Проверка фаз газораспределения распредвалов

Проверка фаз газораспределения распредвалов B1188

Необходимые приспособления:

  • 11 0 300
  • 11 4 281
  • 11 4 282
  • 11 4 283

Необходимые подготовительные операции:

  •  Снять крышку головки блока цилиндров.
  •  Снять переднюю панель защиты картера двигателя.

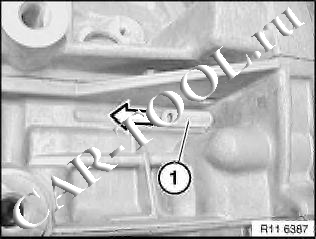

Снять запорный механизм (1) в направлении,
указанном стрелкой.


При установке:
Установить запорный механизм (1) отверстием наружу.

 Провернуть коленвал двигателя за центральный болт до положения ВМТ.

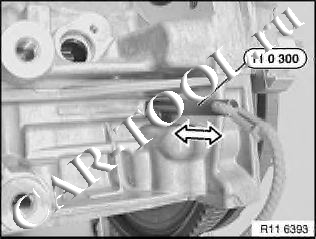

Вставить приспособление 11 0 300 в направлении, указанном стрелкой, и
заблокировать коленчатый вал.

Предупреждение!
У двигателей с АКПП рядом с отверстием для фиксирования в положении в ВМТ имеется
большое отверстие, которое можно перепутать с отверстием для фиксирования.
Если маховик зафиксирован в правильном отверстии с помощью приспособления 11 0 300,                                                           двигатель больше не проворачивается за центральный болт.

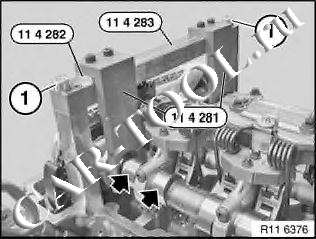

Закрепить приспособление 11 4 283 на головке блока цилиндров болтами (1).

Примечание:
На стороне впуска подложить приспособление 11 4 282.
Установить приспособление 11 4 281 нараспредвалы впускных и выпускных клапанов.

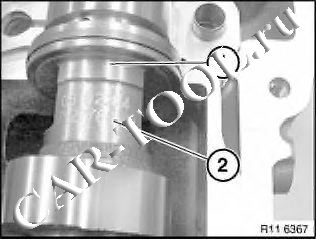

Фазы газораспределения установлены правильно, если на распределительных валах (1) сверху можно прочитать
регистрационный номер (2).

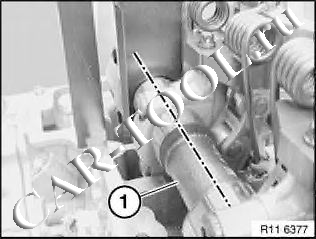

В положении в ВМТ конца такта сжатия 1-го цилиндра кулачки (1) распредвала впускных
клапанов 1-го цилиндра расположены наклонно вверх.

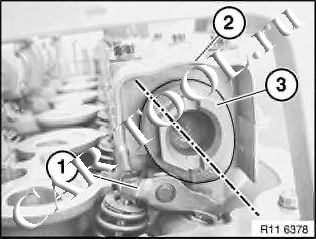

В положении в ВМТ конца такта сжатия 1-го цилиндра кулачки распредвала (3) выпускных
клапанов 6-го цилиндра расположены наклонно вниз.
Рычаги (1) роликовых толкателей не нажаты.


Примечание:
Если фазы газораспределения проверяются на установленном двигателе, тогда положение
распределительного вала можно проверить только с помощью зеркала.

Собрать двигатель.
