Регулировка фаз газораспределения (N42 / N46)

Регулировка фаз фазораспределения (N42 / N46)

Необходимые приспособления:

  •  00 9 250
  •  11 9 291
  •  11 9 292
  •  11 9 293
  •  11 9 340
  •  11 9 350

Необходимые подготовительные операции:

  •  Проверить фазы газораспределенияраспредвалов.

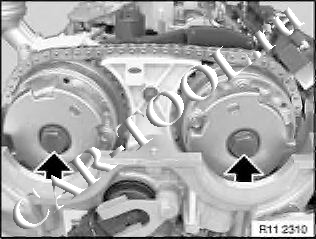

Ослабить болты крепления исполнительных узлов выпуска и впуска и затем снова завернуть до прилегания.

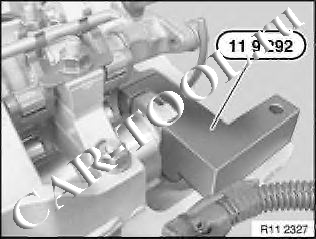

Установить приспособление 11 9 292 на распредвал впускных клапанов и выставить распредвал впускных клапанов так, чтобы
приспособление 11 9 292 без зазоров легло на головку блока цилиндров.

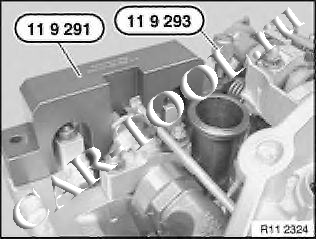

Установить приспособление 11 9 291 на распредвал выпускных клапанов.
Вывернуть приспособление 11 9 293.

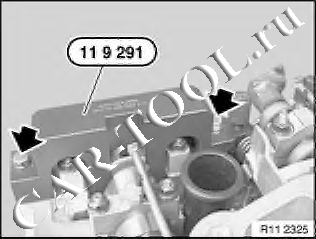

Удерживать распредвал впускных клапанов с помощью приспособления 11 9 291 так, чтобы оно без зазоров легло на головку блока цилиндров.

Вставить болты крепления приспособления 11 9 291 и затянуть на головке блока цилиндров.

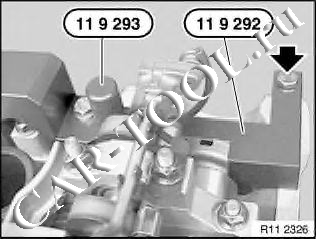

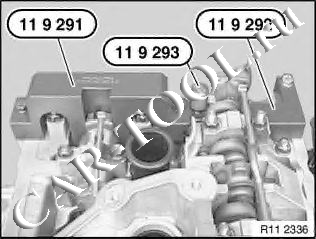

Затянуть от руки приспособление 11 9 293 так, чтобы оно оперлось на приспособление 11 9 292.
Вставить болт крепления приспособления 11 9 292 и затянуть на головке блока цилиндров.

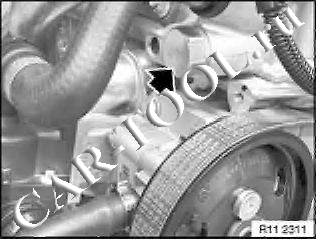

Снять плунжер натяжителя цепи.

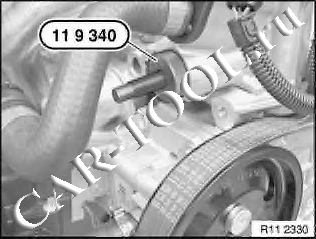

Вставить приспособление 11 9 340 в отверстие в головке блока цилиндров и от руки ввернуть регулировочный болт до прилегания,
не натягивая при этом приводную цепь.



  Примечание:
   Заменить болты крепления исполнительных узлов впуска и выпуска.
   Вставить новые болты крепления исполнительных узлов впуска и выпуска и завернуть до прилегания.

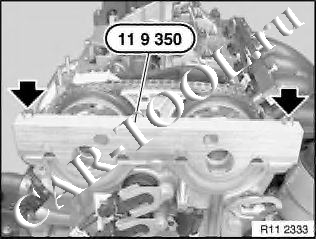

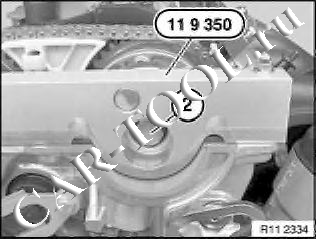

Установить приспособление 11 9 350, как показано на рисунке.

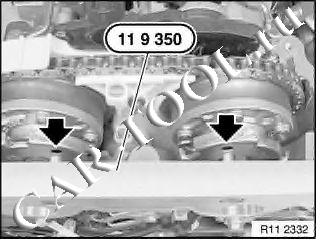

Выставить фиксирующие отверстия колес датчиков относительно центрирующих штифтов на приспособлении 11 9 350.



 Зафиксировать колеса датчиков с помощью приспособления 11 9 350.
  Закрепить болтами приспособление 11 9 350 на головке блока цилиндров.

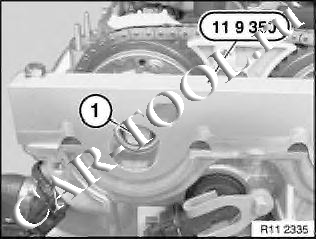

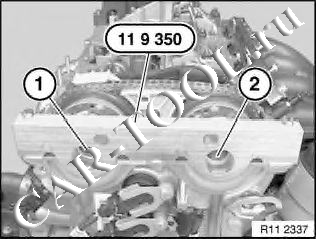

Ослабить болт (1) исполнительного узла выпуска на пол-оборота.
Ослабить болт (2) исполнительного узла впуска на пол-оборота.
Надеть торцевую головку на болты (1 и 2) и от руки завернуть их до прилегания.

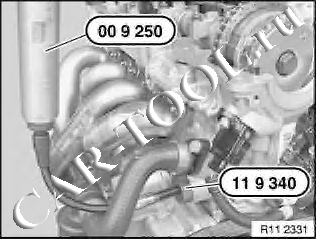

Создать предварительный натяг планки натяжителя вращением регулировочного болта с помощью приспособления 00 9 250 или
обычным динамометрическим ключом с моментом 0,6 Нм.

Затянуть болт (1) крепления исполнительного узла выпуска.
Момент затяжки 11 36 16AZ.

Затянуть болт (2) крепления исполнительногоузла впу ска.
Момент затяжки 11 36 16AZ.

Снять приспособление 11 9 350.

Ослабить и снять приспособление 11 9 340.

Примечание:
Для описанной далее проверки фаз газораспределения должен быть установлен фирменный натяжитель цепи.
Установить плунжер натяжителя цепи.

Снять приспособления 11 9 291 и 11 9 292 с распределительных валов.

Снять все приспособления.
Провернуть коленвал за центральный болт в направлении вращения на два оборота доповторной установки поршня 1-го цилиндра в положение ВМТ конца такта сжатия.
Снова заблокировать маховик.



Установить приспособление 11 9 292 на распредвал впускных клапанов и проверить регулировку фаз газораспределения.


Примечание:

Регулировка фаз газораспределения правильна, если приспособление 11 9 292 прилегает к головке блока цилиндров без
зазоров, или приподнято относительно стороны впуска максимум на 0,5 мм.



Вывернуть приспособление 11 9 293.
Установить приспособление 11 9 291 на распредвал выпускных клапанов и проверить регулировку фаз газораспределения.


Примечание:
Регулировка фаз газораспределения правильна, если приспособление 11 9 291 прилегает к головке блока цилиндров без
зазоров, или приподнято относительно стороны впуска максимум на 1,0 мм.
Снять все приспособления.
Собрать двигатель.
