Регулировка фаз ГРМ правой ГБЦ N62/N62TU
Регулировка фаз газораспределения правой головки блока цилиндров (N62/N62TU)
Необходимые приспособления:
- 11 9 190
- 11 9 460
- 11 9 461
- 11 9 462
- 11 9 463
(сторона цилиндров 1-4
Необходимые подготовительные операции:
- Подготовительные работы описаны вразделе “ Проверка фаз газораспределения правой головки блока цилиндров».
- Снять правую крышку ГРМ
Примечание:

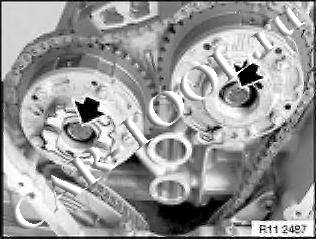

При выворачивании болтов следует удерживать распределительные валы от проворачивания за шестигранник.
Ослабить болты крепления исполнительных узлов выпуска и впуска.

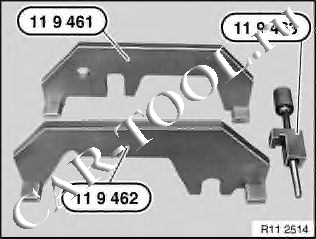

Приготовить комплект приспособлений 11 9 460 для фиксации распределительных валов.
Примечание:
Приспособление 11 9 461 для фиксации распредвала впускных клапанов.
Приспособление 11 9 462 для фиксации распредвала выпускных клапанов.
Приспособление 11 9 463 (кронштейн с винтом).

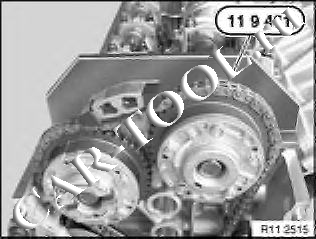

Установить приспособление 11 9 461 на распредвал впускных клапанов и выставить распредвал впускных клапанов так, чтобы
приспособление 11 9 461 без зазоров легло на головку блока цилиндров.

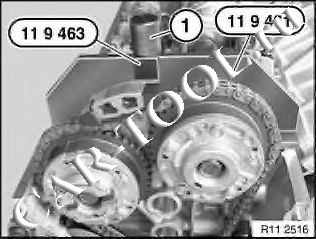

Установить приспособление 11 9 463, ввернуть винт (1) в резьбу для маслопровода и затянуть от руки.
Примечание:
При затяжке болта (1) удерживать распредвал от проворачивания за шестигранник.

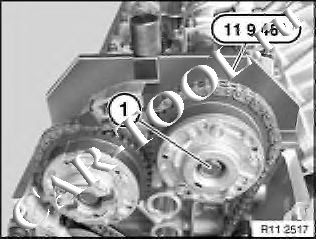

Затянуть болт крепления (1) исполнительного узла стороны впуска.
Момент затяжки 11 36 16AZ.
Вывернуть болт (1), снять приспособления 11 9 463 и 11 9 461 с распредвала впускных клапанов.

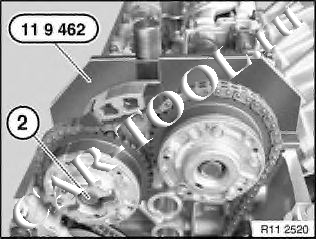

Установить приспособление 11 9 462 на распредвал выпускных клапанов и выставить распредвал выпускных клапанов так, чтобы
приспособление 11 9 462 без зазоров легло на головку блока цилиндров.

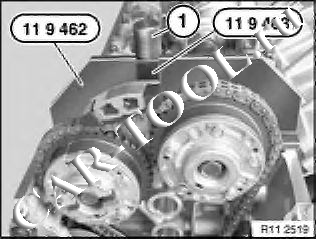

Установить приспособление 11 9 463, ввернутьвинт (1) в резьбу для маслопровода и затянуть от руки.
Примечание:
При затяжке болта (2) удерживать распредвал от проворачивания за шестигранник.
Затянуть болт крепления (2) исполнительного узла стороны выпуска.
Момент затяжки 11 36 16AZ.
Снять приспособление 11 9 190.
Провернуть коленвал двигателя за центральный болт в направлении вращения на два оборотадо повторной установки поршня 1-го цилиндра в положение ВМТ конца такта сжатия.

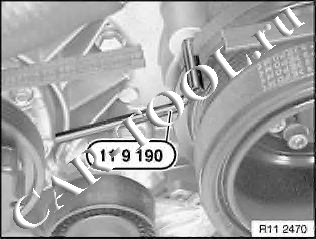

Зафиксировать демпфер крутильных колебаний с помощью приспособления 11 9 190 при положении поршня 1-го цилиндра в ВМТ конца такта сжатия.

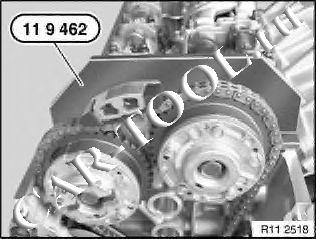

Установить приспособление 11 9 462 на распредвал выпускных клапанов и проверить регулировку фаз газораспределения.
Примечание:
Фазы газораспределения отрегулированы правильно, если приспособление 11 9 462 прилегает к головке блока цилиндров без
зазоров, или приподнято относительно стороны выпуска максимум на 0,5 мм. Снять приспособление 11 9 461 с распредвала
впускных клапанов.
Установить приспособление 11 9 462 на распредвал выпускных клапанов и проверить регулировку фаз газораспределения.
Примечание:
Фазы газораспределения отрегулированы правильно, если приспособление 11 9 462 прилегает к головке блока цилиндров без
зазоров, или приподнято относительно стороны выпуска максимум на 0,5 мм.
Снять все приспособления.
Собрать двигатель.
