Регулировка фаз газораспределения распредвала(ов) (M52TU / M54 / M56)

Регулировка фаз газораспределения распредвала (ов) (M52TU / M54 / M56)

Необходимые приспособления для настройки фаз ГРМ BMW:

  •  00 9 250
  •  11 2 300
  •  11 3 240
  •  11 3 244
  •  11 3 292
  •  11 4 220
  •  11 5 180
  •  11 6 150

коду работ 11 31 005)


Перед выполнением регулировочных работ:
Проверить фазы газораспределения распредвалов.

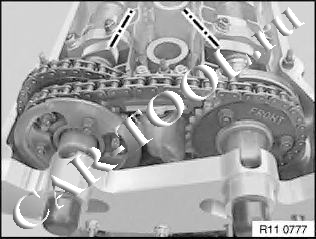

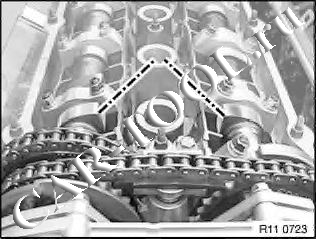

Провернуть коленчатый вал по направлению вращения, так чтобы вершины кулачков
распредвалов впускных и выпускных клапанов 1- го цилиндра были обращены друг к другу.

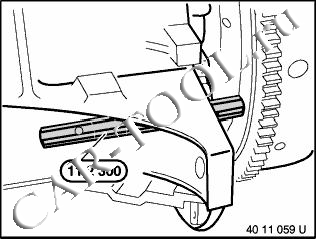

Заблокировать коленчатый вал приспособлением 11 2 300 в положении
поршня 1-го цилиндра в ВМТ конца такта сжатия.
Только X3:
Заблокировать коленчатый вал приспособлением 11 5 180 в положении
поршня 1-го цилиндра в ВМТ конца такта сжатия.
Предупреждение!
Не допускать проворачивания двигателя в обратную сторону.
Перед пуском двигателя удалить приспособление 11 2 300 / 11 5 180.

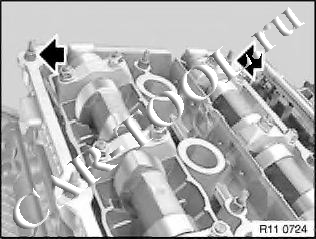

Вывернуть установочные шпильки.
Снять исполнительный узел системы Doppel-VANOS.

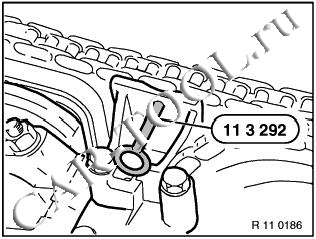

Отжать верхний натяжитель цепи вниз и заблокировать приспособлением 11 3 292.

Предупреждение!
Цилиндр плунжера натяжителя цепи находится под давлением пружины.

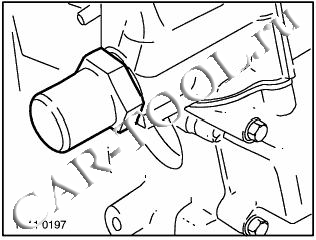

Снять цилиндр плунжера натяжителя цепи.

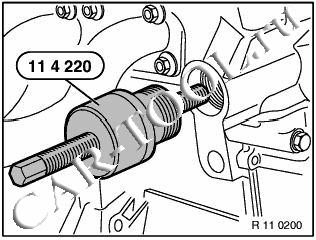

Вставить приспособление 11 4 220.
Установить регулировочный винт на планке натяжителя.

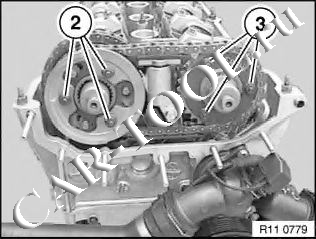

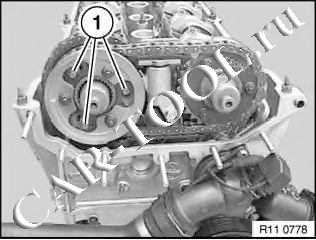

Ослабить болты (1) на пол-оборота.

Ослабить гайки (2) на два оборота.
Ослабить гайки (3) на один оборот.

Предупреждение!

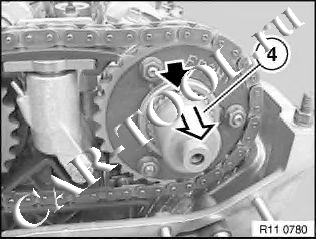

Шлицевый вал (4) очень легко выскальзывает из зубчатого зацепления.
Осторожно вытянуть шлицевый вал (4) настолько, чтобы снаружи был виден прибл.1 мм зубьев.

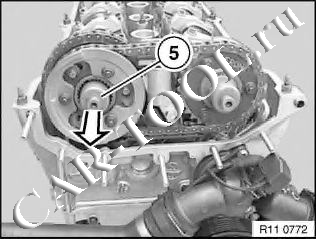

Вытянуть шлицевый вал (5) до упора.

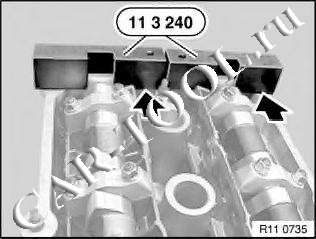

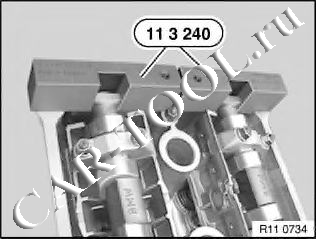

Установить приспособление 11 3 240 на распределительные валы в районе цилиндра 6.
Отрегулировать положение распределительных валов таким образом, чтобы
приспособление 11 3 240 прилегало к головке блока цилиндров без зазора.

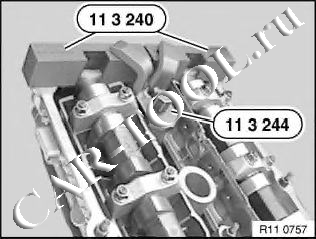

Установить приспособление 11 3 244 на приспособление 11 3 240 и зафиксировать
болтом в резьбовом отверстии для свечи зажигания.

Отжать верхний натяжитель цепи вниз и снять приспособление 11 3 292.

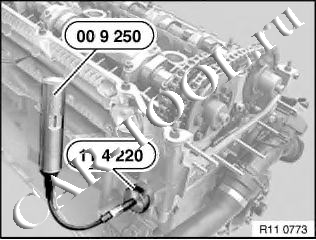

Предварительно натянуть планку натяжного устройства с помощью приспособления
11 4 220, вворачивая регулировочный болт приспособлением 00 9 250 или обычным
динамометрическим ключом, приложив усилие 0,7 Нм.

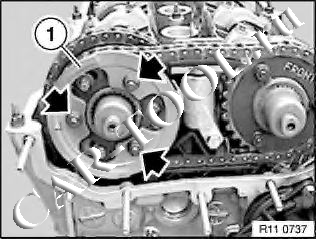

Нажатием на колесо (1) датчика положения распредвала создать небольшое натяжение
тарельчатой пружины и подтянуть гайки вручную.
Предупреждение!
Не затягивать гайки окончательно.

Удалить уплотнение.

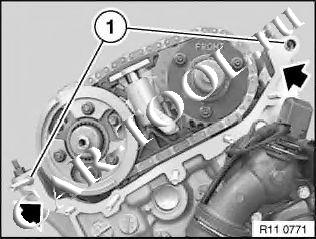

Проверить центрирующие втулки (1) на отсутствие повреждений и правильность установки.
Уплотняемая поверхность должна быть чистой и без следов масла.

Предупреждение!
Приспособление 11 6 150 устанавливать только «без уплотнения».
При наличии уплотнения под приспособлением 11 6 150 фазы
газораспределения будут отрегулированы «неправильно».

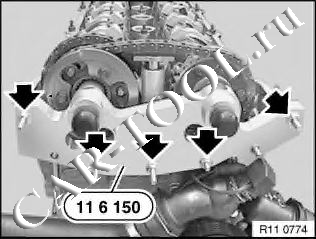

Установить приспособление 11 6 150 «без уплотнителя», навернуть гайки, завернуть
вручную и затем равномерно затянуть так, чтобы приспособление 11 6 150 прилегало к
головке блока цилиндров по всей поверхности.

Ввернуть болты (1) на стороне выпуска с моментом прим. 5 Нм до прилегания.

Завернуть гайки (2) на стороне выпуска и гайки (3) на стороне впуска с моментом прим.
5 Нм до прилегания.

Затянуть болты (1) на стороне выпуска.
Момент затяжки 11 31 3AZ.

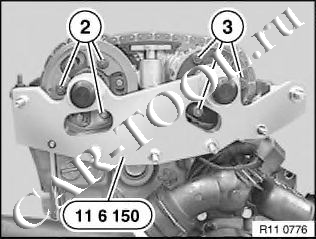

Затянуть гайки (2) на стороне выпуска и гайки (3) на стороне впуска.
Момент затяжки 11 31 11AZ.

Оттянуть приспособление 11 2 300 / 11 5 180 назад настолько, чтобы освободить маховик.

Снять приспособление 11 3 244 и приспособление 11 3 240.


 Провернуть дважды вал двигателя в направлении вращения так, чтобы вершины кулачков
распредвалов впускных и выпускных клапанов 1- го цилиндра снова были обращены друг к другу.

Заблокировать коленчатый вал в ВМТ конца такта сжатия с помощью приспособления
11 2 300.
Только X3:
Заблокировать коленчатый вал приспособлением 11 5 180 в положении
поршня 1-го цилиндра в ВМТ конца такта сжатия.


Предупреждение!
Не допускать проворачивания двигателя в обратную сторону.
Перед пуском двигателя удалить приспособление 11 2 300 / 11 5 180.

Установить приспособление 11 3 240 на распределительные валы.

Примечание:
Регулировка фаз газораспределения правильна, если приспособление 11 3 240
прилегает к головке блока цилиндров без зазоров, или приподнято относительно
стороны впуска максимум на 1 мм.
Если приспособление 11 3 240 выступает на стороне выпуска, следует заново
отрегулировать фазы газораспределения.

Ослабить и снять приспособление 11 4 220.

Установить цилиндр плунжера натяжителя цепи

Убрать приспособление 11 2 300 / 11 5 180.

Снять приспособление 11 6 150.
Установить исполнительный узел системы VANOS.
Собрать двигатель.
