Снятие и установка / замена промежуточных рычагов (N52)

Снятие и установка / замена промежуточных рычагов (N52)

Необходимые приспособления:

  •  11 4 270
  •  11 4 450
  •  11 4 481

Предупреждение!
Сплавы алюминия и магния.
Запрещается применять стальные болты.
Опасность электрохимической коррозии!
При магниевом корпусе использовать только алюминиевые винты.
После выворачивания алюминиевые болты подлежат замене.
Для гарантированной идентификации алюминиевых болтов торцы их головок
окрашены синей краской.
Строго соблюдать момент и угол затяжки (опасность повреждения).


Необходимые подготовительные операции:

  •  Снять крышку головки блока цилиндров.

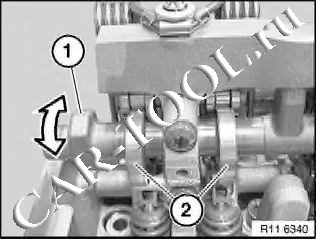

При необходимости установить эксцентриковый вал (1) за лыски в положение
минимального хода (2).

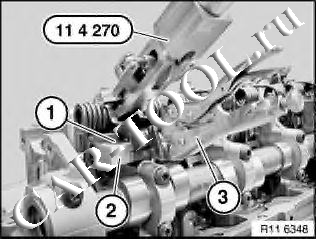

Зафиксировать приспособление 11 4 270 плоскогубцами (3) на кулисном камне (2).

Предупреждение!
Приспособление 11 4 270 фиксируется только на кулисном камне.
Переставлять плоскогубцы (3) на приспособлении 11 4 270 недопустимо
(опасность повреждения).
Примечание:
Сначала нужно установить масляную форсунку в цилиндр 3.


Предостережение!
Опасность травмирования при неквалифицированном применении.
Предупреждение!
Неправильное обращение опасность повреждения.

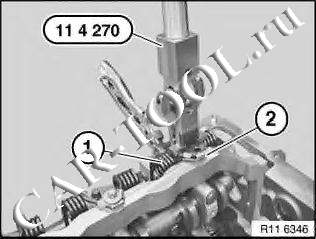

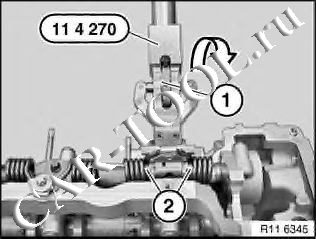

С помощью винта с накатанной головкой (1) на приспособлении 11 4 270 зафиксировать
оба пальца (2) в возвратной пружине.
Нажать на приспособление 11 4 270 в направлении, указанном стрелкой, до упора.


Вывернуть стальные болты (2).
Для исключения проворачивания винтом (2) и возвратной пружиной, при отворачивании
винта (2) нужно равномерно ослаблять усилие в приспособлении 11 4 270.
Предупреждение!
Опасность повреждения резьбы головки блока цилиндров.
Момент затяжки 11 37 2AZ.

Снять усилие с возвратной пружины (1) с помощью приспособления 11 4 270.
Примечание:
Зажимная пластина (2) не снимается и, поэтому ее снимать нельзя.
При установке:
При повреждении зажимной пластины заменить возвратную пружину.


Разжать возвратные пружины в положение (1) и снять движением вверх.


Предупреждение!
Равномерность распределения не должна изменяться.
Все узлы должны быть чистыми и разложены по порядку.
На бывшем в эксплуатации двигателе все узлы должны быть снова установлены на свои места.

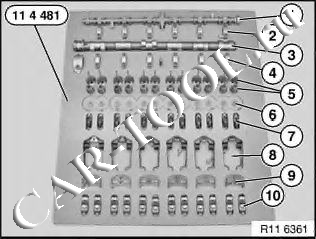

  1.  Эксцентриковый вал с подшипниками.
  2.  Крышки подшипников эксцентрикового вала по порядку.
  3.  Распредвал впускных клапанов.
  4.  Крышки подшипников распредвала впускных клапанов по порядку.
  5.  Впускные клапаны с пружинами.
  6.  Тарелки клапанов и сухари
  7.  Рычаги роликовых толкателей с элементами HVA по порядку.
  8.  Возвратные пружины.
  9.  Кулисные камни по порядку.
  10. Промежуточные рычаги по порядку.

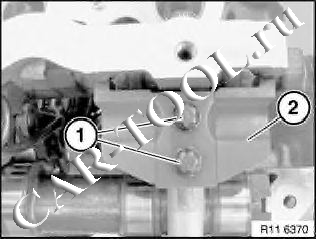

Вывернуть болты (1).
Момент затяжки 11 37 1AZ.
Уложить кулисные камни (2) по порядку в приспособление 11 4 481.
При установке:
Перемена мест установки кулисных камней может привести к сотрясениям двигателя на
холостом ходу.
При этом изменяется равномерность распределения.

При установке:

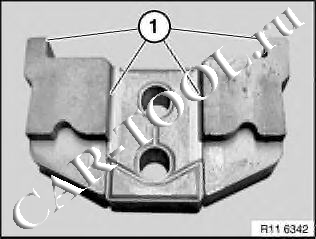

Плоскости (1) сопряжения должны быть чистыми и обезжиренными.
При необходимости очистить.

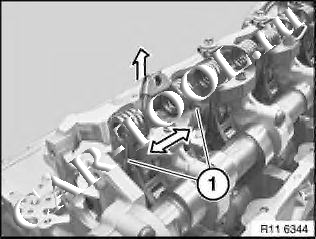

Снять промежуточные рычаги (2) движением вверх.
Уложить промежуточные рычаги (2) по порядку в приспособление 11 4 481.
При установке:
Перемена мест установки промежуточных рычагов может привести к колебаниям частоты вращения
коленвала двигателя.
При установке:
Плоскости (1) сопряжения должны быть чистыми и обезжиренными.
При необходимости очистить.

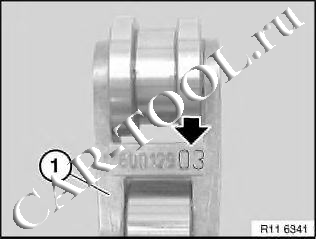

Все промежуточные рычаги (1) разделены на классы.
Промежуточные рычаги, бывшие в эксплуатации, должны быть установлены только на те же самые
места.

При установке:
Перед повторной установкой промежуточных рычагов следует убедиться, что правильно
установлены рычаги роликовых толкателей (опасность повреждения).

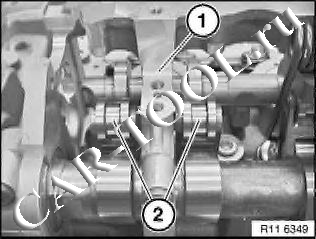

Установить промежуточные рычаги (2).

Уложить кулисный камень (2) чистым в углубление.
Затянуть болты (1) от руки.
Еще раз проверить положение обоих промежуточных рычагов.
Снова ослабить болты (1) на ¼ оборота.

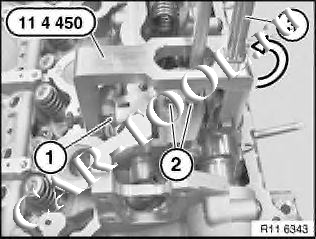

Закрепить приспособление 11 4 450 в резьбовом креплении (1) эксцентрикового
вала.
Подложить эксцентриковый рычаг (3) на приспособление 11 4 450 в направлении,
указанном стрелкой.
Кулисный камень находится теперь под действием предварительного усилия.
Закрепить болты (2).
Момент затяжки 11 37 1AZ.
При установке:
На цилиндре 3 кулисный камень можно предварительно установить только с помощью
одного болта (2).
Трубка маслопровода устанавливается только после установки возвратной пружины.

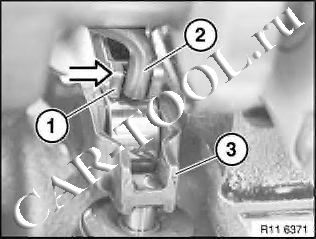

Установить возвратную пружину на кулисный камень.
При установке:

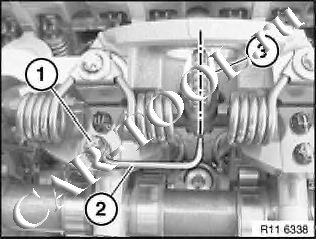

Вложить возвратные пружины (2) в промежуточные
рычаги (1) (см. стрелку).
Еще раз проверить положение установки рычагов роликовых толкателей (3).

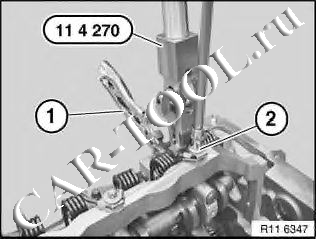

Закрепить приспособление 11 4 270 плоскогубцами (3) на кулисном камне (1).
Предупреждение!
Приспособление 11 4 270 фиксируется только на кулисном камне.
Переставлять плоскогубцы (3) на приспособлении 11 4 270 недопустимо
(опасность повреждения).

Предостережение!
Опасность травмирования при неквалифицированном применении.
Предупреждение!
Неправильное обращение опасность повреждения.
С помощью винта с накатанной головкой (1) на приспособлении 11 4 270 зафиксировать
оба пальца (2) в возвратной пружине.
Предупреждение!
Еще раз проверить установочное положение возвратных пружин на промежуточных рычагах.
Нажать на приспособление 11 4 270 в направлении, указанном стрелкой, до упора.

Вставить стальные болты (2).
Для исключения проворачивания винтом (2) и возвратной пружиной, при заворачивании
винта (2) нужно равномерно увеличивать усилие в приспособлении 11 4 270.
Предупреждение!
Опасность повреждения резьбы головки блока цилиндров.
Момент затяжки 11 37 2AZ.
Снять приспособление 11 4 270.

На цилиндре 3 нужно отрегулировать масляную форсунку (2) так, чтобы струя (3) масла точно
попадала в зубчатое зацепление.
Собрать двигатель.
