Снятие и установка / замена распределительного вала выпускных клапанов (N52)

Снятие и установка / замена распределительного вала выпускных клапанов (N52)

Необходимые приспособления:



  •  00 9 120
  •  11 4 350
  •  11 4 461
  •  11 4 462
  •  11 4 463
  •  11 9 000

Предупреждение!
Необходимо точно соблюдать последовательность действий при снятии
и установке распредвала выпускных клапанов.
Опасность повреждения!
Верхняя и нижняя опорные планки должны быть закреплены, в общей сложности, шестью
приспособлениями 11 4 461.


Необходимые подготовительные операции:

  •  Снять крышку головки блока цилиндров.
  •  Снять исполнительный узел распредвала выпускных клапанов.
  •  Отрегулировать фазы газораспределения.

Вывернуть болты крепления крышек подшипников от краев к середине.
Снять нижнюю и верхнюю опорные планки (1) с распределительным валом движением вверх.
Снять верхнюю опорную планку (1).
Вынуть распредвал выпускных клапанов из нижней опорной планки.


Предупреждение!

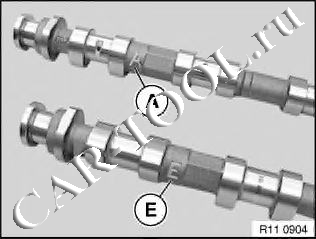

Маркировка обоих распредвалов различна.
Установка распредвалов не на свое место ведет к повреждению двигателя.
A Распредвал выпускных клапанов.
E Распредвал впускных клапанов.

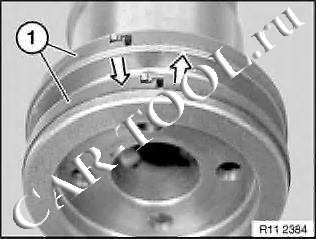

Проверить кольца (1) прямоугольного сечения на отсутствие повреждений и при
необходимости заменить.
Кольца (1) прямоугольного сечения защелкиваются в месте стыка.
Разжать кольцо (1) прямоугольного сечения,
один конец вверх другой конец вниз, и снять движением вперед.
Предупреждение!
Кольца (1) прямоугольного сечения легколомаются.
Предупреждение!
Снятие на двигателе:
Установить двигатель в положение ВМТ 1-гоцилиндра.
Снятая головка блока цилиндров:
При использовании приспособления 119000 нужно снять алюминиевую прокладку.


Установка опорной планки распредвала:

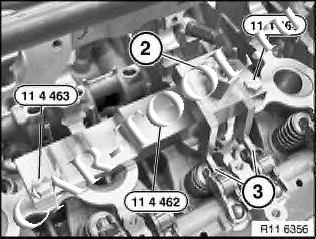

Предварительно установить приспособление 114 462 на цилиндр 2.
Вставить приспособление 11 4 463 в отверстие крепления крышки головки блока
цилиндров.
Предупреждение!
Приспособление 11 4 463 представляет собой специальный винт.
Нажать на рычаг (3) роликового толкателя 2-го цилиндра гайкой (2) шпинделя
приспособления 11 4 462.


При установке:

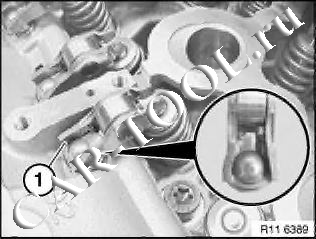

Перед установкой распредвала выпускных клапанов обратить внимание на положение
клапана и рычага роликового толкателя на элементе HVA!
См. Снятие и установка рычагов роликовых толкателей


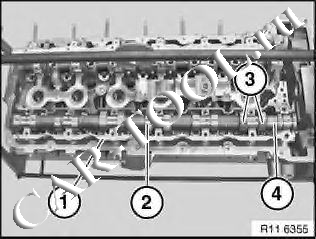

Насадить нижнюю опорную планку (1) с распредвалом (2) выпускных клапанов на рычаги
роликовых толкателей.
Установить по месту распредвал (2) выпускных клапанов.
Цилиндры 2 и 4 стоят на перекрытие.
Кулачки (3) первого цилиндра расположены наклонно вверх.
Регистрационный номер (4) на лыске показывает вверх.


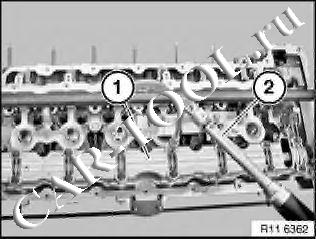

Затянуть болты крепления распредвала выпускных клапанов с нижней и верхней опорными
планками (1) с помощью динамометрического ключа (2) от середины к краям с моментом 8 Нм.
Все болты крепления опорной планки (1)ослабить от середины к краям на 90 градусов.


При установке:

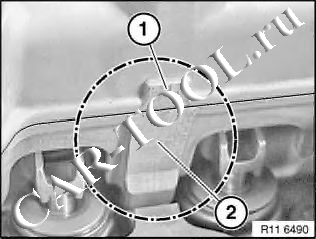

Нижнюю и верхнюю опорные планки нужно выровнять относительно друг друга на
шлифованных поверхностях (1 и 2).
Установить упорный диск и опору приспособлений 11 4 461 так, чтобы они
прилегали к фрезерованным поверхностям.


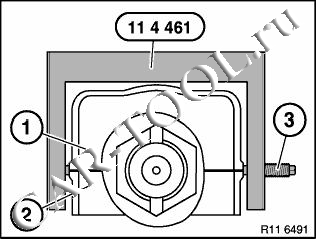

Примечание:
Схематическое изображение приспособления 11 4 461 на нижней опорной планке (1) и
верхней опорной планке (2).


Предупреждение!
Затянуть винт (3) на упорном диске с моменто м² Нм.


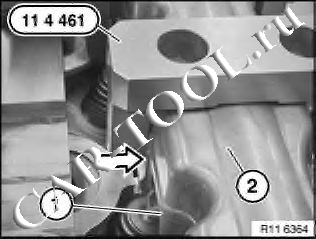

Насадить приспособление 11 4 461 на резьбовое крепление опорных планок.
Проследить за тем, чтобы опоры точно приходились на шлифованные поверхности
нижней опорной планки (1) и верхней опорной планки (2).


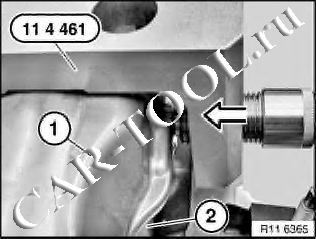

Установить винт приспособления 11 4 461 на шлифованные поверхности нижней опорной
планки (1) и верхней опорной планки (2).


Предупреждение!
Затянуть винты на упорном диске с моментом 2 Нм.

Предупреждение!

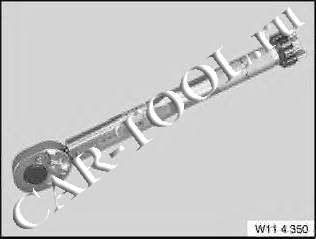

Отрегулировать приспособление 11 4 350 на 2 Нм.

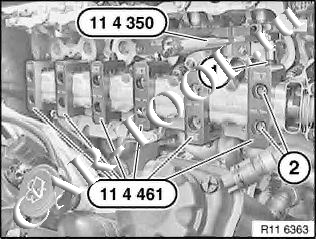

Все приспособления 11 4 461 устанавливать с предварительным натягом только с помощью
приспособления 11 4 350.


Установить приспособления 11 4 461 с винтом (1) к внутренней стороне головки блока
цилиндров.
Установить на цилиндр 2 приспособление 11 4 461 винтом (1) наружу.
Насадить приспособления 11 4 461 так, чтобы были доступны болты (2) крепления опорных
планок.


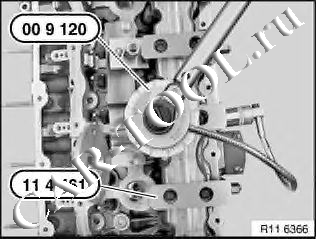

Затянуть крепление нижней и верхней опорныхпланок с помощью приспособления 00 9 120.
Момент затяжки 11 31 1AZ.


Предупреждение!
Приспособление 11 4 461 можно снимать только, когда резьбовое крепление
распределительного вала затянуто.
Собрать двигатель.
