Замена ремня ГРМ Ford Focus дизель

Специальный инструмент )

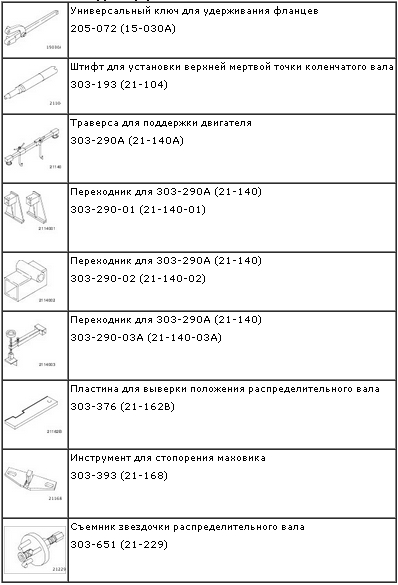

Специнструменты для замены ремня ГРМ Ford Foxus дизель

Спецификация

Охлаждающая жидкость ESDM-97B49-A

Моторное масло WSS-M2C912-A1

                                 Снятие

                                                    Все автомобили

1. УВЕДОМЛЕНИЯ: Никогда не устанавливайте использованный ремень газораспределительного механизма.

Устанавливать ремень газораспределительного механизма следует только после охлаждения двигателя до наружной температуры.

Отсоедините провод массы от аккумулятора.

2. Снимите крышку головки цилиндров.

3. Отсоедините расширительный бачок системы охлаждения и расположите его в стороне.

4. Снимите крышку охладителя наддувочного воздуха.

5. Рассоедините штекерный разъем датчика температуры воздухозабора (IAT).

6. Снимите охладитель наддувочного воздуха.

7. Отсоедините кронштейн крепления трубопровода усилителя рулевого управления от головки цилиндров.

8. Используя паз в распределительном вале в качестве направляющей, проверните коленчатый вал в положение пяти градусов перед в.м.т.

9. Снимите ремень привода аксессуаров.

                                      Автомобили, изготовленные до 05.2007 г.

10. Снимите муфту генератора.

1) Болты крепления промежуточной опоры промежуточного вала полуоси.

2) Болты крепления гасителя вибраций.

                       Автомобили, изготовленные начиная с 05.2007 г.

11. Отсоедините генератор.

12.

                                      Все автомобили

13. Установите специальный инструмент.

Извлеките заглушку из блока цилиндров и установите специальный инструмент.

14. Отсоедините стартер и расположите его в стороне.

15. ПРИМЕЧАНИЕ: Проворачивать коленчатый вал следует в нормальном направлении его вращения.

Проверните коленчатый вал в положение верхней мертвой точки.

Медленно проверните коленчатый вал до упора.

16. УВЕДОМЛЕНИЯ: В процессе установки специального инструмента проворачивание коленчатого вала не допускается.

Перед блокировкой специального инструмента удостоверьтесь в том, что коленчатый вал находится в положении в.м.т.

 Убедитесь в правильности установки специального инструмента.

Используя специальный инструмент, застопорьте коленчатый вал.

17. Опустите автомобиль.

18. Установите специальные инструменты.

                        Автомобили, изготовленные вплоть до 04.2001 г.

19. Снимите переднюю опору двигателя.

                                Автомобили, изготовленные начиная с 04.2001 г.
20. Снимите переднюю опору двигателя.

                                           Все автомобили
21. Выверните шпильку передней опоры двигателя.
22. Снимите крышку ремня газораспределительного механизма.
23. Установите специальный инструмент.
24. Снимите натяжитель ремня газораспределительного механизма.
                                   Двигатели с механическим натяжителем ремня газораспределительного механизма
25. Отбракуйте натяжитель ремня газораспределительного механизма за его дальнейшей ненадобностью.
                                            Все автомобили
26. Снимите ремень газораспределительного механизма и отбракуйте его за дальнейшей ненадобностью.
27. Используя специальный инструмент, отпустите болт крепления шкива распределительного вала на пять оборотов.
28. Используя специальный инструмент, отпустите шкив распределительного вала.

                                      Установка

                                                               Все автомобили
1. ПРИМЕЧАНИЕ: Устанавливать следует только ремни газораспределительного механизма новейшего типа. Их можно распознать по лазерной гравировке логотипа компании Ford.
Проверьте новый ремень газораспределительного механизма.
                  Двигатели с механическим натяжителем ремня газораспределительного механизма
2. Установите новый автоматический натяжитель ремня газораспределительного механизма.
                                                    Все автомобили
3. Проверьте автоматический натяжитель ремня газораспределительного механизма.
 1) Удостоверьтесь в том, что стрелка натяжителя свободно поворачивается по часовой стрелке.
 2) Стрелка показывает поворот натяжителя против часовой стрелки.

4. ПРИМЕЧАНИЕ: Переместите регулировочный рычаг натяжителя ремня газораспределительного механизма в положение «3 часа».
Установите натяжитель ремня газораспределительного механизма и затяните болт усилием руки.
5. УВЕДОМЛЕНИЯ: Никогда не устанавливайте использованный ремень газораспределительного механизма.

Установите ремень газораспределительного механизма таким образом, чтобы стрелки были обращены в направлении вращения двигателя.
Устанавливать ремень газораспределительного механизма следует только после охлаждения двигателя до наружной температуры.
ПРИМЕЧАНИЕ: Установите новый ремень газораспределительного механизма.

Наденьте ремень газораспределительного механизма.
6. ПРИМЕЧАНИЕ: Шкив распределительного вала должен быть способен свободно проворачиваться на конусе распределительного вала.
Затяните болт шкива распределительного вала усилием руки и затем отпустите на ½ оборота.
7. ПРИМЕЧАНИЕ: Используя ключ-шестигранник, сохраняйте натяжение до тех пор, пока болт натяжителя не будет затянут.

Натяните ремень газораспределительного механизма.
 1) Повернитесь регулировочный рычаг натяжителя ремня газораспределительного механизма в направлении против часовой стрелки, чтобы слегка натянуть ремень
газораспределительного механизма.
 2) Стрелка должна располагаться между сторонами окна.
 3) Затяните болт крепления натяжителя ремня газораспределительного механизма.
8. Используя специальный инструмент, затяните болт крепления шкива распределительного вала.
9. Снимите специальный инструмент.
10. Поднимите и подоприте автомобиль.
11. Отпустите специальный инструмент.
12. Снимите специальный инструмент.
13. ПРИМЕЧАНИЕ: Проворачивать коленчатый вал следует в нормальном направлении его вращения.

ПРИМЕЧАНИЕ: Используя краску или жидкость для корректировки ошибок при печати, отметьте шкив коленчатого вала, чтобы показать в.м.т.

Проверните коленчатый вал на шесть оборотов.
14. Установите специальный инструмент.
15. ПРИМЕЧАНИЕ: Проворачивать коленчатый вал следует в нормальном направлении его вращения.

Проверните коленчатый вал в положение верхней мертвой точки.
Медленно проверните коленчатый вал до упора.
16.  УВЕДОМЛЕНИЯ: В процессе установки специального инструмента проворачивание коленчатого вала не допускается.

Перед блокировкой специального инструмента удостоверьтесь в том, что коленчатый вал находится в положении в.м.т.

Убедитесь в правильности установки специального инструмента.

Используя специальный инструмент, застопорьте коленчатый вал.
17. Опустите автомобиль.
18. Стрелка автоматического натяжителя может слегка перемещаться вверх в окне.

Убедитесь в том, что стрелка автоматического натяжителя располагается между сторонами окна.
 1 — Если стрелка указателя находится в окне, перейдите к следующему пункту.
 2 — Если стрелка указателя находится не в окне, повторите процедуру, начиная с предыдущих пунктов.
19. Установите специальный инструмент.
Если специальный инструмент не может быть установлен, повторите процедуру, начиная с предыдущих пунктов.
20. Снимите специальные инструменты.
21. УВЕДОМЛЕНИЯ: Не повредите крышку ремня газораспределительного механизма.

ПРИМЕЧАНИЕ: Доработка крышки ремня газораспределительного механизма требуется только в том случае, если был установлен механический натяжитель ремня газораспределительного механизма.

Используя подходящий напильник, доработайте крышку ремня газораспределительного механизма.
22. Установите крышку ремня газораспределительного механизма.
23. Установите шпильку передней опоры двигателя.
                         Автомобили, изготовленные вплоть до 04.2001 г.
 24. Установите переднюю опору двигателя.
                  Автомобили, изготовленные начиная с 04.2001 г.
25. Установите переднюю опору двигателя.
                                         Все автомобили
26. Снимите специальные инструменты.
27. Поднимите и подоприте автомобиль.
28. Снимите специальный инструмент и установите заглушку
29. Подсоедините стартер
                      Автомобили, изготовленные до 05.2007 г.
30. Установите муфту генератора.
                    Автомобили, изготовленные начиная с 05.2007 г.
31.
32. Установите генератор.
                                         Все автомобили
33. Наденьте ремень привода аксессуаров.
34. Подсоедините кронштейн крепления трубопровода усилителя рулевого управления к головке цилиндров.
35. Установите охладитель наддувочного воздуха.
36. Состыкуйте штекерный разъем датчика температуры воздухозабора (IAT).
37. Установите крышку охладителя наддувочного воздуха.
38. Установите расширительный бачок системы охлаждения.
39. Установите крышку головки цилиндров.
40. Подсоедините провод массы к аккумулятору.
                        Автомобили с электроприводом стеклоподъемников передних и задних окон
41. Выполните процедуру инициализации электродвигателей стеклоподъемников окон дверей.
Никогда не устанавливайте использованный ремень газораспределительного механизма.
 Устанавливать ремень газораспределительного механизма следует только после охлаждения двигателя до наружной температуры.
Никогда не устанавливайте использованный ремень газораспределительного механизма. Устанавливать ремень газораспределительного механизма следует только после охлаждения двигателя до наружной температуры.
