Ремонт двигателя BMW N43

Основной инструмент для выполнения ремонта двигателя N43

Для проведения операций ремонта нужно обзавестись, прежде всего, инструментом и документацией к автомобилю. А также подумать, где покупать новые запасные части.

инструмент для бмв

  • 118690 – шаблон для фиксации распредвала в положении ВМТ
  • 118710 – шаблон для фиксации колес датчиков VANOS
  • 119340 – натяжитель цепи ГРМ
  • 115120 – фиксирующий штифт для коленвала
  • 113340 – фиксирующий штифт для плунжера цепи ГРМ
  • 118700 – шаблон для фиксации балансирных валов

Разборка исполнительных узлов VANOS двигателя БМВ N43

Перед выполнением работ по снятию или установки исполнительных узлов VANOS необходимо чуть подразобрать мотор: снять крышку ГБЦ и вывернуть свечи зажигания. Все работы выполняются при выключенном зажигании, предельной внимательности и аккуратности.

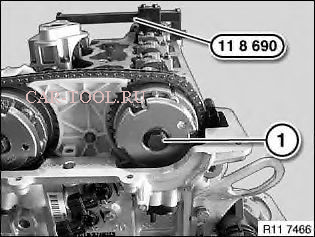

Фиксируем распределительные валы с помощью приспособления 118690 из нашего набора и ослабляем болт крепления исполнительного узла по очереди впуск / выпуск.

VANOS BMW

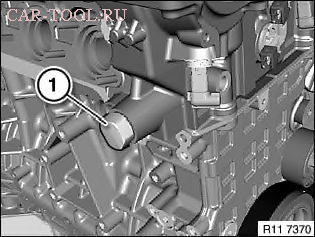

Для дальнейшего снятия элементов VANOS необходимо ослабить приводную цепь механизма газораспределения – вывернуть натяжитель цепи.

Натяжитель цепи грм автомобилей BMW

Цепь ослаблена и это очень хорошо. Далее отворачиваем болт крепления звездочки VANOS со стороны впуска и снимаем исполнительный узел с колесом датчика. Исполнительный узел вынимаем плавно и не спеша, поворачивая его против часовой стрелки. Аналогичным способом снимаем исполнительный узел со стороны выпускного распредвала.

Внимание! Правильно установить исполнительные механизмы VANOS. Сторона выпуска и впуска конструктивно отличаются. Исполнительные механизмы промаркированы следующим образом: AUS EX – исполнительный элемент стороны выпуска, EIN IN – исполнительный элемент стороны впуска.

На этом процедура снятия заканчивается и начинается процесс сборки. Сборку производить в обратной последовательности, соблюдая меры предосторожности: убедиться, что приводная цепь проходит в планке натяжителя и все стоит на местах и предварительно затянуто. После любых операций по замене или ремонте ГРМ необходимо установить правильно фазы — это нужно для обеспечения правильной работы двигателя. Иначе после сборки механизма при подключении прибора диагностики GT1 или OPS, выдаст ошибку по системе VANOS.

ACHTUNG! Без приспособлений и инструмента для бмв оказывать услуги ремонта двигателей не возможно и бессмысленно.

Регулировка фаз газораспределения BMW N43

Для регулировки фаз необходимо читать документации или, хотя бы представлять себе как это работает. В принципе тут банально просто и без затей (но нужны приспособы БМВ).

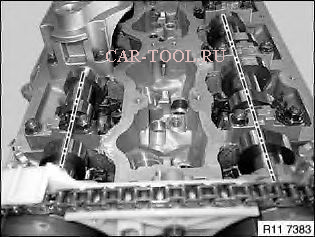

Необходимо с помощью приспособлений 118690 зафиксировать валы в правильном положении. Правильное положение – это когда поршень первого цилиндра находиться в положении верхней мертвой точки, соответственно клапана первого цилиндра должны быть полностью закрыты. Визуально кулачки распредвалов (выпускного и впускного) должны смотреть «вверх», как показано на рисунке ниже.

Как установить фазы грм на двигателях бмв с помощью инструмента для дилеров.

Отлично так и сделали, а затем зафиксировали распределительные валы с помощью инструмента 118690.

Болты на исполнительных элементах VANOS должны быть ослаблены и создан предварительный натяг цепи ГРМ с помощью натяжителя 119340 и любого динамометрического ключа (момент затяжки 0,6 Нм).

Устанавливаем регулировочный шаблон 118710 для фиксации колес датчиков исполнительных механизмов VANOS и фиксируем его к плоскости головки с помощью болтов (болты входят в комплект инструмента).

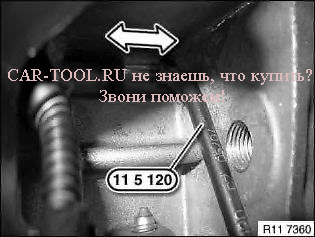

Распредвалы на месте, колеса датчиков зафиксированы, если все хорошо, то начинаем вращать коленчатый вал в направлении вращения до положения поршня первого цилиндра в ВМТ конца такта сжатия. Вставляем фиксатор коленвала 115120 в отверстие, как показано на рисунке ниже.

CAR-TOOL новый Российский бренд специнструмента для автосервисов и сто.

Отверстие под фиксатор маховика находится со стороны впуска, чуть ниже крепления стартера.

В общем все. Когда все на месте затягиваем болты на колесах датчиков VANOS и закручиваем натяжитель цепи. Далее снимаем все приспособления с двигателя и собираем его окончательно. На этом процедура закончена. Успехов в ваших начинаниях.

ACHTUNG! Наша компания не несет ответственность за неправильное соблюдение правил установки и регулировки фаз газораспределения или иных действий. Данные работы должен выполнять квалифицированный и обученный персонал, строго соблюдая технологический процесс сборки двигателя, используя при этом техническую документацию.
