Замена балансирного вала Land Rover 4.0L

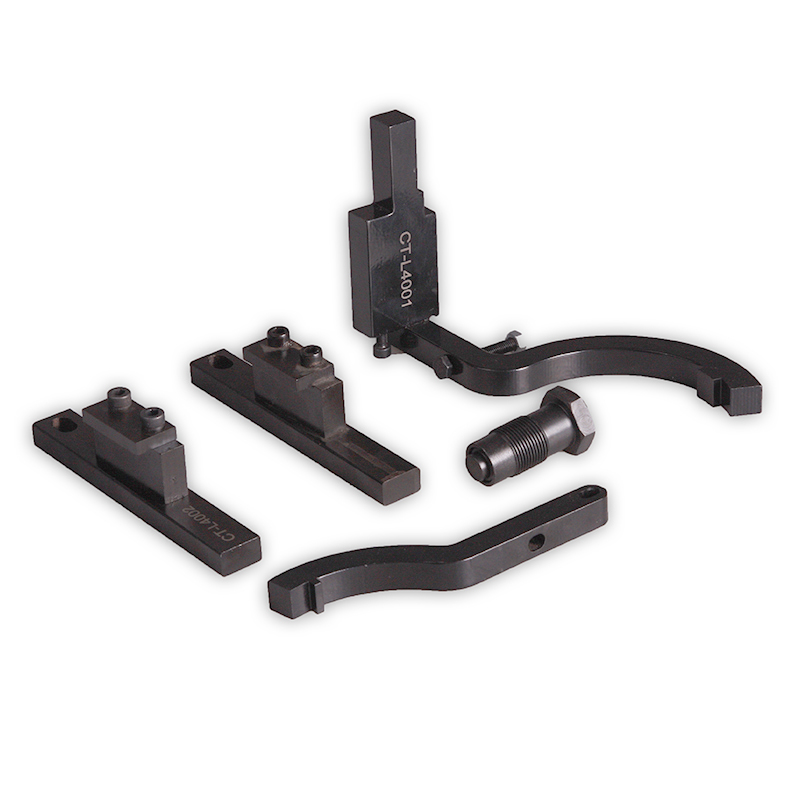

Для ремонта двигателей Land Rover используется специальный инструмент Land Rover 303-573. Данное приспособление входит в набор инструментов CT-Z0509. В данный набор входит не только фиксатор 303-573, но также ряд других приспособлений, которые используются для сборки и ремонта двигателя.


Снятие


1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к инструкции

2. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле или под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Поднимите и подоприте автомобиль

3. Снимите передние колеса в сборе с шинами

4. Снимите раму блока цилиндров. Для получения дополнительной информации обратитесь к Рама блока цилиндров (12.25.06)

5. Снимите вал системы уравновешивания

Выверните и отбракуйте 4 болта с головкой Torx.

Снимите натяжитель приводной цепи.

Снимите пластину натяжителя.


Установка


1. ПРИМЕЧАНИЕ: Вследствие определенного передаточного отношения может потребоваться сделать до 7 полных оборотов вала системы уравновешивания, чтобы найти правильное положение.

Выровняйте вал системы уравновешивания.

Очистите детали.

Смажьте детали.

Вставьте штырь диаметром 4 мм, чтобы зафиксировать, как показано на рисунке.

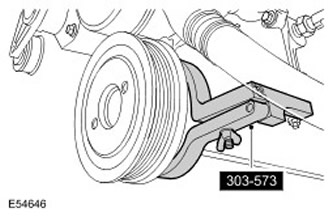

2. Поворачивайте коленчатый вал по часовой стрелке, пока первый цилиндр не окажется в ВМТ, и вставьте специальный инструмент





3. Установите вал системы уравновешивания.

Очистите контактные поверхности деталей.

Введите в зацепление приводную цепь.

Установите натяжитель приводной цепи.

Затяните новые болты с головкой Torx (момент затяжки 21 Нм).

Снимите стопорный штифт.

Снимите специальный инструмент.

4. Установите раму блока цилиндров. Для получения дополнительной информации обратитесь к рама блока цилиндров (12.25.06)

5. Установите передние колеса в сборе с шинами

6. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к спецификации
