Замена приводного ремня Форд Фокус 2 (Duratorq 1.8)

Замена приводного ремня аксессуаров Duratorq 1.8 Ford Focus 2

                              Снятие и установка

Общее оборудование: болт (finis код 4413741)

                               Все автомобили

1. Отсоедините провод массы от аккумулятора.

2. Расположение зажимов крепления верхней крышки двигателя.

УВЕДОМЛЕНИЯ: Соблюдайте особую осторожность, освобождая четвертый зажим и перемещая
верхнюю крышку двигателя рядом с датчиком абсолютного давления в коллекторе (MAP).

3. УВЕДОМЛЕНИЯ: Соблюдайте особую осторожность, освобождая четвертый зажим и перемещая верхнюю крышку двигателя рядом с датчиком абсолютного давления в коллекторе (MAP).

Неследование этому указанию может привести к повреждению датчика MAP.

ПРИМЕЧАНИЕ: Снимать и устанавливать верхнюю крышку двигателя следует только в показанной последовательности.

Снимите верхнюю крышку двигателя.

4. Поднимите и подоприте автомобиль.

5. Снимите защиту двигателя.

Поверните фиксирующие элементы против часовой стрелки.

6. Вверните болт (finis код 4413741) натяжителя ремня привода вспомогательных агрегатов.

7. Снимите ремень привода вспомогательных агрегатов.

1) Вверните болт в натяжитель ремня привода вспомогательных агрегатов настолько, чтобы ослабить натяжение ремня привода вспомогательных агрегатов.

2) Снимите ремень привода вспомогательных агрегатов со шкивов.

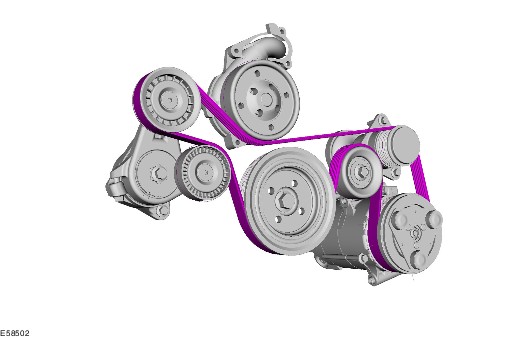

                           Автомобили с системой кондиционирования воздуха

ПРЕДУПРЕЖДЕНИЕ: Снимите и отбракуйте болт, установленный на натяжитель ремня привода вспомогательных агрегатов. Неследование этому указанию может привести к травматическим последствиям.

УВЕДОМЛЕНИЯ: Снимите и отбракуйте болт, установленный на натяжитель ремня привода вспомогательных агрегатов. Неследование этому указанию может привести к повреждению автомобиля.

8. При установке выполните процедуру снятия в обратной последовательности.

ПРЕДУПРЕЖДЕНИЕ: Снимите и отбракуйте болт, установленный на натяжитель ремня привода вспомогательных агрегатов.

Неследование этому указанию может привести к травматическим последствиям.

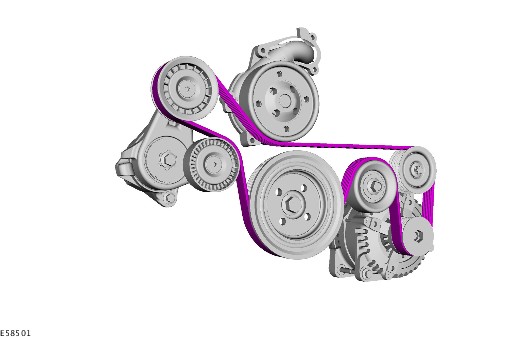

                       Автомобили без системы кондиционирования воздуха

УВЕДОМЛЕНИЯ: Снимите и отбракуйте болт, установленный на натяжитель ремня привода вспомогательных агрегатов. Неследование этому указанию может привести к повреждению автомобиля.

9. При установке выполните процедуру снятия в обратной последовательности.
