Замена ремня ГРМ Ford Focus 1.4 1.6 бензин

Замена ремня ГРМ Ford Focus двигатель 1.4 и 1.6

Ремонт на автомобиле

Специальный инструмент ) / Общее оборудование

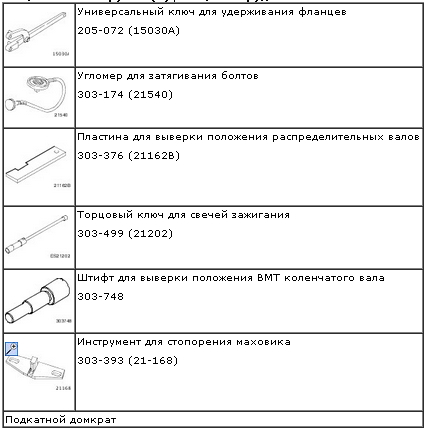

Специальные инструменты для замены ремня ГРМ Форд Фокус 1.4 и 1.6

Хомутики

Смазка (для резьбы свечей зажигания — Never Seeze)
ESE-M1244-A

Смазка (для резьбы свечей зажигания — Never Seeze) ESE-M1244-A

Силиконовая смазка ESE-M1C171-AA

                                     Снятие

                                 Все автомобили

1. Отсоедините провод массы от аккумулятора.

2. Отпустите болты на шкиве насоса охлаждающей жидкости.

3. Снимите ремень привода вспомогательных агрегатов

4. Снимите стартер

5. Используя специальный инструмент, заблокируйте коленчатый вал.

6. Снимите шкив/демпфер с коленчатого вала. Отбракуйте болт.

7. Снимите шкив насоса охлаждающей жидкости и промежуточный шкив приводного ремня.

8. Выверните болты из крышки ремня газораспределительного механизма.

1) — Верхняя крышка ремня газораспределительного механизма

2) — Нижняя крышка ремня газораспределительного механизма

Снимите нижнюю крышку.

9. Опустите автомобиль.

10. Снимите крышку головки цилиндров.

11. Используя специальный инструмент, снимите свечи зажигания.

12. Отсоедините расширительный бачок системы охлаждения.

1) Выверните болт.

2) Высвободите расширительный бачок системы охлаждения и расположите его в стороне.

13. Высвободите бачок усилителя рулевого управления и расположите его в стороне.

14. Снимите генератор и расположите его в стороне.

1) Рассоедините электрический разъем.

2) Отсоедините положительный провод.

3) Отсоедините генератор.

Отсоедините шпильки.

15. Установите подкатной домкрат с деревянными брусками под масляный картер и слегка приподнимите его таким образом, чтобы разгрузить переднюю опору двигателя.

16. Снимите опору двигателя.

17. Снимите верхнюю крышку ремня газораспределительного механизма.

18. Снимите кронштейн передней опоры двигателя (показано на снятом двигателе).

Автомобили с натяжителем ремня газораспределительного механизма с эксцентриковым кулачком

19. Ослабьте натяжение и снимите ремень газораспределительного механизма (показан при снятом двигателе).

Выверните болт.

Отбракуйте ремень газораспределительного механизма.

Автомобили с натяжителем ремня газораспределительного механизма с кронштейном с пазом

20. Ослабьте натяжение и снимите ремень газораспределительного механизма (показан при снятом двигателе).

Выверните болты.

Отбракуйте ремень газораспределительного механизма.

Автомобили, изготовленные начиная с 09.2003 г.

21. Снимите ремень ГРМ.

Обеспечьте натяжение натяжителя ремня газораспределительного механизма, потянув за ремень газораспределительного механизма и заблокировав его с помощью специального инструмента.

Отбракуйте ремень газораспределительного механизма.

22. Снимите натяжитель ремня газораспределительного механизма.

                                      Установка

                                  Все автомобили

1. Снимите специальные инструменты.

2. Установите коленчатый вал в положение 20 градусов перед верхней мертвой точкой.

3. УВЕДОМЛЕНИЯ: Для предотвращения его проворачивания используйте специальный инструмент.

Отпустите болты настолько, чтобы шкивы распределительных валов могли проворачиваться на валах.

Отбракуйте болты.

4. Проверните распределительные валы в положение верхней точки для цилиндра №      1 и вставьте специальный инструмент.

Используя рожковый гаечный ключ на 21 мм, проверните распределительные валы за шестигранник настолько, чтобы можно было вставить специальный инструмент.

5. ПРИМЕЧАНИЕ: Установите новый ремень газораспределительного механизма.

ПРИМЕЧАНИЕ: Наденьте ремень, начиная со шкива коленчатого вала и работая в направлении против часовой стрелки.

Наденьте ремень газораспределительного механизма.

Подсоедините нижнюю крышку ремня газораспределительного механизма (показано в направлении снизу).

7. ПРИМЕЧАНИЕ: Если вставить специальный инструмент невозможно, проверните коленчатый вал обратно в направлении против часовой стрелки приблизительно на 20 градусов.

Проверните коленчатый вал в положение верхней мертвой точки для цилиндра №      1.

Снимите заглушку и вверните специальный инструмент.

Аккуратно проверните коленчатый вал в направлении по часовой стрелке до тех пор, пока он не упрется в специальный инструмент.

8. Используя специальный инструмент, заблокируйте коленчатый вал.

9. ПРИМЕЧАНИЕ: Вверните новый болт крепления шкива коленчатого вала.

Установите шкив коленчатого вала.

Затяните болт крепления шкива коленчатого вала, работая в две стадии.

Стадия 1: 40 Нм.

Стадия 2: 90 градусов.



10. Снимите специальные инструменты.

Автомобили с натяжителем ремня газораспределительного механизма с эксцентриковым кулачком

11. ПРИМЕЧАНИЕ: Установите новый ремень газораспределительного механизма.

 ПРИМЕЧАНИЕ: Не перемещайте эксцентрик при затягивании. Придерживайте, используя ключ Аллена.

Натяните ремень газораспределительного механизма (показан при снятом двигателе).

Используя ключ Аллена на 6 мм, поверните эксцентрик в направлении против часовой стрелки настолько, чтобы стрелка указателя встала точно в центр прямоугольного отверстия.

Затяните болт.

Автомобили с натяжителем ремня газораспределительного механизма с кронштейном с пазом

12. ПРИМЕЧАНИЕ: Установите новый ремень газораспределительного механизма.

Натяните ремень газораспределительного механизма (показан при снятом двигателе).

Используя ключ Аллена на 8 мм, поверните натяжитель таким образом, чтобы стрелка точно совместилась с центром прямоугольного отверстия.

Затяните болты.

                     Автомобили, изготовленные начиная с 09.2003 г.

13. Установите натяжитель ремня газораспределительного механизма.

14. Натяните ремень ГРМ.

Снимите специальные инструменты.

                Все автомобили

15. УВЕДОМЛЕНИЯ: Не затягивайте шкивы распределительных валов, удерживая валы от проворачивания с помощью специального инструмента 303-376.

ПРИМЕЧАНИЕ: Не проворачивайте коленчатый вал и распределительные валы.

ПРИМЕЧАНИЕ: Вверните новые болты крепления шкивов на распределительных валах.

Затяните болты на шкивах распределительных валов.

16. Снимите специальный инструмент 303-376.

17. Выверните специальный инструмент (показано в направлении снизу).

18. Проверьте фазы газораспределения клапанов.

Проверните коленчатый вал на два оборота по часовой стрелке и приведите цилиндр №      1 в положение верхней мертвой точки.

ПРИМЕЧАНИЕ: Если специальный инструмент 303-748 установить невозможно, проверните коленчатый вал обратно в направлении против часовой стрелки приблизительно на 20 градусов.

Вверните специальный инструмент 303-748.

Аккуратно проверните коленчатый вал в направлении по часовой стрелке настолько, чтобы он уперся в специальный инструмент 303-748.

19. Проверьте фазы газораспределения клапанов посредством установки специального инструмента.

20. ПРИМЕЧАНИЕ: Только в том случае, если вставить специальный инструмент 303-376 невозможно.

ПРИМЕЧАНИЕ: Придержите, используя специальный инструмент.

ПРИМЕЧАНИЕ: Коленчатый вал должен оставаться в положении верхней мертвой точки для цилиндра №      1.

Откорректируйте фазы газораспределения клапанов.

Отпустите болт рассматриваемого распределительного вала.

Проверните распределительный вал за шестигранную секцию настолько, чтобы можно было вставить специальный инструмент 303-376.

Затяните шкив на распределительном вале.

Снова проверьте фазы газораспределения клапанов согласно ранее данному описанию.

21. Используя специальный инструмент, установите свечи зажигания.

Нанесите смазку на резьбу свечей зажигания.

22. Установите кронштейн передней опоры двигателя.

23. Установите на место верхнюю крышку ремня газораспределительного механизма.
24. Установите опору двигателя.
25. Уберите подкатной домкрат.
26. Установите генератор.
 1) Подсоедините разъем.
 2) Подсоедините положительный провод.
Установите шпильки.
 3)Установите генератор
27. Поднимите автомобиль
28. Выверните специальный инструмент 303-748 и вверните заглушку.
29. Вверните болты верхних крышек ремня газораспределительного механизма.
30. Установите шкив насоса охлаждающей жидкости и промежуточный шкив приводного ремня.
31. Наденьте ремень привода вспомогательных агрегатов.
Замена приводного ремня Ford Focus.
32. Установите стартер.
33. Зафиксируйте бачок усилителя рулевого управления.

34. Закрепите расширительный бачок системы охлаждения.
   1) Зафиксируйте расширительный бачок.
   2) Затяните болт.
35. Установите крышку головки цилиндров.
36. Стандартные заключительные операции:
Подсоедините провод массы к аккумулятору.
Смазка (для резьбы свечей зажигания — Never Seeze)ESE-M1244-A
