Замена ремня ГРМ Ford Focus Zetec

Замена ремня ГРМ Ford Focus двигатель Zetec

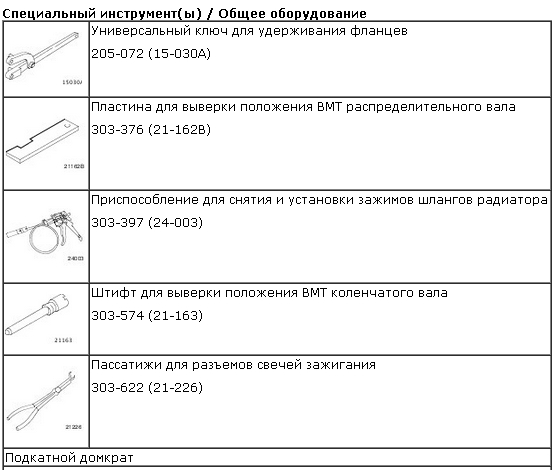

Специальные инструменты / общее оборудование

Инструменты для замены ремня ГРМ Форд Фокус Zetec

                                        Снятие

                                                                 Все автомобили

1. Общие примечания:

Положение опор двигателя и ограничителей крена двигателя при описании соответствует взгляду, направленному от коробки передач к двигателю.
При необходимости для снятия шлангов охлаждающей жидкости и вентиляции используйте специальный инструмент 303-397.
Пункты, которые относятся к конкретным вариантам, а не ко всем автомобилям, отмечены специальным примечанием.

Положение опор двигателя и ограничителей крена двигателя при описании соответствует взгляду, направленному от коробки передач к двигателю. При необходимости для снятия шлангов охлаждающей жидкости и вентиляции используйте специальный инструмент 303-397.Пункты, которые относятся к конкретным вариантам, а не ко всем автомобилям, отмечены специальным примечанием. При необходимости перережьте хомутики и при установке установите новые.

2. Подготовительные операции:

Отметьте входной код аудиосистемы. Отметьте предварительно запрограммированные радиостанции.

3. УВЕДОМЛЕНИЯ: Отсоедините провод массы от аккумулятора.

Поднимите автомобиль на подъёмнике.

4. Снимите крышку приводного ремня.

5. ПРИМЕЧАНИЕ: Отметьте направление вращения ремня.

Снимите ремень.

1) Отпустите болты шкива насоса охлаждающей жидкости.

2) Снимите ремень, предварительно ослабив его, для чего следует повернуть натяжитель по часовой стрелке.

Снимите шкив с насоса охлаждающей жидкости.

3) Снимите направляющий шкив.

6. Снимите шкив / демпфер с коленчатого вала.

7. УВЕДОМЛЕНИЯ: Во избежание повреждения ремня необходимо снять его крышку.

Снимите нижнюю крышку ремня.

8. Опустите автомобиль.

9. Снимите расширительный бачок системы охлаждения и отложите его в сторону.

10. Снимите бачок усилителя рулевого управления и отложите его в сторону.

11. УВЕДОМЛЕНИЯ: Между масляным картером и домкратом должен находится деревянный брусок.

Установите домкрат с находящимся на нем деревянным бруском под масляный картер, приподнимите двигатель и разгрузите его переднюю опору.

12. Примечание: Отметьте штатное положение опоры двигателя.

Снимите переднюю опору двигателя.

13. Снимите верхнюю крышку ремня.

Оставьте кожух ремня в штатном положении.

14. Снимите среднюю крышку ремня/ кронштейн передней опоры двигателя.

Снимите верхнюю крышку ремня.

                          Автомобили, работающие на сжиженном газе ( «пропане») (LPG)

15. Снимите газораспределительное устройство.

                                       Все автомобили

16. ПРИМЕЧАНИЕ: Последовательность отвинчивания: снаружи внутрь крест-накрест.

Снимите крышку головки цилиндров.

УВЕДОМЛЕНИЯ: При снятии разъема свечи зажигания не тяните за провод. При необходимости снимите провод высокого напряжения с катушки зажигания во избежание повреждения провода. Перед снятием слегка поверните разъем свечи зажигания, чтобы отпустить пломбу.

 Рассоедините разъемы свечей зажигания, прикладывая усилие соосно свечам зажигания (для изогнутых разъемов свечей зажигания используйте специальный инструмент 303-622).

1) — Снимите разъемы свечей зажигания.

 2) — Отсоедините шланг PCV.

 3) — Выверните десять болтов.

17. УВЕДОМЛЕНИЯ: Снятие свечей зажигания необходимо для настройки фаз газораспределения.

Выверните свечи зажигания.

18. Установите двигатель в положение ВМТ.

Вставьте специальный инструмент.

19. Ослабьте натяжение зубчатого ремня.

1) Отпустите болт и, поворачивая натяжитель ремня по часовой стрелке, ослабьте его натяжение.

2) Выверните болт и отбракуйте натяжитель зубчатого ремня.

Снимите ремень.



                         Установка

                                     Все автомобили

УВЕДОМЛЕНИЯ: Используйте новый зубчатый ремень.

 Не затягивайте болты шкивов распределительных валов, используя для фиксации специальный инструмент 21-162B, придерживайте их специальным инструментом 15-030A

ПРИМЕЧАНИЕ: Шкивы зубчатого ремня распределительного вала должны свободно проворачиваться на распределительном вале.

Отпустите шкивы зубчатого ремня распределительного вала.

2. Установите коленчатый вал в положение ВМТ для цилиндра №      1.

3. Выверните резьбовую пробку и полностью вверните специальный инструмент.

УВЕДОМЛЕНИЯ: Не перегибайте резко зубчатый ремень (диаметр гиба не должен превышать 35 мм).

4. УВЕДОМЛЕНИЯ: Не меняйте положение коленчатого вала. При необходимости проверьте, упирается ли коленчатый вал в специальный инструмент 303-574.

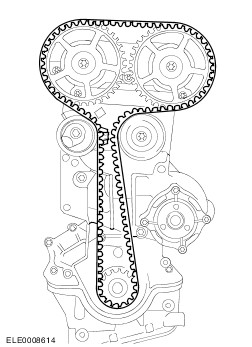

Наденьте новый зубчатый ремень (показано на снятом двигателе).

Наденьте зубчатый ремень на шкив коленчатого вала, устанавливая против часовой стрелки, сильно его натягивая.

5. УВЕДОМЛЕНИЯ: Не меняйте положение коленчатого вала. При необходимости проверьте, упирается ли коленчатый вал в специальный инструмент 303-574.

ПРИМЕЧАНИЕ: Модель без нижнего направляющего шкива (автомобили, изготовленные приблизительно начиная с 01.99 г.).

ПРИМЕЧАНИЕ: Язычок натяжителя зубчатого ремня не должен быть вставлен в стальную крышку.

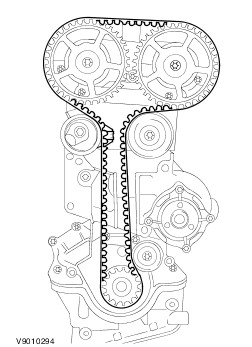

Установите новый зубчатый ремень (показан на снятом двигателе).

Наденьте зубчатый ремень на шкив коленчатого вала, работая против часовой стрелки, сильно его натягивая.

6. УВЕДОМЛЕНИЯ: Неправильное натяжение зубчатого ремня приводит к неправильным фазам газораспределения.

ПРИМЕЧАНИЕ: Установите новый элемент.

ПРИМЕЧАНИЕ: Натяните зубчатый ремень, работая против часовой стрелки.

Натяните зубчатый ремень. Для этого:

1) Натяжитель зубчатого ремня вставьте в стальную крышку и слегка вверните болт.

2) Натяните зубчатый ремень, вращая натяжитель зубчатого ремня против часовой стрелки до тех пор, пока не совпадут стрелка и маркировка.

7. УВЕДОМЛЕНИЯ: Не затягивайте болты шкивов распределительных валов, используя для фиксации специальный инструмент 303-376, придерживайте их специальным инструментом 205-072.

ПРИМЕЧАНИЕ: Коленчатый вал должен оставаться в положении ВМТ для цилиндра №      1.

Затяните болты шкивов распределительных валов.

8. Выверните специальный инструмент 303-574.

9. Снимите специальный инструмент 303-376 с распределительного вала.

10. ПРИМЕЧАНИЕ: Поверните коленчатый вал на два оборота в направлении вращения двигателя.

Используя специальные инструменты выверьте фазы газораспределения и при необходимости откорректируйте их.

Вверните специальный инструмент 303-574 и убедитесь, что коленчатый вал упирается в специальный инструмент.

Вставьте специальный инструмент 303-376 в распределительный вал, при необходимости отпустите шкивы и откорректируйте положение распределительного вала.

Снимите специальные инструменты.

11. Вверните пробку.


12. Нанесите герметик на крышки подшипников.

13. Установите крышку головки цилиндров и свечи зажигания.

1. Затяните болты в две стадии.

1. Стадия: 2 Нм

Стадия 2: 7 Нм

2. Установите шланг вентиляции картера.

УВЕДОМЛЕНИЯ: При нанесении силиконовой смазки на уплотнение штекерного разъема свечи зажигания во избежание его повреждения используйте тупой предмет (например, пластмассовый хомутик).

 Состыкуйте разъемы свечей зажигания, перемещая их соосно свечам зажигания.

ПРИМЕЧАНИЕ: Покройте внутреннюю сторону разъема свечи зажигания силиконовой смазкой слоем шириной в 5 — 10 мм.

3. Вверните свечи зажигания и состыкуйте разъем до полной фиксации.

                                           Автомобили, работающие на сжиженном газе ( «пропане») (LPG

14. Установите газораспределительное устройство.

                                                Все автомобили

15. ПРИМЕЧАНИЕ: Установите верхнюю крышку вместе со средней крышкой ремня.

Установите среднюю крышку ремня/кронштейн передней опоры двигателя.

 16. ПРИМЕЧАНИЕ: Проверьте положение прокладки верхней крышки ремня и при необходимости откорректируйте.

Установите верхнюю крышку ремня.

17. Установите переднюю опору двигателя.

18. Вставьте бачок усилителя рулевого управления.

19. Установите расширительный бачок системы охлаждения.

20. Извлеките домкрат из-под автомобиля.

21. Поднимите автомобиль.

22. Установите нижнюю крышку ремня.

23. Установите шкив/ демпфер коленчатого вала.

24. ПРИМЕЧАНИЕ: При установке ориентируйтесь на нанесенную предварительно маркировку направления вращения ремня.

Установите ремень.

1) Установите направляющий шкив приводного ремня.

ПРИМЕЧАНИЕ: Вверните болты до устойчивого положения, но не затягивайте их.

Установите шкив насоса охлаждающей жидкости.

2) Установите ремень, работая в направлении по часовой стрелке, и натяните его.

3) Затяните болты шкива насоса охлаждающей жидкости.

25. Установите крышку приводного ремня.

26. Опустите автомобиль.

27. Стандартные заключительные операции:

— Подсоедините провод массы к аккумулятору.

 — Проверьте уровни рабочих жидкостей и при необходимости откорректируйте их.

 — Проверьте разводку вакуумных шлангов, тросов и проводов и закрепите их, используя хомутики.

 — Введите входной код аудиосистемы.

 — Перепрограммируйте предварительно настроенные радиостанции.

 — Настройте часы.

 — Выполните дорожное испытание, чтобы дать РСМ возможность собрать данные.

                                   Автомобили с электроприводом стеклоподъемников передних и задних дверей

28. Выполните процедуру инициализации электродвигателей стеклоподъемников.
