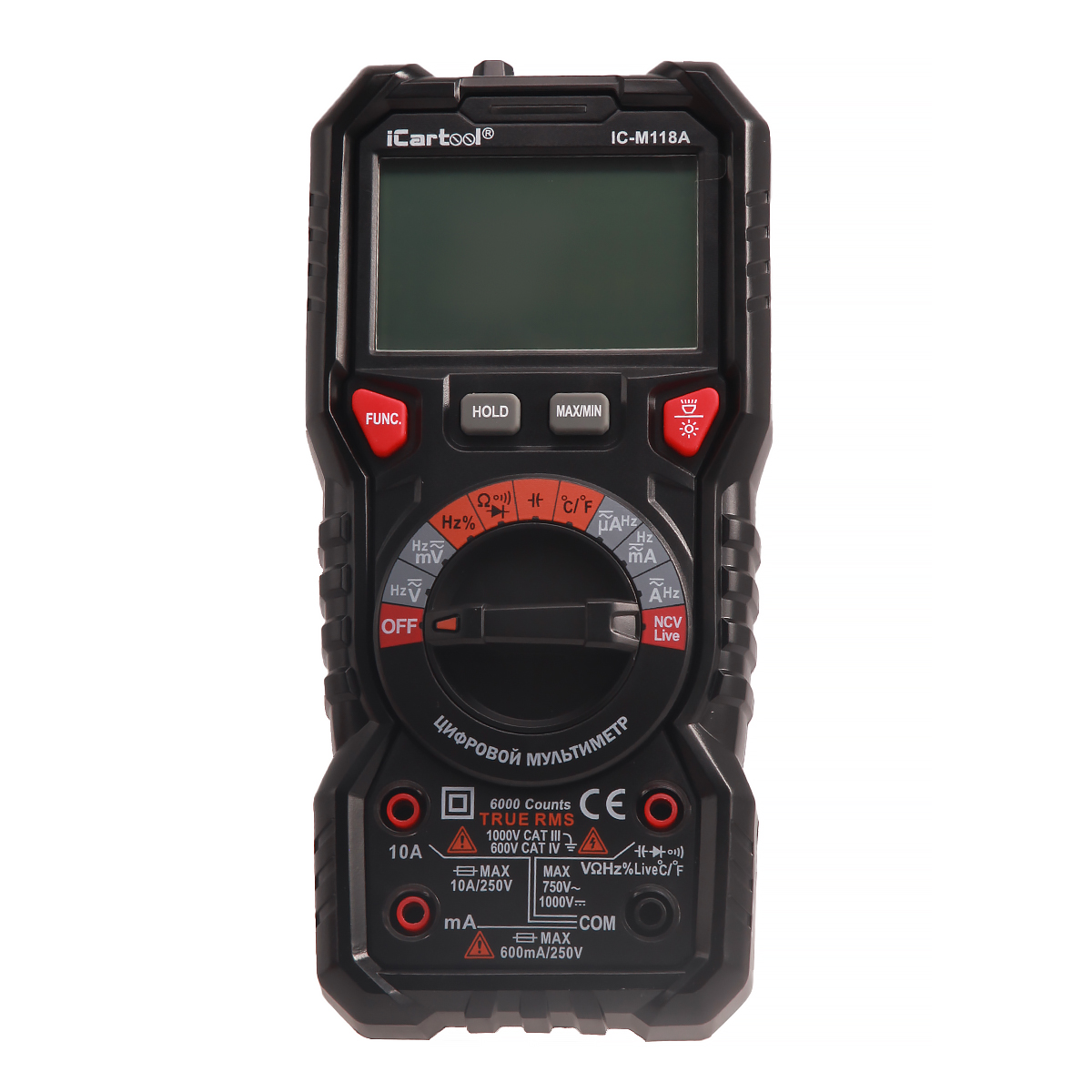

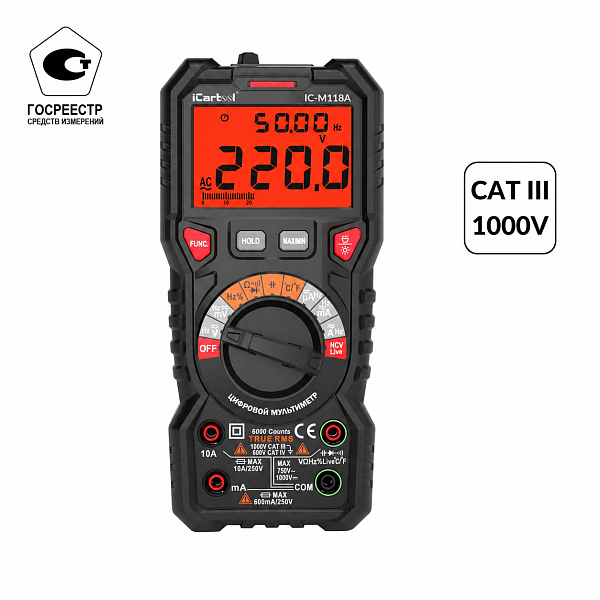

Мультиметр цифровой True RMS, NCV, 6000 отсчётов, CATIII 1000В / CATIV 600В iCartool IC-M118A

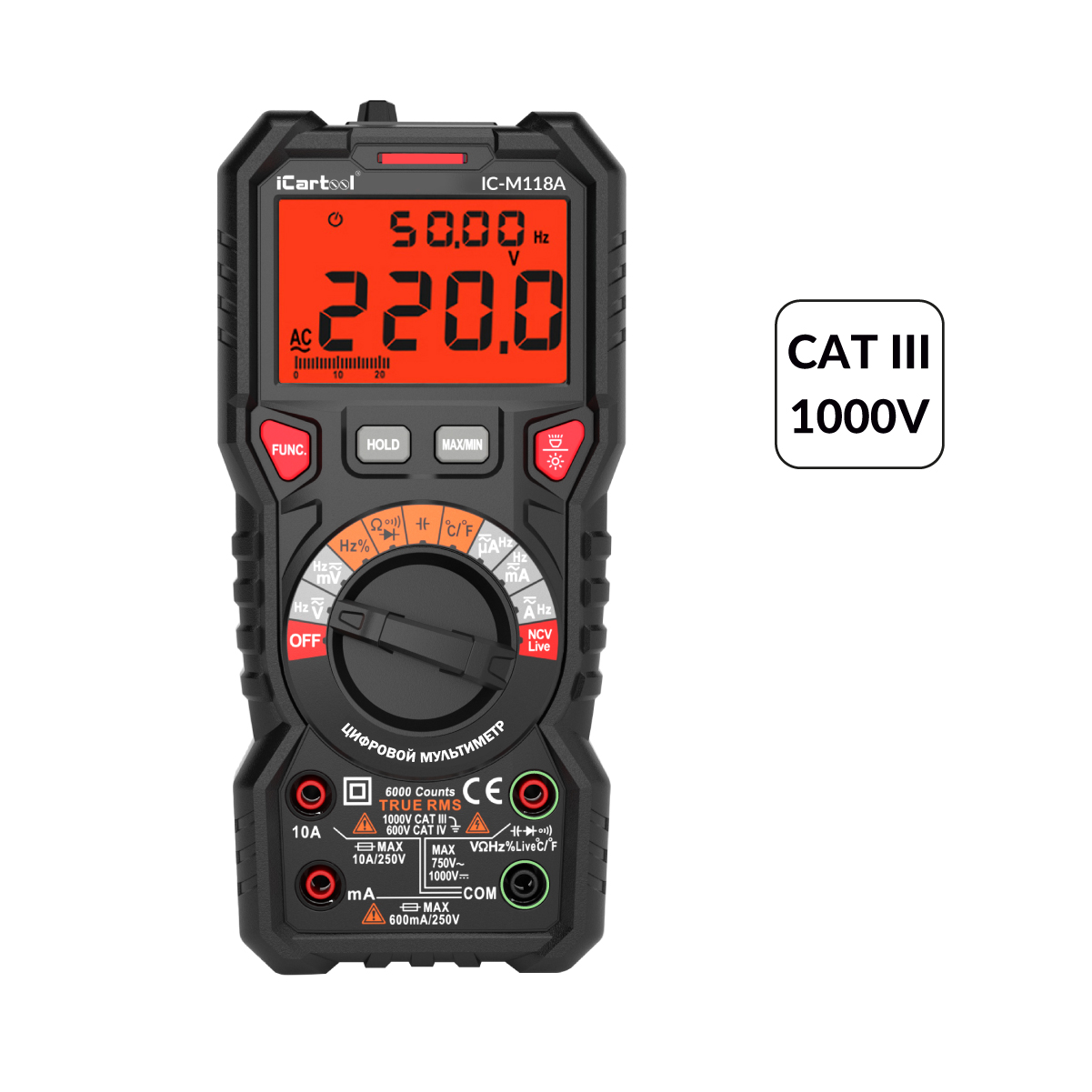

Мультиметр цифровой True RMS, NCV, 6000 отсчётов, CATIII 1000В / CATIV 600В iCartool IC-M118A — мультиметр True RMS с категориями CAT III 1000 В / CAT IV 600 В: постоянное напряжение до 1000 В, переменное до 750 В, ток до 10 А, а младший предел тока — 600 мкА. Подсветка экрана из белой становится оранжевой при опасном напряжении или токе, нужные гнёзда светятся. В комплекте термопара до +1000 °C и щупы 120 см на 1 кВ, 10 А.

Где пригодится

• электрощиты и ввод в здание — до CAT IV 600 В;
• промышленное и лабораторное оборудование;
• автосервис: АКБ, бортовая сеть, утечка тока от 600 мкА, катушки зажигания;
• ШИМ-сигналы по частоте и коэффициенту заполнения, температура термопарой до +1000 °C;
• конденсаторы, диоды, фаза и скрытая проводка (NCV).

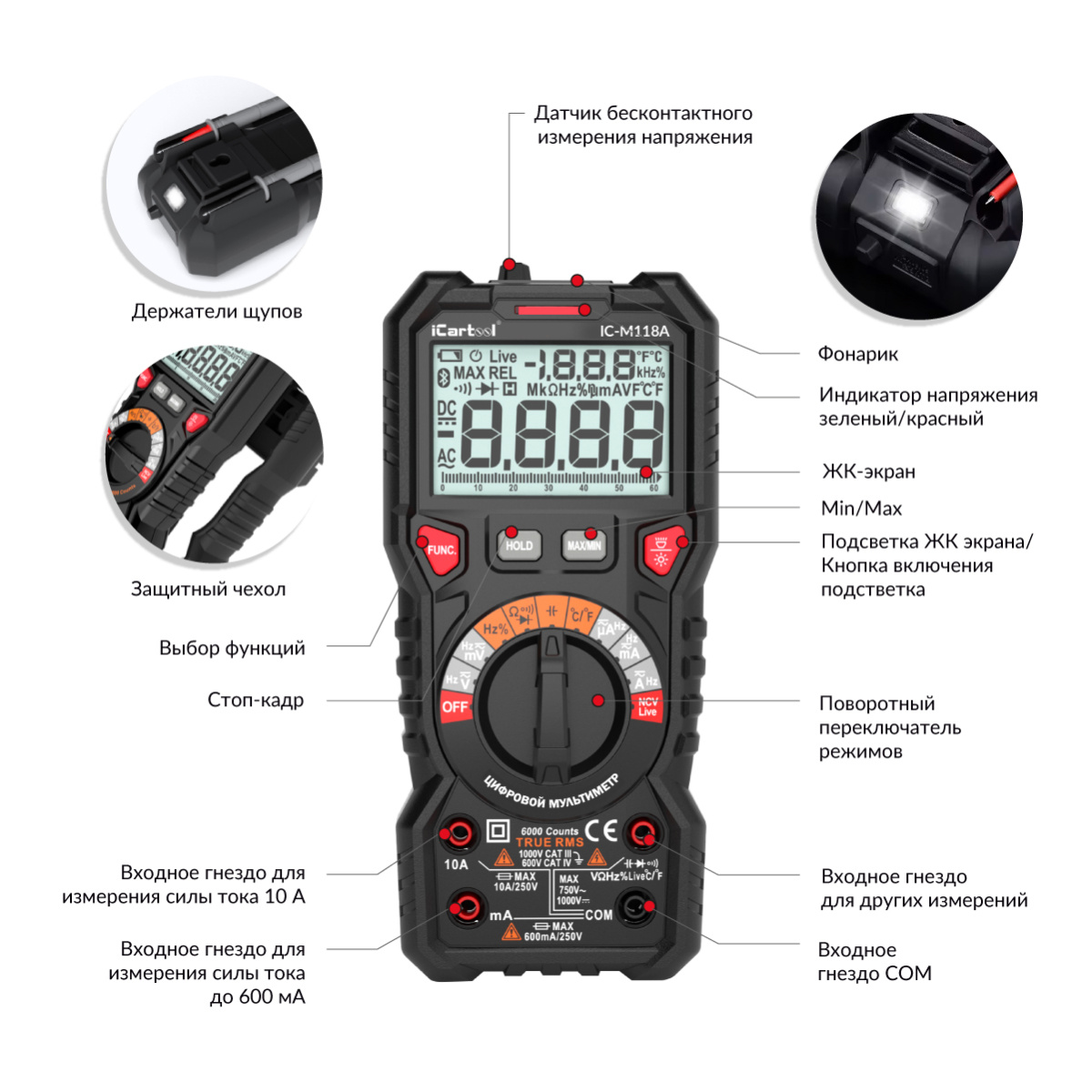

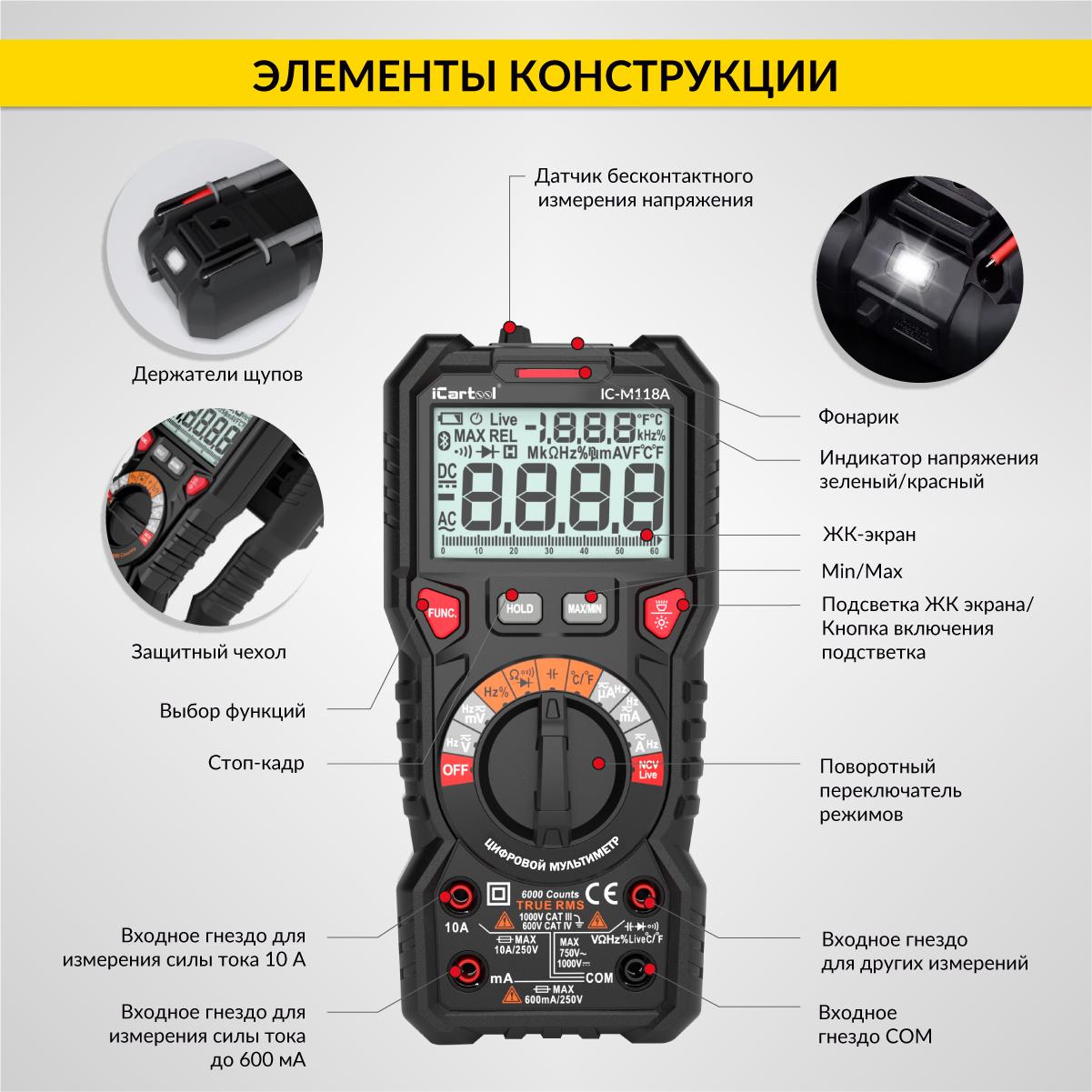

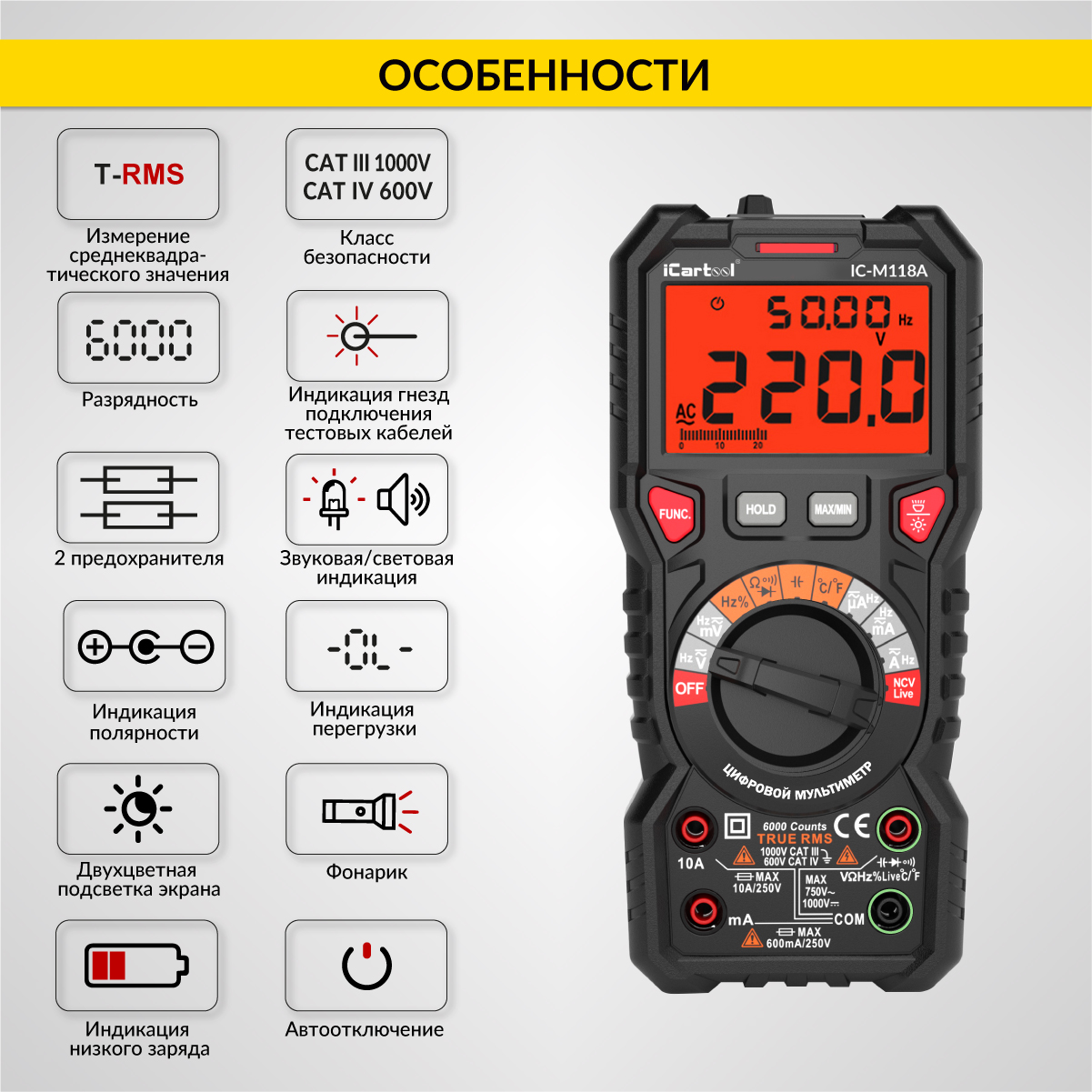

Чем удобна модель

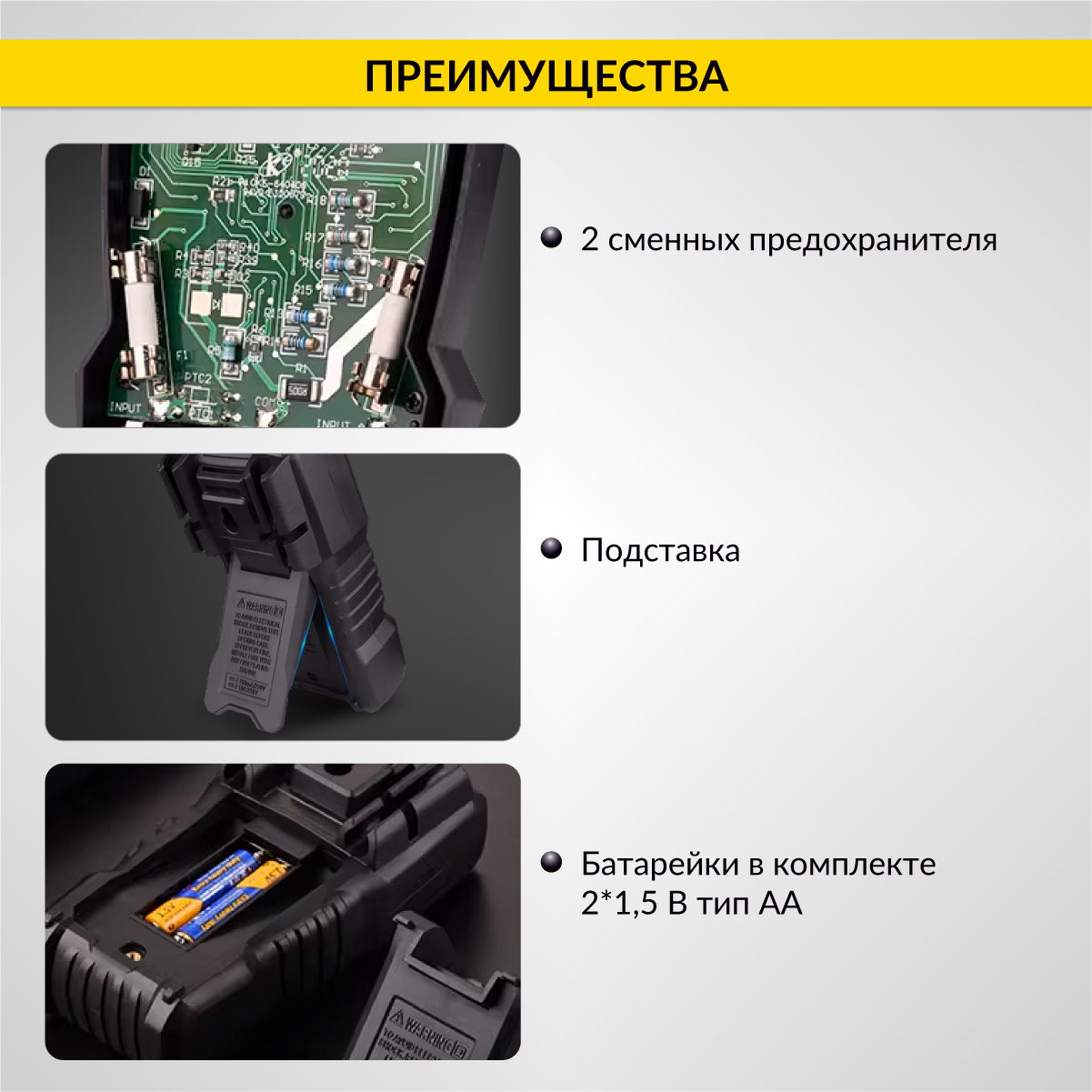

• CAT III 1000 В / CAT IV 600 В — по EN61010-1, EN61010-2-030, EN61010-2-033 и EN61326-1, замеры от ввода в здание до розеток; токовые входы защищают два предохранителя;

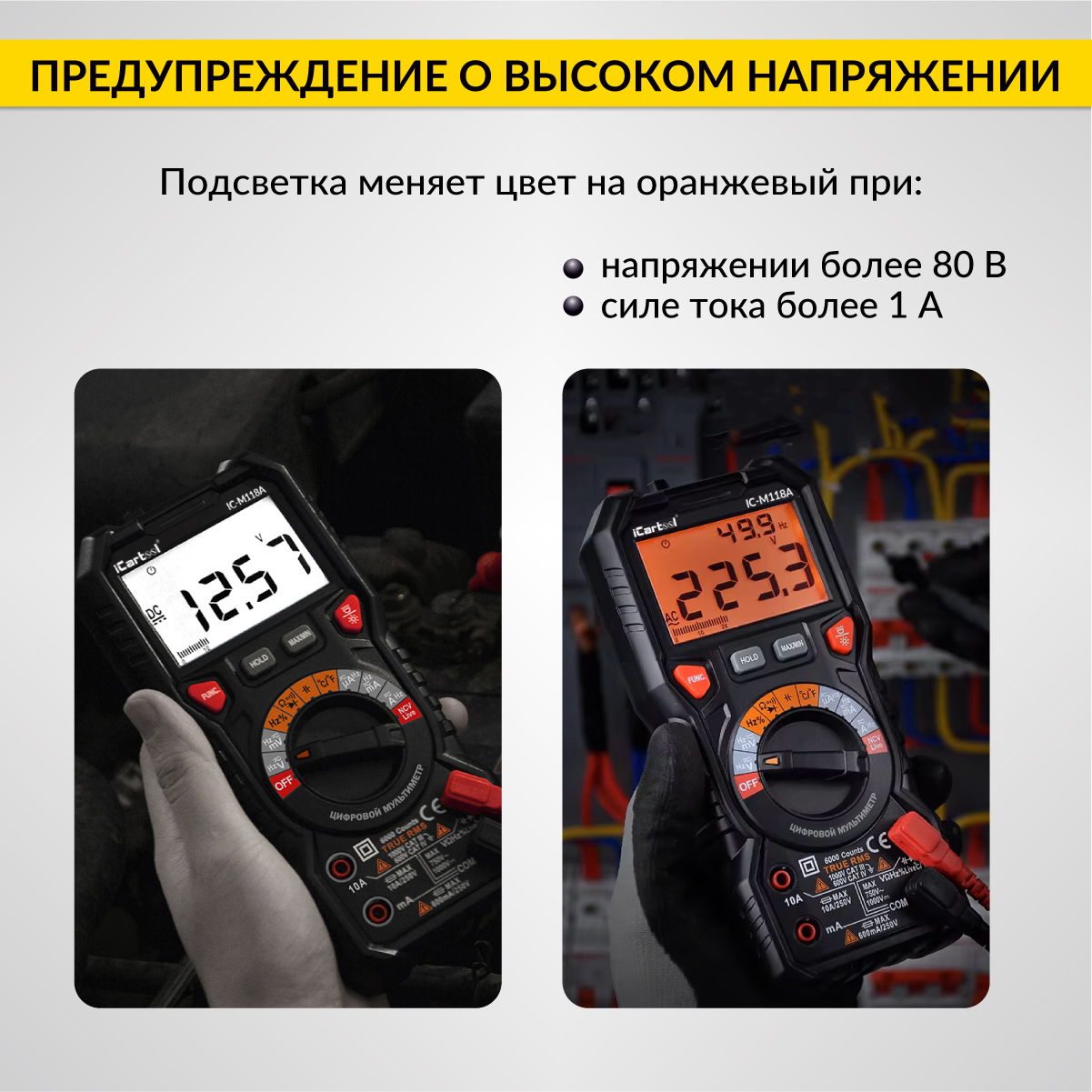

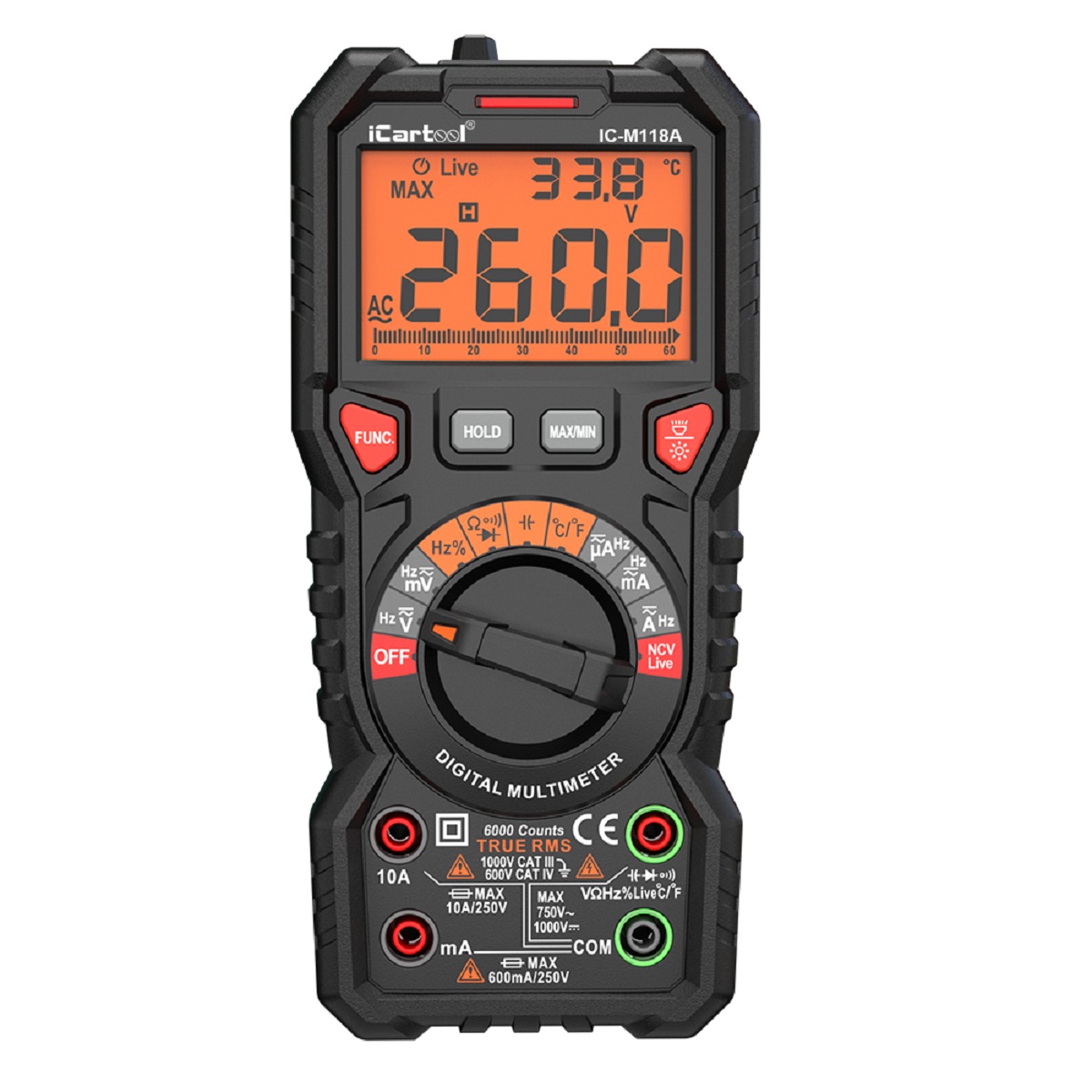

• двухцветная подсветка — в обычной работе белая, при высоком напряжении или токе оранжевая;

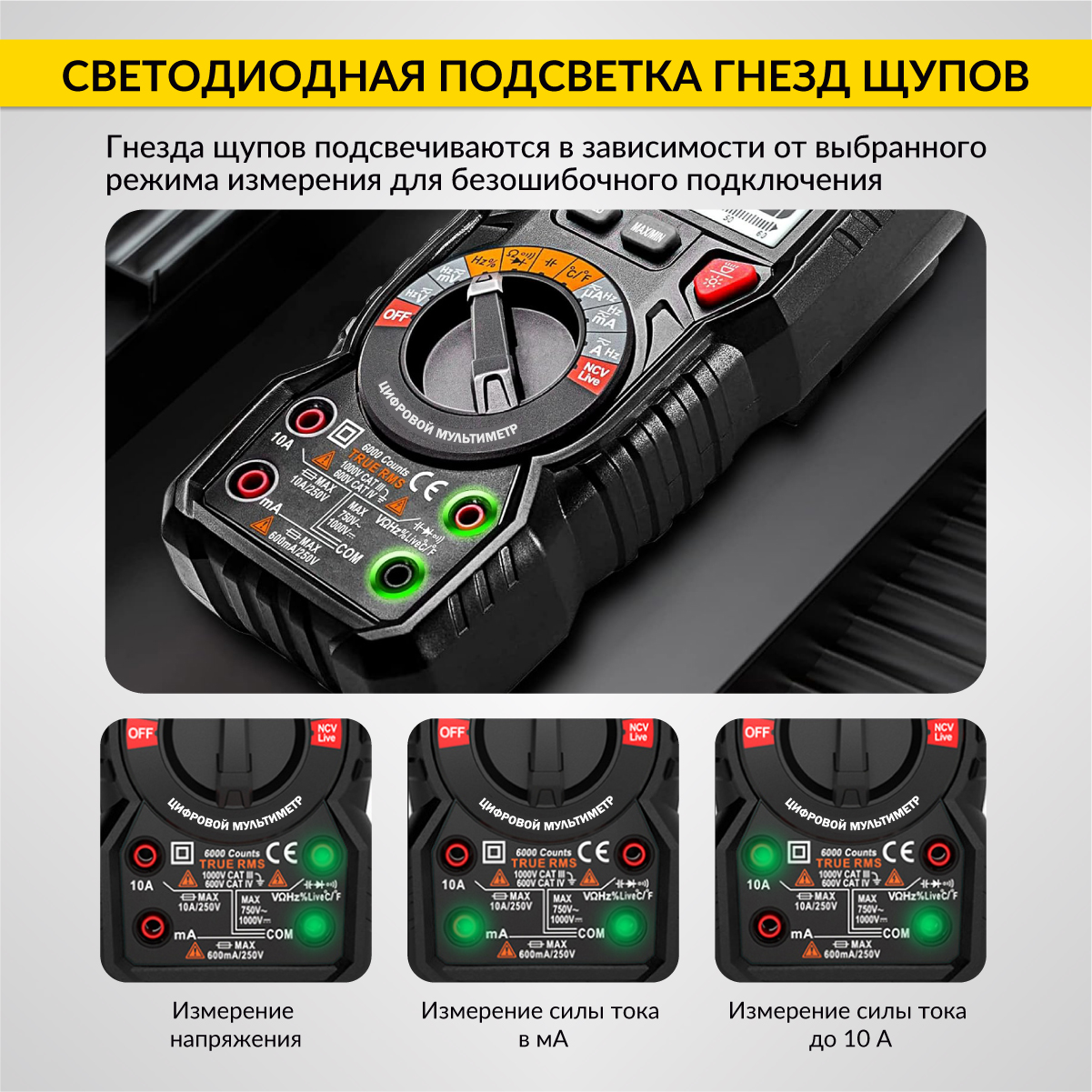

• гнёзда с подсветкой — под выбранный режим загораются те, куда ставить щупы;

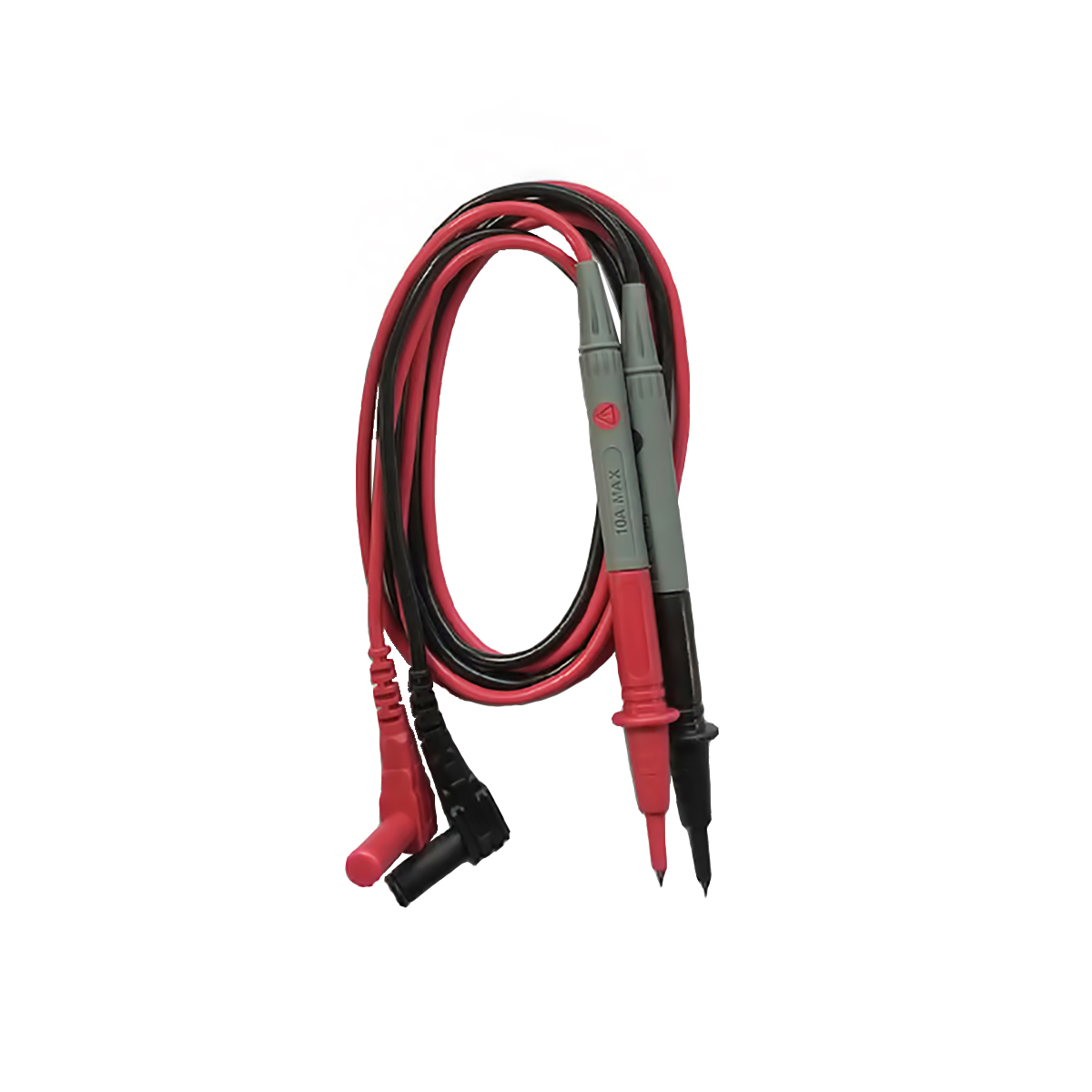

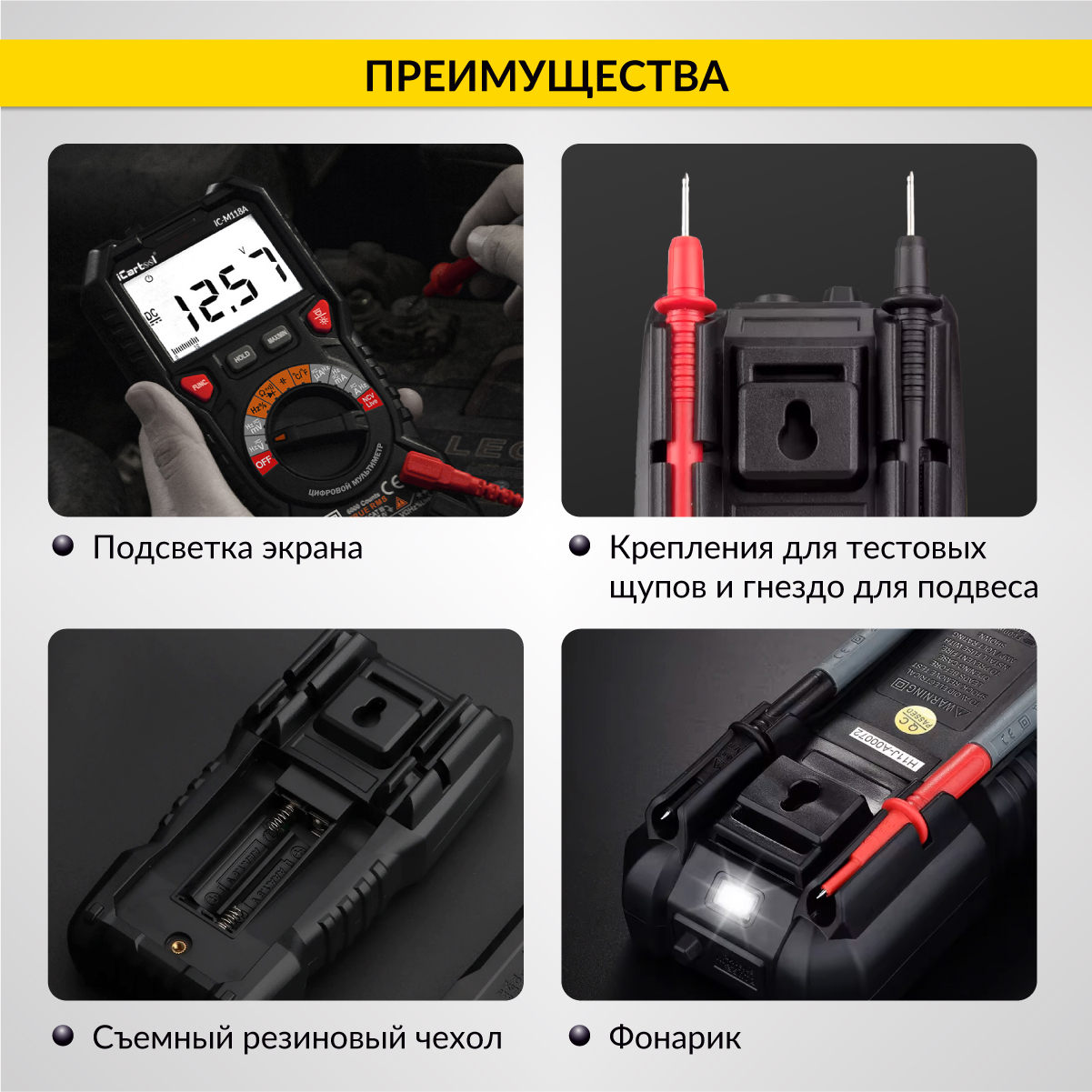

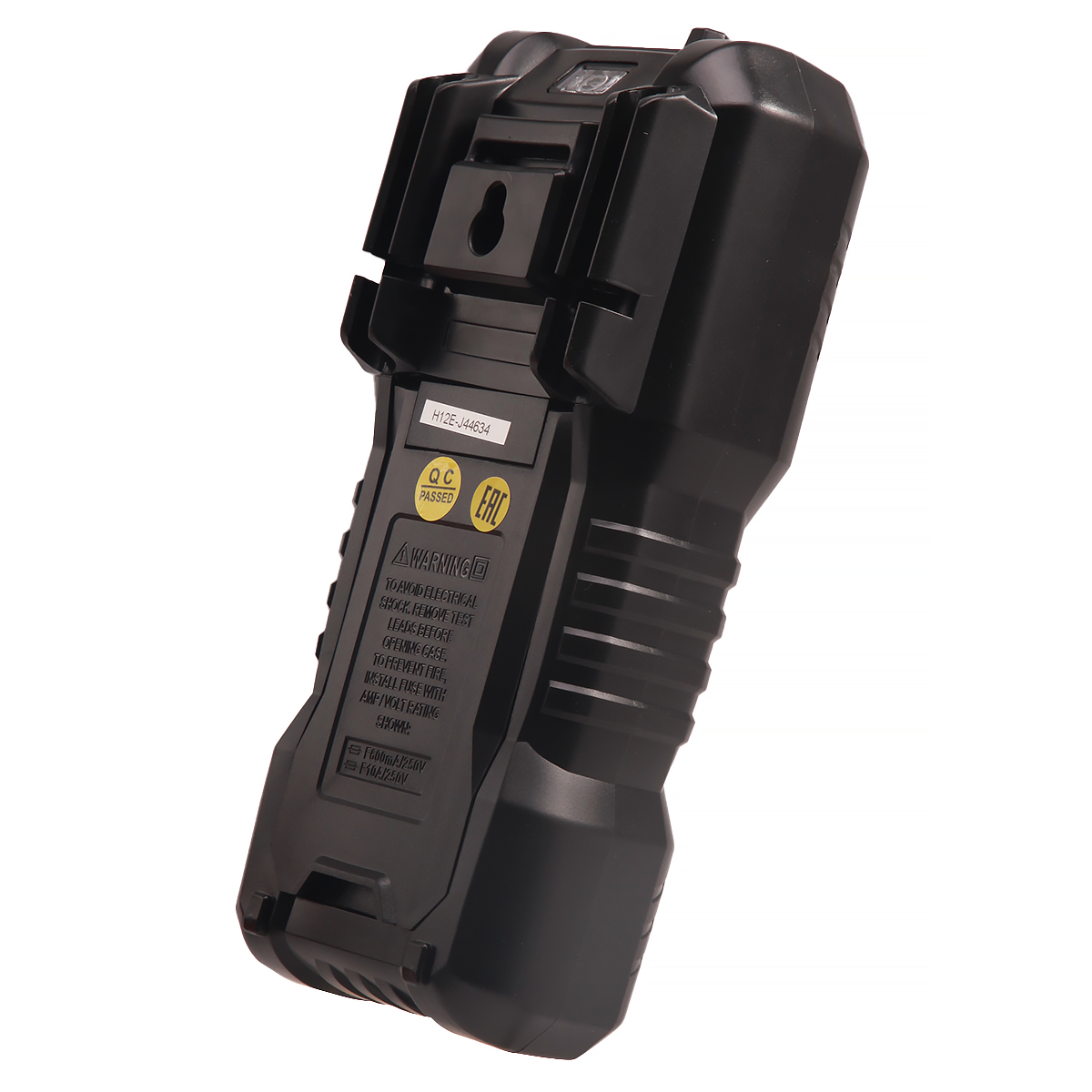

• щупы 120 см — маркировка 1 кВ, 10 А, сопротивление каждого 0,05 Ом, с колпачками; на задней стенке есть крепления, щупы наматываются на корпус;
• фонарь с линзой Френеля — светит под 45° вниз, прямо на точку замера;
• 6000 отсчётов и автопредел — HOLD, MAX и MIN, аналоговая шкала, автоотключение, индикатор разряда; обрезиненный чехол защищает при падении, подставка держит прибор на столе.

Какой мультиметр выбрать

Для АКБ и проводки машины хватит IC-M810L или IC-M830L — 2000 отсчётов, ручные пределы, CAT III 600 В. IC-M113C — 6000 отсчётов, ток до 10 А, температура и NCV в компактном корпусе 217 г, но тоже CAT III 600 В. IC-M118A (350 г) — старший в линейке: CAT IV 600 В, до 1000 В, фиксация MIN, аналоговая шкала, подсветка гнёзд и щупы 120 см. Для точной электроники — IC-M120: 20 000 отсчётов, ±(0,08% + 5) на постоянном напряжении против ±(0,5% + 3), сопротивление до 100 МОм при тех же категориях и питании.

Что ещё пригодится:

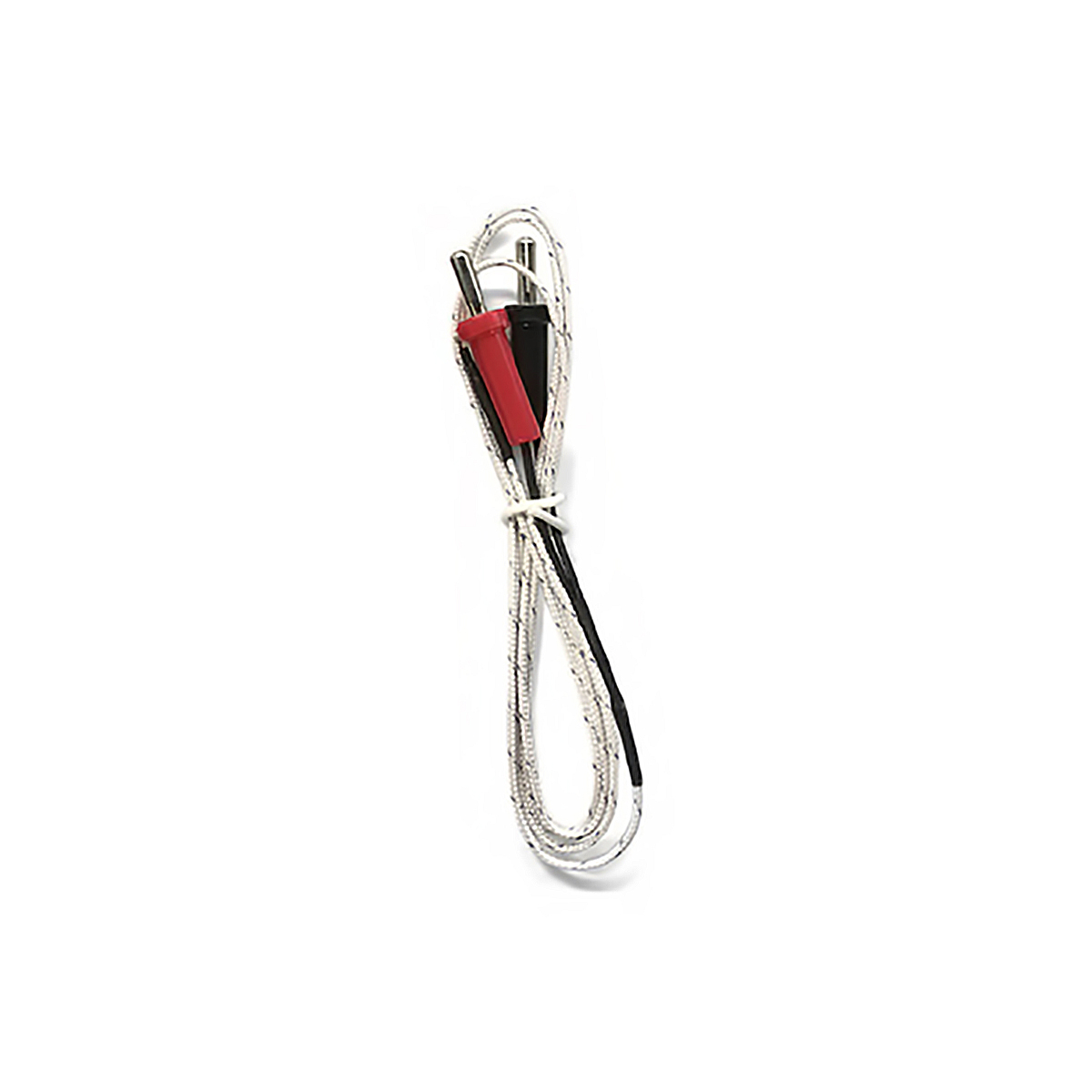

• термопара — в комплекте, температура от −20 до +1000 °C;

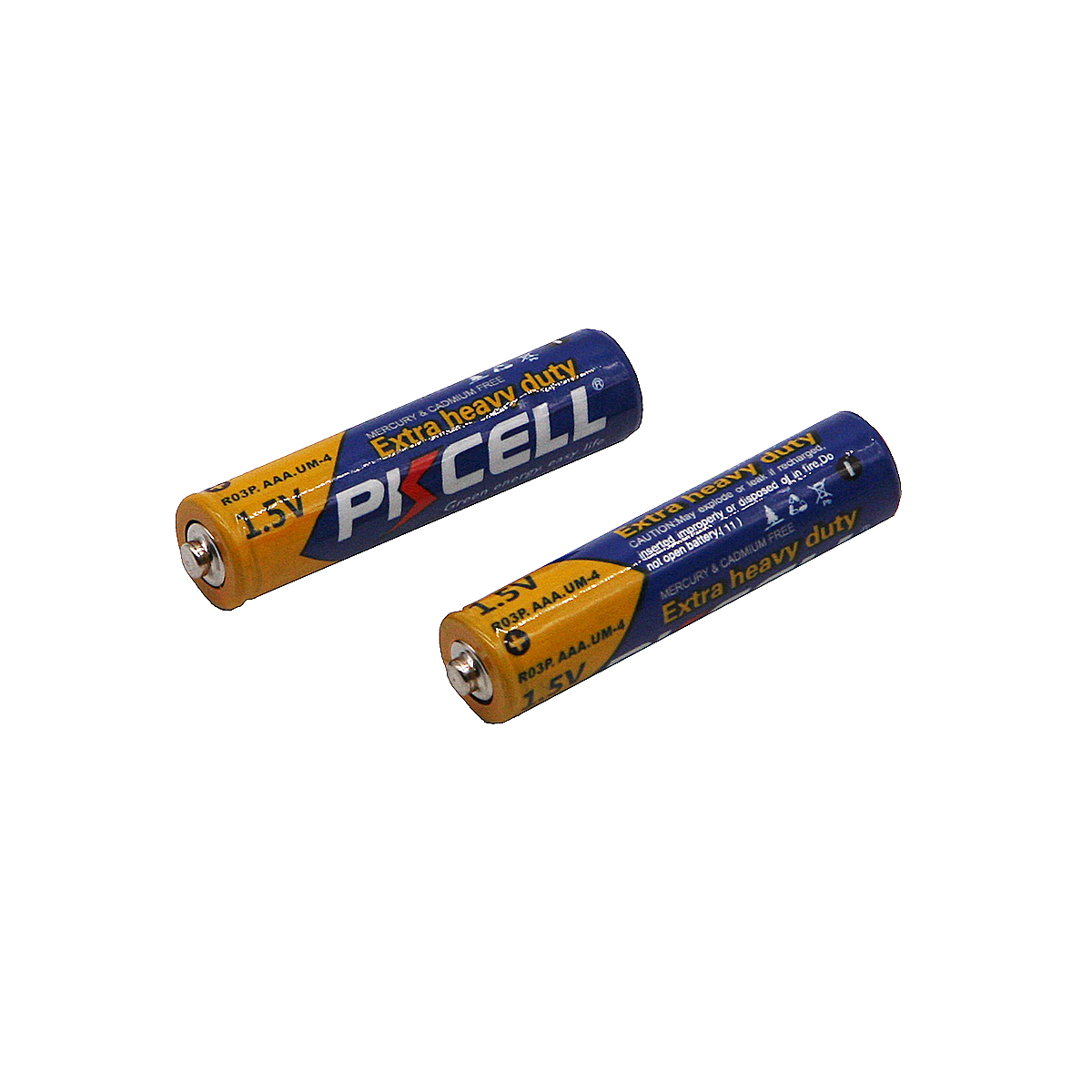

• батарейки AA 1,5 В — 2 шт. уже стоят, на замену подходят такие же.

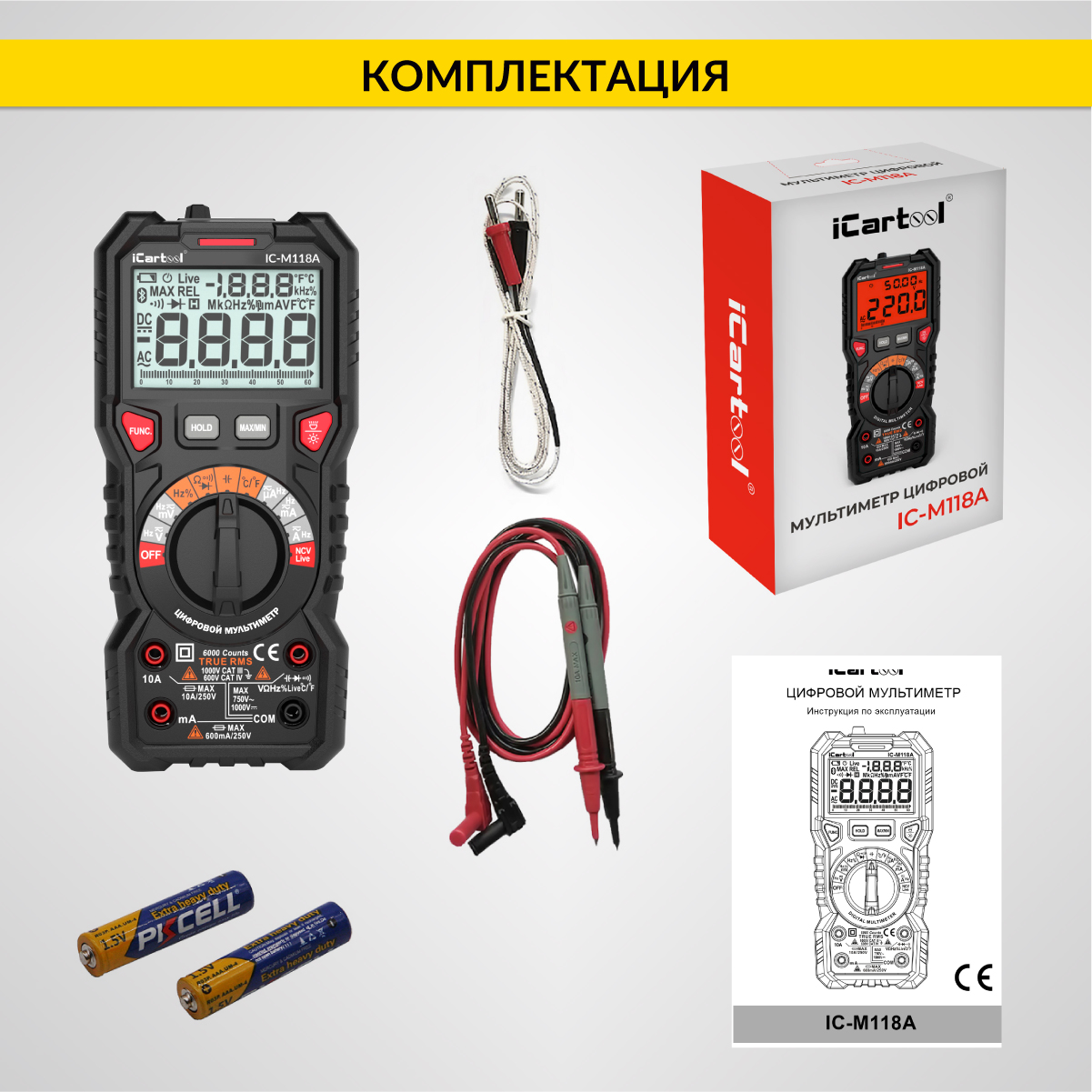

Комплект поставки

• мультиметр;
• щупы длиной 120 см с колпачками;
• термопара;
• две батарейки AA 1,5 В;
• инструкция на русском языке.

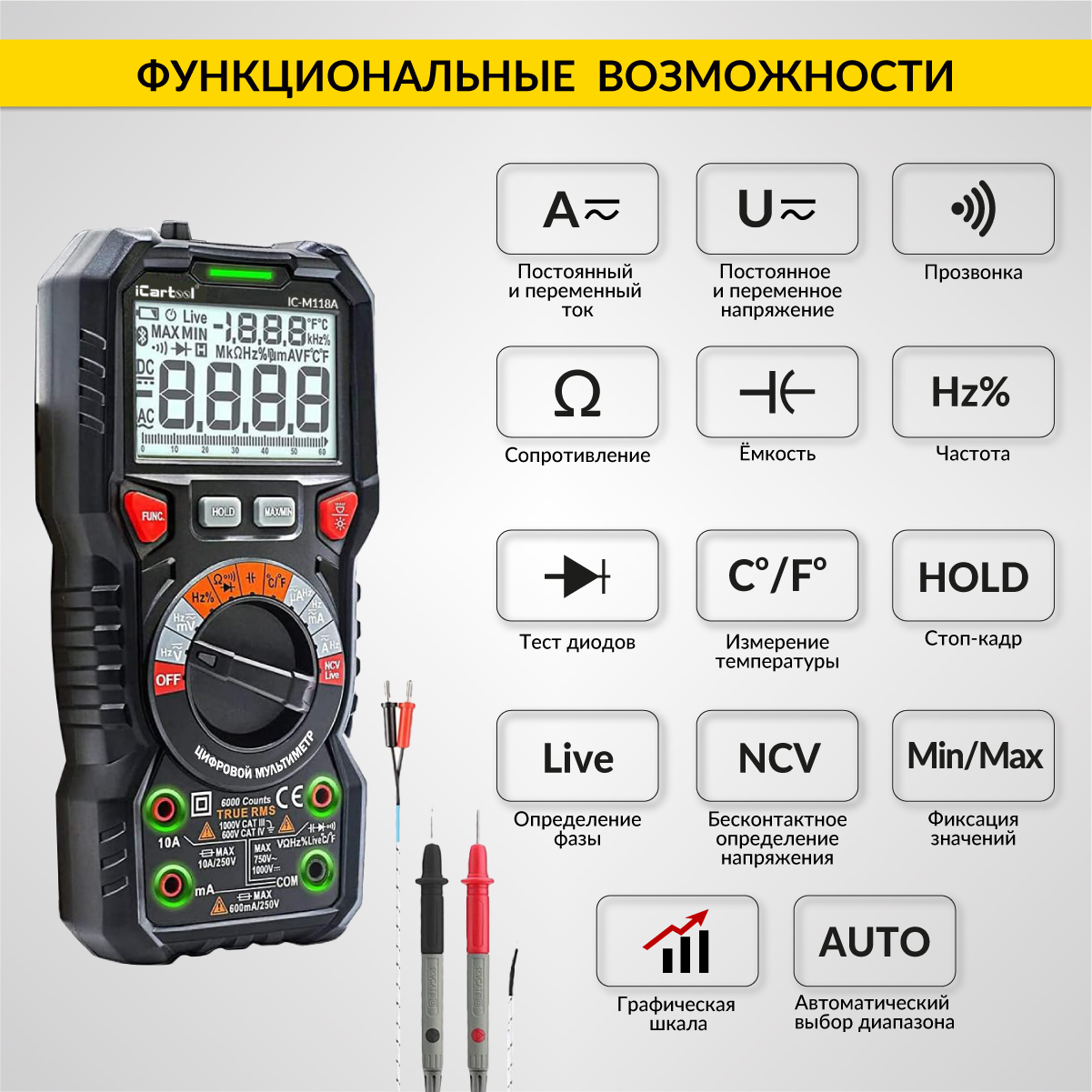

Что измеряет

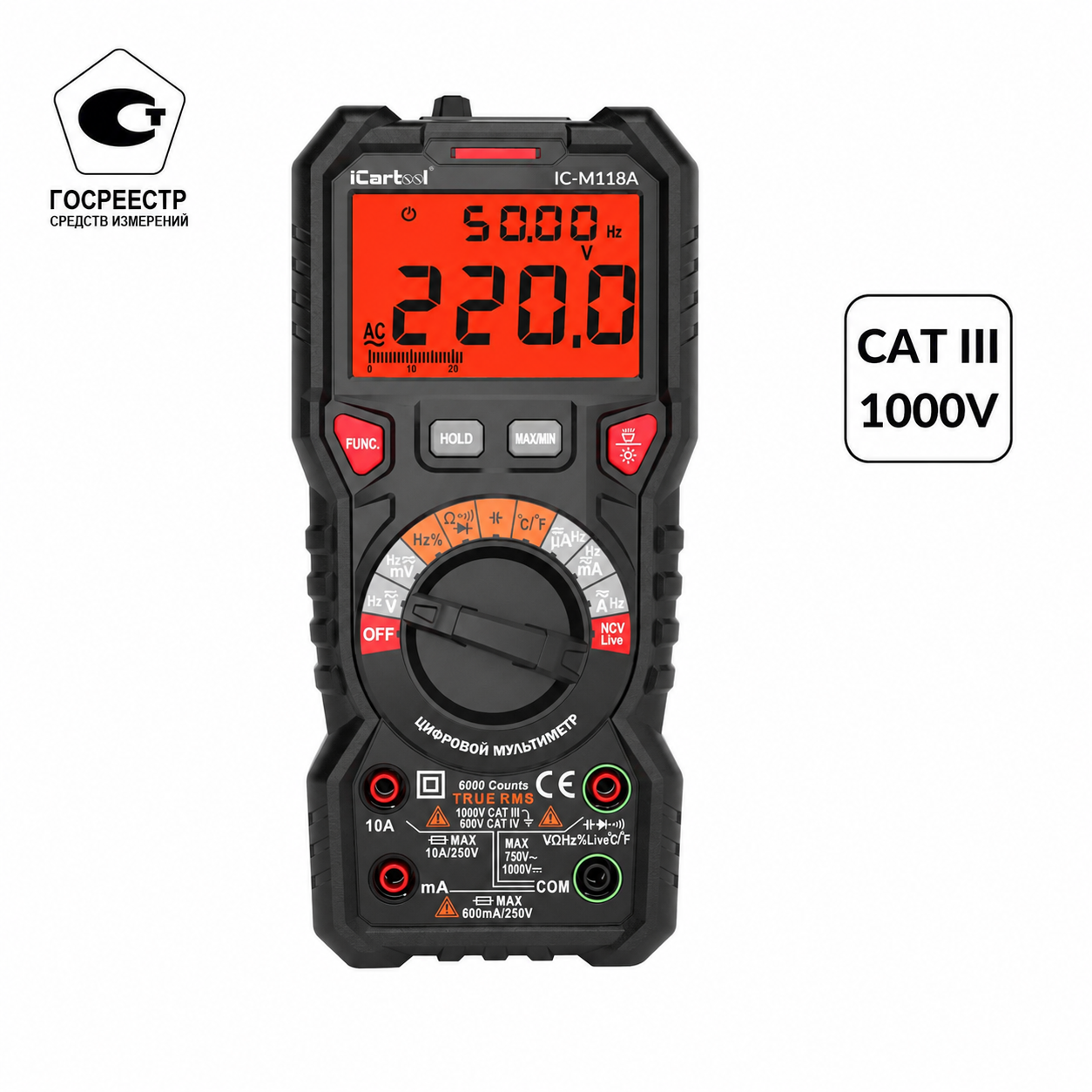

Мультиметр внесен в ГОСРЕЕСТР измерительных средств !!! Мультиметр цифровой iCartool IC-M118A прошел испытания на соответствие и внесен в Госреестр СИ РФ. (Сертификат № 99153-26).

Сравнительные характеристики мультиметров iCartool

Наименование	Мультиметр цифровой iCartool IC-M810L 1 090 ₽ В корзину	Мультиметр цифровой iCartool IC-M830L 1 390 ₽ В корзину	Мультиметр цифровой iCartool IC-M113C 2 590 ₽	Мультиметр цифровой True RMS, NCV, 6000 отсчётов, CATIII 1000В / CATIV 600В iCartool IC-M118A 3 590 ₽ В корзину	Профессиональный цифровой мультиметр True RMS, 20 000 отсчётов, CATIII 1000В / CATIV 600В iCartool IC-M120 4 190 ₽ В корзину
Основные функции
Измерение TrueRMS	+	—	+	+	+, 40 Гц – 1 кГц
Постоянное/переменное напряжение	+	+	+	+	+
Постоянный ток	+	+	+	+	+
Переменный ток			+	+	+
Сопротивление	+	+	+	+	+
Определение емкости			+	+	+
Измерение частоты			+	+	+
Прозвонка	Звуковая индикация	Звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация
Диодный тест	+	+	+	+	+
Live тест			+	+	+
Бесконтактный поиск напряжения NCV			Световая и звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация
Измерение температуры			+	+	+
Стоп-кадр HOLD	+	+	+	+	+
Сохранение MAX значения			+	+	+
Сохранение MIN значения				+	+
Аналоговая шкала				+	+
Тест батарей (1.5 В/9 В)		+
Подсветка дисплея	+	+	+	Двухцветная подсветка дисплея (белая и оранжевая)	Двухцветная подсветка дисплея (белая и оранжевая)
Подсветка гнезд щупов				+	+
Защитный полимерный кожух		+	+	+	+
Подставка	+	+	+	+	+
Петля и держатели щупов		+	+	+	+
Автовыключение	через 15 мин, отключается	+	+	+	через 15 мин, отключается
Индикатор низкого заряда	+	+	+	+	+
Фонарик			+	+	+
Технические характеристики
Материал корпуса	АБС-пластик	АБС-пластик	АБС-пластик	АБС-пластик	АБС-пластик
Дисплей	ЖК	ЖК	ЖК	ЖК	ЖК
Разрядность шкалы	2000 отсчетов	2000 отсчетов	6000 отсчетов	6000 отсчетов	20 000 отсчетов
Выбор пределов	ручной	ручной	автоматический	автоматический	автоматический
Размер экрана	38*21 мм	45*25 мм	45*25 мм	59*36 мм	59*36 мм
Рейтинг безопасности	CAT III 600 V	CAT III 600 V	CAT III 600 V	CAT III 1000 V, CAT IV 600 V; EN61010-1, EN61010-2-030, EN61010-2-033, EN61326-1	CAT III 1000V, СAT IV 600V
Предохранители	2	2	2	2	2
Время выборки	около 3 раз/секунду	около 3 раз/секунду	около 3 раз/секунду	около 3 раз/секунду	около 3 раз/секунду
Постоянное напряжение	200 мВ/2 В/20 В/200 В/600 В ±(1.0% + 5)	200 мВ/2 В/20 В/200 В/600 В ±(0.5% + 3)	600 мВ/6 В/60 В/600 В ±(0.5% + 3)	600 мВ/6 В/60 В/600 В/1000 В ±(0.5% + 3)	200 мВ/2 В/20 В/200 В/1000 В ±(0.08% + 5)
Переменное напряжение	20 В/200 В/600 В ±(1.0% + 5)	200 В/600 В ±(1.0% + 3)	600 мВ/6 В/60 В/600 В ±(1.0% + 3)	600 мВ/6 В/60 В/600 В/750 В ±(1.0% + 5)	200 мВ/2 В/20 В/200 В/750 В ±(0.5% + 25)
Постоянный ток	20 мА/200 мА/10A ±(1.5% + 5)	20 мА/200 мА ±(1.2% + 3) 10A ±(2.0% + 3)	600 мкА/6 мА/60 мА/600 мА ±(1.2% + 3) 10 А ±(2.0% + 3)	600 мкА/6 мА/60 мА/600 мА ±(0.8% + 3) 10 А ±(1.2% + 3)	200 мкА/2 мА/20 мА/200 мА ±(0.5% + 5) 10 А ±(0.8% + 15)
Переменный ток			600 мкА/6 мА/60 мА/600 мА ±(1.5% + 3) 10 А ±(2.0% + 3)	600 мкА/6 мА/60 мА/600 мА ±(1.0% + 3) 10 А ±(1.5% + 3)	200 мкА/2 мА/20 мА/200 мА ±(0.8% + 25) 10 А ±(1.0% + 25)
Сопротивление	200 Ом/2 кОм/20 кОм/200 кОм/2 МОм/20 МОм ±(1.2% + 5)	200 Ом/2 кОм/20 кОм/200 кОм/2 МОм/20 МОм ±(1.0% + 3)	600 Ом/6 кОм/60 кОм/600 кОм/6 МОм/60 МОм ±(1.0% + 3)	600 Ом/6 кОм/60 кОм/600 кОм/6 МОм/60 МОм ±(0.8% + 3)	200 Ом/2 кОм/20 кОм/200 кОм/2 МОм ±(1.0% + 15) 20 МОм/100 МОм ±(3.0% + 25)
Ёмкость			10 нФ/100 нФ/1 мкФ/10 мкФ/100 мкФ/1 мФ/10 мФ ±(4.0% + 5) 100 мФ ±(5.0% + 5)	10 нФ/100 нФ/1 мкФ/10 мкФ/100 мкФ/1 мФ/10 мФ ±(4.0% + 3) 100 мФ ±(5.0% + 5)	2 нФ/20 нФ/200 нФ/2 мкФ/20 мкФ/200 мкФ/2 мФ/20 мФ ±(4.0% + 50)
Частота			10 Гц/100 Гц/1 кГц/10 кГц/100 кГц/1 МГц/10 МГц ±(1.0% + 3)	10 Гц/100 Гц/1 кГц/10 кГц/100 кГц/1 МГц/10 МГц ±(1.0% + 3)	200 Гц/2 кГц/20 кГц/200 кГц/2 МГц ±(1.0% + 30)10 МГц ±(3.0% + 30)
Коэффициент заполнения			1~99% ±(3.0% + 3)	1~99% ±(1.0% + 2)	1~99% ±(3.0% + 30)
Диапазон измерения температуры			-20 °C~1000 °C	-20 °C~1000 °C	-40 °C~1000 °C
Источник питания	2*1,5 В тип AAА, от 200 ч работы	2*1,5 В тип AAА	2*1,5 В тип AAА	2*1,5 В тип AA	2*1,5 В тип AA
Рабочая температура	от 0 до +40 °C		от 0 до +40 °C		от 0 до +40 °C

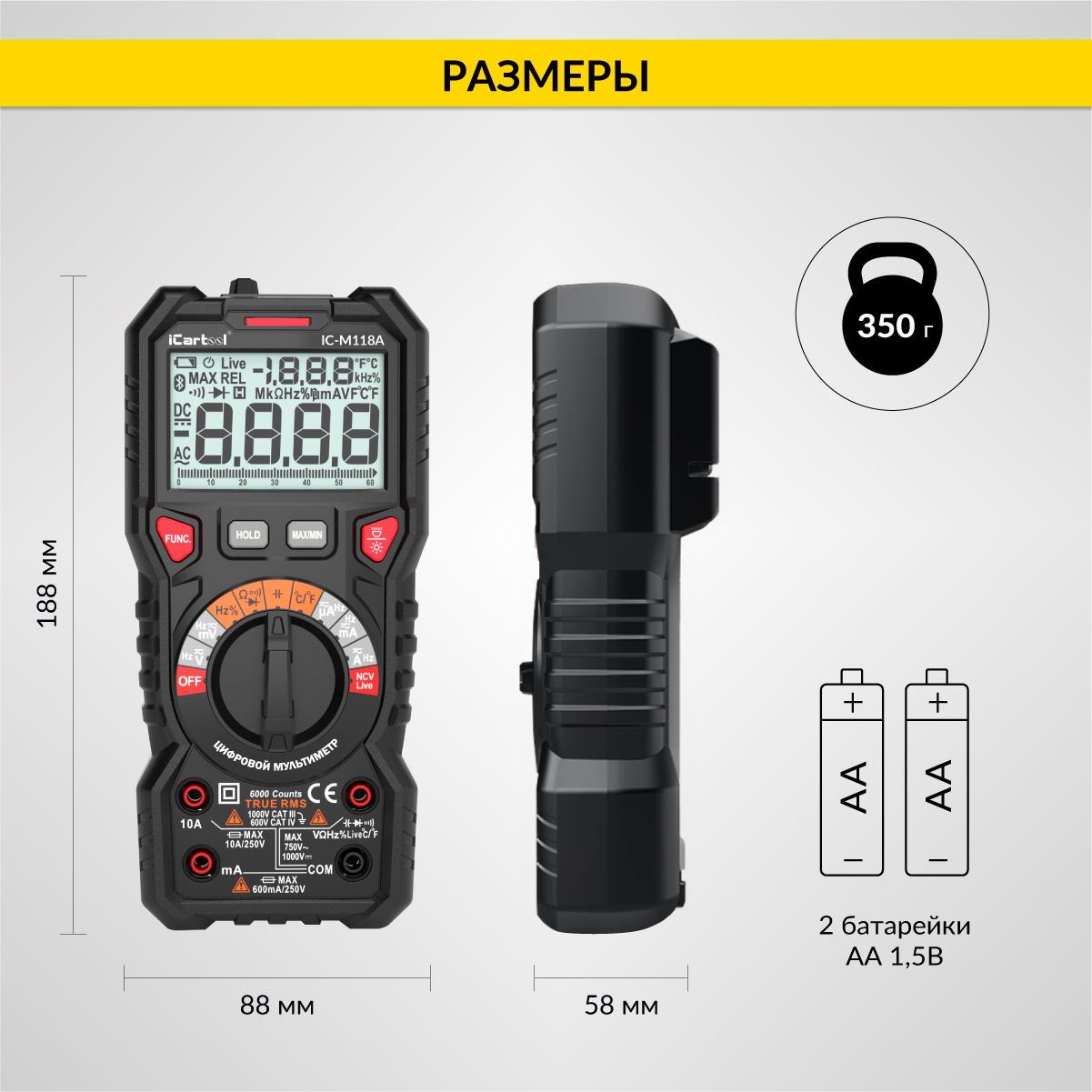

Размер изделия	67x36х129 мм	75x46х148 мм	75x46х151 мм	88x58x188 мм	88x53x190 мм
Вес изделия	130 г	207 г	217 г	350 г	350 г
Госреестр СИ	№ 99153-26	№ 99153-26	№ 99153-26	№ 99153-26	№ 99153-26
Гарантия	36 мес., кроме щупов	36 мес., кроме щупов	36 мес., кроме щупов	36 мес., кроме щупов	36 мес., кроме щупов

Вопросы и ответы

Можно ли работать во вводном щите?

Да. CAT IV 600 В допускает замеры от ввода в здание до этажного щита, CAT III 1000 В — от щита до розеток.

Годится ли для автомобиля?

Да. Им проверяют АКБ и бортовую сеть, ищут утечку тока, смотрят ШИМ-сигналы, а термопарой меряют температуру.

Какую модель взять для машины?

Для АКБ и проводки достаточно IC-M810L или IC-M830L. Ток до 10 А, температура и NCV в небольшом корпусе — у IC-M113C. IC-M118A — старшая модель с CAT IV 600 В и напряжением до 1000 В, а для точной электроники есть IC-M120 на 20 000 отсчётов.

Чем отличается от IC-M113C?

У IC-M118A категория CAT III 1000 В / CAT IV 600 В вместо CAT III 600 В, напряжение до 1000 В, фиксация MIN, аналоговая шкала, подсветка гнёзд и щупы 120 см. IC-M113C меньше и легче — 217 г против 350 г.

Что даёт True RMS?

Правильное действующее (среднеквадратичное) значение переменного тока и напряжения. Прибор без True RMS усредняет сигнал и верен только на чистой синусоиде, а с True RMS цифры правильные и при искажённой форме — у инверторов, импульсных блоков питания, регуляторов.

Чем отличается от IC-M120?

У IC-M120 20 000 отсчётов вместо 6000, на постоянном напряжении ±(0,08% + 5) против ±(0,5% + 3), сопротивление до 100 МОм. Категории безопасности и питание у моделей одинаковые.

Как проверить катушку зажигания?

Снимите с катушки разъём и выберите сопротивление. Приложите щупы сначала к выводам первичной обмотки, потом — вторичной, и сверьте цифры с данными на ваш автомобиль.

Как найти утечку тока?

Выключите зажигание и потребители, снимите клемму с «минуса» АКБ. Переключателем выберите ток и подключите прибор в разрыв между клеммой провода и «минусом» батареи. Пределы от 600 мкА показывают ток в спящем режиме — сравните его с нормой для своей машины.

Как найти скрытую проводку?

Режимом NCV: прибор чувствует переменное напряжение в проводе без контакта и подаёт сигнал светом и звуком. Провод должен быть под напряжением — NCV реагирует на поле переменного тока.

Как хранить щупы?

Намотайте их на корпус: витки держатся в зауженной части, а наконечники вставляются в пазы чехла сзади.

В каком порядке подключать щупы?

Сначала к нейтрали или заземлению, затем к проводу под напряжением. Отсоединяют в обратном порядке.

Какое напряжение предельное?

Переменное — не выше 750 В, постоянное — до 1000 В; на вводе в здание (CAT IV) — не выше 600 В.

Внесён ли в Госреестр СИ?

Да, запись № 99153-26. Мультиметр поставляется без первичной поверки, межповерочный интервал — 2 года.

Какая гарантия?

36 месяцев со дня продажи. Щупы — расходный материал, на них гарантия не распространяется. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
