Замена импульсного колеса датчика коленвала Land Rover 2.7L

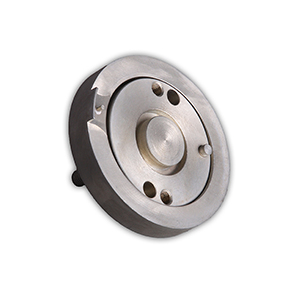

Для замены импульсного колеса датчика коленвала используется специальный инструмент. Ниже приведена процедура установки колеса с помощью специального инструмента CAR-TOOL. Для установки необходимо использовать специальный инструмент Land Rover 303-1130 (артикул инструмента для заказа CT-L3000)
![l3000.jpg l3000.jpg](/upload/medialibrary/749/l3000.jpg)
ПРИМЕЧАНИЕ: При каждом демонтаже кольцо датчика СКР подлежит отбраковке и замене.
1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры.
Приподнимите и подоприте автомобиль.
2. Модели с механической коробкой передач: снимите маховик. Для получения дополнительной информации обратитесь к Маховик (12.53.07)
3. Модели с автоматической коробкой передач: снимите гибкую пластину. Для получения дополнительной информации обратитесь к Гибкий диск (12.53.13)

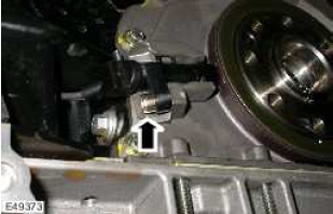

4. Снимите датчик СКР. Выверните болт с шестигранным шлицем.
![land_2.jpg land_2.jpg](/upload/medialibrary/db0/land_2.jpg)

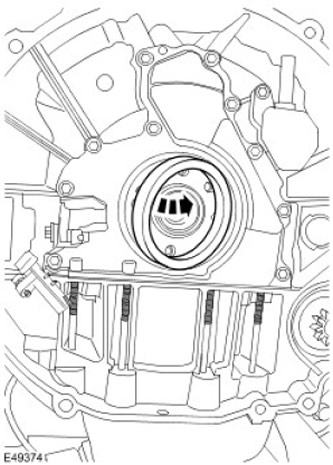

5. ВНИМАНИЕ: Действуйте осторожно во избежание повреждения коленчатого вала.
Снимите кольцо датчика CKP. Аккуратно снимите кольцо датчика СКР.
![land_3.jpg land_3.jpg](/upload/medialibrary/ff0/land_3.jpg)
Установка

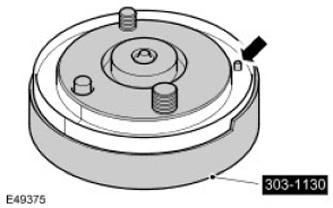

1. Установите новое кольцо датчика СКР на специальный инструмент.
Вращайте специальный инструмент до конца резьбы.
Введите кольцо датчика СКР в зацепление с установочным штифтом.
![land_4.jpg land_4.jpg](/upload/medialibrary/047/land_4.jpg)

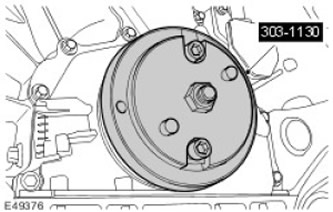

2. Установите кольцо датчика CKP на коленчатый вал.
Очистите контактные поверхности деталей.
Выровняйте штифт и установите специальный инструмент на коленчатый вал.
Затяните 2 болта с шестигранным шлицем.
Затяните гайку специального инструмента для установки датчика СКР на коленчатый вал.
Снимите специальный инструмент.
![land_5.jpg land_5.jpg](/upload/medialibrary/1dc/land_5.jpg)
3. Установите датчик СКР. Затяните болт с шестигранным шлицем (момент затяжки 6 Нм).
4. Модели с механической коробкой передач: установите маховик. Для получения дополнительной информации обратитесь к Маховик (12.53.07)
5. Модели с автоматической коробкой передач: снимите гибкую пластину. Для получения дополнительной информации обратитесь к Гибкий диск (12.53.13)
