Приспособление для замены сайлентблоков
Приспособление для замены сайлентблоков передних рычагов
В этой статье расскажем, как пользоваться специальным приспособлением для замены сайлентблоков передних рычагов автомобилей Мерседес в кузовах W203, W211 и W220. Прелесть данного приспособления заключается в том, что все работы по замене сайлентблоков передних рычагов выполняются прямо на автомобиле, нет необходимости снимать рычаг полностью. Именно этот факт является основным, который влияет на сокращение времени на слесарные работы по ремонту подвески Мерседеса.
Комплект приспособления для замены сайлентблоков

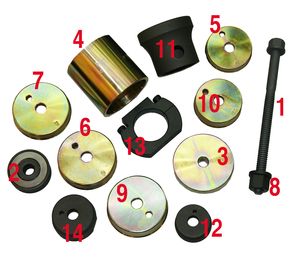

Специальный набор приспособлений для ремонта ходовой Мерседес состоит из следующих компонентов, таблица ниже.
|
№ |
Описание |
Размеры |
|
1 |
Ходовой винт |
M14ХР3 |
|
2 |
Упорный подшипник |
|
|
3 |
Упорная шайба |
Ø84 мм / 20мм |
|
4 |
Оправка |
Ø81 мм / |
|
5 |
Съемная шайба |
Ø69 мм / |
|
6 |
Установочная оправка |
Ø82 мм / |
|
7 |
Упорная шайба |
Ø82 мм / |
|
8 |
Гайка |
M14ХР3 |
|
9 |
Установочная оправка |
Ø82 мм / |
|
10 |
Съемная оправка |
Ø69 мм / |
|
11 |
Упорная шайба |
Ø80 мм / |
|
12 |
Съемная шайба |
Ø50 мм / |
|
13 |
Зажим |
Ø90 мм |
|
14 |
Установочная оправка |
Ø59 мм / |
|
15 |
Кейс для хранения |
|
Процедуры замены сайлентблоков с помощью приспособлений для ремонта ходовой

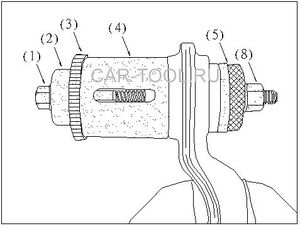

Порядок демонтажа сайлентблоков передних рычагов, согласно номерам приспособлений из набора инструментов (кузова W220,W203)

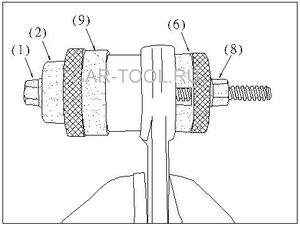

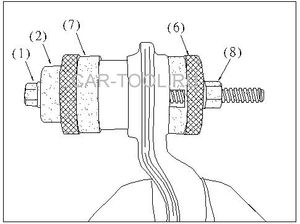

Порядок монтажа сайлентблоков передних рычагов, согласно номерам специнстурмента для Мерседес (кузова W220,W203)

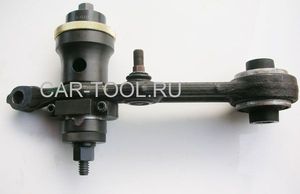

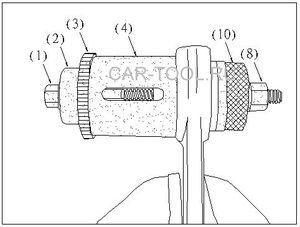

Порядок демонтажа сайлентблоков передних рычагов, с помощью приспособлений (кузов W211)

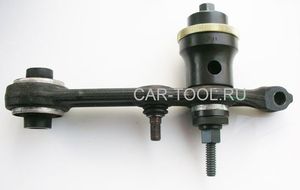

Порядок монтажа сайлентблоков передних рычагов, согласно номерам из приведенной выше таблицы приспособлений (кузов W211)

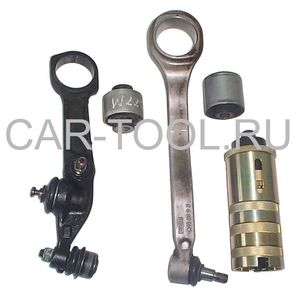

Использование набора приспособлений для замены сайлентблоков передних рычагов стойки амортизатора, можно выполнить также прямо на автомобиле, не снимая рычага с подвески. Для этого нам понадобиться следующий компоненты из набора приспособления для снятия сайлентблоков, см. рисунок выше (№ 11, 12, 13, 14). Пример использования приспособлений для снятия сайлентблока с рычага приведен ниже.
Перед установкой нового сайлентблока необходимо его сжать с помощью зажима № 13, после чего установить в рычаг с помощью приспособлений из набора.
В заключении можно сказать, что использование данных наборов приспособлений для снятия сайлентблоков будем весьма кстати. С помощью данных приспособлений слесарные работы станут намного приятнее для механиков и слесарей, при этом не только идет сокращение рабочего времени, но также и увеличивается потенциал и уважение клиентов автомобиля, зная, что их железной конь обслуживается с помощью профессиональных инструментов. Данный комплект приспособлений для замены сайлентблоков – отличное решение для профильных мастерских. Купить другие приспособления для ремонта ходовой можно по этой ссылке.
