Регулировка фаз газораспределения (N40 / N45)

Регулировка фаз газораспределения (N40 / N45)

Необходимые приспособления для настройки фаз ГРМ:

  •  00 9 250
  •  11 7 251
  •  11 7 252
  •  11 7 253
  •  11 7 260
  •  11 9 190
  •  11 9 340

Необходимые подготовительные операции:

  •  Проверить фазы газораспределения распредвалов.

Распредвал впускных клапанов:
Примечание:

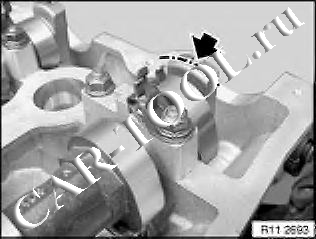

Лыска для фиксирования распределительного вала на верхней стороне имеет закругление, а
на нижней стороне — прямая.
При положении поршня 1-го цилиндра в ВМТ конца такта сжатия лыска с закруглением
показывает вверх по направлению оси цилиндра.

Распредвал выпускных клапанов:
Примечание:
Лыска для фиксирования распределительного вала на верхней стороне имеет закругление, а
на нижней стороне — прямая.
При положении поршня 1-го цилиндра в ВМТ конца такта сжатия лыска с закруглением
показывает вверх по направлению оси цилиндра.

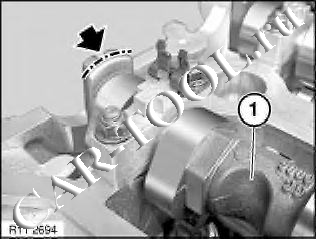

Дополнительное отличие:
При положении поршня 1-го цилиндра в ВМТ конца такта сжатия пазы (1) показывают в
сторону выпуска.

Примечание:

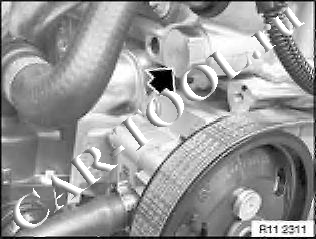

Отверстие для фиксирования в положении в ВМТ находится на стороне впуска ниже стартера.
Для облегчения доступа: Освободить провод в районе отверстия для фиксирования из
зажимов и оттянуть в сторону.

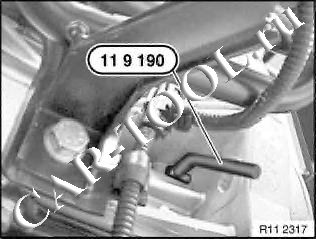

Зафиксировать двигатель с помощью приспособления 11 9 190 при положении
поршня 1-го цилиндра в ВМТ конца такта сжатия.

Только АКПП
На рисунке показано без АКПП.
Предупреждение!

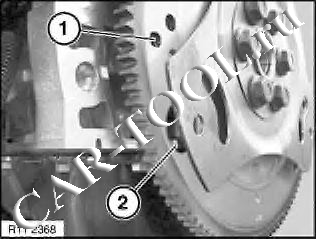

У двигателей с АКПП рядом с отверстием (1) для фиксирования в положении в ВМТ имеется
большое отверстие (2), которое можно перепутать с отверстием для фиксирования.
Если маховик зафиксирован в правильном отверстии (1) с помощью приспособления
11 9 190, двигатель больше не проворачивается за центральный болт

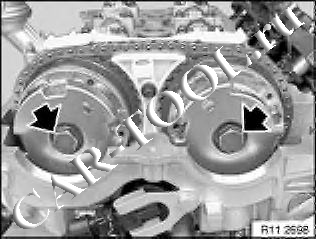

Ослабить болты крепления исполнительных узлов выпуска и впуска и затем снова завернуть
до прилегания.

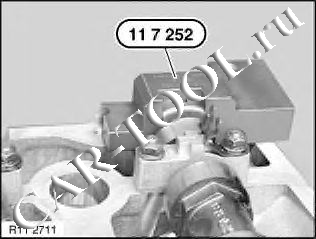

Установить приспособление 11 7 252 на распредвал впускных клапанов и выставить
распредвал впускных клапанов так, чтобы приспособление 11 7 252 без зазоров легло
на головку блока цилиндров.

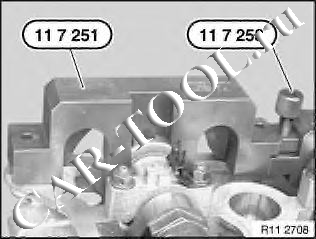

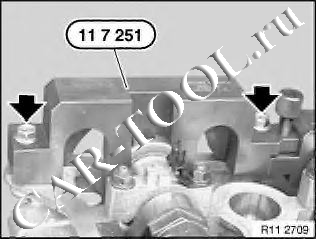

Установить приспособление 11 7 251 на распредвал выпускных клапанов.
Вывернуть приспособление 11 7 253.
Удерживать распредвал впускных клапанов с помощью приспособления 11 7 251 так, чтобы
оно без зазоров легло на головку блока цилиндров.

Вставить болты крепления приспособления 11 7 251 и затянуть на головке блока
цилиндров.

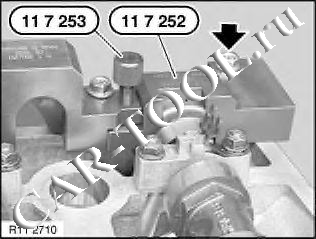

Затянуть от руки приспособление 11 7 253 так, чтобы оно оперлось на приспособление
11 7 252.
Вставить болт крепления приспособления 11 7 252 и затянуть на головке блока
цилиндров.

Снять плунжер натяжителя цепи.

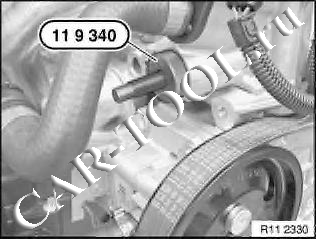

Вставить приспособление 11 9 340 в отверстие в головке блока цилиндров и от руки
ввернуть регулировочный болт до прилегания, не натягивая при этом приводную цепь.

Примечание:
Заменить болты крепления исполнительных узлов впуска и выпуска.
Вставить новые болты крепления исполнительных узлов впуска и выпуска и
завернуть до прилегания.

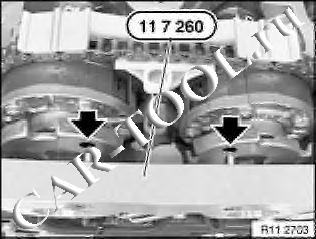

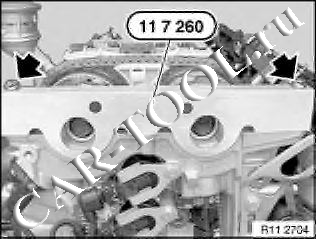

Установить приспособление 11 7 260, как показано на рисунке.
Выставить фиксирующие отверстия колес датчиков относительно центрирующих штифтов
на приспособлении 11 7 260.

Зафиксировать колеса датчиков с помощью приспособления 11 7 260.
Закрепить болтами приспособление 11 7 260 на головке блока цилиндров.

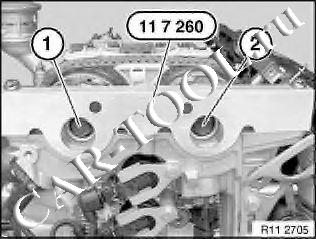

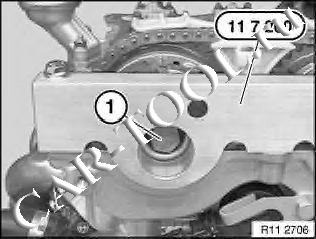

Ослабить болт (1) исполнительного узла выпуска на пол-оборота.

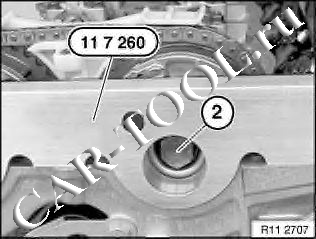

Ослабить болт (2) исполнительного узла впуска на пол-оборота.
Надеть торцевую головку на болты (1 и 2) и от руки завернуть их до прилегания.

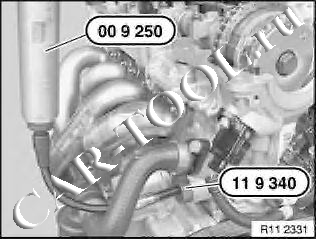

Создать предварительный натяг планки натяжителя вращением регулировочного болта
с помощью приспособления 00 9 250 или обычным динамометрическим ключом с
моментом 0,6 Нм.

Затянуть болт (1) крепления исполнительного узла выпуска.
Момент затяжки 11 36 16AZ.

Затянуть болт (2) крепления исполнительного узла впуска.
Момент затяжки 11 36 16AZ.

Снять приспособление 11 7 260.

Ослабить и снять приспособление 11 9 340.

Примечание:
Для описанной далее проверки фаз газораспределения должен быть установлен
фирменный натяжитель цепи.
Установить плунжер натяжителя цепи.

Примечание:
Фазы газораспределения отрегулированы
правильно, если приспособление 11 7 252
прилегает к головке блока цилиндров без
зазоров, или приподнято относительно
стороны выпуска максимум на 0,5 мм.
Примечание:
Фазы газораспределения отрегулированы
правильно, если приспособление 11 7 251
прилегает к головке блока цилиндров без
зазоров, или приподнято относительно
стороны выпуска максимум на 1,0 мм.
Снять все приспособления.
Собрать двигатель.
