Снятие и установка / замена рычагов толкателей левых впускных клапанов (N62 с 09/2003 и N62TU)

Снятие и установка / замена рычагов толкателей левых впускных клапанов (N62 с 09/2003 и N62TU)

Необходимые приспособления:

  •  11 9 470
  •  11 9 473

(сторона цилиндров 5-8)

Снятие рычагов толкателей описывается отдельно от установки.
Необходимые подготовительные операции:

  •  Снять двигатель регулировки левого эксцентрикового вала.
  •  Снять катушки зажигания цилиндров 5-8.
  •  Снять крышку левой головки блока цилиндров.
  •  Вывернуть свечи зажигания цилиндров 5-8.
  •  Снять левые исполнительные узлы VANOSстороны впуска и выпуска.

Предупреждение!
Сначала нужно провернуть распредвал впускных клапанов так, чтобы при снятии опорной перемычки промежуточные рычаги
не соскользнули и не повредили распределительный вал.

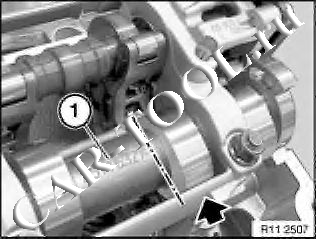

Провернуть распредвал впускных клапанов против направления вращения так, чтобы надпись (1) была обращена вверх по
направлению оси 8-го цилиндра, и кулачок встал горизонтально.

Предупреждение!
Крышки подшипников для распредвалов цилиндров 1-4 и 5-8 нельзя менять местами.
Примечание:
Крышки подшипников распредвала впускных клапанов на стороне цилиндров 5-8 имеют маркировку R E1-R E5, читаемую со стороны впуска.

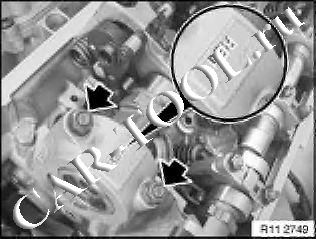

Отвернуть гайки крепления и снять крышку подшипника R E1.

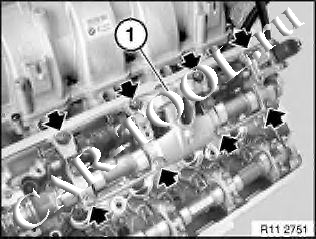

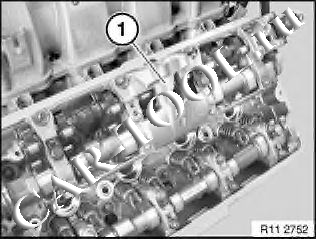

Отвернуть 8 гаек крепления опорной перемычки (1), начиная с крайних гаек и двигаясь к центру.

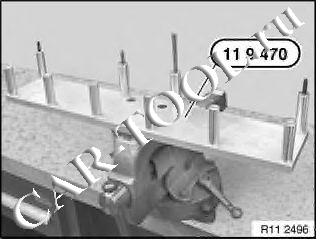

Зажать приспособление 11 9 470 в тисках, как показано на рисунке.

Предупреждение!
Не переворачивать опорную перемычку (1). Осторожно вынуть опорную перемычку (1) движением вверх.

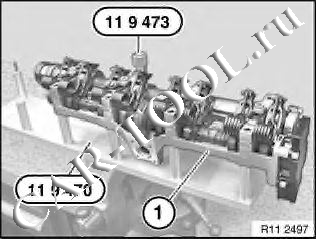

Уложить опорную перемычку (1) вместе с распредвалом впускных клапанов и эксцентриковым валом, как показано на
рисунке, на приспособление 11 9 470.
Зафиксировать опорную перемычку (1) гайкой (приспособление 11 9 473).

Предупреждение!
Нижняя часть опорной перемычки (1) обработана вместе с головкой блока цилиндров, поэтому ее нельзя переставлять.
Примечание:
Нижняя часть опорной перемычки (1) остается на головке блока цилиндров.

Предупреждение!

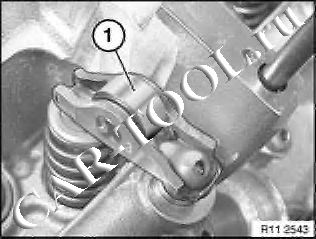

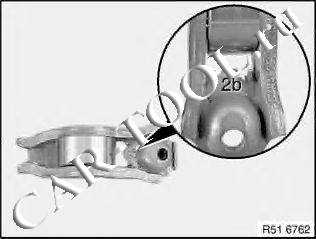

Рычаги (1) толкателей разделены на классы по допускам.
Классы допусков обозначаются, как показано на рисунке, цифрами от 1 до 4.
Рычаги (1) толкателей, бывшие в эксплуатации, можно снова использовать только на тех же самых местах.
Снять рычаги (1) толкателей на стороне впускаи сложить по порядку.

Только при замене:
При замене рычагов (1) толкателей на стороне впуска:
Рычаги толкателя имеют новые классы допусков и их необходимо привести в соответствие со старыми классами и установить на те же самые места.
Старый класс 1 = новый класс 2A
Старый класс 2 = новый класс 2A
Старый класс 3 = новый класс 2B
Старый класс 4 = новый класс 2B
Установка:
Установка рычагов толкателей описывается отдельно от снятия.
Очистить все постели подшипников и кулачки распредвала впускных клапанов и смазать моторным маслом.

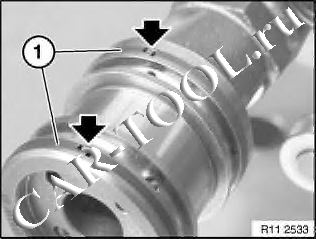

Концы колец (1) прямоугольного сечения показывают вверх.
Убедиться, что концы колец (1) прямоугольного сечения защелкнулись.

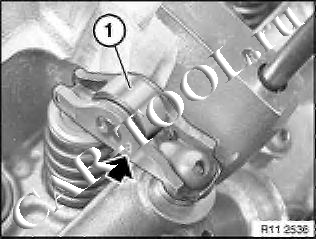

Установить рычаги (1) толкателей на стороне впуска.
Предупреждение!

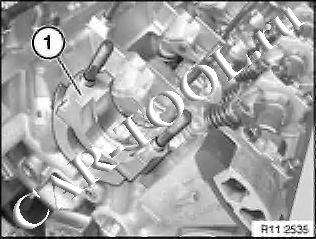

Рычаги (1) толкателей легко сдвигаются при установке опорной перемычки.
Убедиться, что рычаги (1) толкателей зафиксированы, как показано на рисунке,
на элементах гидравлической системы компенсации клапанного зазора и на клапанах.
Выровнять рычаги (1) толкателей.

Снять приспособление 11 9 473.
Снять приспособление 11 9 470 с опорной перемычки (1).

Предупреждение!
Не переворачивать опорную перемычку (1).
Установить опорную перемычку (1) движением сверху вниз и осторожно привести в соприкосновение с головкой блока
цилиндров.
Установить гайки и завернуть их от руки до прилегания.
Предупреждение!
Убедиться, что промежуточный рычаг или рычаг толкателя не соскользнули.
Затянуть гайки от середины к краям.
Момент затяжки 11 31 1AZ.

Предупреждение!
Крышки подшипников для распредвалов цилиндров 1-4 и 5-8 нельзя менять местами.
Установить крышку подшипника R E1 так, чтобы маркировка читалась со стороны впуска.
Установить гайки и затянуть их.
Момент затяжки 11 31 1AZ.





Предупреждение!
Крышки подшипников для распредвалов цилиндров 1-4 и 5-8 нельзя менять местами.
Установить крышку подшипника R E1 так, чтобы маркировка читалась со стороны впуска.
Установить гайки и затянуть их.
Момент затяжки 11 31 1AZ.

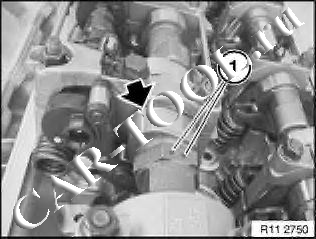

Провернуть распредвал впускных клапанов в направлении вращения так, чтобы кулачок 5-го
цилиндра встал наклонно вверх, как показано на рисунке.
Примечание:
Маркировка (1) на шестиграннике распредвала впускных клапанов расположена сверху.

Установить левые исполнительные узлы VANOSстороны впуска и стороны выпуска.
Ввернуть свечи зажигания цилиндров 5-8.
Установить крышку левой головки блока цилиндров.
Установить катушки зажигания цилиндров 5-8.
Установить двигатель регулировки левого эксцентрикового вала.
Собрать двигатель.
