Упор VAG 30-23 Car-Tool CT-3189

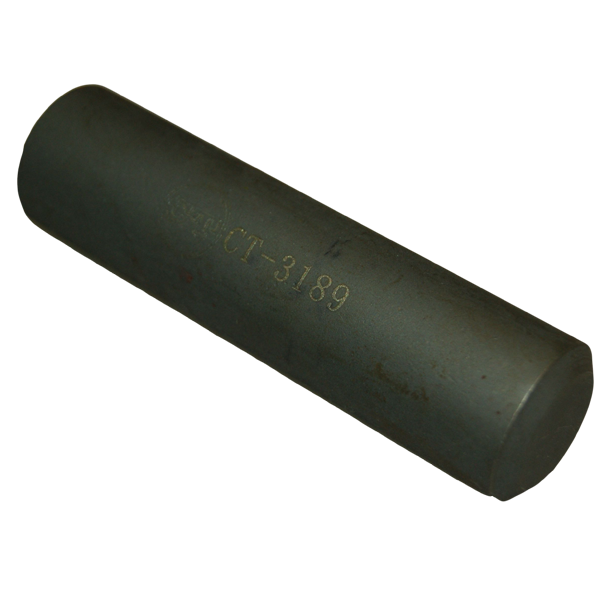

Упор VAG 30-23 Car-Tool CT-3189 — цилиндрическая проставка под пресс — аналог VAG 30-23 для ремонта механических коробок Volkswagen, Audi, Skoda и Seat. Через неё усилие пресса передаётся на шестерню, подшипник или ось сателлитов: так собирают и разбирают валы коробок 02K, 02T, 02U, 0AF–0AJ, 02Q, 01E, 0A1, 01X, 02X и 0B1–0B4. Одна гладкая деталь массой 0,42 кг.

Где пригодится

• напрессовка шестерён и подшипников на первичный и вторичный валы при сборке МКПП (на 02K — в том числе шестерни 4-й передачи);
• выпрессовка подшипников при разборке первичного вала;
• выпрессовка оси сателлитов дифференциала: дифференциал ставят под пресс пружинным штифтом оси к упору;
• запрессовка игольчатого подшипника первичного вала в двухмассовый маховик на МКПП 0B1–0B4;
• разборка и сборка КПП 01E, 0A1, 01X, 02X и дифференциала 0A3 на Audi A4.

Чем удобна модель

• 0,42 кг, одна деталь — гладкий цилиндр без резьб и сменных частей;
• 14 типов коробок 1995–2016 годов — от Golf IV до Audi A4 B8 и A5;
• подходит к оснастке VAG — работает с прессовым инструментом VW 412, VW 408 A, VW 554 и опорными плитами;
• не только валы — через тот же упор выпрессовывают ось сателлитов и ставят подшипник в маховик.

Как подобрать

По буквенному коду коробки: он на наклейке с данными автомобиля (в багажнике или в сервисной книжке) и на корпусе КПП. 02K и 02T — VW Golf IV, Audi A3 (8L), Audi A1 (02T): напрессовка шестерён на вал, разборка и сборка первичного вала. 02U — VW Polo V и Audi A1; 0AF, 0AG, 0AH, 0AJ — VW Golf V, Golf VI, Jetta и Audi A3 (8P): первичный вал. 02Q 4WD — Golf V/VI 4Motion и A3 (8P) quattro: выпрессовка оси сателлитов. 01E, 0A1, 01X, 02X и дифференциал 0A3 — Audi A4 (B5, B6/B7) и A4 Cabriolet. 0B1, 0B2, 0B3, 0B4 — Audi A4 (B8) и A5: игольчатый подшипник двухмассового маховика. Коробки 02T, 02U, 0AF, 0AJ и 02Q стоят и на Skoda и Seat. На те же коробки 02Q есть упор CT-3773 (VW 433) — с ним разбирают валы и дифференциал.

Что ещё пригодится:

• пресс — без него упор не работает;
• прессовый инструмент и опорные плиты VAG под вашу коробку: VW 412, VW 408 A, VW 554 — в комплект не входят;
• CT-3773 — упор VW 433 для валов и подшипников 02Q, 02M, 02S, 0A4 и других.

Комплект поставки

• упор цилиндрический VAG 30-23 — 1 шт.

Где применяется

Вопросы и ответы

Подойдёт ли CT-3189 к моей коробке?

Проверьте код КПП по списку выше. Буквенный код есть на наклейке с данными машины и на корпусе коробки.

Подходит ли для направляющих втулок клапанов?

Нет, упор 30-23 — для ремонта МКПП. Втулки на 2-клапанных ГБЦ VW меняют выколоткой 3121 и развёрткой 3120, на 5-клапанных ГБЦ Audi — инструментом 3360, 3361 и VW 411.

Нужен ли на Golf V с коробкой 0AJ?

Да. На Golf V с 0AJ и 0AG через него разбирают и собирают первичный вал.

Подходит ли для Skoda и Seat?

Да, если коробка из списка: 02T, 02U, 0AF, 0AJ и 02Q ставили и на Skoda, и на Seat. Сверяйте по коду КПП.

Нужен ли для полноприводных КПП?

Да. На 02Q 4WD (Golf 4Motion, A3 quattro) им выпрессовывают ось сателлитов, на 01E и 02X 4WD (Audi A4) — разбирают КПП и дифференциал.

Можно обойтись без пресса?

Нет. Это проставка: усилие создаёт пресс, а 30-23 передаёт его на подшипник, шестерню или ось.

Что ещё понадобится?

Пресс и прессовая оснастка VAG под вашу коробку — например, VW 412, VW 408 A, VW 554 и опорные плиты.

Пригодится ли при ремонте сцепления?

Да. На МКПП 0B1–0B4 (Audi A4 B8, A5) им ставят игольчатый подшипник первичного вала в двухмассовый маховик.

Что в комплекте?

Одна деталь — гладкий цилиндрический упор массой 0,42 кг.

По какому номеру искать?

По оригиналу VAG 30-23 (Extension, Drift sleeve, Attachment 30-23 — удлинитель для пресса) и по коду коробки передач.

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
