Установочный набор для ГРМ VW 2.5 TDI Car-Tool CT-1467 — семь приспособлений — аналоги VAG T10193, T10194, T10199, T10199/1, T10225, T10226 и T10234 — для установки фаз на дизелях 2.5 TDI PD R5 с шестерёнчатым приводом ГРМ. Это Volkswagen Touareg (7L) 2003–2010 и Transporter T5 / Multivan 2003–2009; на 4.9 V10 TDI набор закрывает распредвал, а для коленвала нужны ещё T10195 и T10200.
Где пригодится
- фиксация распредвала и коленвала в положении установки фаз на 2.5 TDI R5;
- снятие и установка шестерни привода распредвала, выборка люфта держателями T10199 и T10199/1;

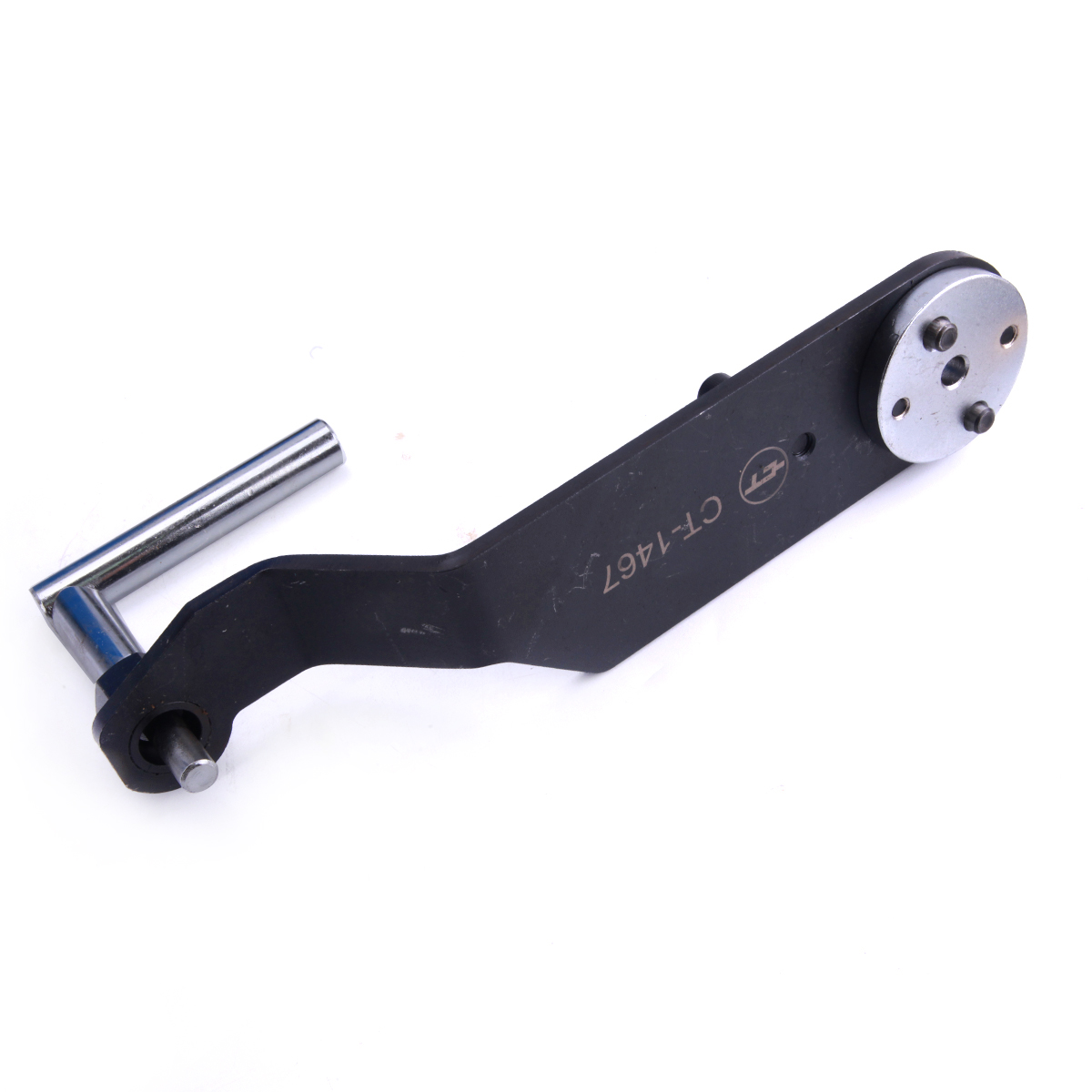

- проворот коленвала при выставлении фаз приспособлением T10225;
- предварительный натяг компенсационной шестерни распредвала — выставление зазора в шестерёнчатом приводе (T10234 с динамометрическим ключом 3/8″);
- работа с распредвалом 4.9 V10 TDI — фиксатором T10194.
Чем удобна модель
- два фиксатора распредвала — T10193 для 2.5 TDI R5 и T10194 для 4.9 V10 TDI;

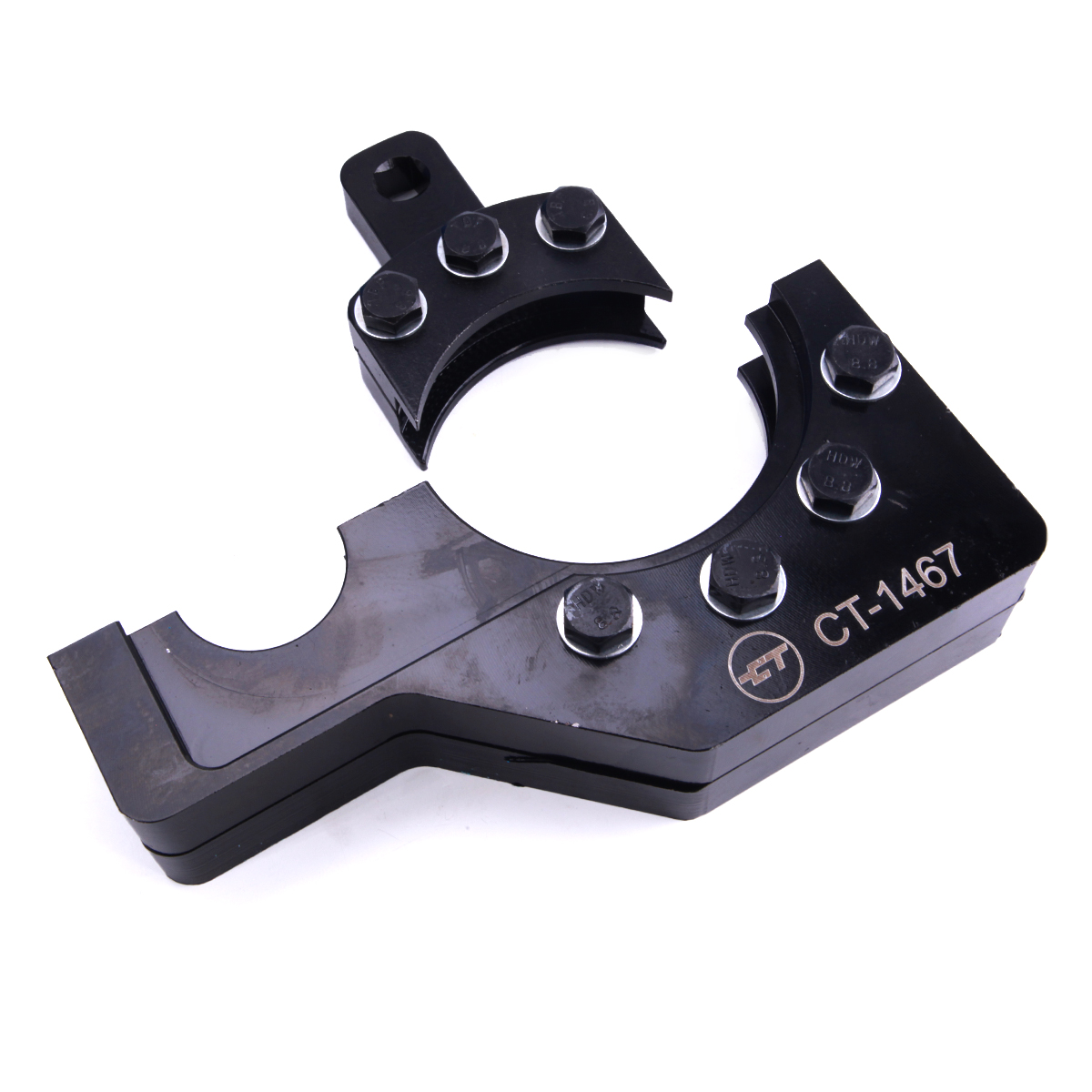

- клеммное приспособление из 2 частей — T10199 и T10199/1 держат компенсационную шестерню и выбирают зазор, подходят к 5- и 10-цилиндровым дизелям;
- T10225 и T10226 — проворот и фиксатор коленвала R5 в одном наборе;
- T10234 под ключ 3/8″ — насадка для динамометрического ключа, натяг шестерни задают по моменту;

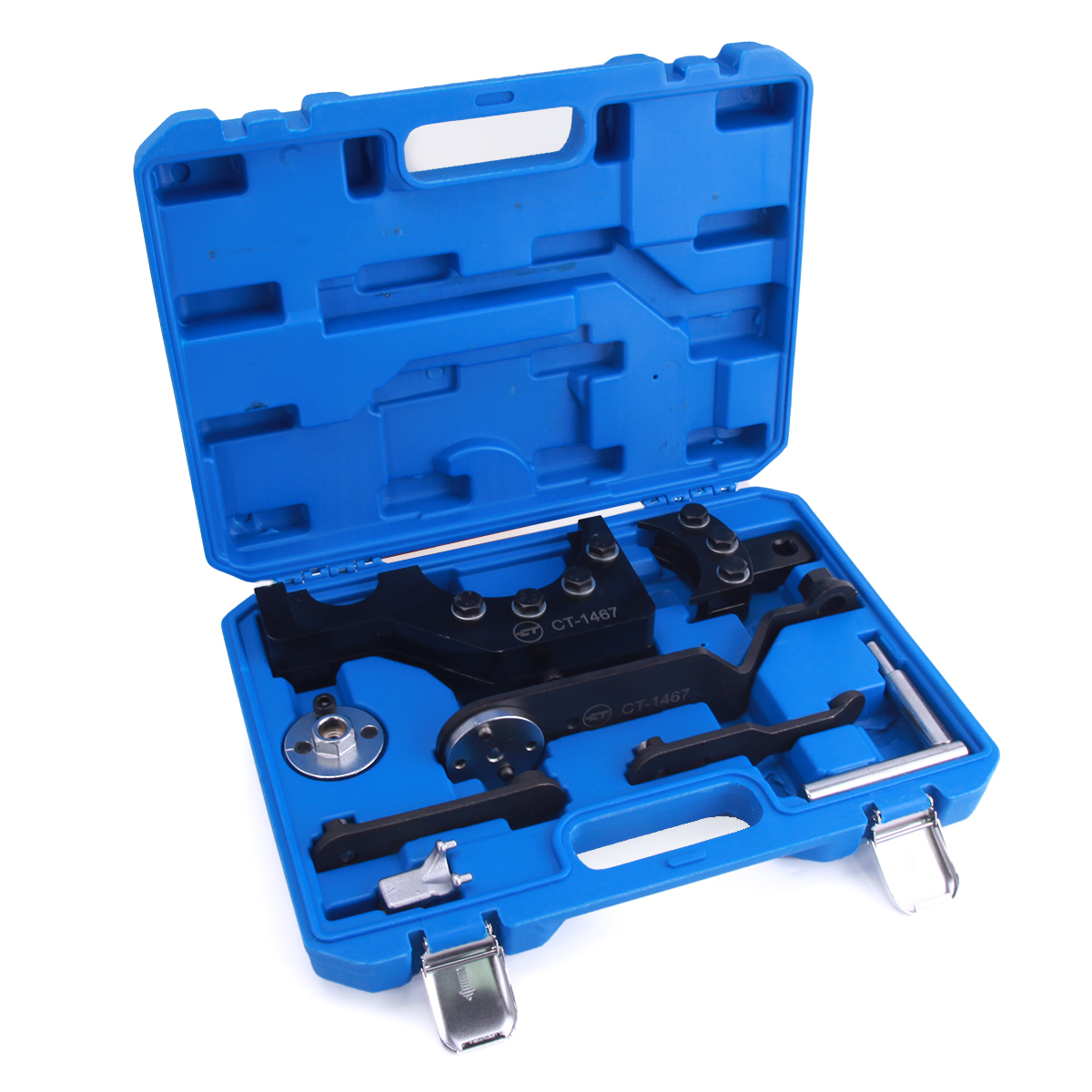

- пластиковый кейс — все 7 предметов на своих местах.
Как подобрать по коду двигателя
Код — на наклейке с данными автомобиля (в багажнике или в сервисной книжке) и на блоке цилиндров; ориентируйтесь на него, а не на объём. 2.5 TDI PD R5: AXD, AXE, BAC, BLJ, BLK, BNZ, BPC, BPD, BPE — Touareg (7L) 2003–2010, Transporter T5 и Multivan 2003–2009 (держатели T10199 для Transporter — с модельного 2004 года). 4.9 (5.0) V10 TDI PD: AYH, BKW, BLE, BWF — Touareg (7L) и Phaeton 2003–2010; для них из набора нужны только T10194 и T10199, а фиксатор коленвала T10195 и направляющие T10200 — в наборе CT-1466. Все эти двигатели — с насос-форсунками и шестерёнчатым приводом ГРМ.
Что ещё пригодится:
- динамометрический ключ с квадратом 3/8″ — для T10234;
- набор CT-1466 — фиксатор коленвала V10 T10195 и направляющие T10200 для 4.9 V10 TDI.

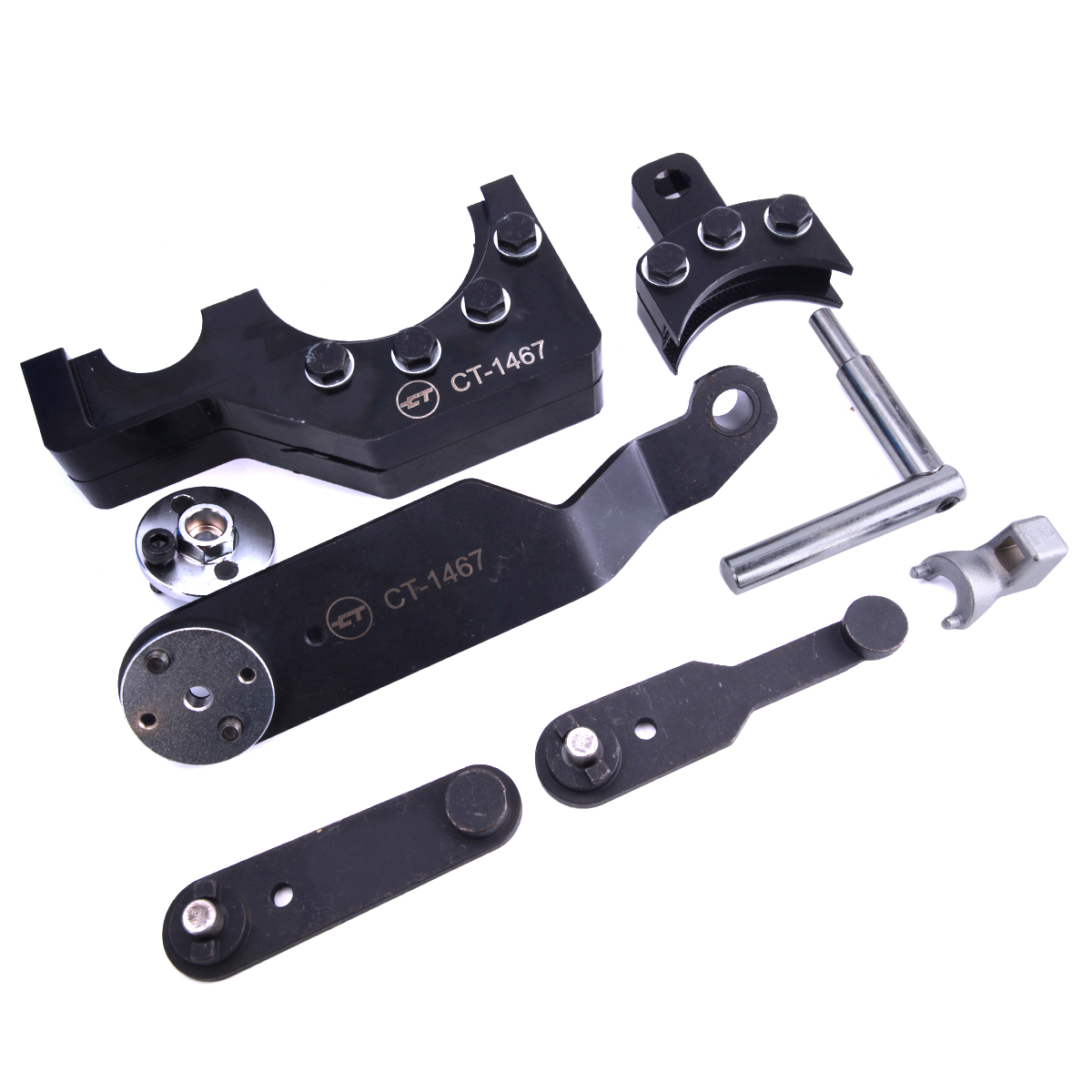

Комплект поставки
- фиксатор распредвала 2.5 TDI R5 T10193 — 1 шт.;
- фиксатор распредвала 4.9 V10 TDI T10194 — 1 шт.;

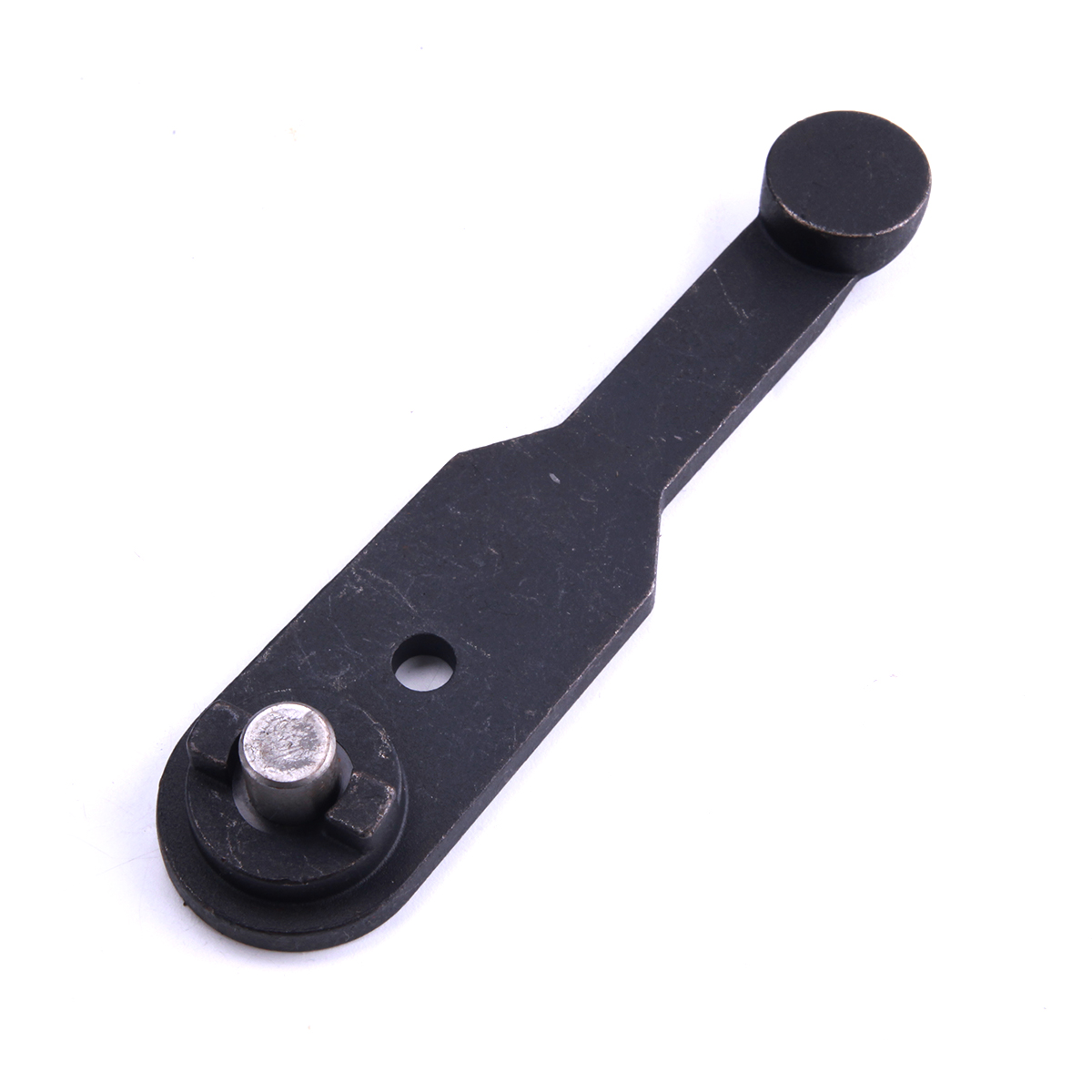

- держатели шестерни распредвала T10199 и T10199/1 — 2 шт.;
- приспособление для проворота коленвала T10225 (только 2.5 R5) — 1 шт.;
- фиксатор коленвала T10226 (только 2.5 R5) — 1 шт.;

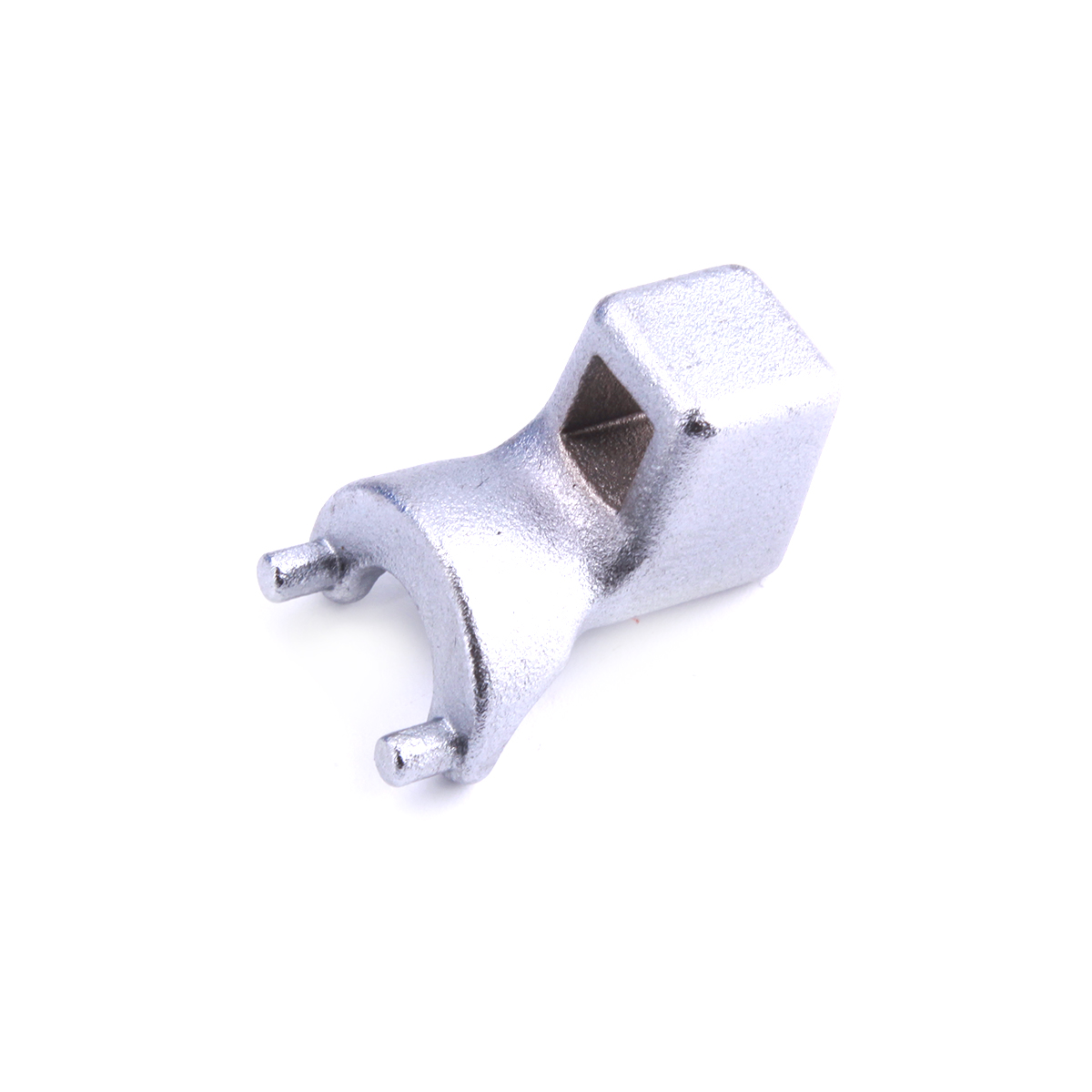

- насадка для предварительного натяга компенсационной шестерни T10234 под динамометрический ключ 3/8″ — 1 шт.;

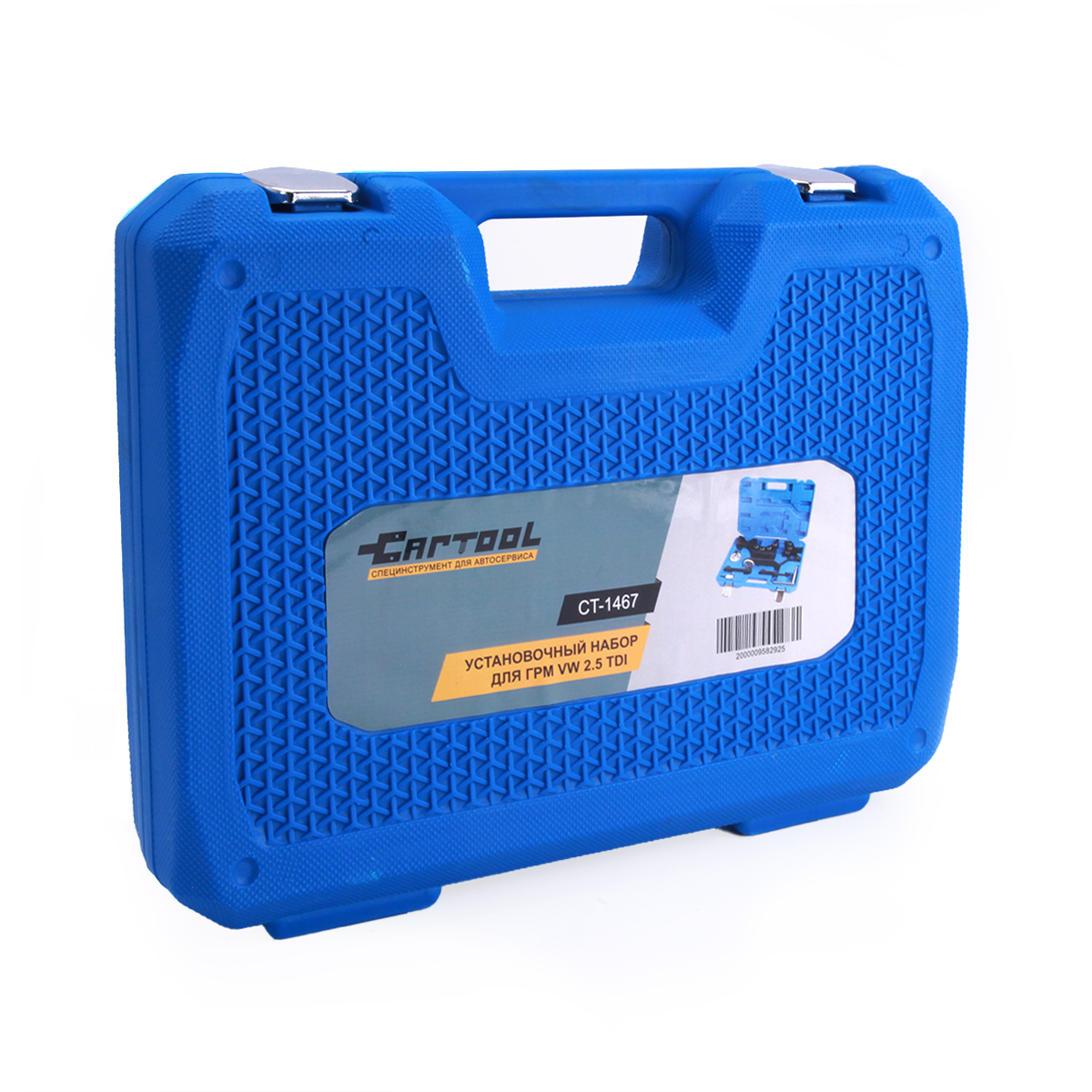

- пластиковый кейс.
Применяемость
| Марка | Модели | Годы | Двигатели | Коды двигателей |
|---|
| Volkswagen | Touareg (7L); Transporter T5, Multivan | Touareg — 2003–2010; T5 — 2003–2009 | 2.5 TDI PD R5 | AXD, AXE, BAC, BLJ, BLK, BNZ, BPC, BPD, BPE |
| Volkswagen | Touareg (7L), Phaeton | 2003–2010 | 4.9 (5.0) V10 TDI PD — с дополнительным инструментом, см. ниже | AYH, BKW, BLE, BWF |
Оригинальные номера и комплектация
| Номер VAG | Назначение | Кол-во |
|---|
| T10193 | фиксатор распредвала 2.5 TDI R5 | 1 |
| T10194 | фиксатор распредвала 4.9 V10 TDI | 1 |
| T10199, T10199/1 | держатели шестерни распредвала: снятие и установка шестерни, выборка люфта | 2 |
| T10225 | приспособление для проворота коленвала (только 2.5 R5) | 1 |
| T10226 | фиксатор коленвала (только 2.5 R5) | 1 |
| T10234 | приспособление для предварительного натяга компенсационной шестерни, работает с динамометрическим ключом 3/8" | 1 |
Вопросы и ответы
Подойдёт ли CT-1467 к моему мотору?
Да, если это 2.5 TDI PD R5 с кодом из списка — Touareg 7L или Transporter T5. Код ищите на наклейке с данными автомобиля и на блоке.
Подходит ли для 4.9 V10 TDI?
Частично. Фиксатор распредвала T10194 и держатели шестерни в наборе есть, а фиксатор коленвала V10 T10195 и направляющие T10200 придётся докупить — это CT-1466.
Подходит ли для Transporter T5 2.5 TDI BNZ?
Да. BNZ — 2.5 TDI PD R5, его код в списке есть.
А для Touareg 2.5 TDI BAC?
Да. BAC — 2.5 TDI PD R5 с шестерёнчатым приводом ГРМ, код в списке.
Подходит ли для Phaeton?
Из этих моторов на Phaeton ставили только 4.9 (5.0) V10 TDI. Для него в наборе есть T10194 и T10199, а T10195 и T10200 нужны дополнительно.
Зачем T10234?
Им задают предварительный натяг компенсационной шестерни распредвала и так убирают зазор в шестерёнчатом приводе ГРМ. Насадка работает с динамометрическим ключом с квадратом 3/8″.
Зачем T10199 и T10199/1?
Это два держателя шестерни распредвала: они удерживают шестерню при снятии и установке и выбирают люфт.
Нужны ли T10225 и T10226 для V10?
Нет. Приспособление для проворота и фиксатор коленвала из набора рассчитаны только на 2.5 R5.
Сколько предметов в наборе?
Семь, в пластиковом кейсе: T10193, T10194, T10199 и T10199/1, T10225, T10226, T10234.
Чего не хватает до полного набора?
Фиксатора коленвала V10 T10195 и направляющих штифтов T10200 — они нужны только на 4.9 V10 TDI.
Какая гарантия?
12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
