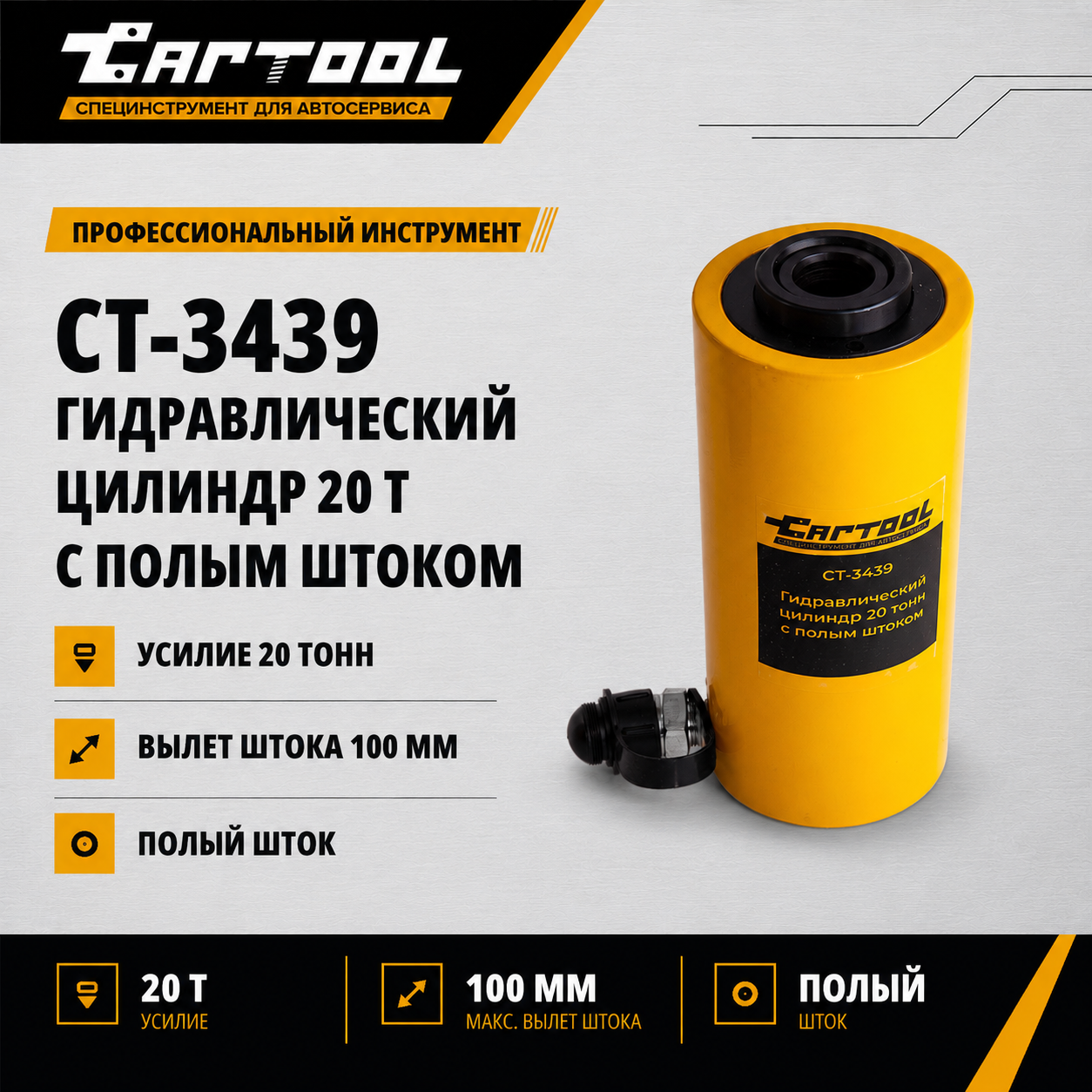

CT-3439 Гидравлический цилиндр 20т. с полым штоком Car-Tool - силовой гидроцилиндр для работы с различными съемниками при выпрессовке, запрессовке и других ремонтных операциях, где требуется контролируемое гидравлическое усилие. Полое отверстие в штоке позволяет использовать цилиндр в составе специализированной оснастки для автосервиса.

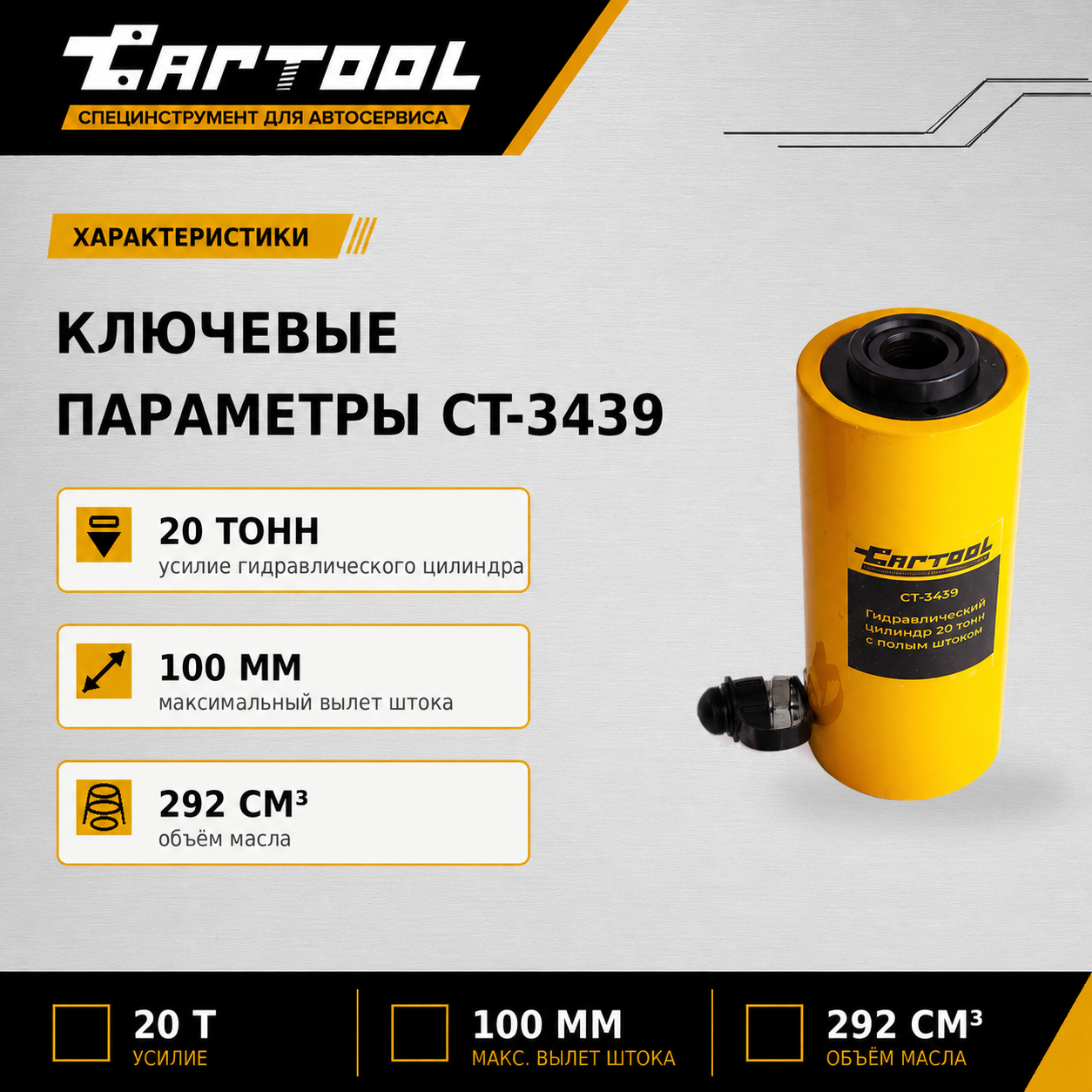

Рабочее усилие цилиндра составляет 20 тонн, максимальный вылет штока - 100 мм. Конструкция рассчитана на подключение к гидравлическому насосу, который приобретается отдельно; при использовании насосов других производителей необходимо подобрать подходящую соединительную муфту.

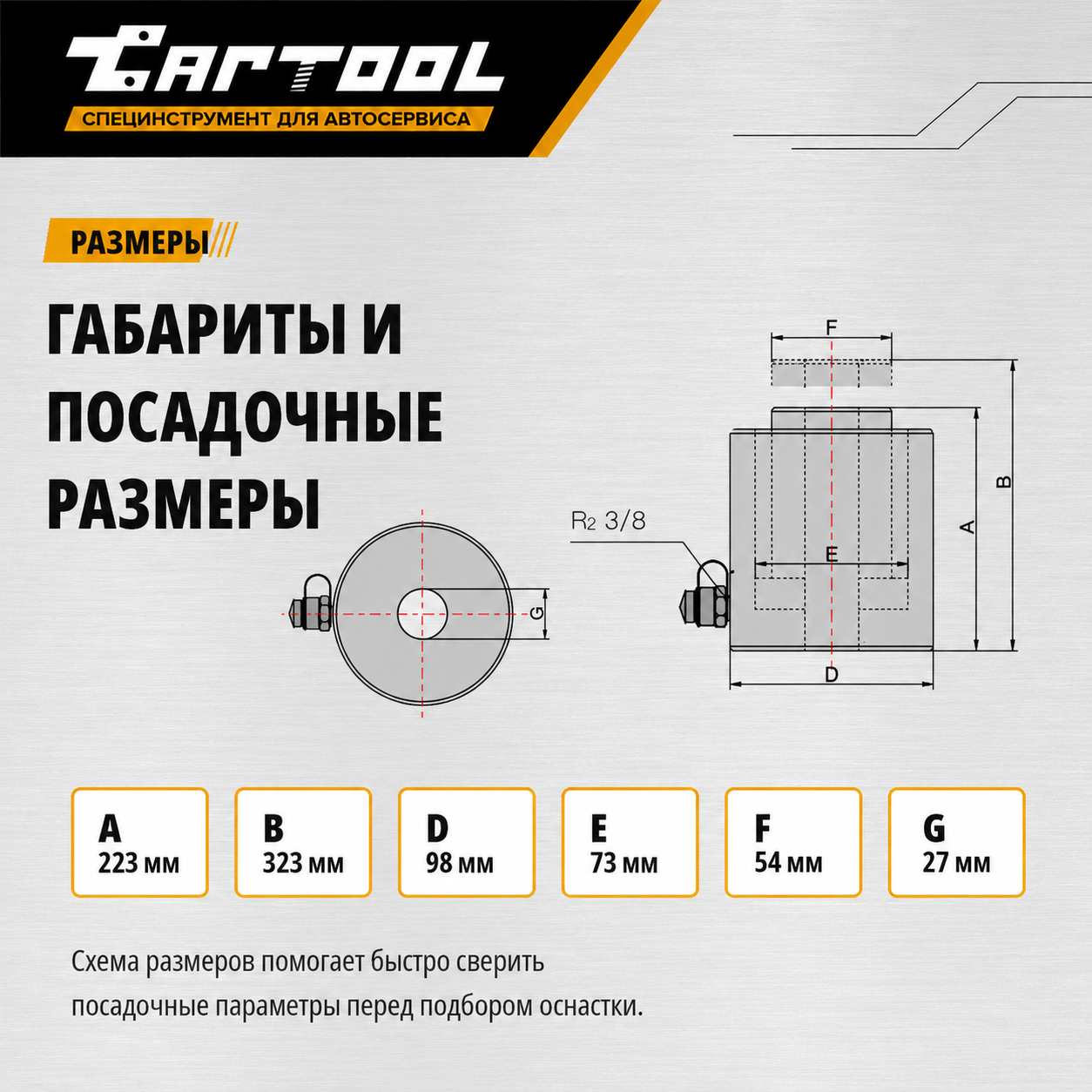

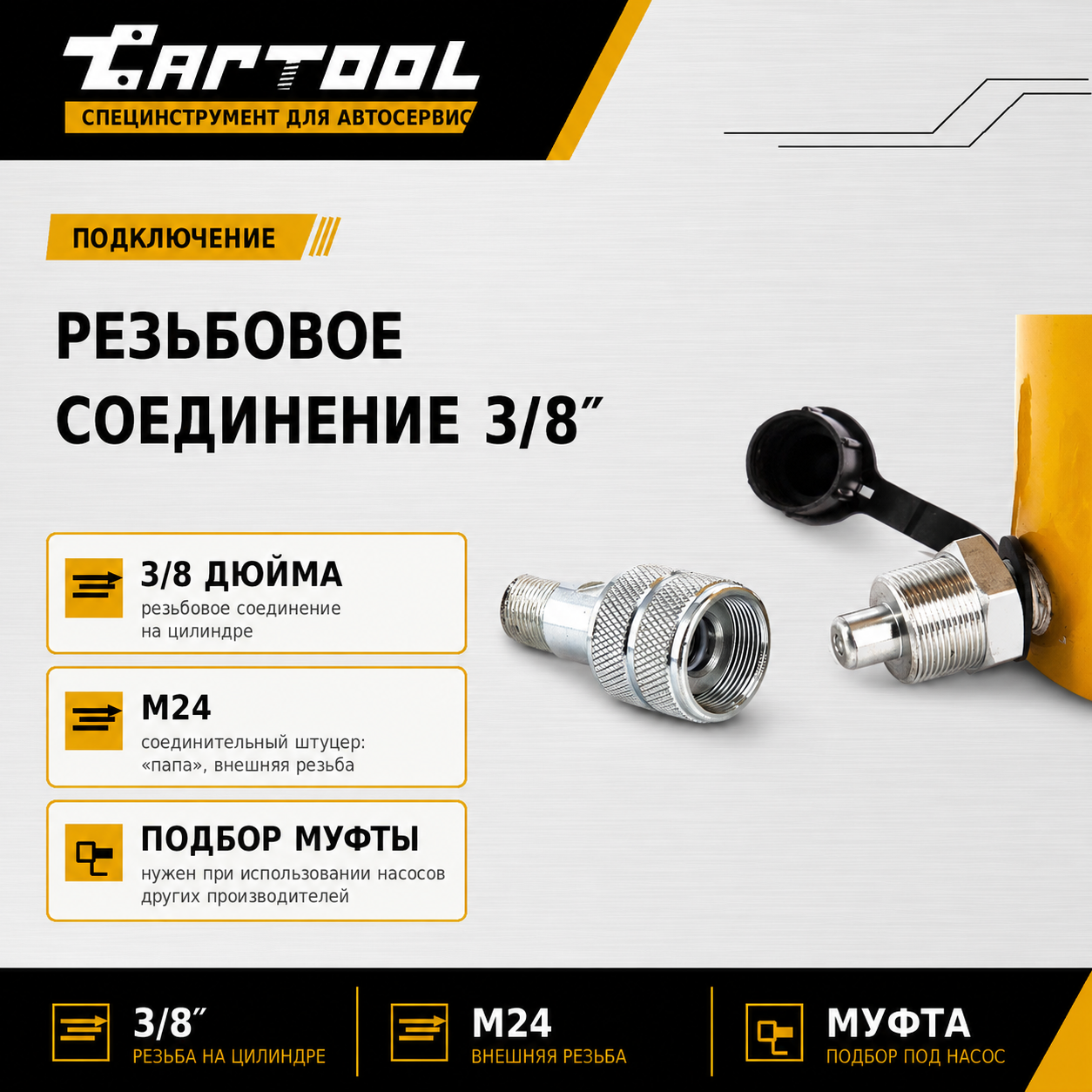

Резьбовое соединение на цилиндре - 3/8 дюйма, соединительный штуцер - «папа» с наружной резьбой М24. Объем масла составляет 292 см³. Размеры по обозначениям на схеме: A - 223 мм, B - 323 мм, D - 98 мм, G - 27 мм, E - 73 мм, F - 54 мм. Вес цилиндра - около 10 кг.
Гидроцилиндр может применяться как отдельный силовой элемент или в составе гидравлической линии. Гарантийный срок — 12 месяцев со дня продажи конечному потребителю.
Преимущества
- Полый шток позволяет использовать цилиндр совместно с различными съемниками и силовой оснасткой.
-
Усилие 20 тонн подходит для задач, где требуется значительное гидравлическое давление.
-
Ход штока 100 мм удобен для операций с большим рабочим перемещением.
-
Резьбовое соединение 3/8 дюйма и штуцер М24 упрощают подбор совместимых элементов гидролинии.
-
Возможна работа как с отдельным гидроцилиндром, так и в составе гидравлической системы из нескольких цилиндров.
Применяемость

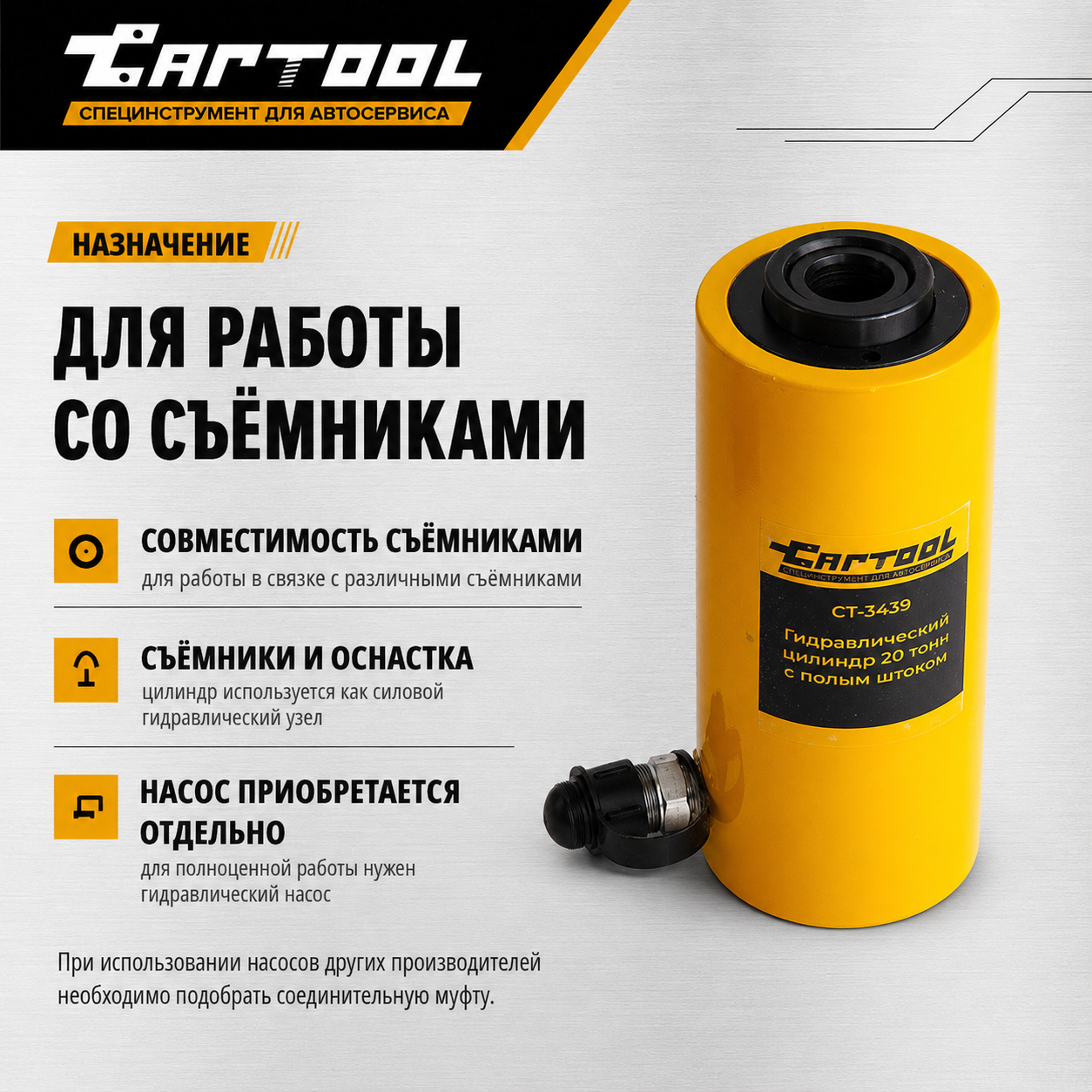

Гидравлический цилиндр CT-3439 применяется с гидравлическими съемниками и силовой оснасткой для автосервиса. Подходит для операций выпрессовки и запрессовки, включая работы со ступичными подшипниками при использовании совместимого съемника CT-3787.
Для полноценной работы требуется гидравлический насос, приобретаемый отдельно. Перед подключением необходимо сверить совместимость насоса, соединительного штуцера и муфты.
Условия применения
- максимальное усилие - 20 тонн;
-
максимальный ход штока - 100 мм;
-
резьбовое соединение на цилиндре - 3/8 дюйма;
-
соединительный штуцер - «папа», наружная резьба М24;
-
гидроцилиндр нельзя эксплуатировать с превышением допустимой нагрузки и хода штока;
-
работа выполняется на твердой ровной поверхности с учетом центра тяжести поднимаемого или выпрессовываемого узла.
Сравнительные характеристики гидроцилиндров Car-Tool
|
Наименование
|
Гидравлический цилиндр 20т. с полым штоком
Car-Tool CT-3439
|
Гидравлический цилиндр 30т. с полым штоком
Car-Tool CT-3430
|
Гидравлический цилиндр 60т. с полым штоком
Car-Tool CT-3460
|
|
Усилие (тонн)
|
20
|
30
|
60
|
|
Высота подъема (мм)
|
100
|
100
|
50
|
|
Объем масла (см3)
|
292
|
477
|
402
|
|
A (мм)
|
223
|
246
|
247
|
|
B (мм)
|
323
|
346
|
297
|
|
D (мм)
|
98
|
114
|
158
|
|
G (мм)
|
27
|
33
|
54
|
|
E (мм)
|
73
|
90
|
123
|
|
F (мм)
|
54
|
63
|
91
|
|
Вес (кг.)
|
10
|
14,5
|
30,2
|
|
Соединительный штуцер
|
"Папа", внеш. Резьба М24
|
"Папа", внеш. Резьба М24
|
"Папа", внеш. Резьба М24
|
|

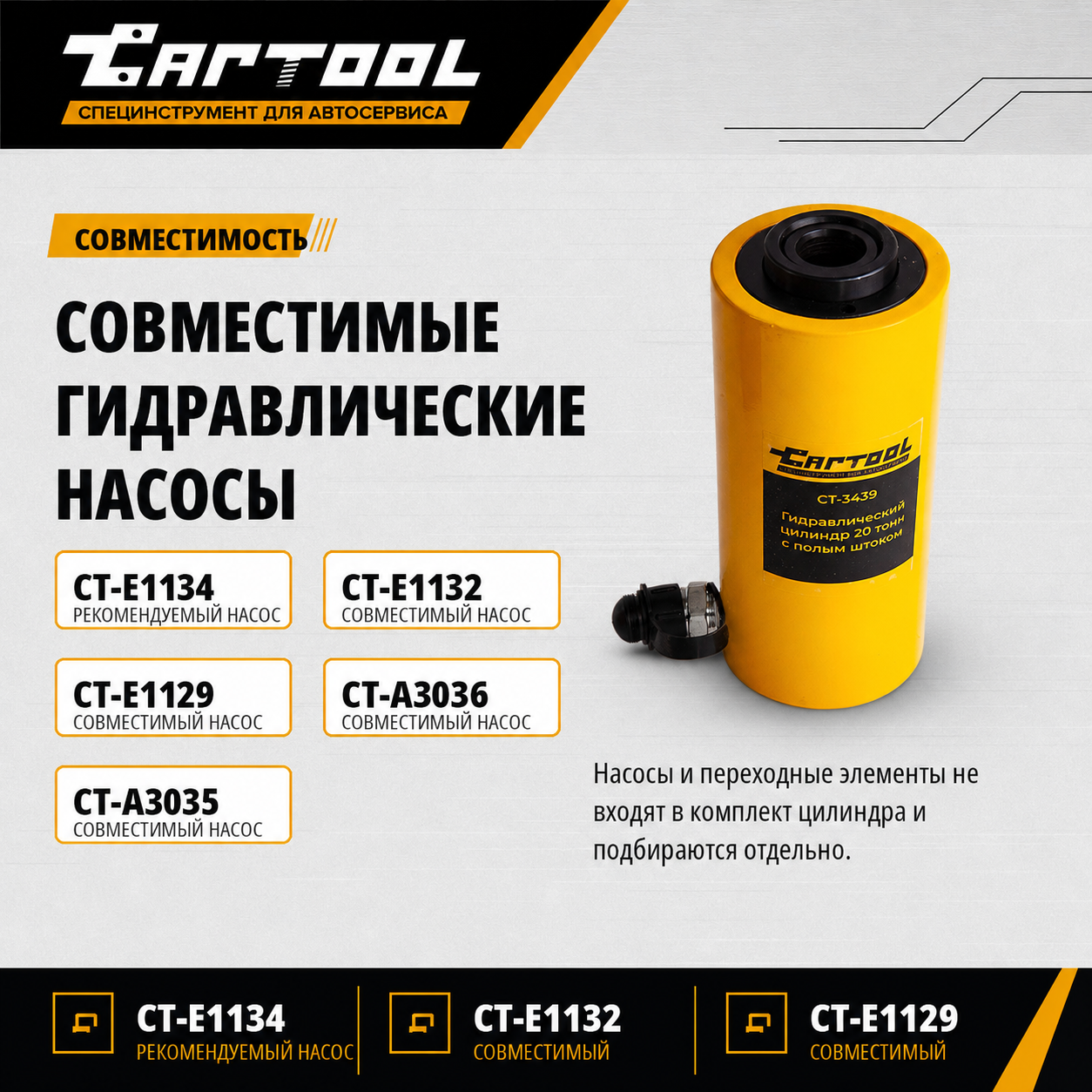

Рекомендуемый насос
|
CT-E1134
|
CT-E1134
|
CT-E1132
|
|
Совместимые насосы
|
CT-E1132; CT-E1129; CT-A3036; CT-A3035
|
CT-E1132; CT-E1129; CT-A3036; CT-A3035
|
CT-E1129; CT-A3036; CT-A3035
|
