Набор для установки ГРМ Chery Car-Tool CT-Z1503

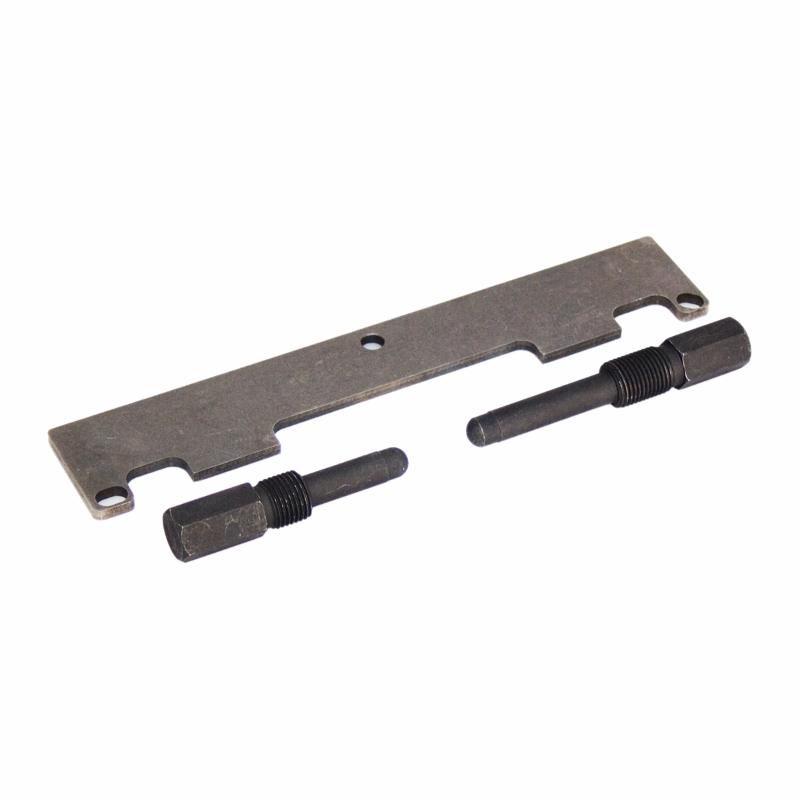

Набор для установки ГРМ Chery Car-Tool CT-Z1503 — три фиксатора для замены ремня или цепи и выставления фаз на моторах Acteco объёмом 1.6 и 2.0 л — SQR481, SQRE4G16, SQR484 и SQR484F: планка на распредвалы и два резьбовых пальца на коленвал. Машины — Chery A3, A5, Tiggo, Fora, Eastar, Tiggo 3, Tiggo 5, Arrizo 7 и Vortex Estina.

Где пригодится

• замена ремня или цепи ГРМ — валы стоят в положении установки фаз;
• замена шкивов распредвалов и натяжителя;
• выставление фаз после ремонта ГБЦ;
• проверка меток ГРМ.

Чем удобна модель

• плоская планка CH-20010 (Camshaft Holder) — держит распредвалы;
• палец CH-20003 (Crankshaft Holder) — штатный стопор коленвала 1.6 и 2.0;
• палец CH-20003(a) — вариант для машин с 2015 года, отдельно искать не нужно;
• ремень и цепь — у SQR481 и SQR484 привод ремённый, у SQRE4G16 — цепной;
• стальная оснастка — аналог OEM-инструмента Chery.

Как подобрать

По коду двигателя на блоке и в документах — на одну модель Chery ставили разные моторы. Chery A3 (M11), A5, Tiggo (T11), Fora (A21), Eastar (B11), Tiggo 3, Tiggo 5 (T21), Arrizo 7 (M16), бензин 1.6 и 2.0 — SQR481, SQRE4G16, SQR484, SQR484F; Vortex Estina (A21) — SQR481, SQR484. Для BYD набор не подходит: для BYD 1.5 Ti есть натяжное приспособление CT-7624. Состав совпадает с AIST 67-1012.

Что ещё пригодится:

• съёмник болта правой опоры двигателя Chery CH-20001 — нужен по заводской процедуре замены ремня на Tiggo, в набор не входит;
• для BYD 1.5 Ti — CT-7624.

Комплект поставки

• фиксатор распредвалов (плоская планка) Chery CH-20010 — 1 шт.;
• резьбовой палец-фиксатор коленвала CH-20003 — 1 шт.;
• резьбовой палец-фиксатор коленвала CH-20003(a) для машин с 2015 года — 1 шт.;
• отдельных болтов нет.

Применяемость

Оригинальные номера и комплектация

Вопросы и ответы

Подойдёт к моему двигателю?

Да, если это бензиновый Chery 1.6 или 2.0 с кодом SQR481, SQRE4G16, SQR484 или SQR484F: A3, A5, Tiggo, Fora, Eastar, Tiggo 3, Tiggo 5, Arrizo 7, а также Vortex Estina. Код сверьте на блоке.

Зачем два пальца на коленвал?

CH-20003 — штатный фиксатор Chery для 1.6 и 2.0, CH-20003(a) — его вариант для машин с 2015 года.

Подходит ли для Tiggo 2.0?

Да: CH-20010 и CH-20003 — заводские фиксаторы Chery для замены ремня на Tiggo 2.0.

А для Fora или Vortex Estina 2.0?

Да, при моторе SQR484 / SQR484F.

Подходит ли для Chery A3 1.6?

Да, для A3 с SQR481 или SQRE4G16.

Что ещё нужно для замены ремня?

По заводской процедуре — съёмник болта правой опоры двигателя CH-20001, его в наборе нет.

Куда ставят планку CH-20010?

На распредвалы: она держит их в положении фаз, пока меняют ремень или цепь.

Какие оригинальные номера заменяет?

Chery CH-20010 — распредвалы, CH-20003 и CH-20003(a) — коленвал.

Есть ли в наборе болты?

Нет, только три детали: планка и два резьбовых пальца.

Чем отличается от AIST 67-1012?

По составу ничем: в обоих CH-20010, CH-20003 и CH-20003(a).

Подойдёт для BYD?

Нет. Для BYD 1.5 Ti — натяжное приспособление CT-7624.

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
