Гидравлический съемник комплект 25 пр. Car-Tool CT-V1778

Гидравлический съемник комплект 25 пр. Car-Tool CT-V1778 — набор из 25 предметов, из которого собирают двухлаповый, трёхлаповый или сепараторный съёмник вокруг автономного гидроцилиндра на 10 тонн. Давление в цилиндре создаёт приводной винт с Т-образным воротком — насос и шланги не нужны. В наборе 9 лап трёх размеров и сепаратор 100 × 150 мм для подшипника, посаженного вплотную к соседней детали.

Где пригодится

• шкивы, шестерни, звёздочки и фланцы на валах;
• подшипники на валу, в том числе стоящие вплотную к буртику, — через сепаратор;
• втулки и кольца на валах редукторов, генераторов и насосов;
• ремонт узлов коммерческого и грузового транспорта, промышленного оборудования.

Чем удобна модель

• цилиндр 10 т без насоса — давление набирают вращением винта, шланг и компрессор не нужны;
• три схемы сборки — трёхсторонняя траверса и три лапы, двухсторонняя и две лапы, Н-образная траверса с сепаратором;
• лапы 40 × 110, 70 × 150 и 85 × 200 мм — по 3 шт. каждого размера под разную толщину и диаметр детали;
• удлинители штока 29, 50, 100 и 150 мм — шток дотягивается до торца вала при глубокой посадке;
• упоры сепаратора 145 мм и удлинители 130 мм — сепаратор достаёт подшипник на длинном валу;

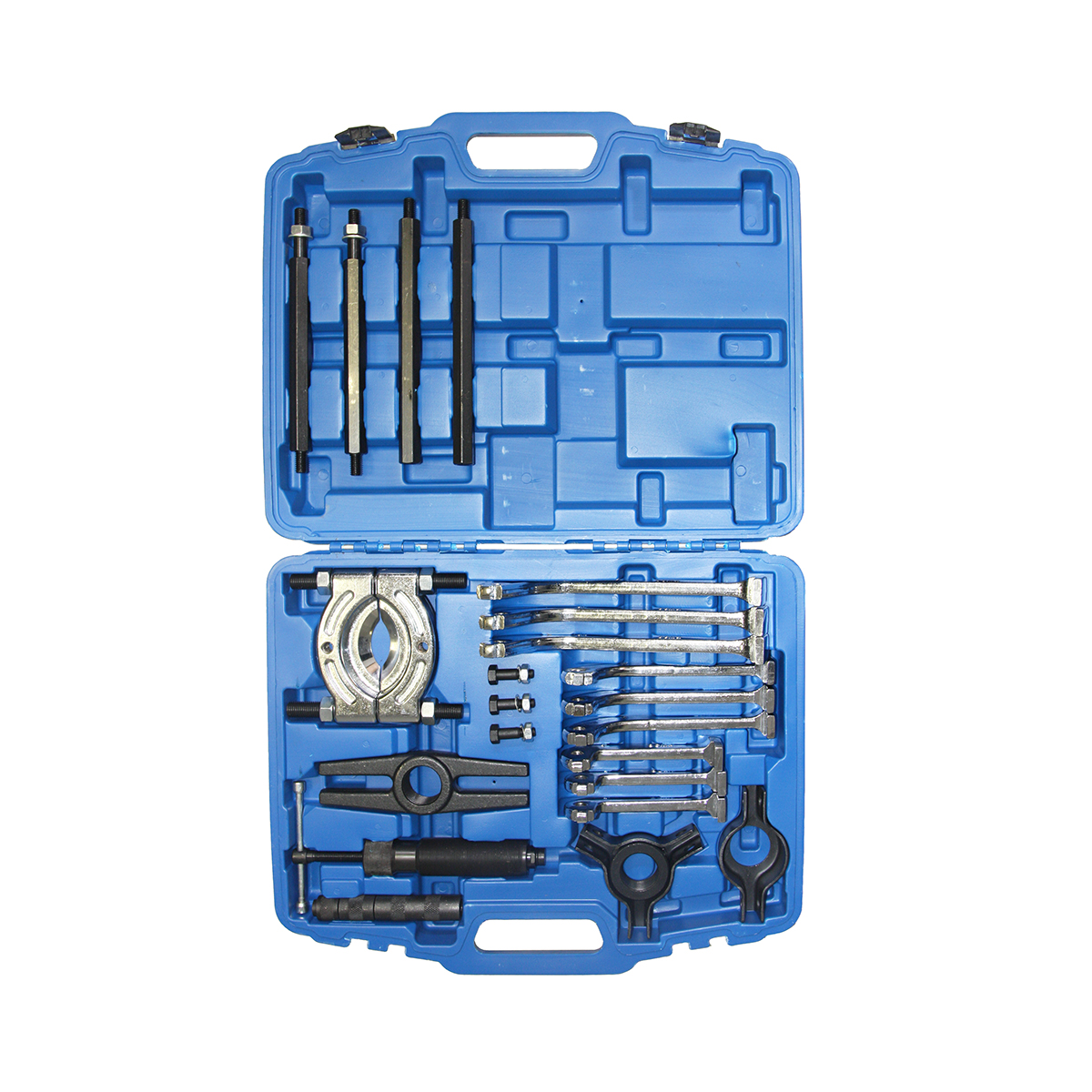

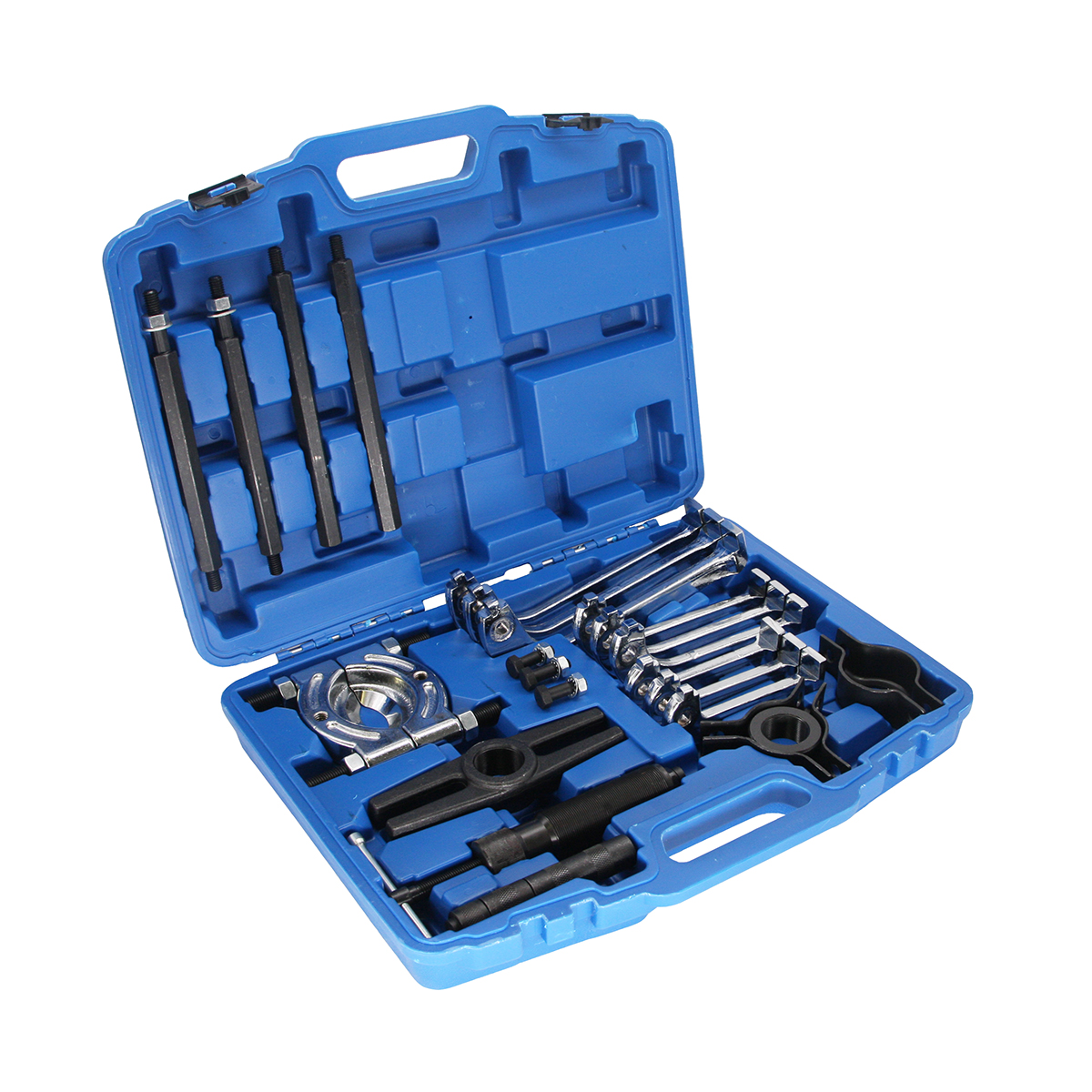

• всё в пластиковом кейсе — детали взаимозаменяемы и хранятся вместе, набор удобно брать на выезд.

Варианты сборки

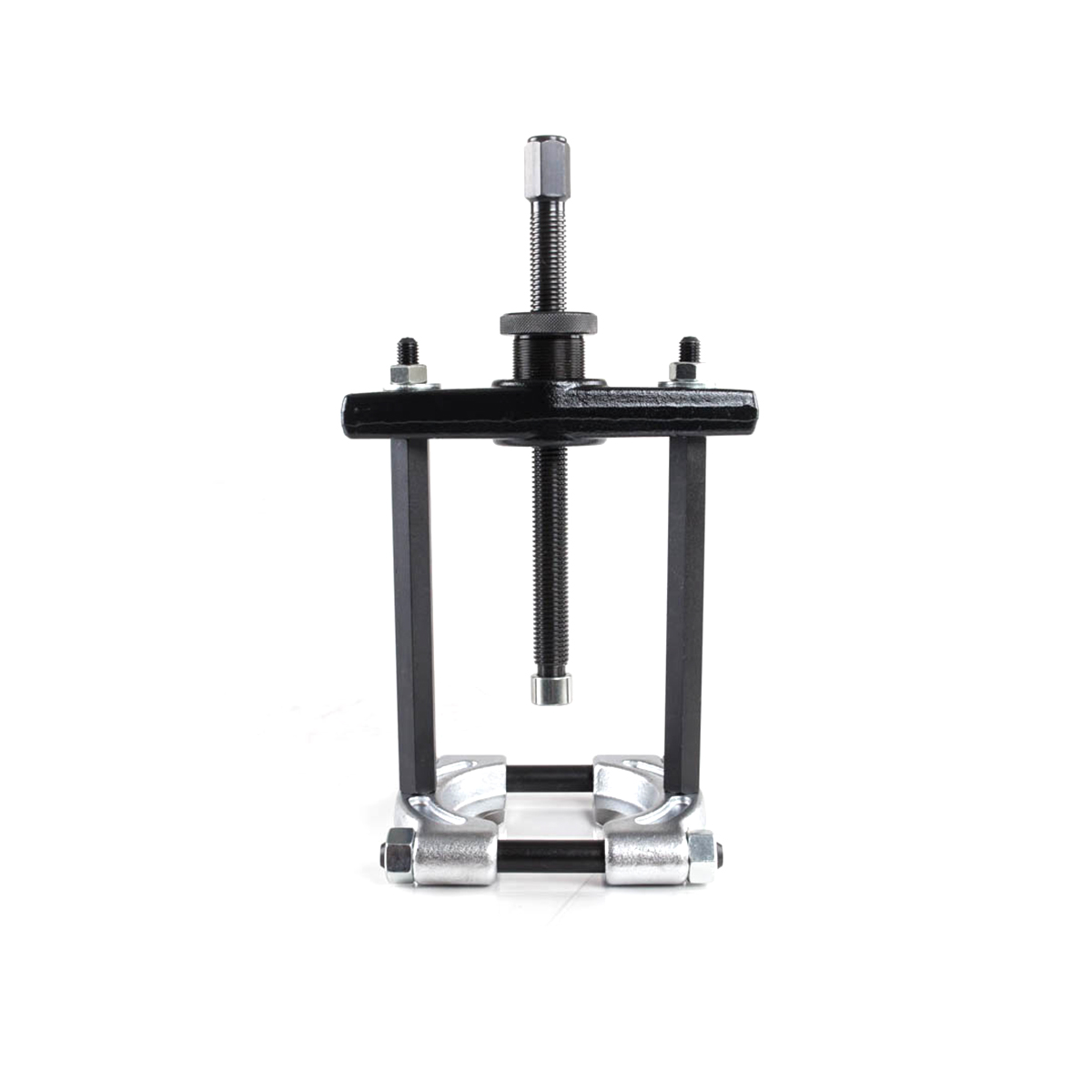

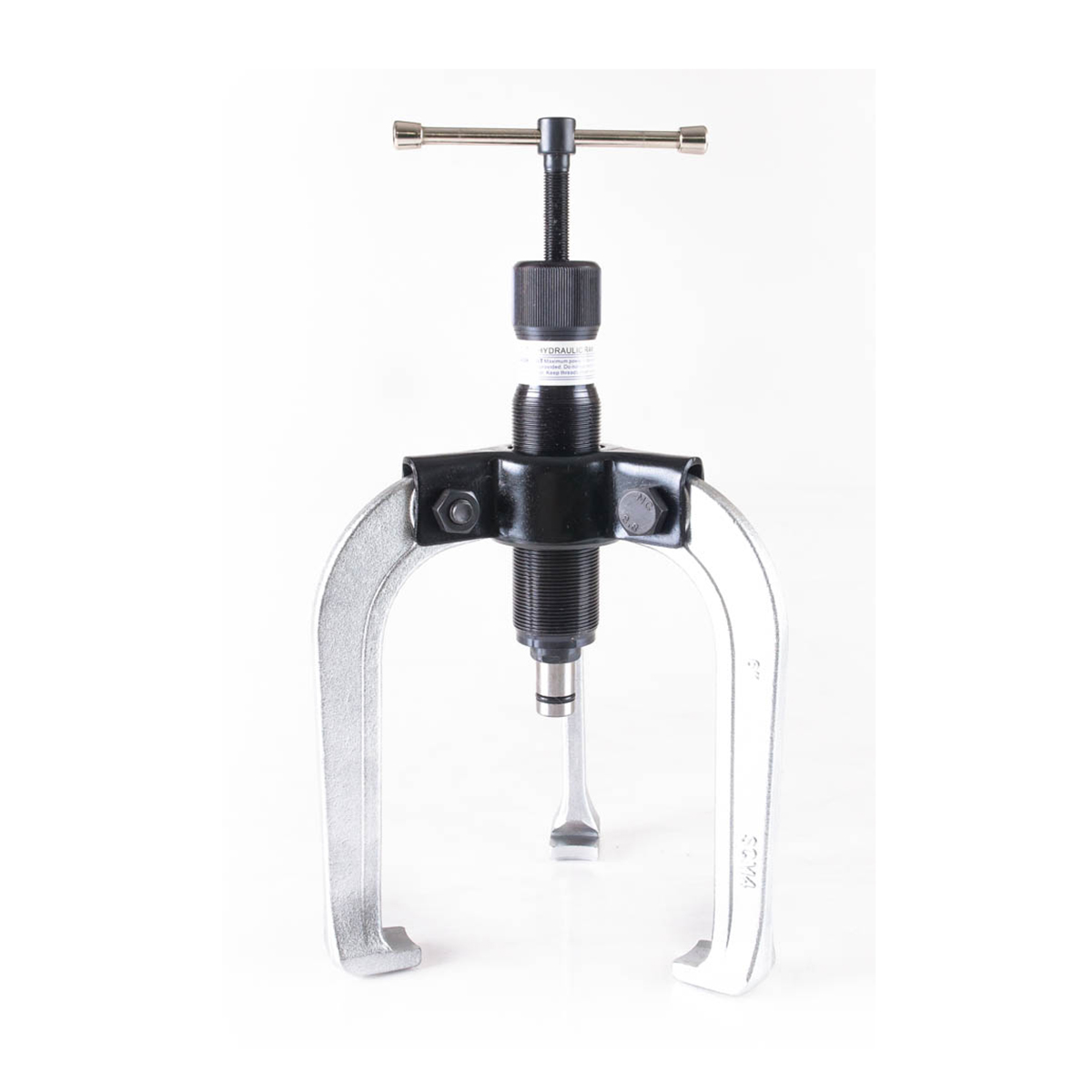

Трёхлаповый съёмник — трёхсторонняя траверса и три лапы, усилие расходится по окружности. Двухлаповый — двухсторонняя траверса и две лапы, когда возле детали тесно. Сепараторный — разъёмный сепаратор 100 × 150 мм, Н-образная траверса и упоры 145 мм с удлинителями 130 мм: половины заводят за подшипник, шток стягивает его с вала. Готовые съёмники на те же 10 т с захватом до 250 мм — CT-S0010 со встроенным насосом и CT-10700 с выносным. Больше усилия — CT-0020Q (20 т) и CT-0050Q (50 т, захват до 500 мм).

Что ещё пригодится:

• съёмники мощнее: пневмогидравлический CT-0020Q на 20 т и CT-0050Q на 50 т;
• готовый трёхлаповый съёмник на 10 т — CT-S0010 или CT-10700.

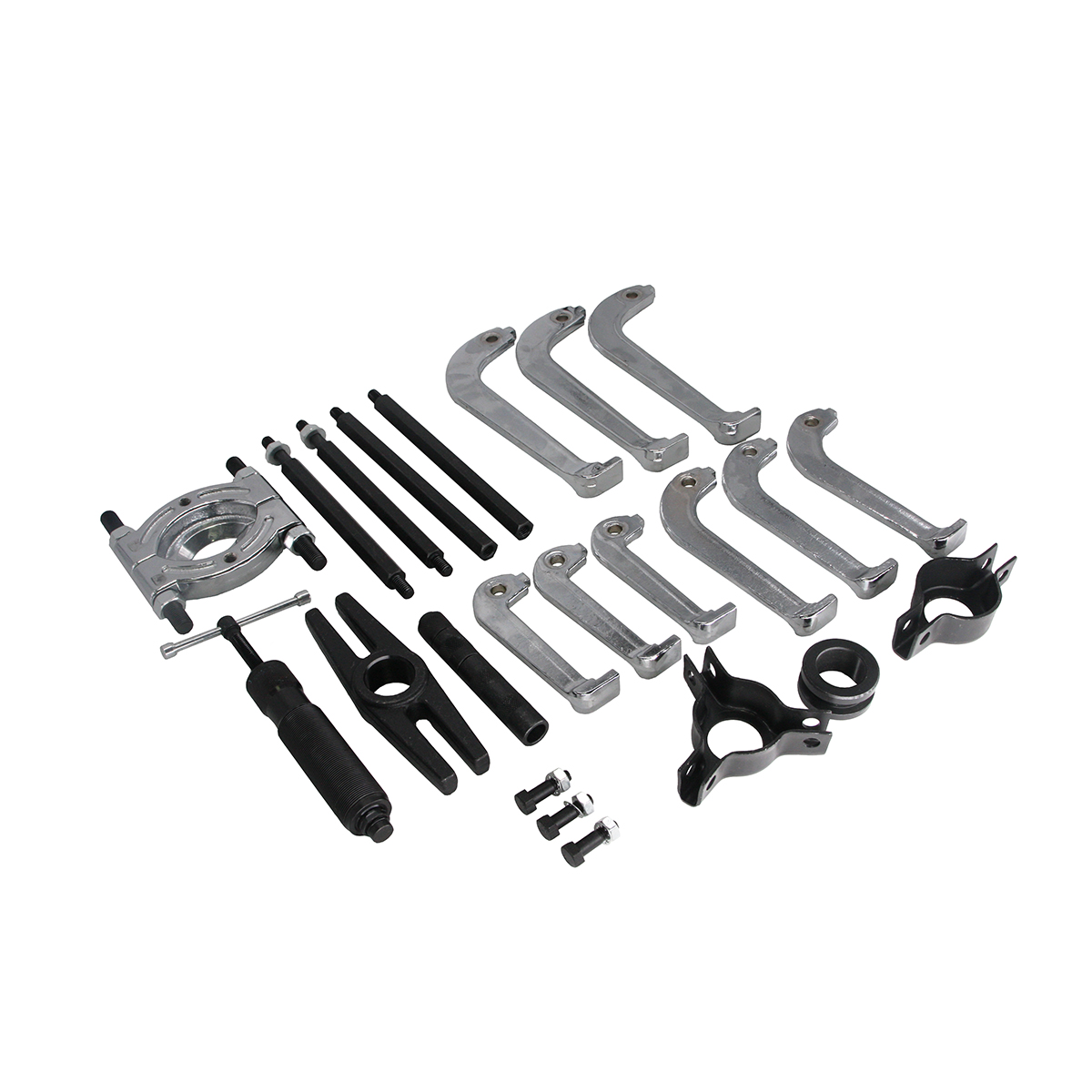

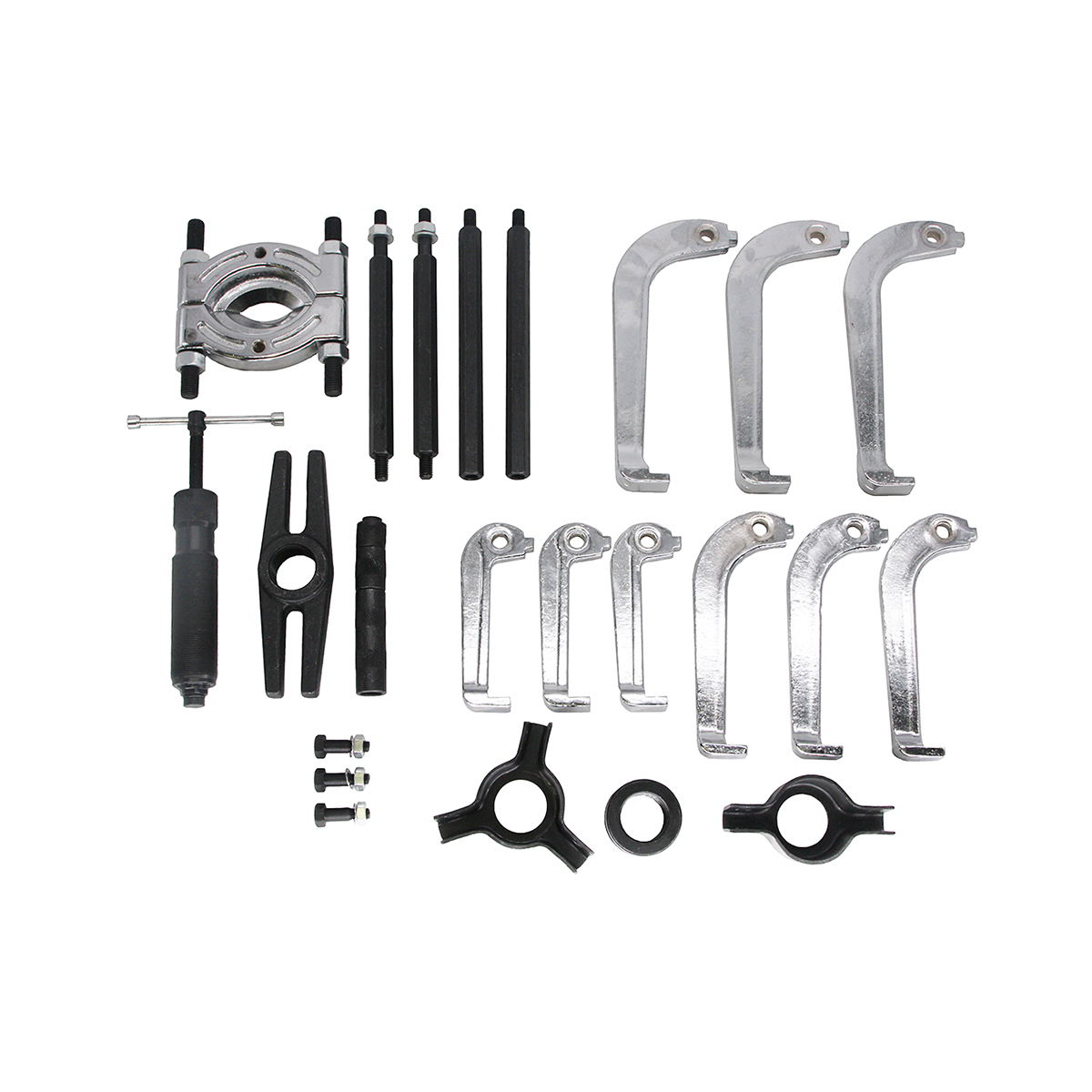

Комплект поставки

• гидравлический цилиндр 10 т — 1 шт.;
• лапы (захваты) 40 × 110 мм — 3 шт.;
• лапы (захваты) 70 × 150 мм — 3 шт.;
• лапы (захваты) 85 × 200 мм — 3 шт.;
• траверса трёхсторонняя — 1 шт.;
• траверса двухсторонняя — 1 шт.;
• траверса Н-образная — 1 шт.;
• съёмник-сепаратор 100 × 150 мм — 1 шт.;
• упоры сепаратора 145 мм — 2 шт.;
• удлинители упоров 130 мм — 2 шт.;
• удлинители штока 29 мм, 50 мм, 100 мм и 150 мм — 4 шт.;
• переходник резьбовой;
• пластиковый кейс.

Технические характеристики

Комплектация

Вопросы и ответы

Нужен ли к нему насос?

Нет. Цилиндр автономный: давление в нём создаёт приводной винт, который крутят Т-образным воротком.

Снимет подшипник, стоящий вплотную к детали?

Да, для этого есть сепаратор 100 × 150 мм. Его половины заводят за обойму подшипника, а усилие цилиндра передают Н-образная траверса и упоры.

Чем отличается от CT-S0010?

CT-S0010 — готовый трёхлаповый съёмник на 10 т с насосом в корпусе и захватом до 250 мм. CT-V1778 — набор: лапы трёх размеров, сборка на две или три лапы и сепаратор для подшипников.

Не хватает 10 т — что выбрать?

CT-0020Q на 20 т с пневмогидравлическим приводом или CT-0050Q на 50 т с захватом до 500 мм.

Две лапы или три?

Три держат деталь ровнее и меньше её перекашивают. Две ставят, когда третьей лапе мешает стенка корпуса или соседняя деталь.

Шток не дотягивается до вала?

Наверните удлинитель штока подходящей длины — 29, 50, 100 или 150 мм.

Можно надеть трубу на вороток?

Нет. С удлинённым рычагом легко превысить 10 т и испортить цилиндр. Если деталь не идёт, нужен съёмник мощнее — CT-0020Q или CT-0050Q.

Можно тянуть под углом к валу?

Нет, только по оси вала. При перекосе лапы срываются, а шток и траверса работают на изгиб.

Что ещё нельзя делать?

Работать повреждёнными лапами и траверсами и превышать 10 т.

Какая гарантия?

24 месяца со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
