Гидравлический цилиндр 30т. с полым штоком Car-Tool CT-3430

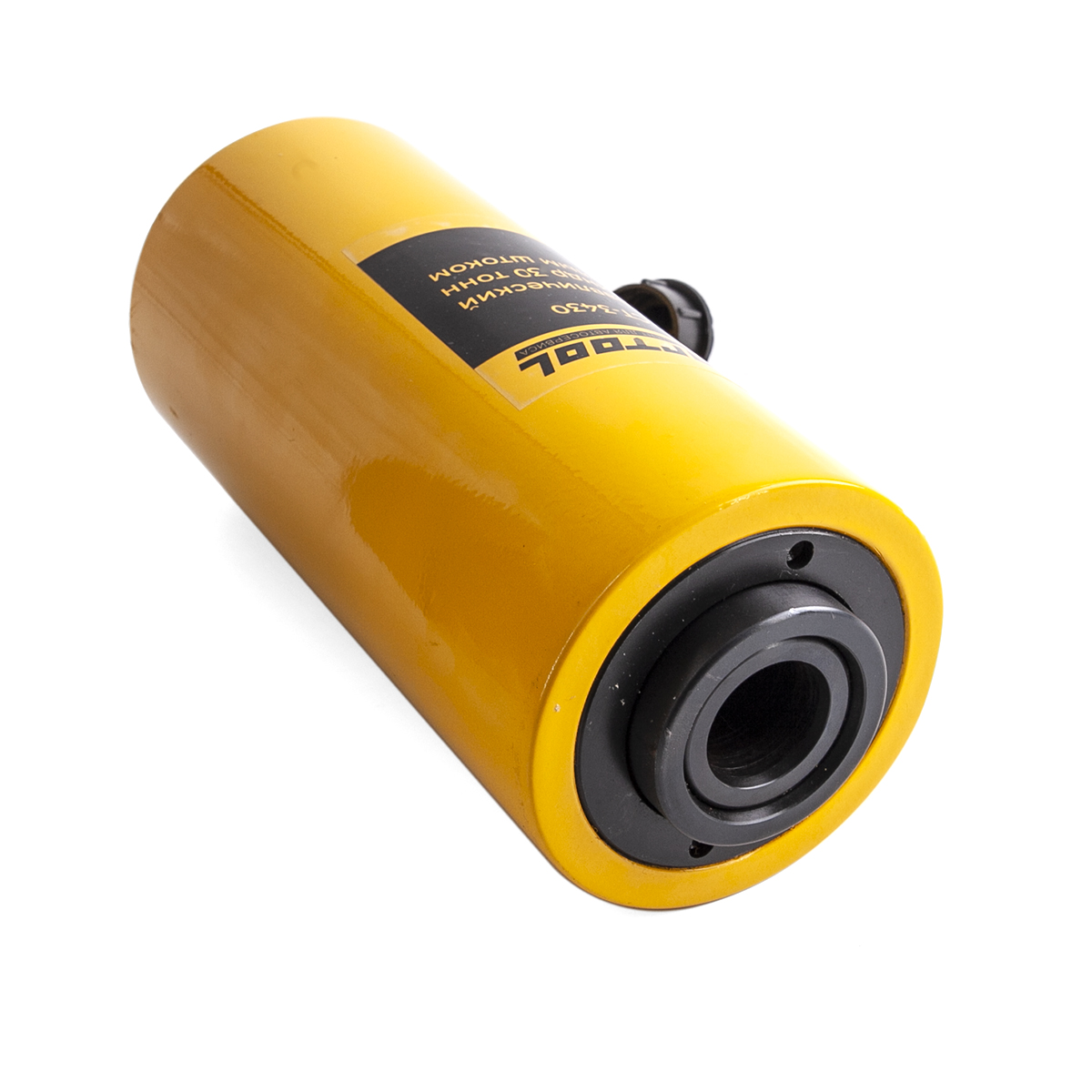

CT-3430 Гидравлический цилиндр 30т. с полым штоком Car-Tool - силовой гидроцилиндр для работы с различными съемниками при выпрессовке, запрессовке и других ремонтных операциях, где требуется контролируемое гидравлическое усилие. Полое отверстие в штоке позволяет использовать цилиндр в составе специализированной оснастки для автосервиса.

Рабочее усилие цилиндра составляет 20 тонн, максимальный вылет штока - 100 мм. Конструкция рассчитана на подключение к гидравлическому насосу, который приобретается отдельно; при использовании насосов других производителей необходимо подобрать подходящую соединительную муфту.

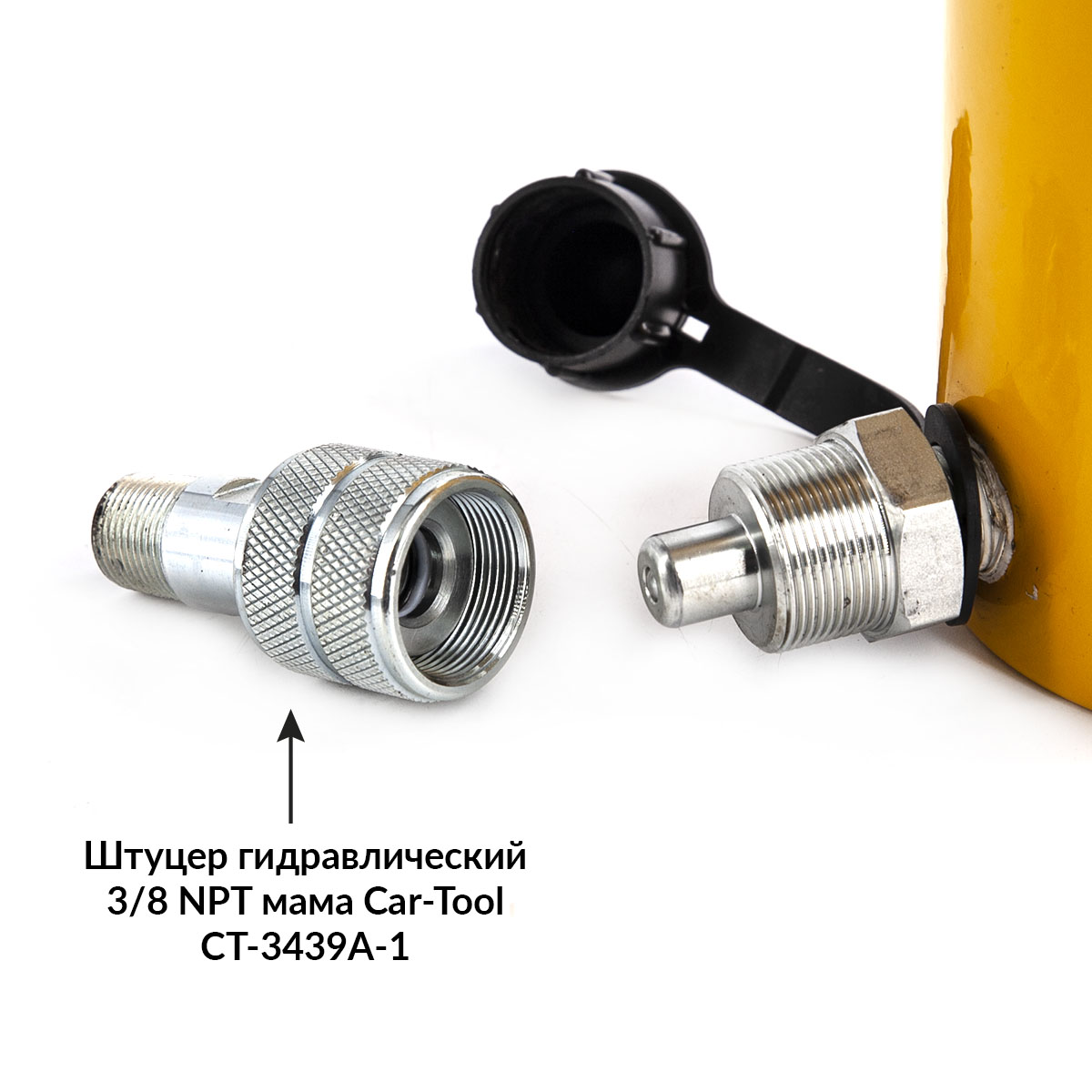

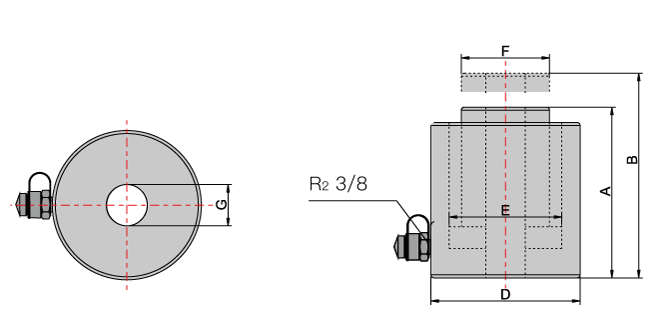

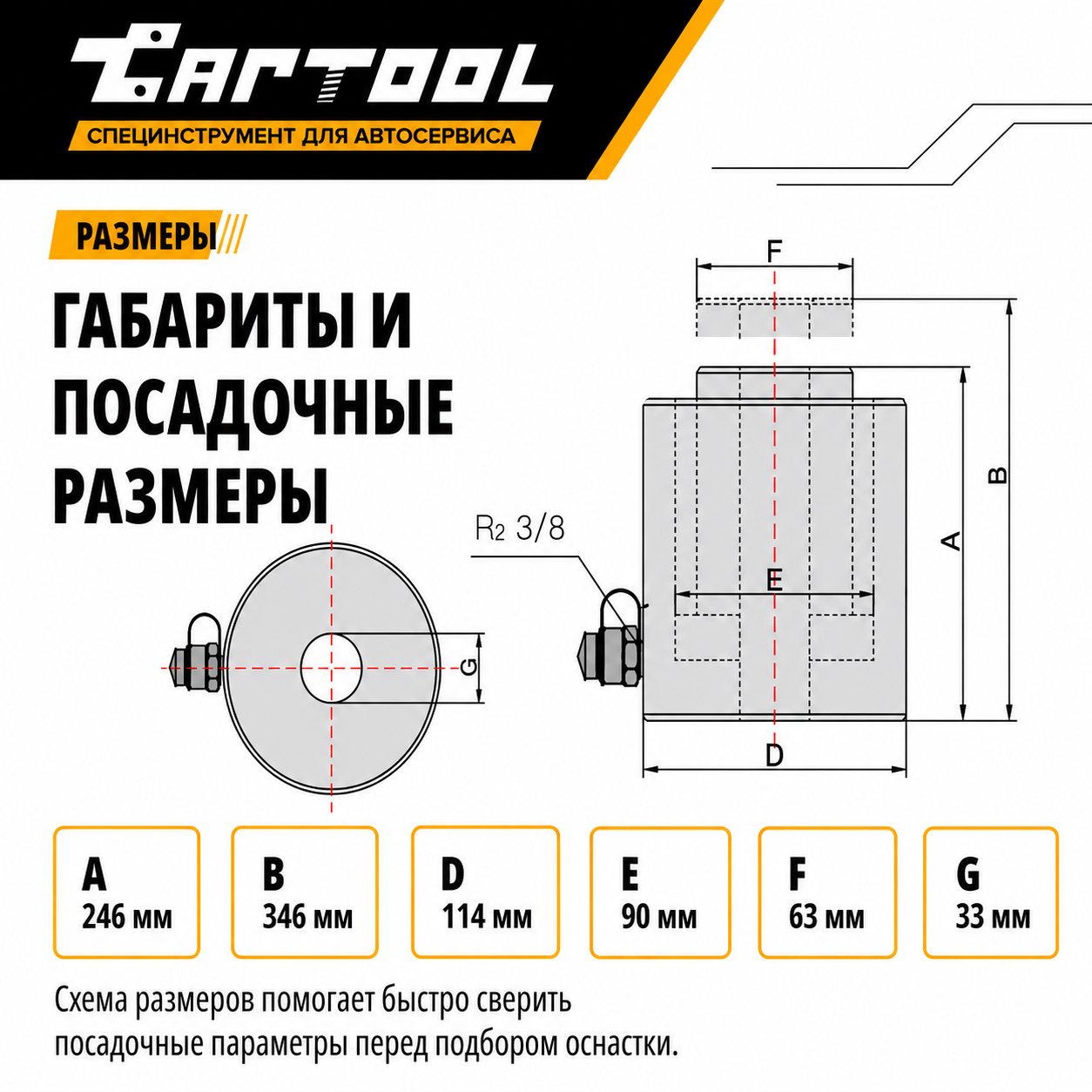

Резьбовое соединение на цилиндре - 3/8 дюйма, соединительный штуцер - «папа» с наружной резьбой М24. Объем масла составляет 477 см³. Размеры по обозначениям на схеме: A - 246 мм, B - 346 мм, D - 114 мм, G - 33 мм, E - 90 мм, F - 63 мм.

Гидроцилиндр может применяться как отдельный силовой элемент или в составе гидравлической линии. Гарантийный срок - 12 месяцев.

Преимущества

• Полый шток позволяет использовать цилиндр совместно с различными съемниками и силовой оснасткой
• Усилие 30 тонн подходит для задач, где требуется значительное гидравлическое давление
• Ход штока 100 мм удобен для операций с большим рабочим перемещением
• Резьбовое соединение 3/8 дюйма и штуцер М24 упрощают подбор совместимых элементов гидролинии
• Возможна работа как с отдельным гидроцилиндром, так и в составе гидравлической системы из нескольких цилиндров

Применяемость

Гидравлический цилиндр CT-3430 применяется с гидравлическими съемниками и силовой оснасткой для автосервиса. Подходит для операций выпрессовки и запрессовки, включая работы со ступичными подшипниками.

Для полноценной работы требуется гидравлический насос, приобретаемый отдельно. Перед подключением необходимо сверить совместимость насоса, соединительного штуцера и муфты.

Условия применения

• максимальное усилие - 30 тонн;
• максимальный ход штока - 100 мм;
• резьбовое соединение на цилиндре - 3/8 дюйма;
• соединительный штуцер - «папа», наружная резьба М24;
• гидроцилиндр нельзя эксплуатировать с превышением допустимой нагрузки и хода штока;
• работа выполняется на твердой ровной поверхности с учетом центра тяжести поднимаемого или выпрессовываемого узла.
