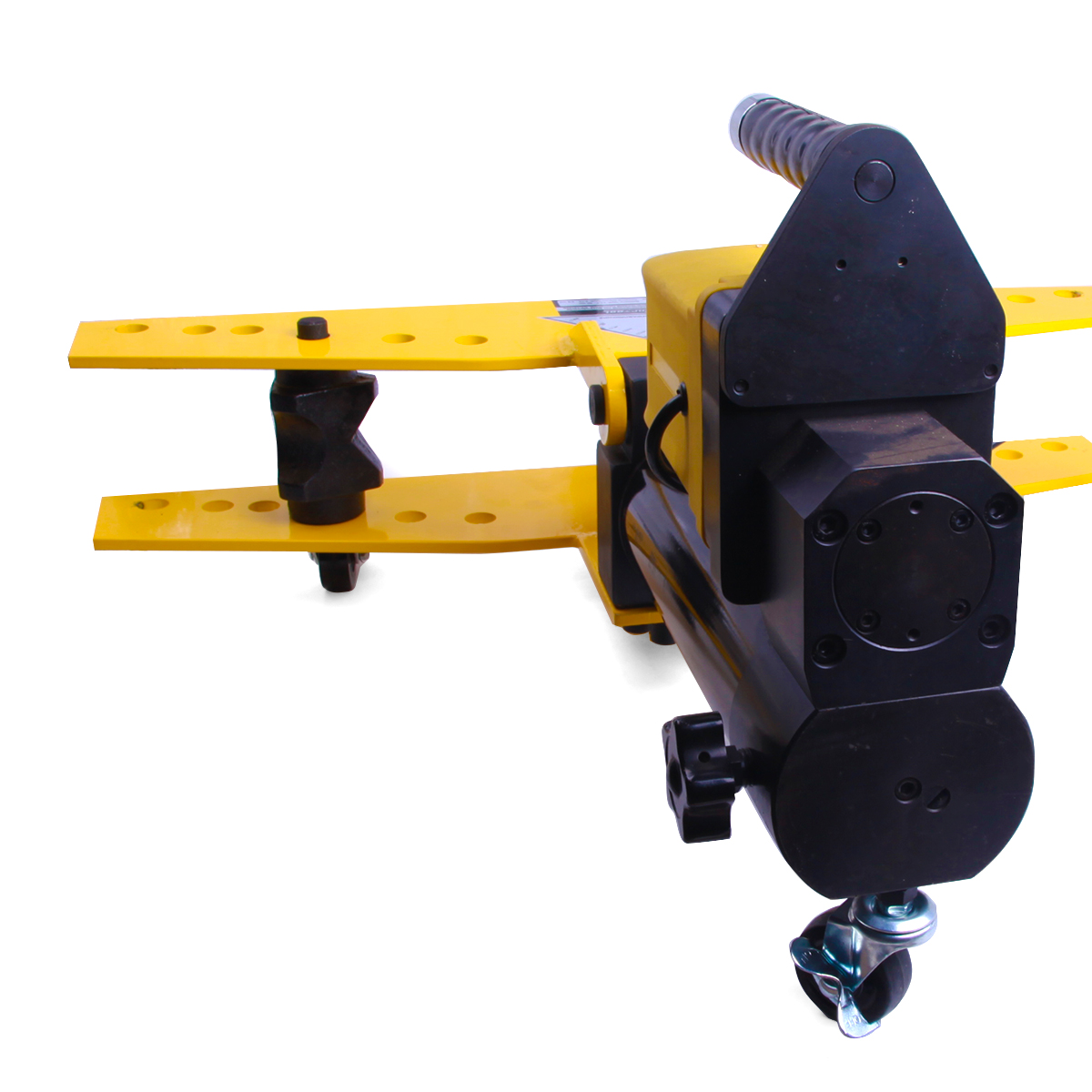

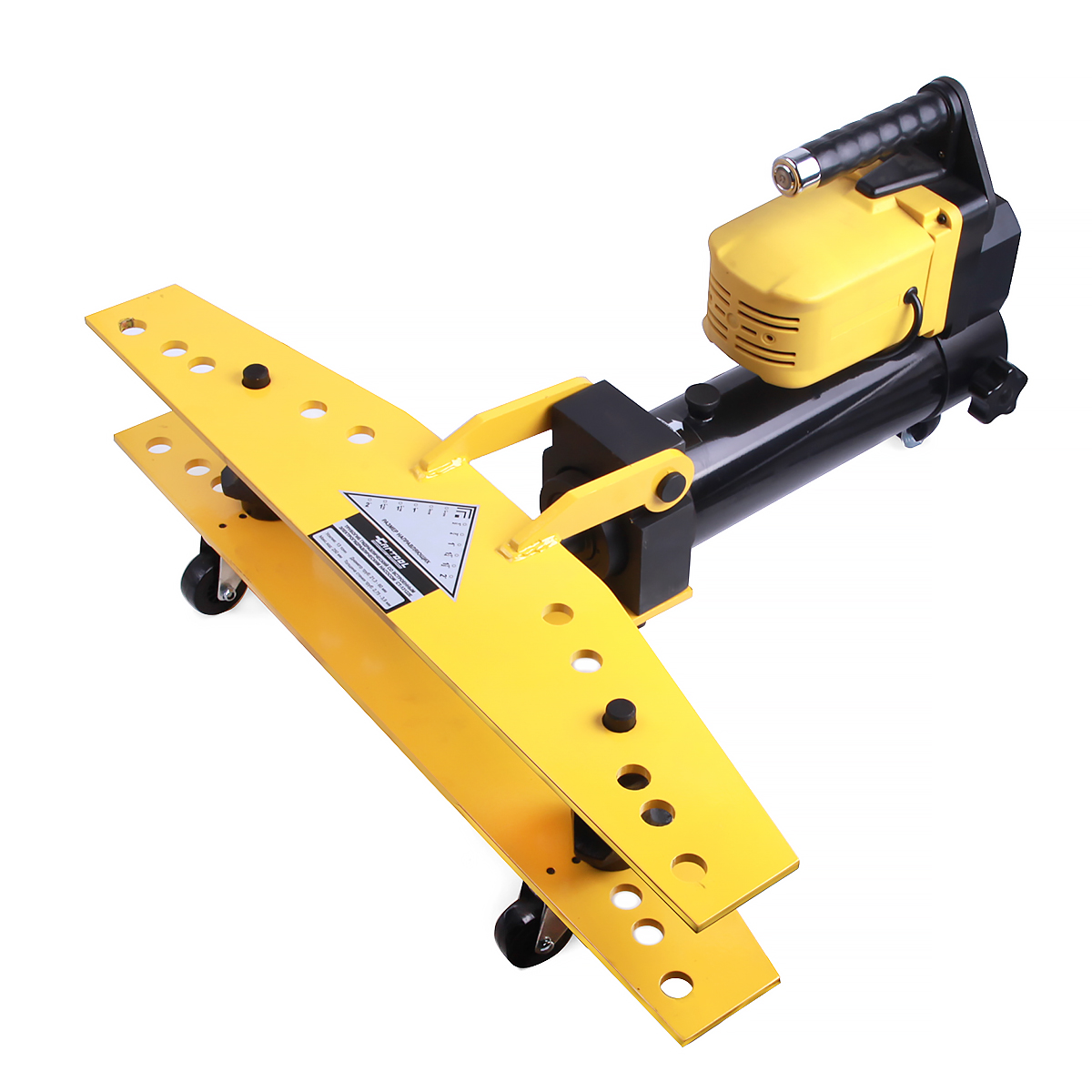

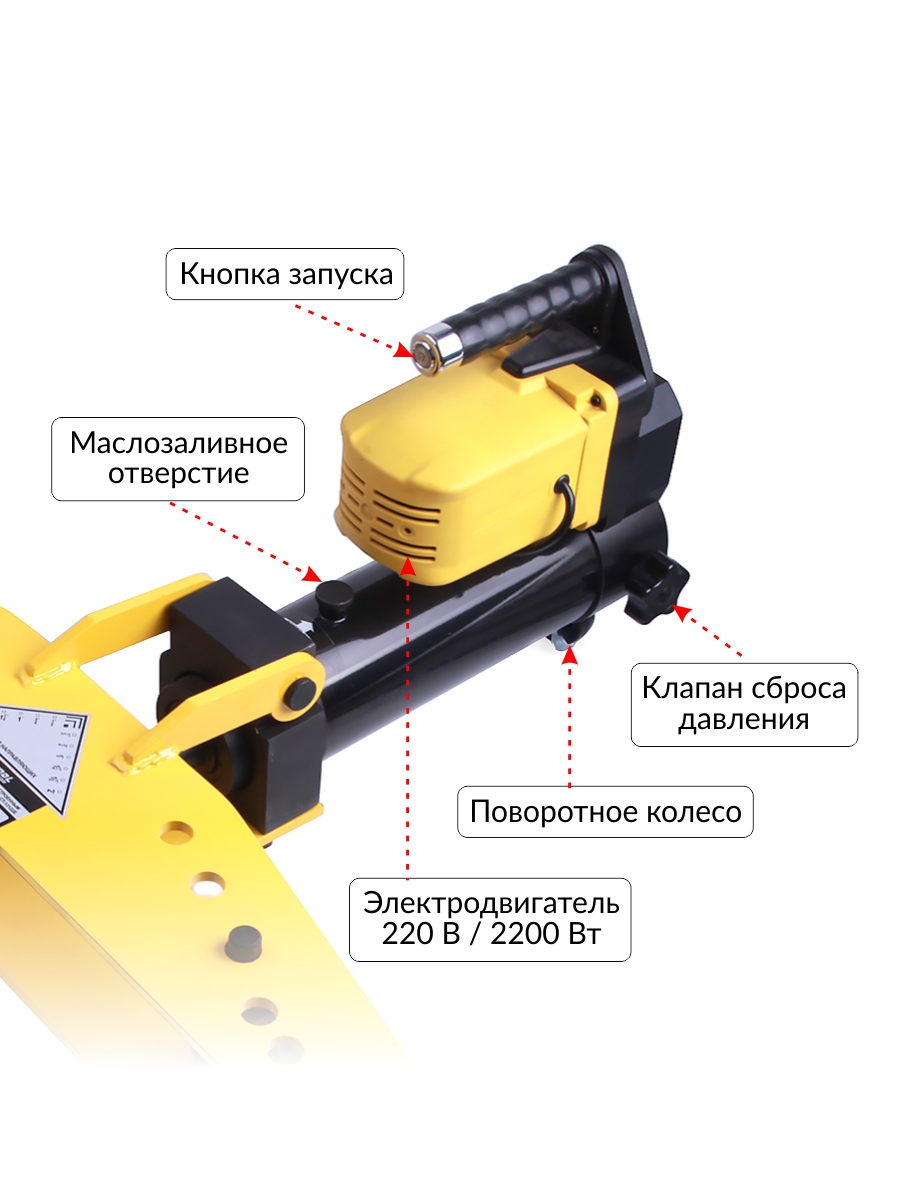

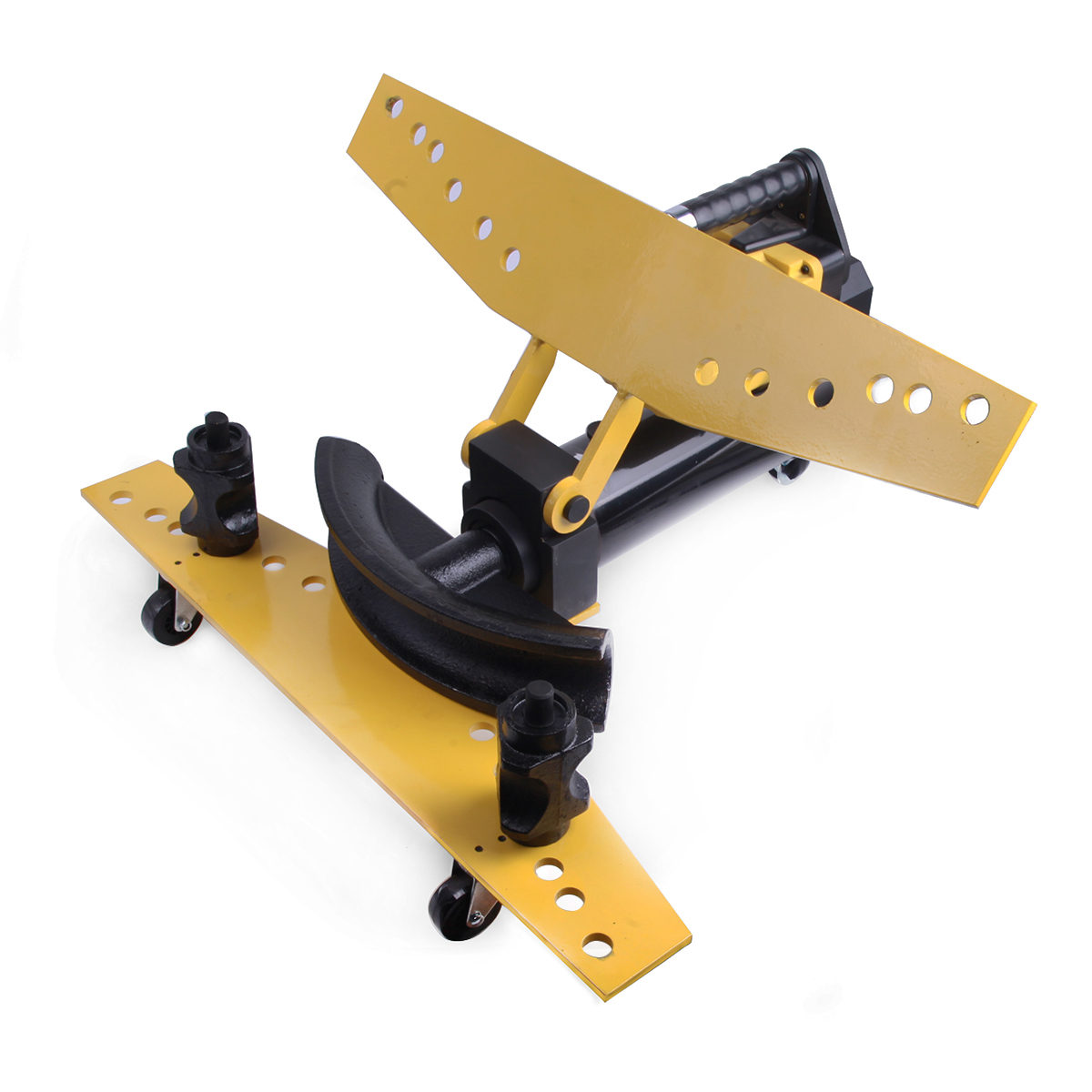

Ручной электрогидравлический трубогиб с максимальным усилием 13т., предназначен для гибки водо-газопроводных труб по ГОСТ в холодном состоянии без заполнения, а также различных видов оцинкованных и эмалированных труб. Встроенный насос делает трубогиб энергонезависимым и позволяет проводить гибку в любом месте. Трубогиб имеет размыкаемую раму, которая упрощает установку сгибаемой трубы. Трубогиб снабжен сменными матрицами для труб от 1/2" до 2", обеспечивающих угол изгиба от 0° до 90°. Для работы используется гидравлическое масло. Трубогиб имеет клапан снятия давления для возврата штока в исходное положение. Поворотные колеса позволяют быстро перемещать трубогиб с места на место.
Технические характеристики
- Max усилие на штоке 13000 кг
- Max ход штока 250 мм
- Материал обработки металл
- Тип привода электрогидравлический
- Тип профиля круг
- Гибка труб диаметром 21-60 мм(1/2""-2"")
- Мах угол гиба 90 град
- Max толщина стенки трубы 4.5 мм
- Количество матриц 6 шт
Преимущества

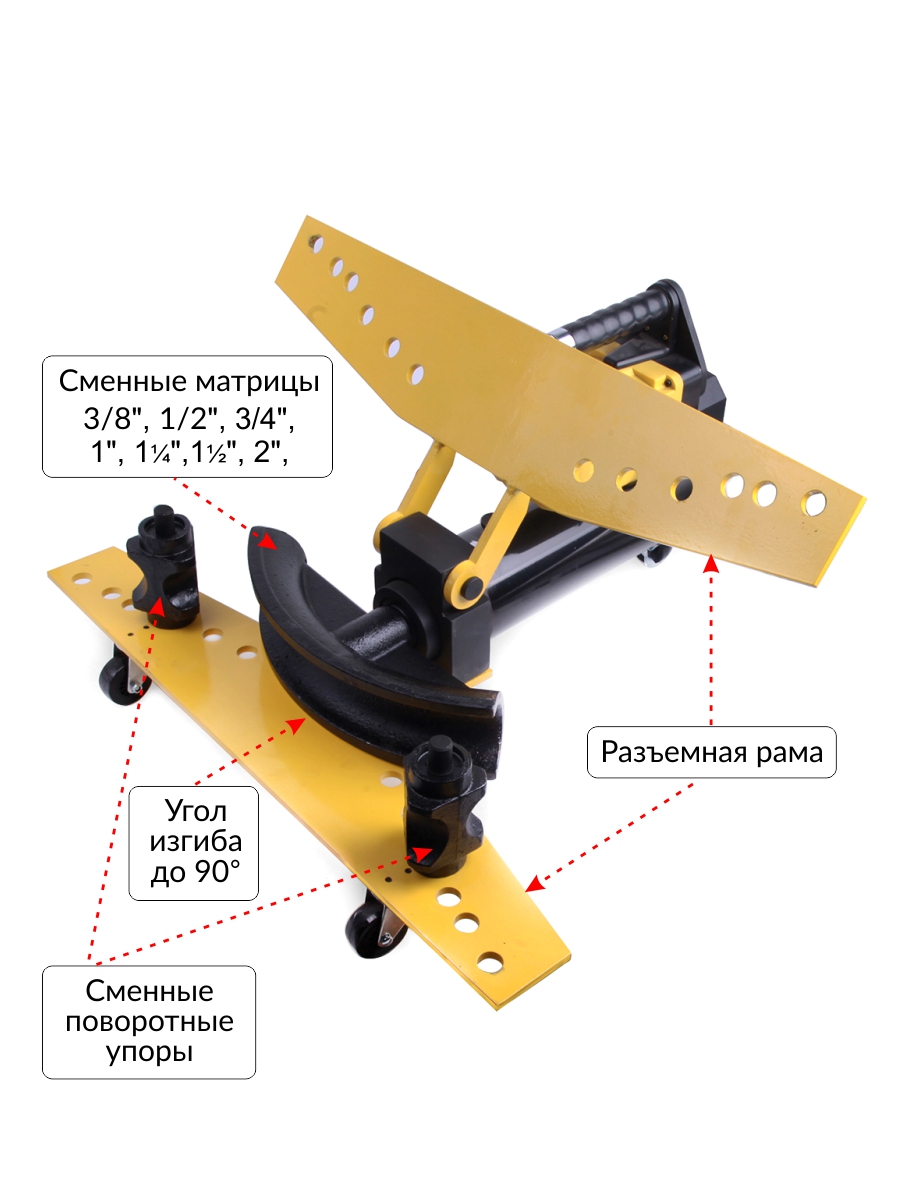

- Разъемная рама
- Мощный электродвигатель
Применяемость
Сантехнические работы, устройство газопровода, производство металлоконструкций.

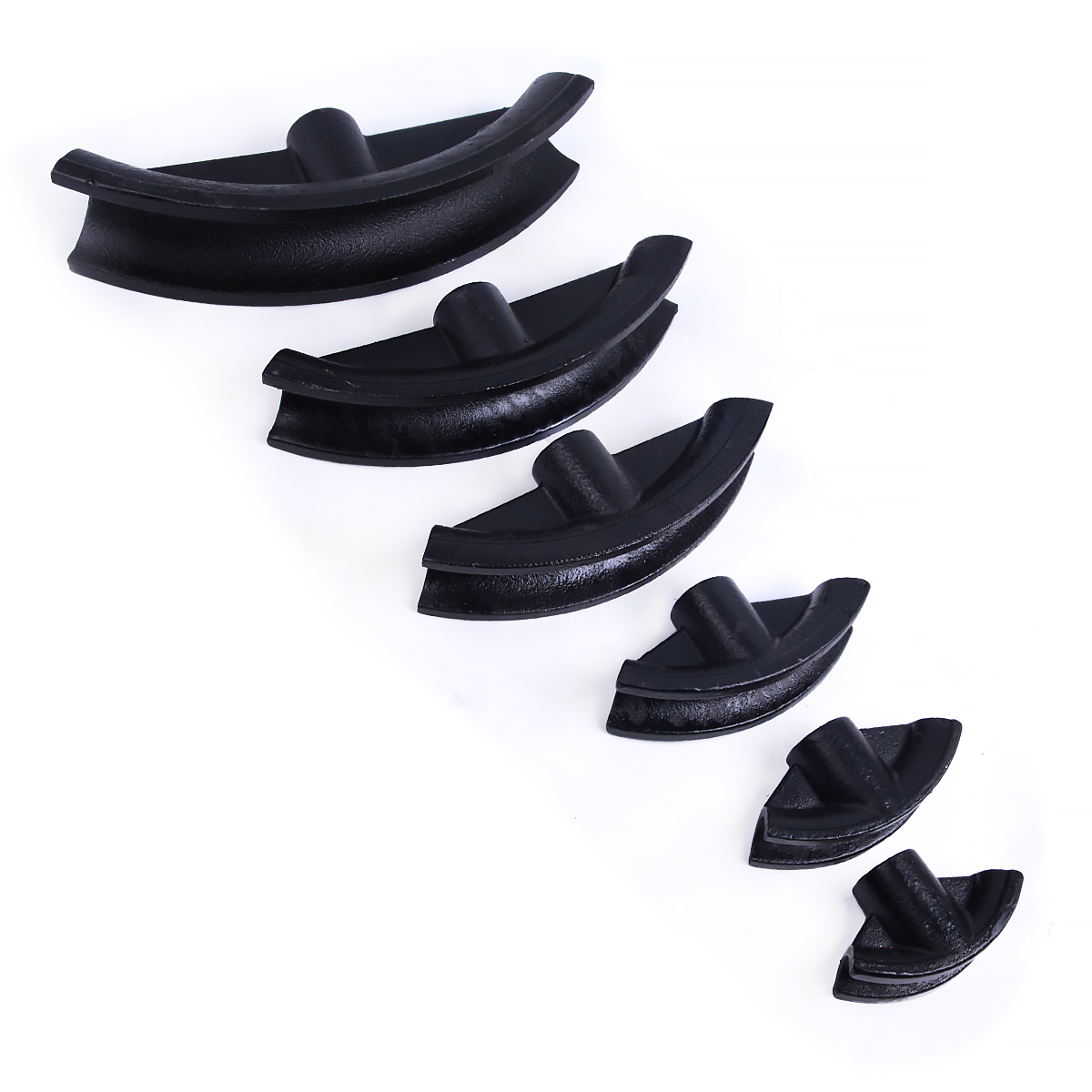

Сменные матрицы
|
Размер матрицы для трубы:
|
A (мм)
|
B (мм)
|
Минимальный радиус изгиба (мм)
|
D(мм)
|
Максимальная толщина стенки
|
|
3/8"
|
106
|
63
|
50
|
18
|
2,3
|
|
1/2"
|
115
|
67,5
|
50,2
|
22
|
2,8
|
|
3/4"
|
131
|
84,5
|
66
|
28
|
2,9
|
|
1"
|
147
|
96,5
|
75,4
|
34
|
3,4
|
|
1¼"
|
195
|
134
|
108,7
|
43
|
3,6
|
|
1½
|
242
|
162
|
133,5
|
50
|
3,7
|
|
2"
|
297
|
238
|
199,2
|
62
|
3,9
|
|
|
|
|
|
|
|
Сравнительные характеристики трубогибов Cartool
|
Наименование
|
CT-6121
|
CT-13122T
|
CT-13122
|
CT-13122E
|
|
Усилие: тонн
|
6
|
13
|
13
|
13
|
|
Max ход штока
|
150 мм
|
250 мм
|
250 мм
|
250 мм
|
|
Материал обработки
|
Сталь, медь, алюминий
|
сталь, медь, алюминий
|
сталь, медь, алюминий
|
сталь, медь, алюминий
|
|
Тип привода
|
Гидравлический
|
Гидравлический
|
Гидравлический
|
Электрогидравлический
|
|
Тип профиля
|
Круг
|
Круг
|
Круг
|
Круг
|
|
Гибка труб диаметром
|
13-33 мм
|
21-60 мм
|
21-60 мм
|
21-60 мм
|
|
Мах угол гиба
|
90°
|
90°
|
90°
|
90°
|
|
Max толщина стенки трубы
|
3.5 мм
|
4.5 мм
|
4.5 мм
|
4,5 мм
|
|
Насадки в комплекте
|
3/8"; 1/2"; 3/4"; 1".
|
1/2"; 3/4"; 1"; 1¼"; 1½; 2".
|
1/2"; 3/4"; 1"; 1¼"; 1½; 2".
|
1/2"; 3/4"; 1"; 1¼"; 1½; 2".
|
|
Основание
|
отсутствует
|
тренога
|
поворотные колеса
|
поворотные колеса
|
Комплектация
- Трубогиб
- Сменные матрицы - 6шт
- Упаковка
