Набор для регулировки ГРМ Cummins 3163021 Car-Tool CT-QSX15

Набор для регулировки ГРМ Cummins 3163021 Car-Tool CT-QSX15 — комплект для выставления фаз газораспределения на 15-литровых дизелях Cummins ISX15 и QSX15 2007–2017 годов — и двухраспредвальных 2007–2012, и однораспредвальных 2013–2017. Номер Cummins 3163021 рассчитан в основном на моторы EPA10. В одном кейсе собраны клинья 4°, 6° (два) и 7°, палец коленвала, съёмник шестерён и щуп 7 мм для моторного тормоза — у Cummins это четыре разных номера.

Где пригодится

• фиксация коленвала пальцем в положении для установки фаз;
• выставление распредвалов клиньями 4°, 6° и 7°, второй клин 6° — для двухраспредвальных ISX 2007–2012;
• снятие шестерён распредвалов при замене валов, шестерён или ремонте головки блока;
• регулировка моторного тормоза щупом 7 мм;
• проверка фаз после сборки шестерённого привода.

Чем удобна модель

• 4 клина с гравировкой угла — 4°, 6° × 2 и 7°, угол читается на самом клине;
• палец коленвала — аналог Cummins 3163020;
• съёмник шестерён распредвалов — аналог 3163069: плита с маркировкой CT-QSX15 и 4 болта с шайбами для крепления к шестерне;
• щуп 7 мм — аналог 3163530 для регулировки моторного тормоза;

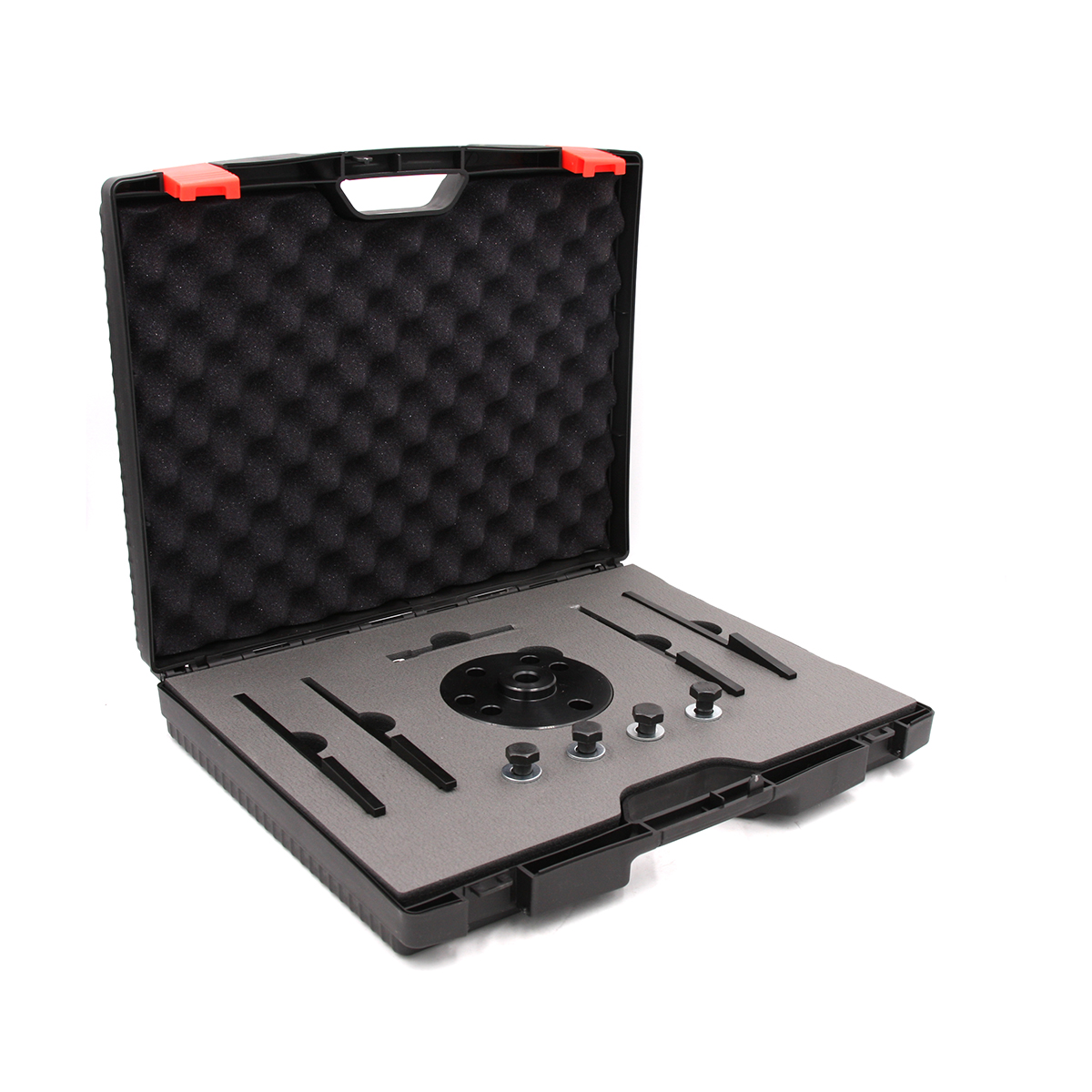

• один кейс вместо четырёх номеров — 3163021, 3163020, 3163069 и 3163530 в одном комплекте.

Как подобрать

Сверяйте модель и год по табличке двигателя, а не по марке техники: одну машину в разные годы ставили с разными версиями ISX и QSX. Подходят Cummins ISX15 (ISX) с двумя распредвалами 2007–2012, ISX15 с одним распредвалом 2013–2017 и QSX15 2007–2017. Такие моторы стоят на самосвале БЕЛАЗ-7545 (45 т), бульдозере ЧЕТРА Т25 (QSX-15, C440), кране-трубоукладчике ЧЕТРА ТГ-511, экскаваторе Hyundai R-800LC, погрузчиках Hitachi ZW-370 и DRESSTA 560E, бульдозере DRESSTA TD-25M, тракторах New Holland T9060 и Buhler Versatile HHT (QSX-15), а также с ISX-15 — на Volvo VHL 670, Volvo VNL 630 / 670 / 780, International 9200i / 9400i / 9900i, PETERBILT 387, КамАЗ 65228, Freightliner Century, Freightliner Columbia и Kenworth.

Что ещё пригодится:

• корректирующие клинья 4,25°, 4,5° и 4,75° — в набор не входят, их докупают, если процедура их требует.

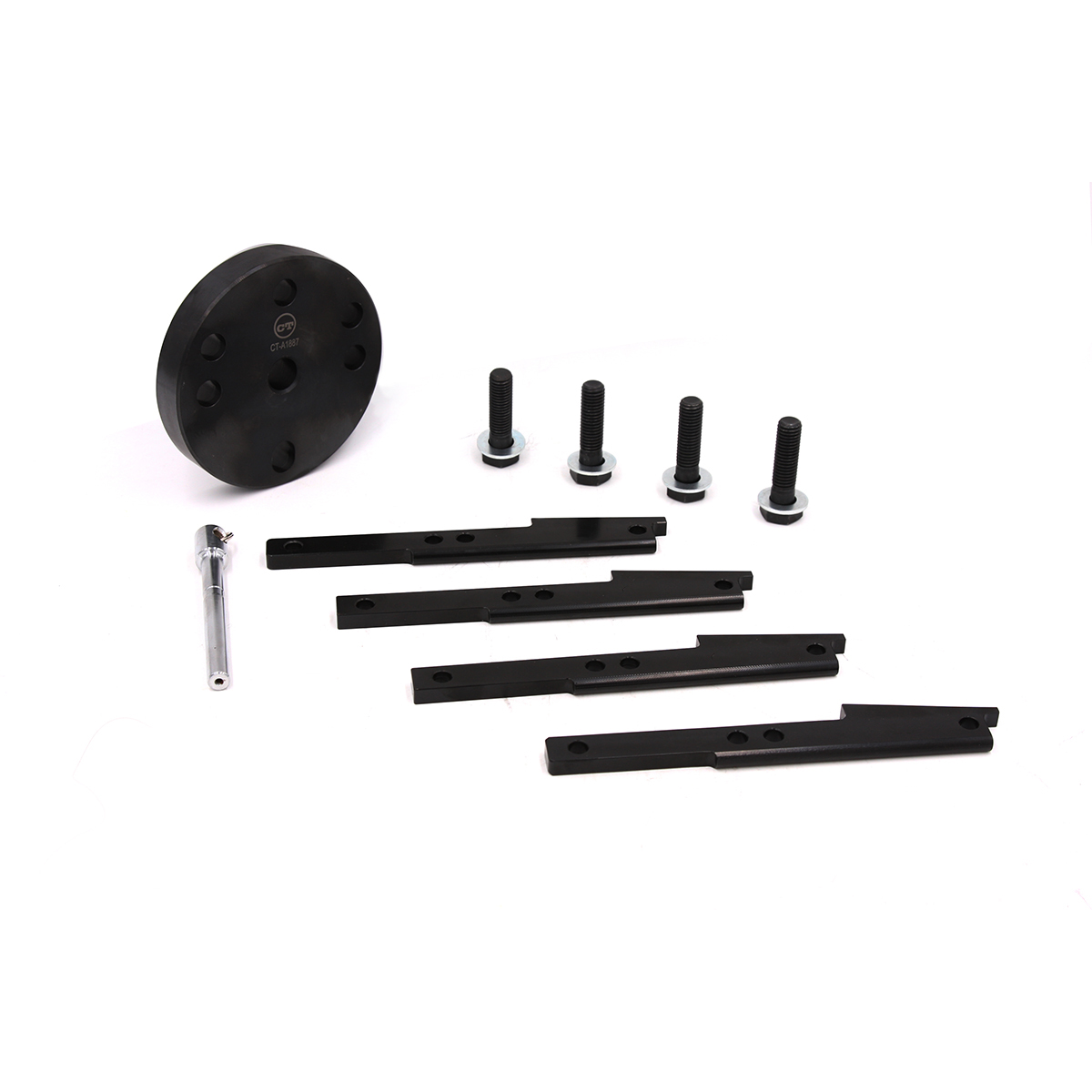

Комплект поставки

• клинья распредвала 4°, 6°, 7° с гравировкой угла (Cummins 3163021) — 4 шт.: 4° — 1, 6° — 2, 7° — 1;

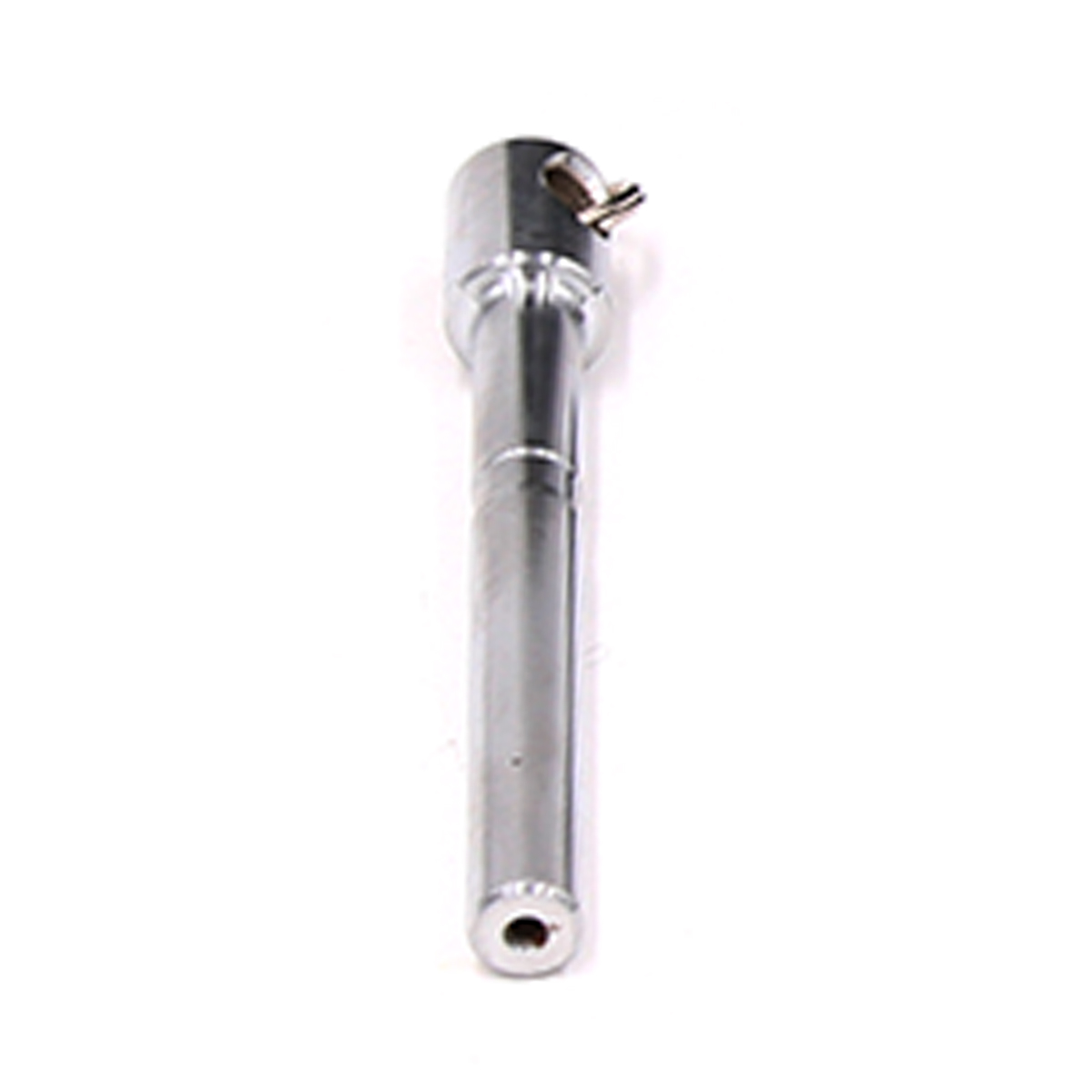

• палец фиксации коленвала (аналог 3163020) — 1 шт.;

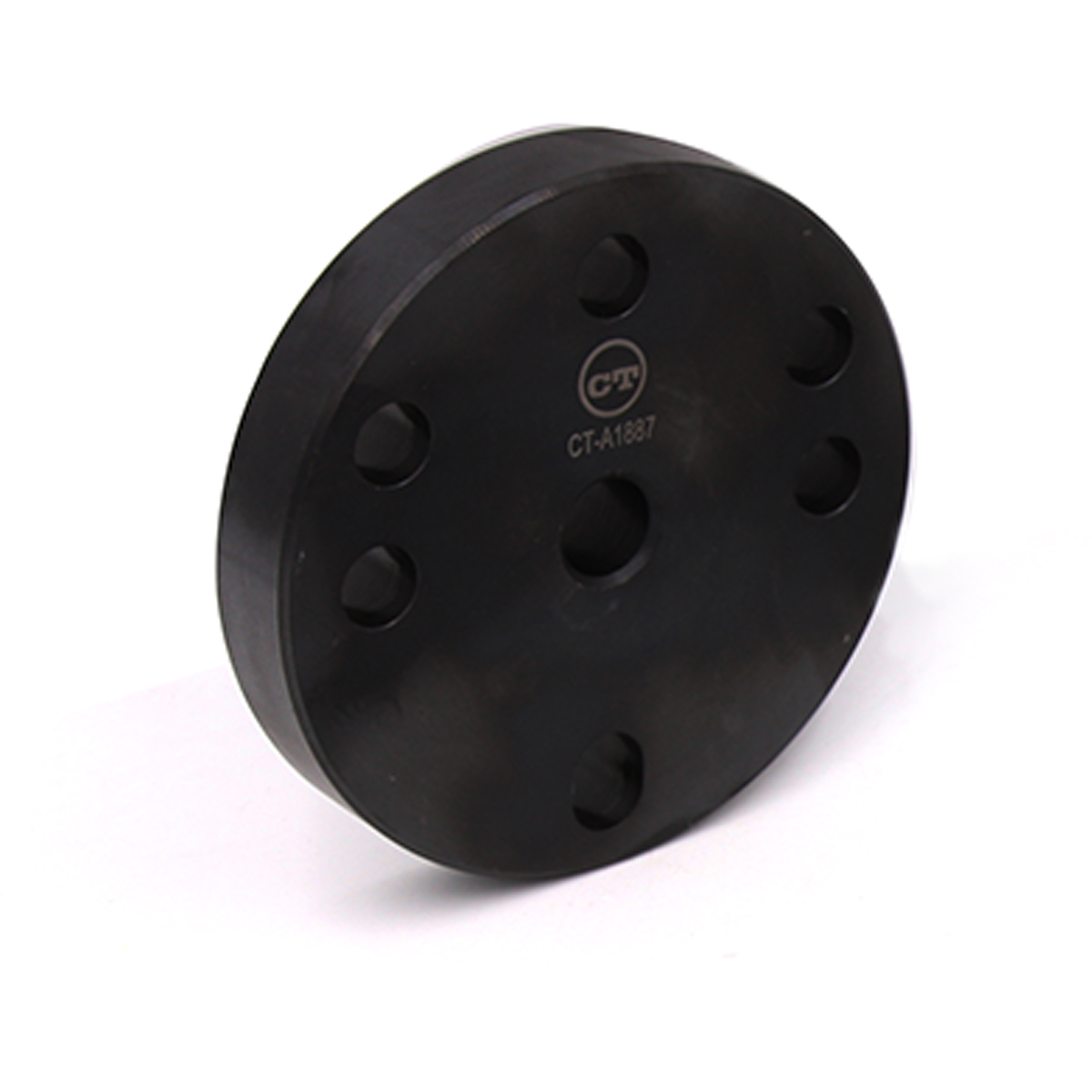

• съёмник шестерён распредвалов — плита (аналог 3163069) — 1 шт.;

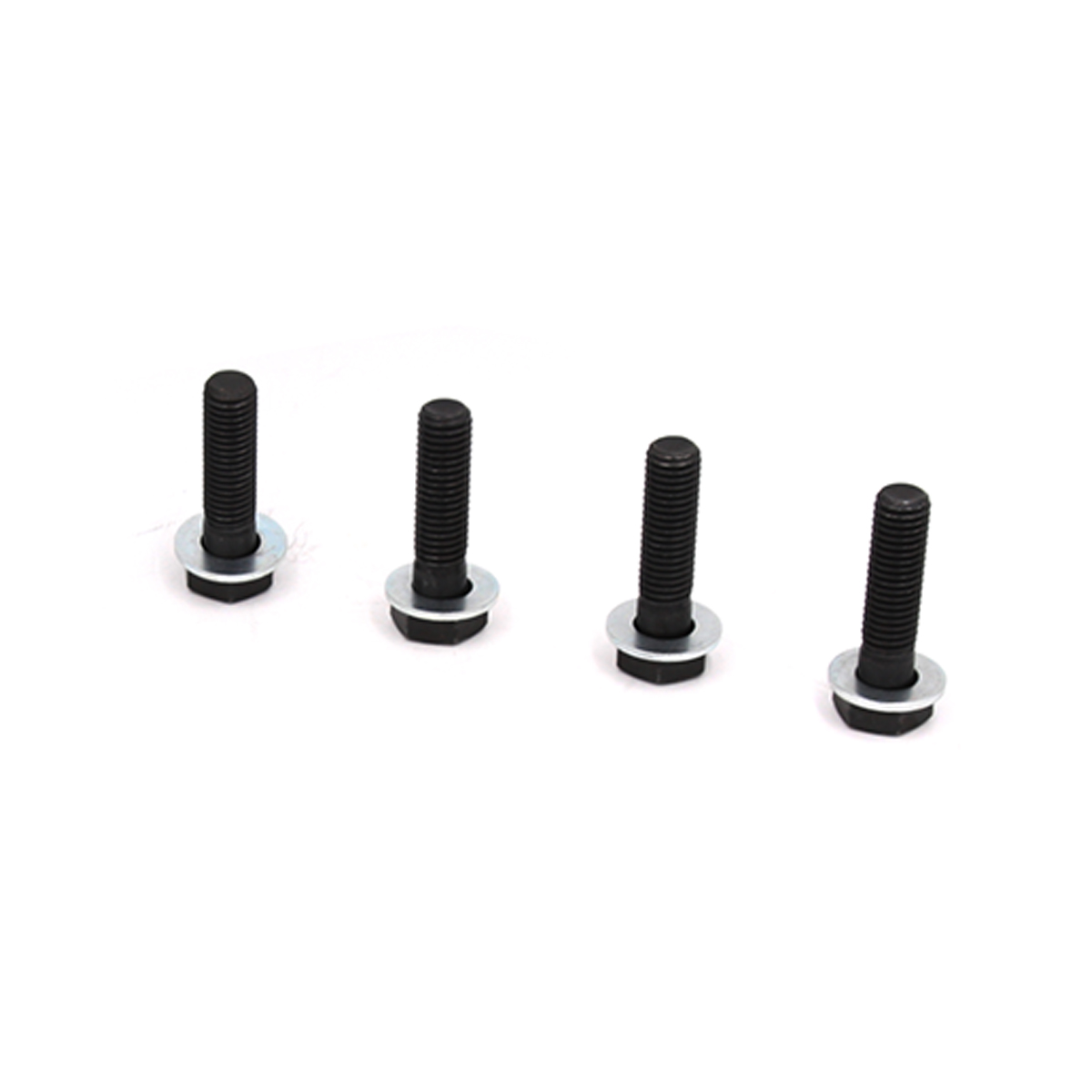

• болты с шайбами (фиксаторы) для крепления съёмника к шестерне — 4 шт.;
• щуп 7 мм для моторного тормоза (аналог 3163530) — 1 шт.;

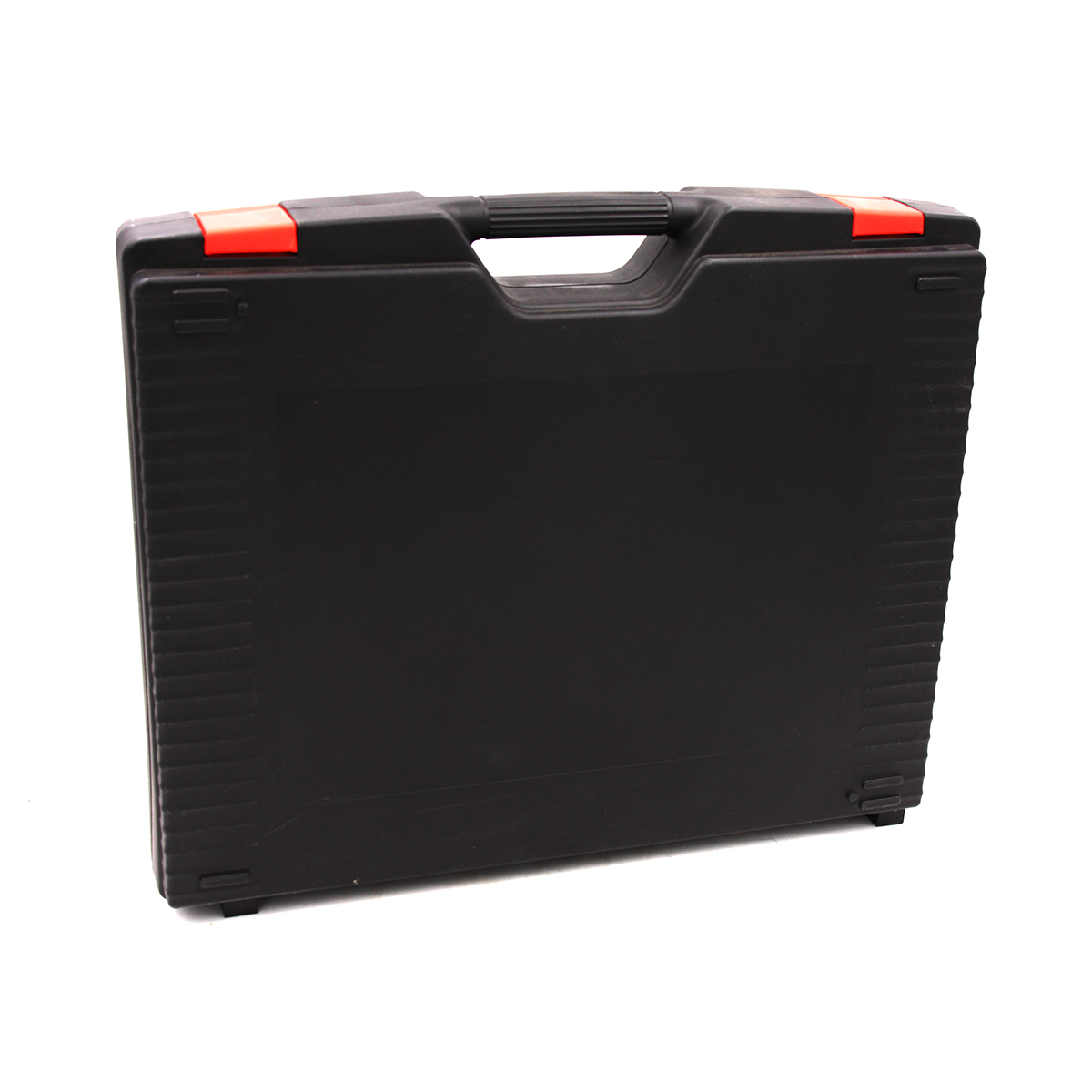

• кейс — 1 шт.

Применяемость

Оригинальные номера и комплектация

Вопросы и ответы

Подойдёт ли к моему двигателю?

Да, если это Cummins ISX15 или QSX15 2007–2017 годов, одно- или двухраспредвальный. Модель и год сверьте по табличке на двигателе.

Чем отличается от оригинала 3163021?

Под номером 3163021 Cummins поставляет только клинья, а палец коленвала (3163020), съёмник шестерён (3163069) и щуп тормоза (3163530) идут отдельно. В CT-QSX15 всё в одном кейсе.

Подойдёт ли для ISX15 2010 года?

Да. Это двухраспредвальный ISX 2007–2012 — для него в наборе и лежит второй клин 6°.

Подойдёт ли однораспредвальному ISX15 2014 года?

Да, набор закрывает ISX 2007–2017, включая однораспредвальные 2013–2017.

Подойдёт ли для БелАЗ, ЧЕТРА или КамАЗ с Cummins?

Решает двигатель, а не машина: если на ней QSX15 или ISX15 2007–2017 годов, набор подходит.

Зачем второй клин 6°?

Он нужен на двухраспредвальных ISX 2007–2012.

Для чего щуп 7 мм?

Им регулируют моторный тормоз; это аналог Cummins 3163530.

Нужны клинья 4,25°, 4,5° или 4,75° — что делать?

Их берут отдельно: в наборе только 4°, 6° и 7°.

Какие номера Cummins заменяет набор?

3163021 (клинья), 3163020 (палец коленвала), 3163069 (съёмник шестерён) и 3163530 (щуп моторного тормоза).

Чем съёмник крепят к шестерне?

Четырьмя болтами с шайбами из комплекта.

На какие стандарты моторов рассчитан?

Номер 3163021 рассчитан в основном на двигатели EPA10.

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
