Съемник шарового шарнира квадроциклов Honda и Yamaha Car-Tool CT-K417

Съемник шарового шарнира квадроциклов Honda и Yamaha Car-Tool CT-K417 — распорный съёмник, который выбивает конусы пальцев верхней и нижней шаровых опор из поворотного кулака квадроциклов Honda TRX и Yamaha YFZ350, YFM350X. A-образный рычаг, палец и пыльник остаются целыми; в комплекте корпус и три нажимных болта под разные модели.

Где пригодится

• выпрессовка пальцев верхней и нижней шаровых опор из кулака;
• снятие поворотного кулака с A-образных рычагов;
• замена шаровых опор, пыльников и рычагов без повреждения соседних деталей;
• Honda TRX250R, TRX250X, TRX250 Recon, TRX300EX, TRX450R, TRX450ER и Yamaha YFZ350 Banshee, YFM350X Warrior.

Чем удобна модель

• 3 нажимных болта — один стоит в корпусе, два лежат отдельно; берут тот, что встаёт по оси снимаемого пальца;
• распор между пальцами — съёмник стоит между пальцами верхней и нижней опор, отдельный упор не нужен;
• палец выходит от удара по рычагу, а не от затяжки болта — съёмник и шаровая не перегружаются;
• оба пальца одним инструментом — после первого съёмник переворачивают и выбивают второй;
• 8 моделей Honda и Yamaha — от TRX250R до YFM350X.

Для каких квадроциклов

Годы модельные. Honda: TRX250R 1986-1989 г., TRX250X 1987-1988/1991-1992 г., TRX250 Recon (TRX250TE / TM) 1997-2001 г., TRX300EX 1993-2001 г., TRX450R Sportrax 2004-2007 г., TRX450ER 2006-2007 г. Yamaha: YFZ350 Banshee и YFM350X Warrior 1987-2001 г. Съёмник рассчитан на шаровые опоры A-образных рычагов квадроцикла — для мотоциклов он не годится.

Что ещё пригодится:

• молоток с пластиковым бойком — им бьют по рычагу.

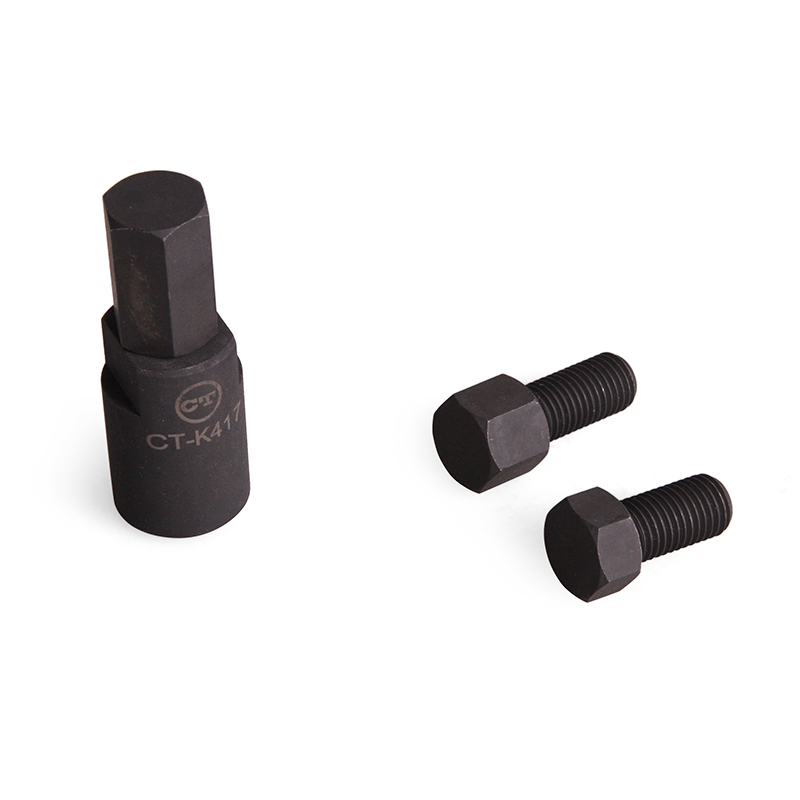

Комплект поставки

• корпус — 1 шт.;
• нажимные болты — 3 шт., один уже ввёрнут в корпус.

Применяемость

Комплектация

Вопросы и ответы

Подойдёт ли съёмник к моему квадроциклу?

Да, если это Honda TRX250R 1986–1989, TRX250X 1987–1988 и 1991–1992, TRX250 Recon 1997–2001, TRX300EX 1993–2001, TRX450R 2004–2007, TRX450ER 2006–2007 или Yamaha YFZ350, YFM350X 1987–2001.

Можно ли выдавить палец болтом?

Нет. Болт только подводят к пальцу, а сам палец выбивают ударом по рычагу; если тянуть болтом, пострадают съёмник и шаровая.

Подходит к Honda TRX450R?

Да: TRX450R 2004–2007 и TRX450ER 2006–2007.

Подойдёт к Yamaha Banshee?

Да, к YFZ350 Banshee 1987–2001.

Подходит для мотоциклов?

Нет. Он сделан под шаровые опоры A-образных рычагов квадроцикла.

Каким молотком бить?

Молотком с пластиковым бойком — и бьют по рычагу, а не по съёмнику.

Снимать ли гайку с выбиваемого пальца?

Нет, её отпускают на 3–4 оборота — она не даст кулаку упасть. С пальца второй опоры гайку снимают совсем.

Какой болт взять из комплекта?

Поставьте корпус между пальцами и выберите болт, который встаёт по оси снимаемого пальца и достаёт до него.

Что в комплекте?

Корпус и три нажимных болта: один ввёрнут в корпус, два лежат отдельно.

Как выбить палец шаровой?

Снимите шплинт и отпустите гайку на 3–4 оборота, с другого пальца гайку снимите. Поставьте съёмник болтом по оси снимаемого пальца, подведите болт и, придерживая корпус, резко ударьте пластиковым молотком по рычагу — если нужно, несколько раз. Потом переверните съёмник и так же выбейте второй палец.

Почему палец не выходит?

Чаще всего гайка упирается в кулак. Между гайкой и кулаком нужен зазор, иначе палец не выйдет.

Нужно ли разгружать рычаги?

Да, во время работы рычаги не должны быть нагружены.

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
