Монтажный комплект для втулок рессоры VOLVO / SCANIA Car-Tool CT-A1181 — гидравлический комплект, которым выпрессовывают и запрессовывают латунные втулки ушек рессор грузовиков Scania и Volvo. Усилие даёт гидроцилиндр со штоком и штуцером под насос, под размер втулки ставят одну из 4 сменных оправок; всё уложено в кейс, насос подключают свой.
Где пригодится
- выпрессовка изношенной латунной втулки из ушка рессоры;
- запрессовка новой втулки под рессорный палец;
- замена втулок пальцев передней и задней рессоры при ремонте подвески;
- работа на грузовиках Volvo FH, FM / FMX, FE, FL и Scania P, G, R, S.
Чем удобна модель
- гидроцилиндр со штуцером — втулка идёт под давлением ровно, посадочное место ушка не деформируется;
- 4 сменные оправки — под втулки диаметром от 40 до 60 мм;
- приёмная гильза — старая втулка уходит в неё, а не в подвеску;
- сборка прямо на ушке — цилиндр, гильза, упорные шайбы и резьбовые тяги стягиваются на рессоре, перекос исключён;
- легированная сталь с антикоррозийным покрытием и кейс с отсеками — детали не теряются и не ржавеют;
- замена втулки быстрее более чем на 50% — втулку не выбивают, а выдавливают давлением цилиндра.
С чем работает
Подбирайте по втулке ушка рессоры и оправке под её диаметр. Комплект рассчитан на металлические (латунные) втулки под палец на Scania и Volvo — Volvo FH всех поколений, FM / FMX, FE, FL; Scania P, G, R и S, платформы 4-й и 5-й серий. Подходит комплект и для отечественных грузовиков: КАМАЗ-53212, КАМАЗ-5410, КАМАЗ-54112, КАМАЗ-5511, КАМАЗ-55102, КАМАЗ-4310 — втулки ушка 48×40×74 мм; МАЗ-500, 5335, 5516 и другие модификации — втулки 60×50×90 мм. Гидравлический насос в комплект не входит: цилиндр подключают к нему через штуцер.
Что ещё пригодится:
- гидравлический насос — подключают к цилиндру через штуцер, в комплект не входит;
- новые латунные втулки ушка рессоры.

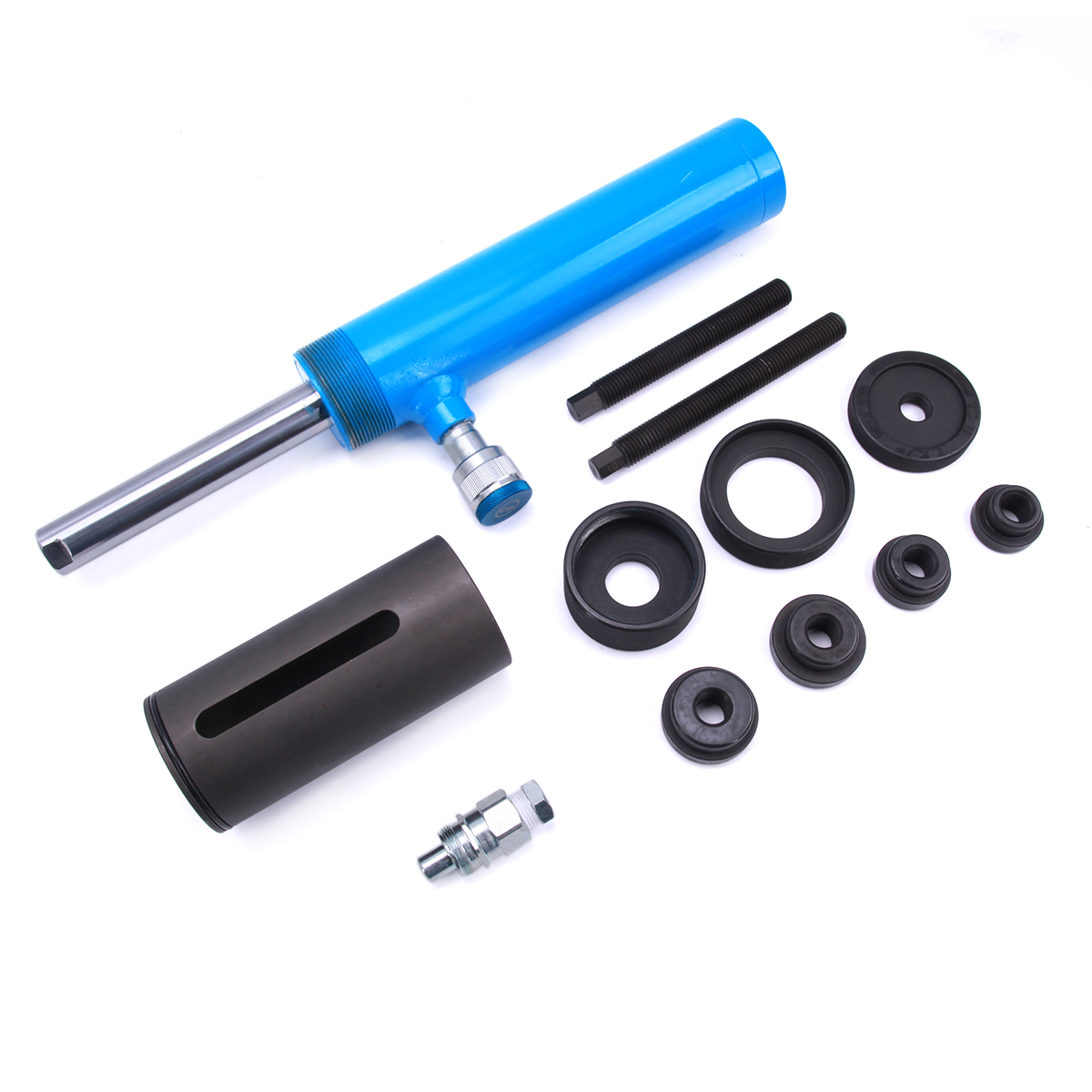

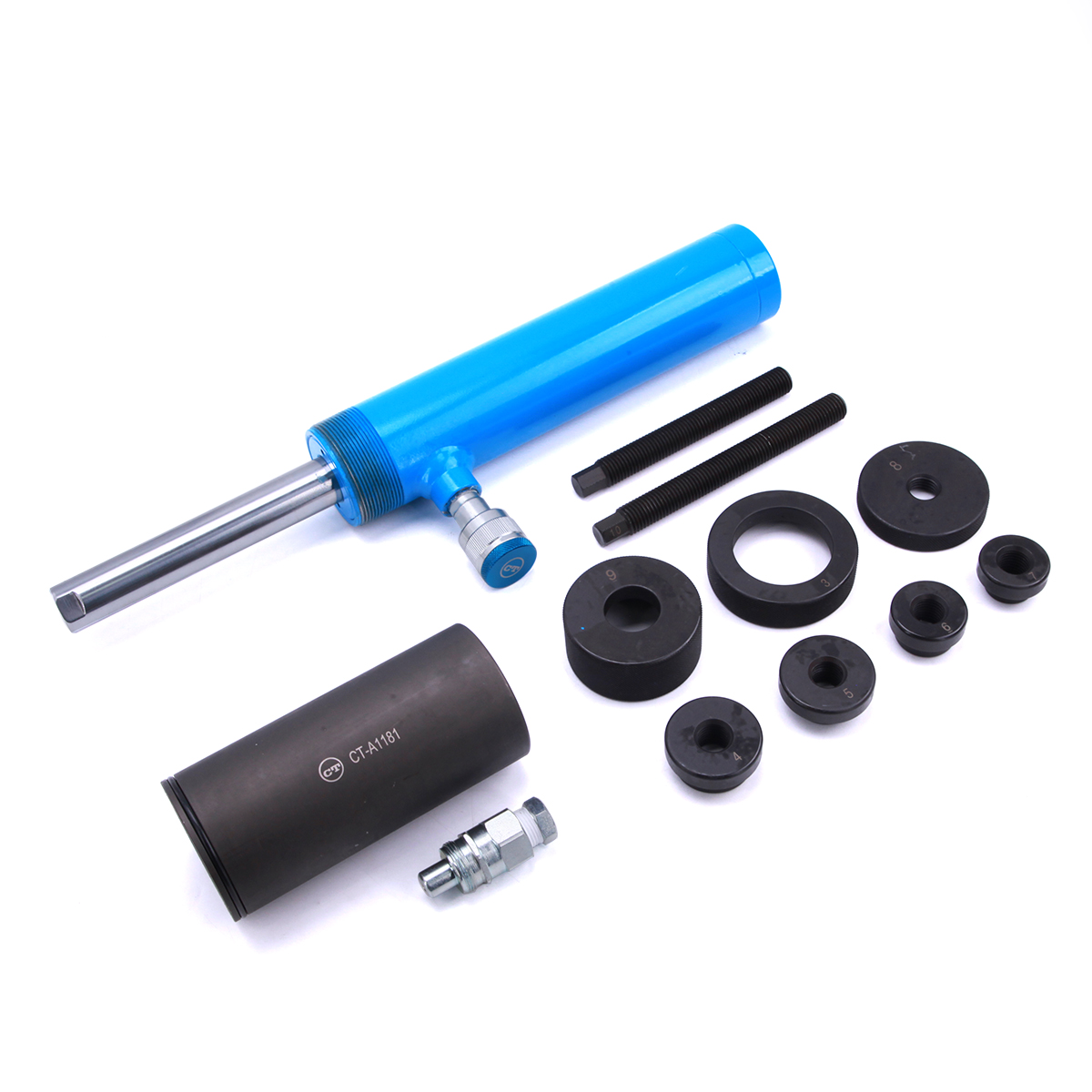

Комплект поставки

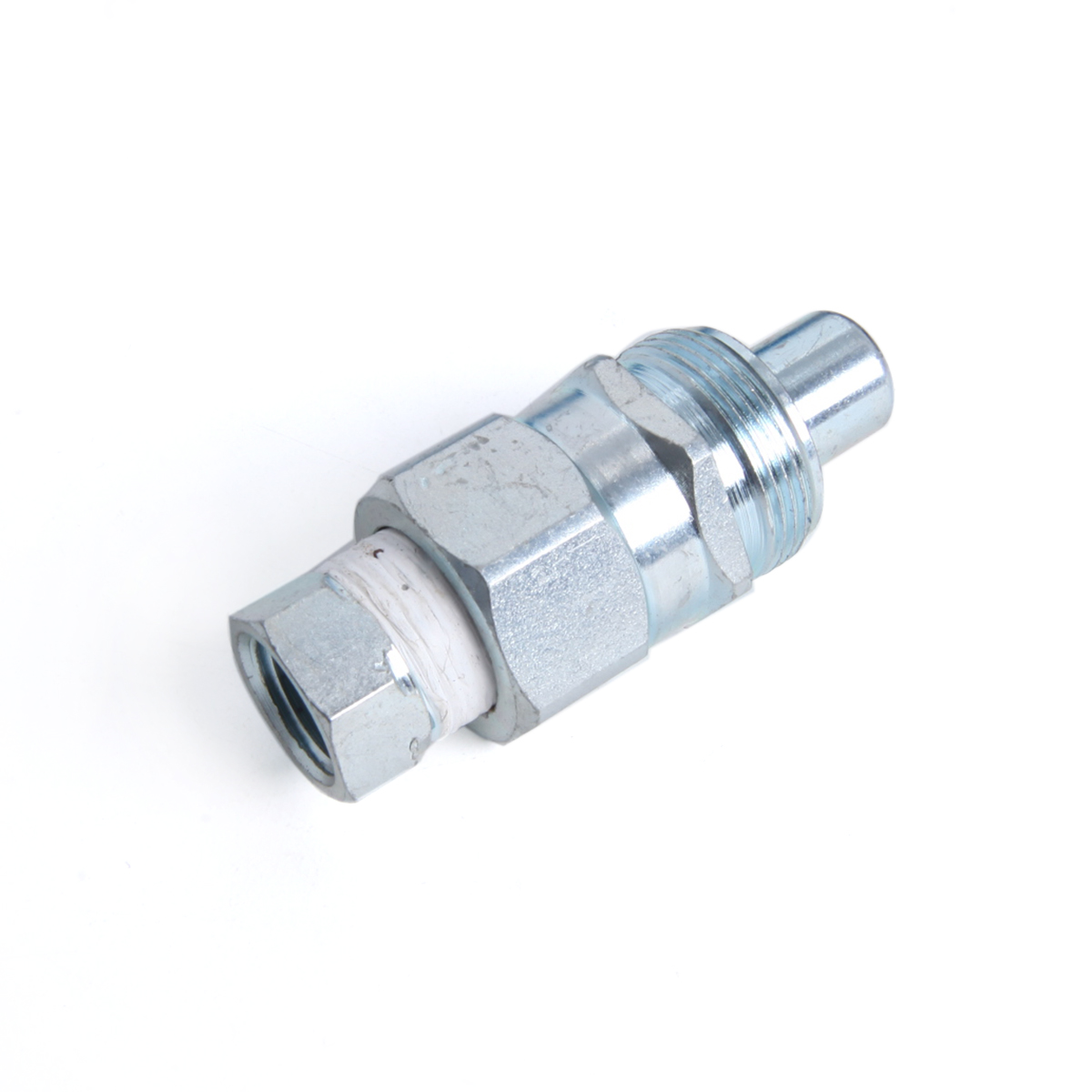

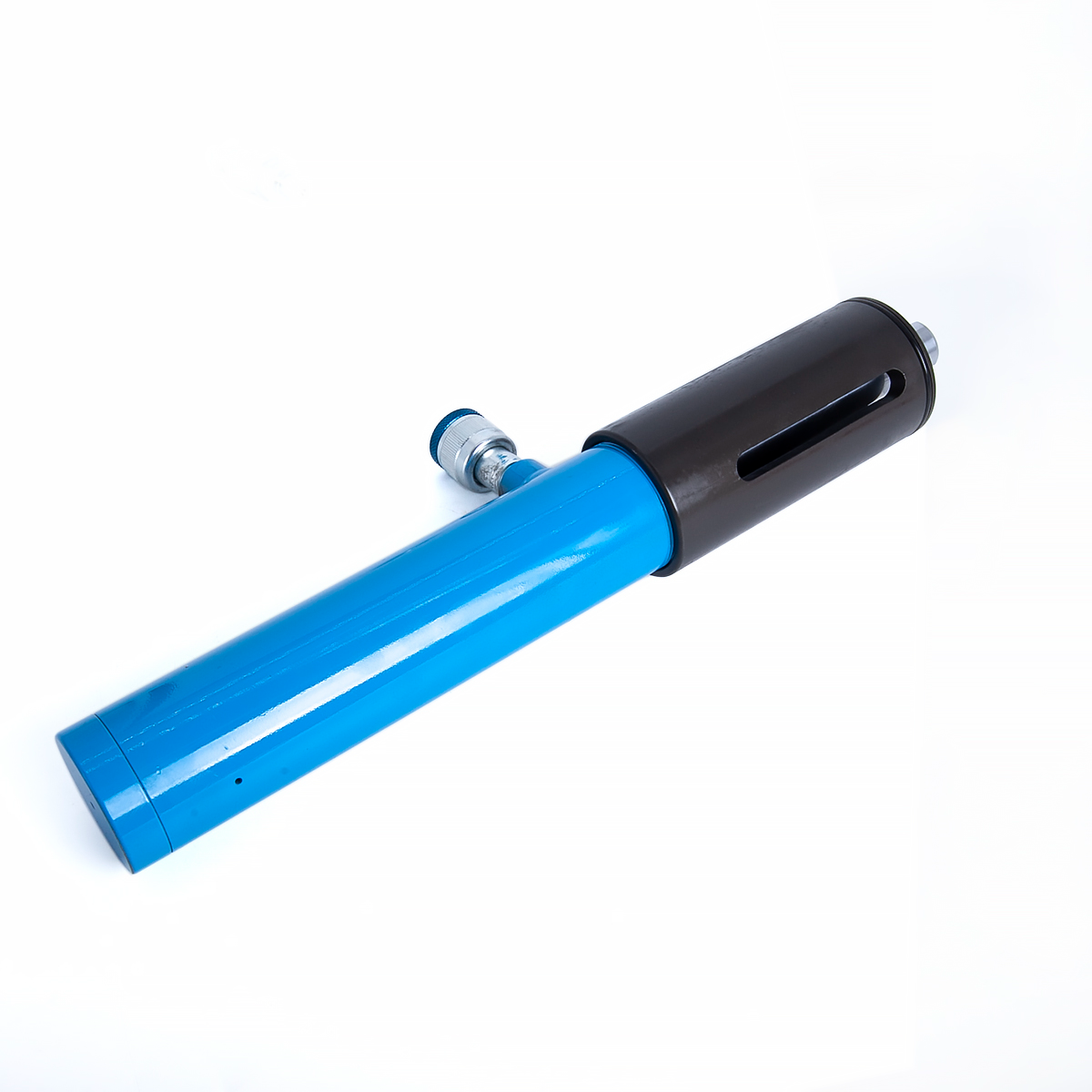

- гидроцилиндр со штоком и штуцером подключения — 1 шт.;
- приёмная гильза — 1 шт.;
- кольцо — 1 шт.;

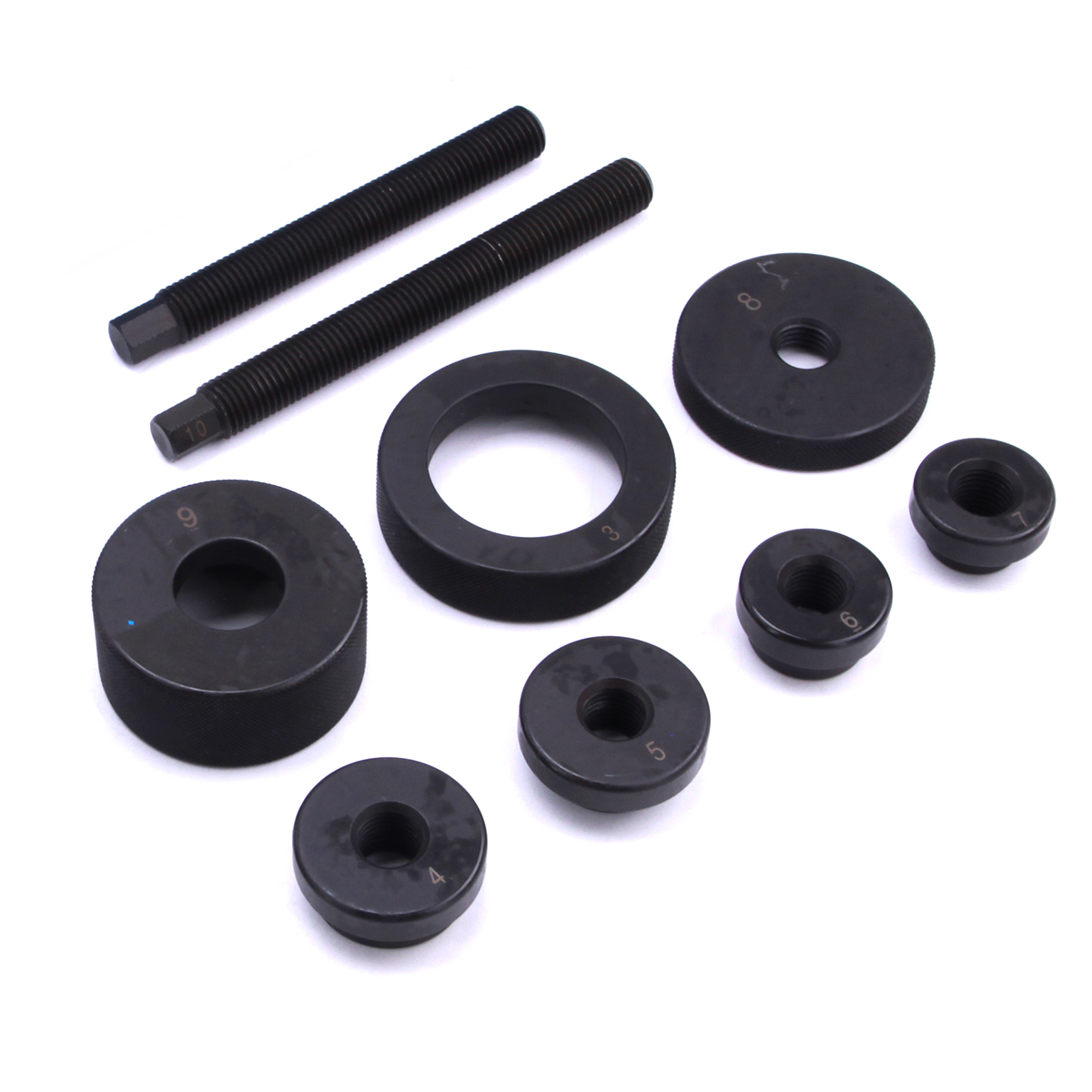

- сменные втулки-оправки — 4 шт.;
- упорные шайбы — 2 шт.;
- резьбовые тяги — 2 шт.;
- соединительный элемент — 1 шт.;

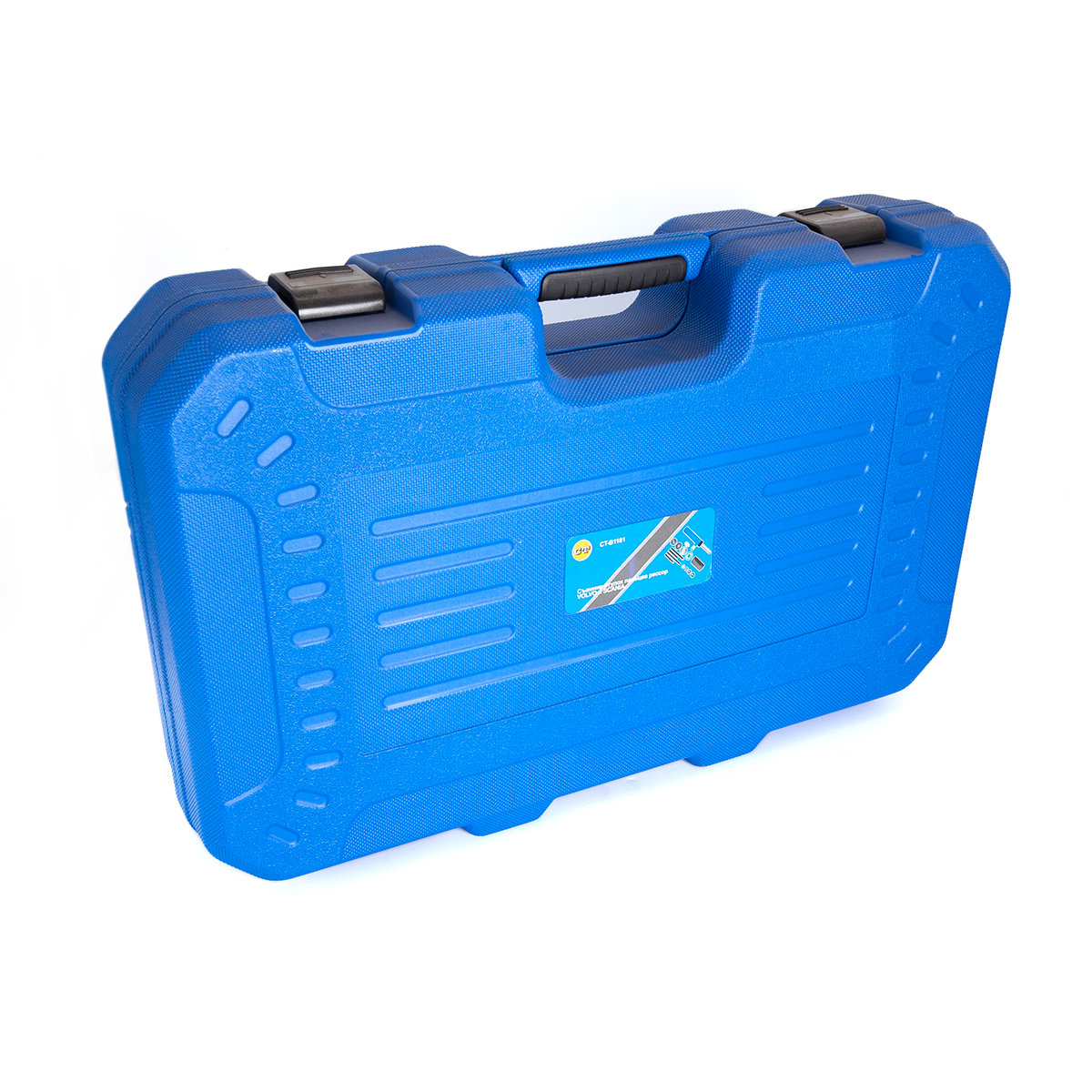

- кейс — 1 шт.
Где применяется
| Марка | Модели | Узел |
|---|
| Scania | грузовики Scania | металлические (латунные) втулки ушек рессор под палец |
| Volvo Trucks | грузовики Volvo | металлические (латунные) втулки ушек рессор под палец |
Комплектация
| Деталь | Кол-во |
|---|
| гидроцилиндр со штоком и штуцером подключения | 1 |
| приёмная гильза | 1 |
| кольцо | 1 |
| сменные втулки-оправки | 4 |
| упорные шайбы | 2 |
| резьбовые тяги | 2 |
| соединительный элемент | 1 |
| кейс | 1 |
Вопросы и ответы
Подойдёт ли комплект на мой грузовик?
Подойдёт на Scania и Volvo с металлическими (латунными) втулками пальцев рессор. Подбор — по втулке и сменной оправке.
Нужен ли отдельный насос?
Да. Насоса в комплекте нет: гидроцилиндр подключают к гидравлическому насосу через штуцер.
Какие втулки им меняют?
Металлические (латунные) втулки в ушках рессор под рессорный палец.
На какие грузовики рассчитан?
На Scania и Volvo. Подходит и для КАМАЗ (втулки 48×40×74 мм) и МАЗ (втулки 60×50×90 мм).
Как выбрать оправку?
По размеру втулки. В комплекте 4 сменные оправки — берут ту, что подходит к втулке.
Можно ли обойтись без снятия рессоры?
Комплект собирают прямо на ушке рессоры. Снимать ли рессору, зависит от доступа к ушку на конкретной машине.
Что входит в комплект?
Гидроцилиндр, приёмная гильза, кольцо, 4 сменные оправки, 2 упорные шайбы, 2 резьбовые тяги, соединительный элемент и кейс.
Есть ли номер Scania или Volvo?
Нет. Это универсальный комплект для грузовиков, а не копия заводского приспособления.
Как идёт замена втулки?
Подбирают оправку и собирают на ушке цилиндр, приёмную гильзу, упорные шайбы и тяги. Давлением старую втулку выдавливают в гильзу, новую тем же путём запрессовывают на место.
Какая гарантия?
24 месяца со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
