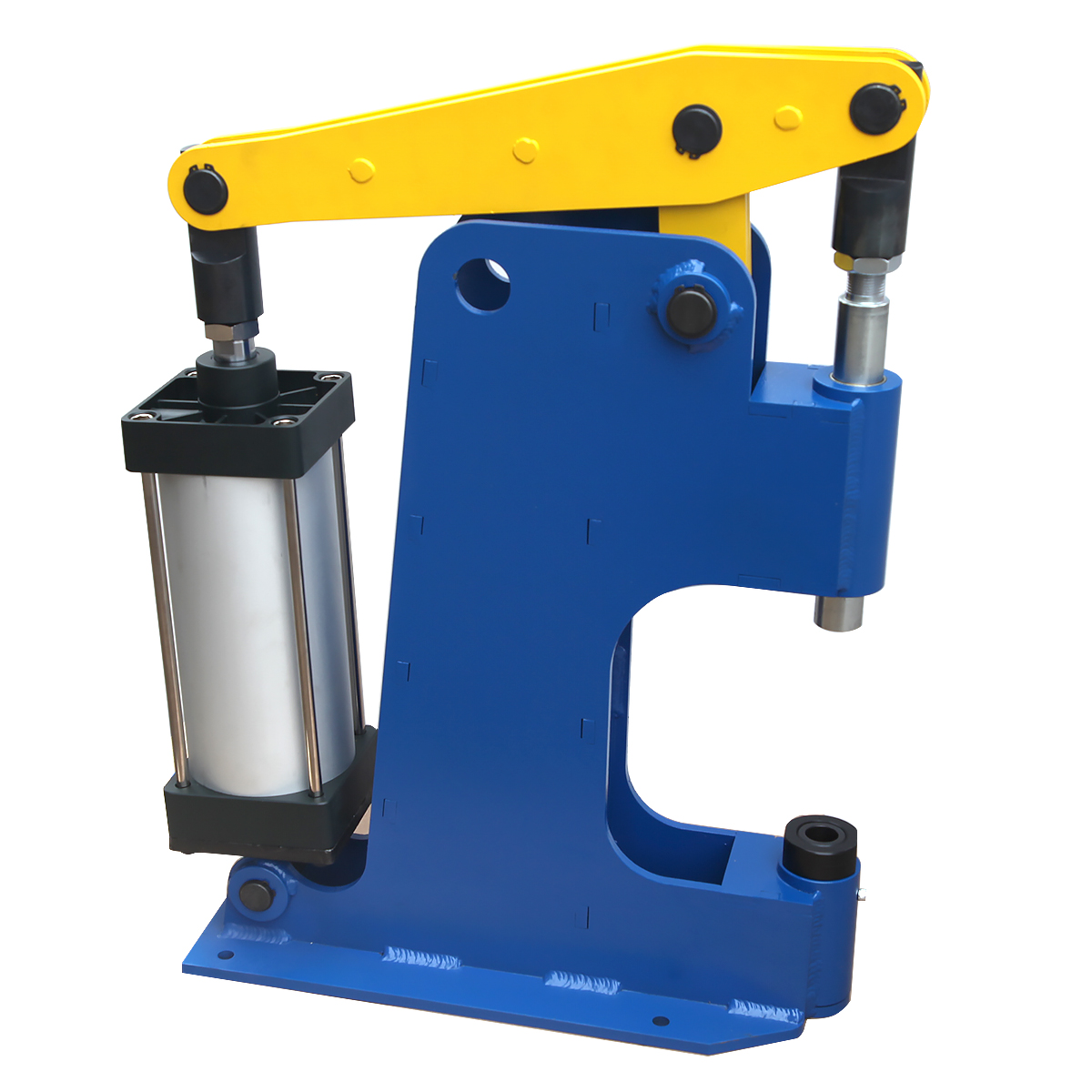

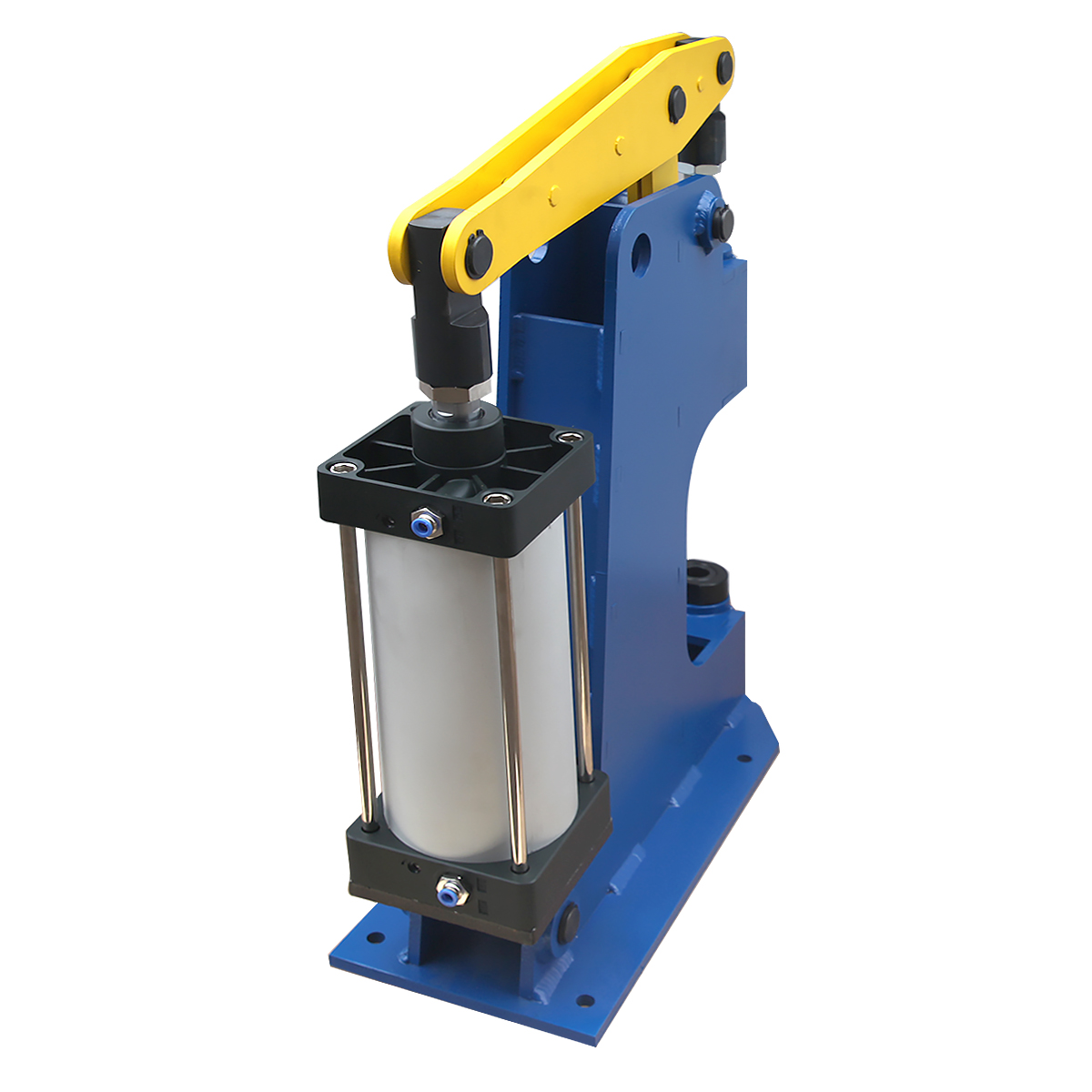

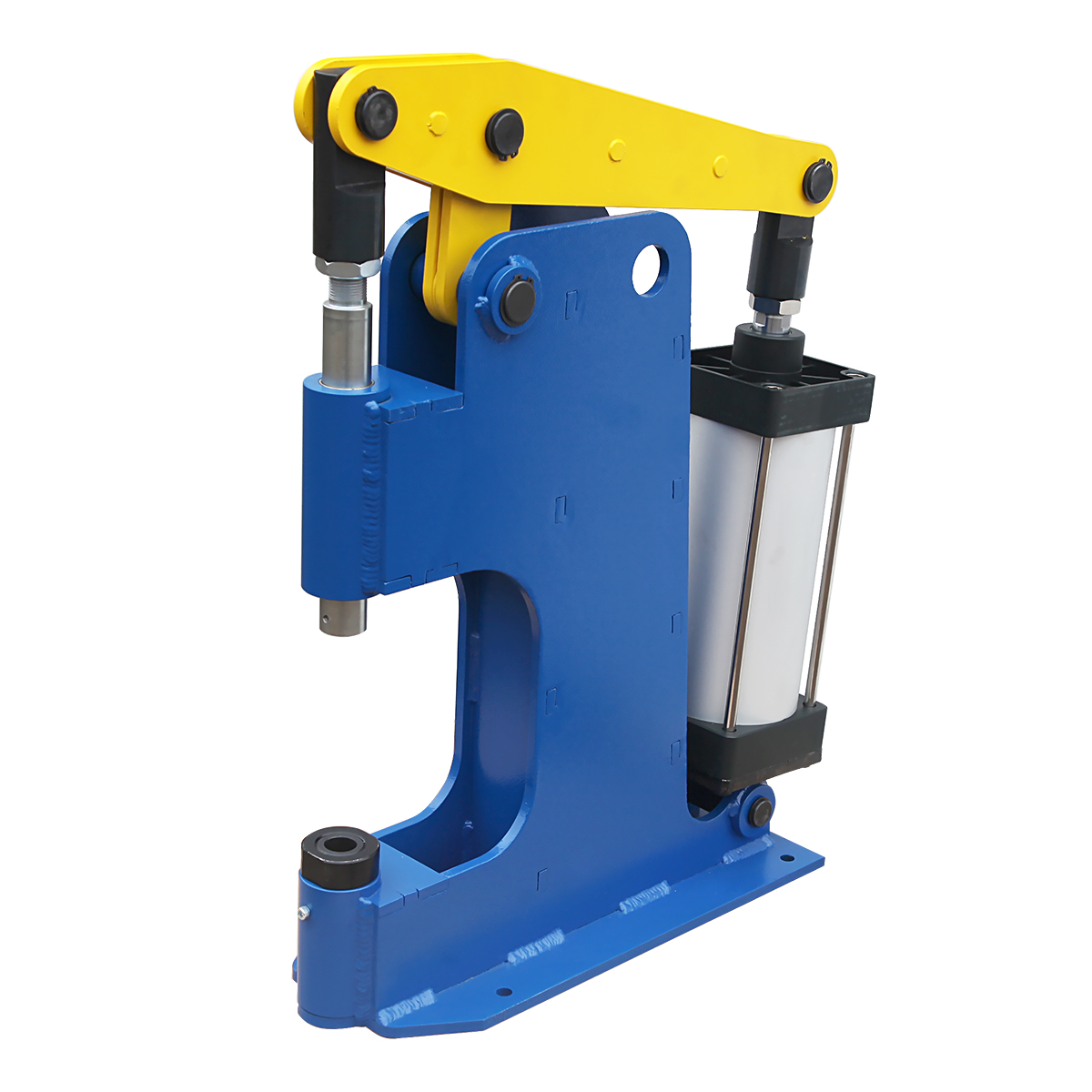

Клепальный станок с усилием 3000 кг. ОДА Сервис ODA-B1187 — пневматический станок для клёпки тормозных колодок и выпрессовки старых заклёпок 4, 6 и 8 мм: усилие 3000 кг (2,8–3,0 т на штоке) создаёт пневмоцилиндр по нажатию педали, и обе руки мастера свободны для колодки. Нужна только пневмомагистраль 7–8 бар; тем же прессом развальцовывают и запрессовывают мелкие детали.
Где пригодится
- клёпка новых накладок к колодкам заклёпками из цветных металлов и сплавов;
- снятие старых заклёпок — выдавленная заклёпка уходит в отверстие опорной плиты;
- развальцовка и запрессовка мелких деталей прессовым инструментом;
- мастерские, которые сами перекладывают накладки на тормозных колодках.
Чем удобна модель
- до 3 т от пневмоцилиндра — гидравлика и насос не нужны, хватает пневмолинии;
- ножная педаль — руки держат колодку и накладку;
- регулируемый упорный винт — гайкой меняют высоту опоры, а вместе с ней усилие на заклёпку и рабочий ход пуансона;
- шток возвращается в 5 раз быстрее, чем на станках с гидроприводом, — при отпущенной педали он сразу уходит вверх;
- ход штока 75 мм, сварной стальной корпус с опорной плитой — станок болтами жёстко крепят к верстаку; габариты 560 × 850 × 200 мм, масса 72 кг.
Как работать

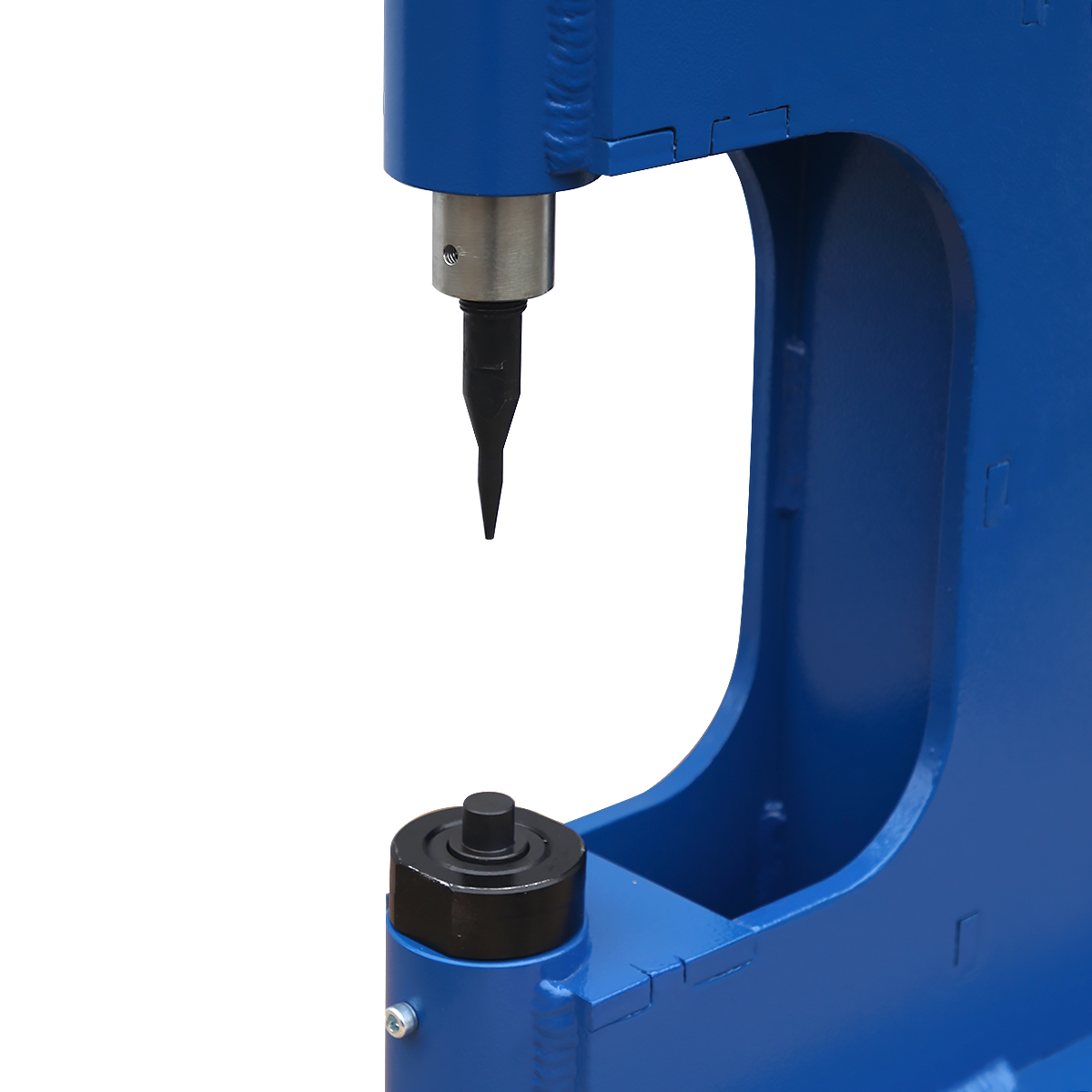

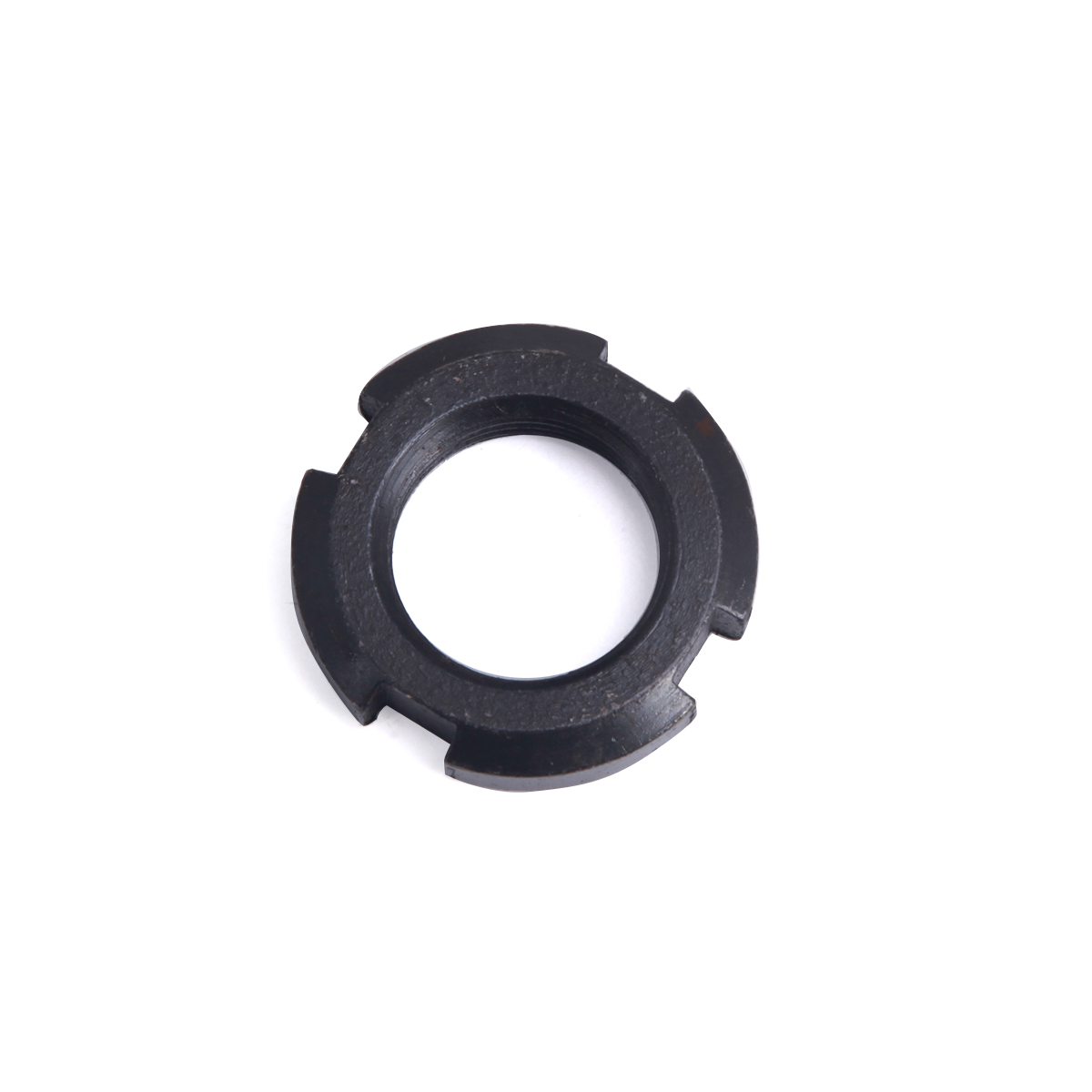

Станок крепят к верстаку и подключают к пневмомагистрали. Пуансон подбирают по диаметру заклёпки, вворачивают в шток и затягивают контргайку. Для выпрессовки в упорный винт ставят вставку для распрессовки и берут пуансон меньше отверстия под заклёпку; для клёпки — наковальню и пуансон под новую заклёпку, колодку кладут так, чтобы головка заклёпки ровно легла на наковальню, и нажимают педаль. Сменная оснастка — набор CT-N0919.
Что ещё пригодится:

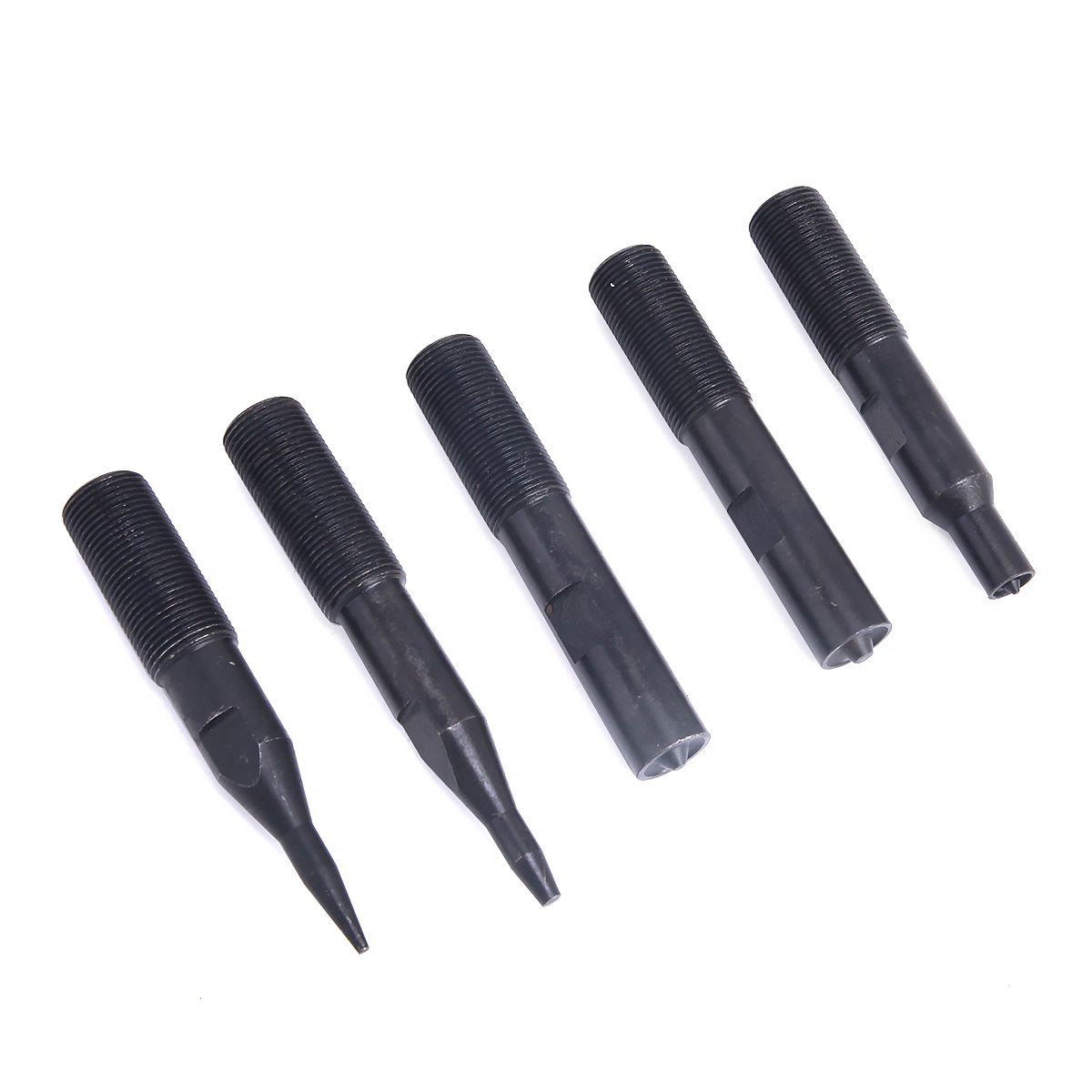

- CT-N0919 — набор пуансонов, штоков и вставок под заклёпки 4, 6 и 8 мм;
- компрессор, держащий в магистрали 7–8 бар.

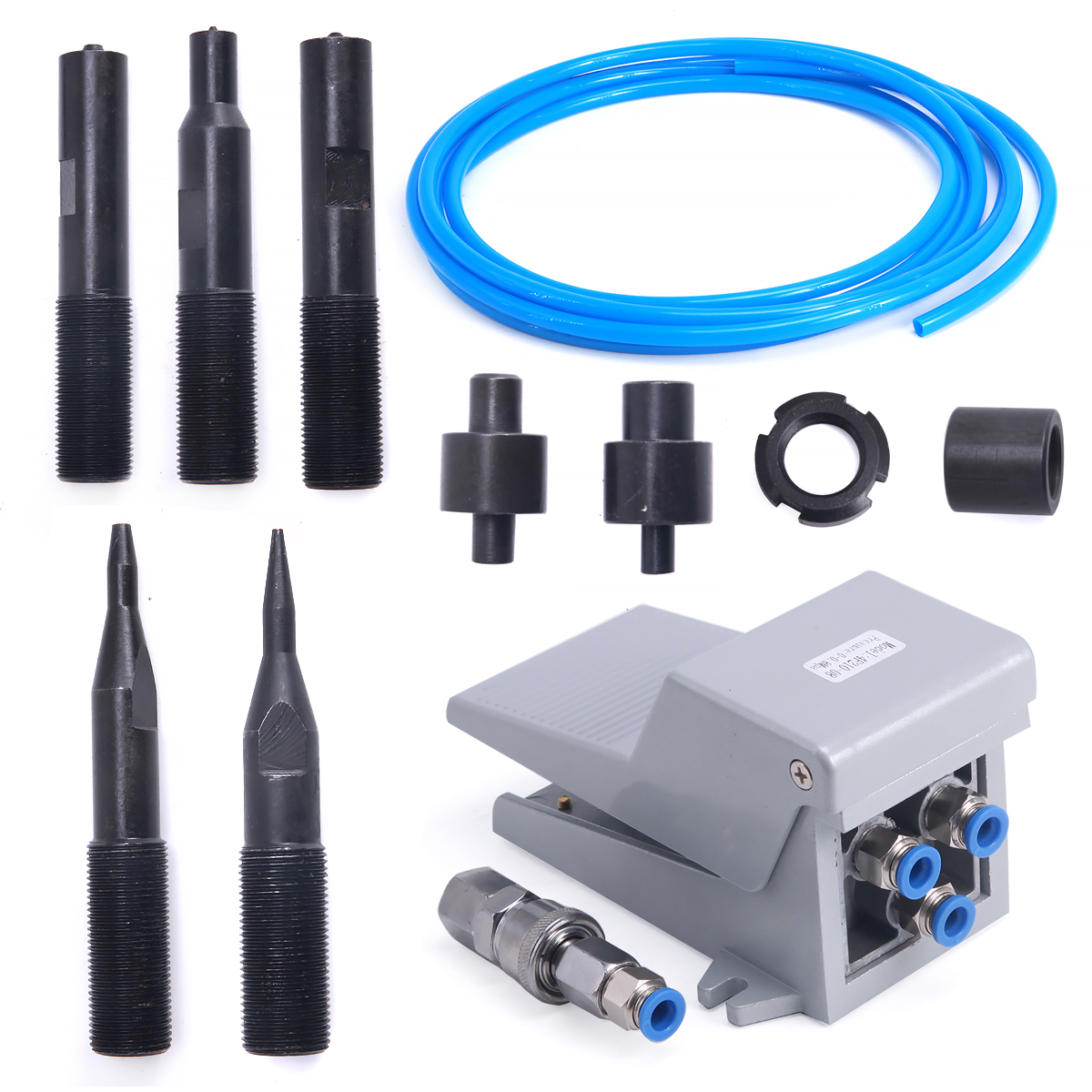

Комплект поставки
- корпус станка с пневмоцилиндром в сборе;

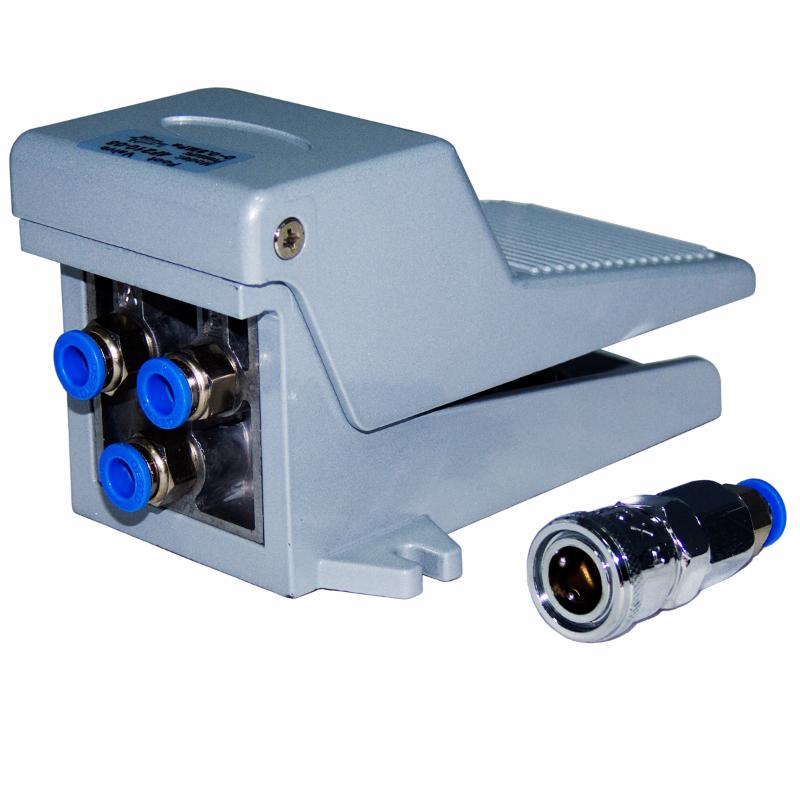

- педаль ножного управления;

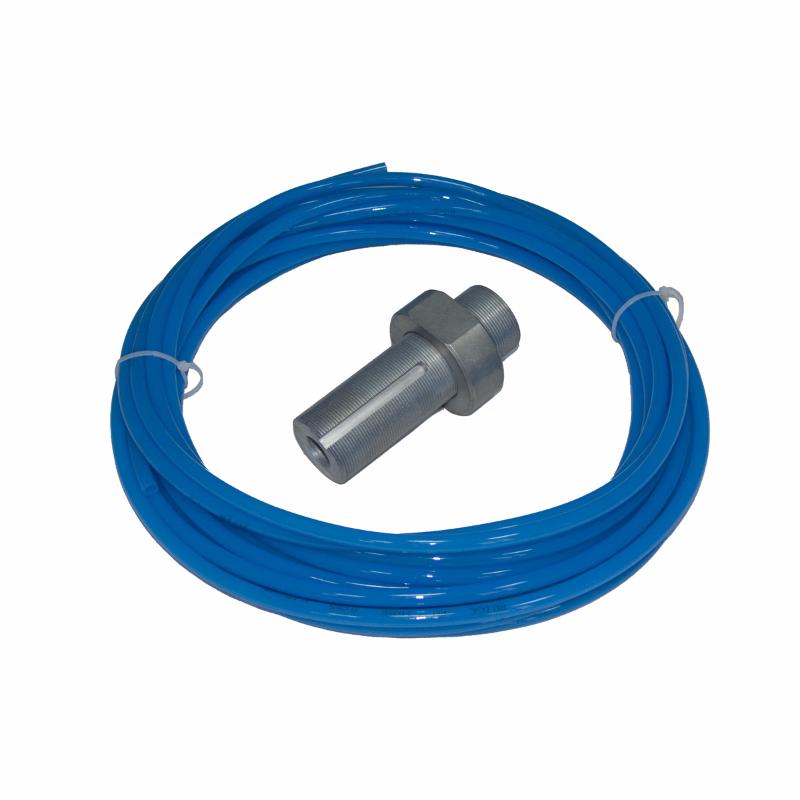

- соединительные трубки;

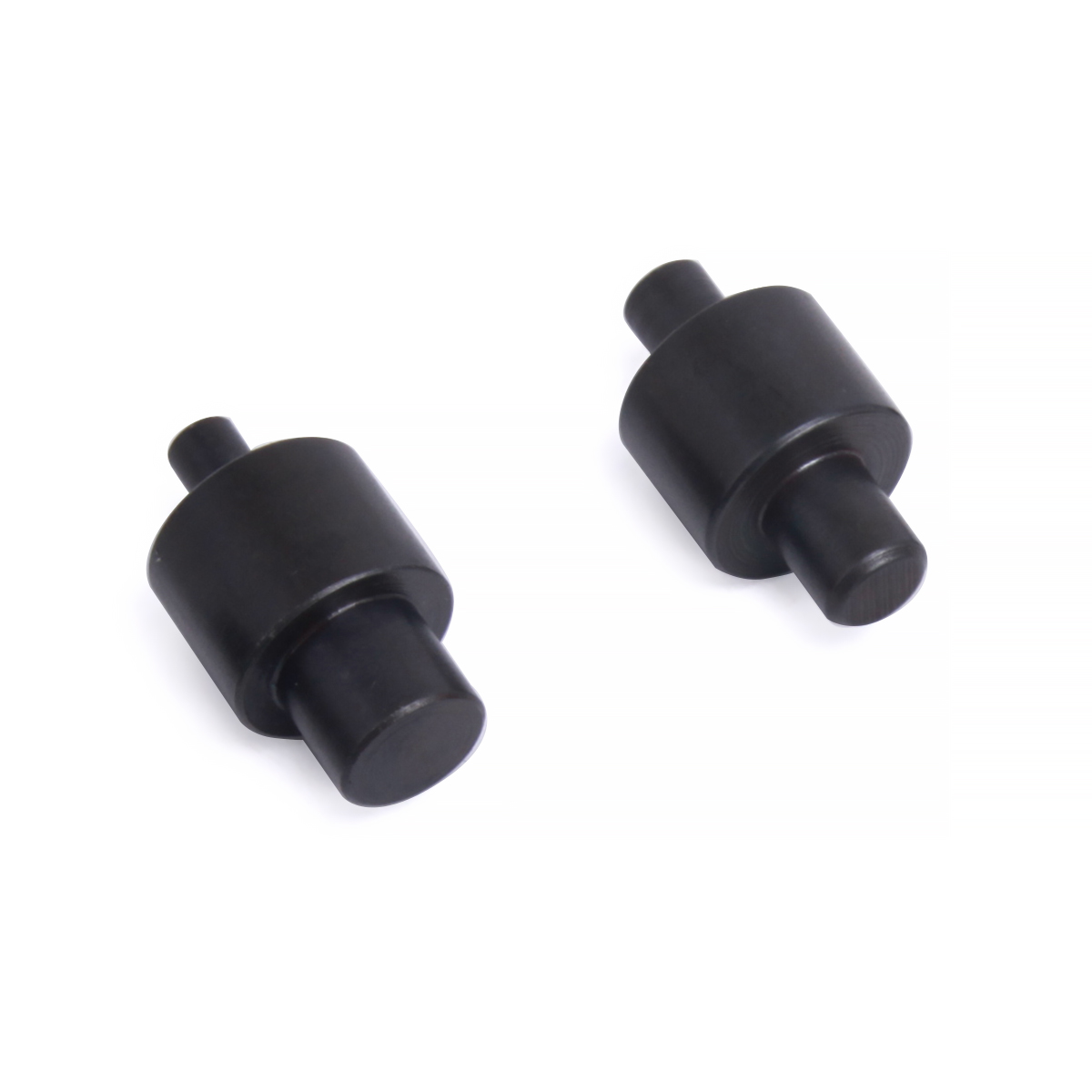

- набор пуансонов и нижних вставок под три диаметра заклёпок (4, 6, 8 мм) в кейсе.
Технические характеристики клепального станка ODA-B1187
| Усилие на штоке | 2,8–3,0 т |
| Привод | пневматический, ножная педаль |
| Рабочее давление воздуха | 7–8 бар |
| Диаметр заклёпок | 4, 6 и 8 мм |
| Ход штока | 75 мм |
| Габариты | 560 × 850 × 200 мм |
| Масса | 72 кг |
| Гарантия | 12 мес. |
Вопросы и ответы
Какой нужен компрессор?
Такой, что держит в магистрали 7–8 бар — это рабочее давление станка. Выше 8 бар подавать нельзя.
Какие заклёпки ставит?
Диаметром 4, 6 и 8 мм из цветных металлов и сплавов; под каждый размер в комплекте свои пуансон и вставка.
Как настроить усилие клёпки?
Гайкой упорного винта: она поднимает или опускает нижнюю опору, и с ней меняются усилие на заклёпку и ход пуансона.
Как ухаживать за станком?
Перед работой проверяйте шланг и затяжку штуцеров, храните станок в сухом месте — от воды появляется коррозия. Шток не смазывают ни маслом, ни смазкой.
Можно работать с ослабленной контргайкой?
Нет. Контргайку пуансона перед работой обязательно затягивают.
Что нужно для гарантийного ремонта?
Для гарантийного случая нужны изделие с серийным номером и чек с датой продажи.
Где ремонтируют оборудование ОДА Сервис?
В сервисном центре Car-Tool.
Какая гарантия?
12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
