Приспособление для работы с гайкой ведущей шестерни АКПП MAZDA Car-Tool CT-B147

Приспособление для работы с гайкой ведущей шестерни АКПП MAZDA Car-Tool CT-B147 — диск для стопорной гайки ведущей шестерни автоматических коробок Mazda FN4A-EL и FS5A-EL, аналог Mazda 49 B019 022. С ним гайку откручивают при разборке и затягивают при сборке, выставляя преднатяг; FN4A-EL выпускали в 2000–2013 годах для Mazda2, Mazda3, Mazda5, Mazda6 и Verisa.

Где пригодится

• разборка АКПП FN4A-EL и FS5A-EL — отворачивание стопорной гайки ведущей шестерни со стороны торцевой крышки;
• сборка коробки: затяжка гайки и установка преднатяга;
• работа в связке с удлинителем 49 B019 021 (FN4A-EL) или 49 B019 021A (FS5A-EL) и плитой CT-B164 со стороны гидротрансформатора;
• ремонт АКПП Mazda2, Mazda3, Mazda5, Mazda6, Verisa с 4-ступенчатой FN4A-EL и моделей с 5-ступенчатой FS5A-EL.

Чем удобна модель

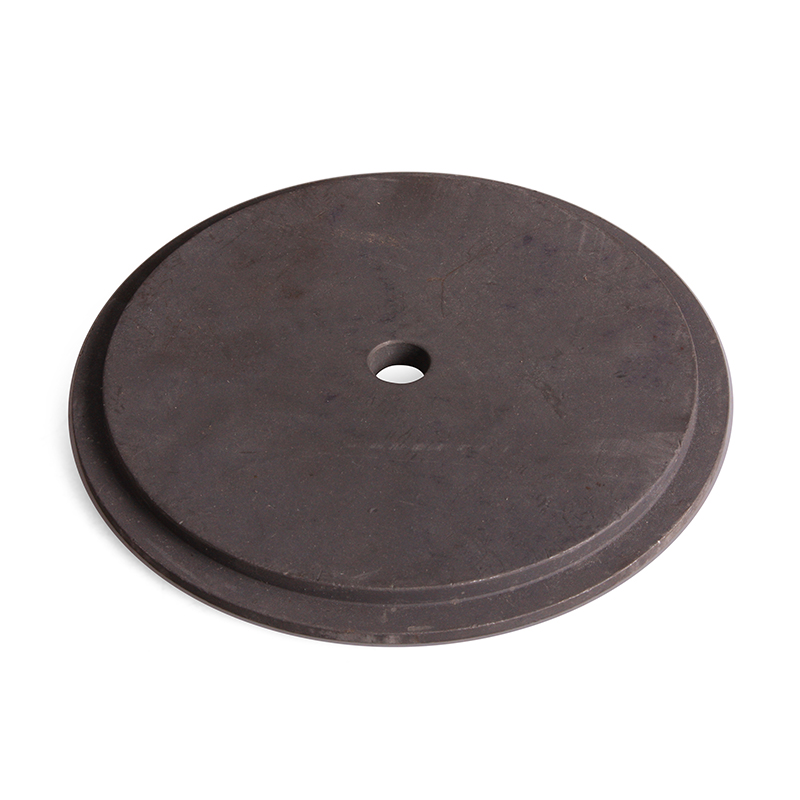

• плоский круглый диск с центральным отверстием и кольцевым уступом по наружной кромке — ложится на торец ровно;
• две коробки — FN4A-EL и FS5A-EL, разница только в удлинителе;
• аналог 49 B019 022 — номер из руководства Mazda, по нему инструмент и ищут;
• одна деталь — без рукояток и насадок, лишнего в наборе нет.

С чем работает

Подбирайте по модели АКПП, а не по машине: на тех же Mazda ставили и механику, и автоматы других серий; модель коробки записана в документах. Удлинитель берут под серию: 49 B019 021 — FN4A-EL, 49 B019 021A — FS5A-EL. С противоположной стороны работает плита CT-B164 (Mazda 49 B019 020), на ту же шестерню ставят шлицевой адаптер CT-B145. Для 6-ступенчатой AW6A нужен CT-N1107.

Что ещё пригодится:

• удлинитель Mazda 49 B019 021 — для FN4A-EL, или 49 B019 021A — для FS5A-EL, подбирается отдельно;
• плита CT-B164 (Mazda 49 B019 020) — со стороны гидротрансформатора, отдельный товар;
• шлицевой адаптер CT-B145 (Mazda 49 B019 019) — вместе с плитой.

Комплект поставки

• приспособление для стопорной гайки (диск) — 1 шт.;
• удлинитель и плита в комплект не входят.

Применяемость

Оригинальные номера и комплектация

Вопросы и ответы

Подойдёт ли к моей коробке?

Да, если это АКПП Mazda FN4A-EL или FS5A-EL. Сверьте модель по документам: на Mazda3, Mazda5 и Mazda6 встречаются и другие коробки.

Что ещё понадобится?

Удлинитель Mazda 49 B019 021 (для FS5A-EL — 49 B019 021A) и плита CT-B164 со стороны гидротрансформатора.

Подходит ли для Mazda3 с 4-ступенчатым автоматом?

Да, если автомат FN4A-EL — именно его ставили на Mazda3 с 4-ступенчатой АКПП.

А для Mazda6 с 5-ступенчатой АКПП?

Да, при коробке FS5A-EL.

Что нужно для 6-ступенчатой AW6A?

Для AW6A — CT-N1107. CT-B147 рассчитан на 4-ступенчатую FN4A-EL и 5-ступенчатую FS5A-EL.

Как работают диском?

Ставят со стороны торцевой крышки АКПП вместе с удлинителем 49 B019 021 или 49 B019 021A и откручивают либо затягивают гайку ведущей шестерни. На сборке затяжкой выставляют преднатяг.

Это оправка для запрессовки?

Нет. Диск нужен для стопорной гайки ведущей шестерни, ничего им не запрессовывают.

Можно ли взять рукоятку CT-B091 вместо удлинителя?

Нет. CT-B091 — аналог рукоятки Mazda 49 G040 001 к оправке кольца выпуска. К CT-B147 нужен удлинитель 49 B019 021 или 49 B019 021A.

Чем отличается от CT-B164?

Это две половины одной операции: CT-B147 ставят со стороны торцевой крышки, CT-B164 (Mazda 49 B019 020) — со стороны гидротрансформатора.

Это набор или один инструмент?

Один инструмент: диск с отверстием в центре, без рукояток и насадок.

Какой номер у оригинала?

Mazda 49 B019 022, CT-B147 — его аналог.

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
