Оправка для сборки рейки Mazda Car-Tool CT-B155

Оправка для сборки рейки Mazda Car-Tool CT-B155 — опорный блок под пресс (Support block), аналог Mazda 49 B034 202A. На нём запрессовывают и выпрессовывают детали рулевого механизма Mazda5 CR 2005–2010 и Mazda3 BK 2006–2009 и втулки задней подвески Mazda6 GH 2007–2013; масса 0,6 кг.

Где пригодится

• Mazda5 CR с ГУР — запрессовка уплотнителя пола (floor seal) на рулевом механизме;
• Mazda3 BK после рестайлинга — сборка рулевого механизма на прессе;
• Mazda6 GH — выпрессовка втулки (сайлентблока) заднего верхнего рычага;
• Mazda6 GH — запрессовка новой втулки того же рычага.

Чем удобна модель

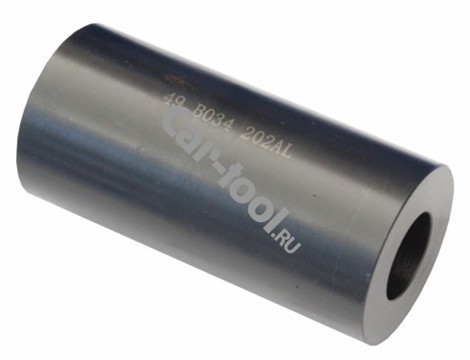

• цилиндрическая втулка с осевым отверстием и плоским торцом — деталь опирается по всей площади, а выдавливаемая часть уходит в отверстие;
• 0,6 кг — блок лёгкий, на столе настольного пресса стоит устойчиво;
• рейка и подвеска — один блок для двух узлов на трёх моделях;
• аналог 49 B034 202A — по этому номеру его подбирают в каталогах Mazda.

Как подобрать

Смотрите поколение, то есть кузов: его код есть в VIN и на табличке с данными автомобиля. Mazda5 CR 2005–2010 и Mazda3 BK 2006–2009 — рулевой механизм, Mazda6 GH 2007–2013 — втулка заднего верхнего рычага. Усилие даёт пресс, а для втулки Mazda6 GH к блоку добавляют оправки Mazda 49 G028 208 и 49 E028 302.

Что ещё пригодится:

• пресс — блок служит только опорой;
• оправки Mazda 49 G028 208 и 49 E028 302 — для втулки заднего верхнего рычага Mazda6 GH.

Применяемость

Вопросы и ответы

Для каких машин подходит?

Для рулевого механизма Mazda5 CR 2005–2010 и Mazda3 BK 2006–2009 и для втулок задних верхних рычагов Mazda6 GH 2007–2013.

Это оправка только для рейки?

Нет, это опорный блок под пресс. На Mazda6 GH им же меняют втулки задних верхних рычагов.

Подходит ли для сайлентблоков Mazda6 GH?

Да, для втулки заднего верхнего рычага: блок держит рычаг, пока втулку выдавливают и запрессовывают.

Моей модели нет в списке — что делать?

Сверьте код кузова по VIN. Если это не Mazda5 CR, Mazda3 BK или Mazda6 GH, блок под ваш узел не рассчитан.

Как работают с опорным блоком?

Ставят блок на стол пресса, сверху — рычаг или корпус, и прессом выдавливают втулку или деталь через отверстие блока.

Нужен ли пресс?

Да. Блок лишь опора, усилие на запрессовку и выпрессовку даёт пресс.

Зачем блок на рулевом механизме Mazda5?

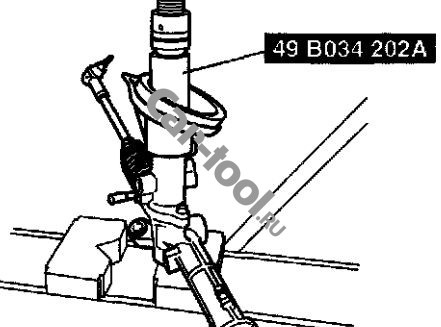

Чтобы запрессовать уплотнитель пола (floor seal): его сажают на место прессом, опирая узел на блок.

Что ещё нужно для втулки рычага Mazda6 GH?

Пресс и оправки Mazda 49 G028 208 и 49 E028 302 — с ними блок и работает.

Какой номер у оригинала Mazda?

49 B034 202A — Support block, то есть опорный блок. Ищите по этому номеру.

Сколько весит?

0,6 кг.

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
