Монтажная втулка сальника рулевой рейки Car-Tool CT-B017

Монтажная втулка сальника рулевой рейки Car-Tool CT-B017 — монтажная втулка-протектор: через неё новый сальник штока рейки с ГУР проходит над зубьями и не режет кромку, аналог Mazda 49 B032 324 (Rod seal protector body). Подходит к Mazda6 первого поколения GG 2002–2007 со всеми двигателями, включая MPS, и к Haima M3 на платформе Mazda.

Где пригодится

• замена сальника штока при переборке рулевой рейки с ГУР;
• надевание нового сальника и внутренней направляющей на шток без повреждения кромки о зубья;
• сборка рейки после ремонта: смазанные сальник и направляющую запрессовывают прессом в картер;
• ремонт рейки Mazda6 GG и Haima M3.

Чем удобна модель

• аналог 49 B032 324 — протектор из оригинальной оснастки Mazda для рейки с ГУР;
• ступенчатая полая часть — закрывает зубья штока, кромка сальника идёт по гладкой поверхности;
• корпус с накаткой — втулку удобно держать в руке при работе;
• все моторы Mazda6 GG — 1.8 (L8), 2.0 (LF), 2.3 (L3), 2.3 Turbo (L3, MPS), 2.0 MZR-CD (RF Turbo): рулевой механизм у них один;
• пара к выталкивателю CT-B016 — тот снимает старый сальник, эта втулка помогает поставить новый.

С чем работает

С направляющей Mazda 49 B032 325 (Rod seal guide), на которую надевают сальник, — её подбирают отдельно по этому номеру. Нужен ещё пресс. Старый сальник выпрессовывают оправкой CT-B016 (Mazda 49 B032 323) с рукояткой CT-B033 (Mazda 49 F032 303). Для Mazda3 BK 2003–2009 втулка не годится: там сальник рейки запрессовывают оправкой Mazda 49 F032 304 с рукояткой CT-B033.

Что ещё пригодится:

• направляющая Mazda 49 B032 325 (Rod seal guide) — подбирается отдельно;
• консистентная смазка — ею покрывают сальник и направляющую перед установкой;
• пресс;
• CT-B016 — выталкиватель старого сальника штока;
• CT-B033 — рукоятка, с которой CT-B016 работает под прессом.

Комплект поставки

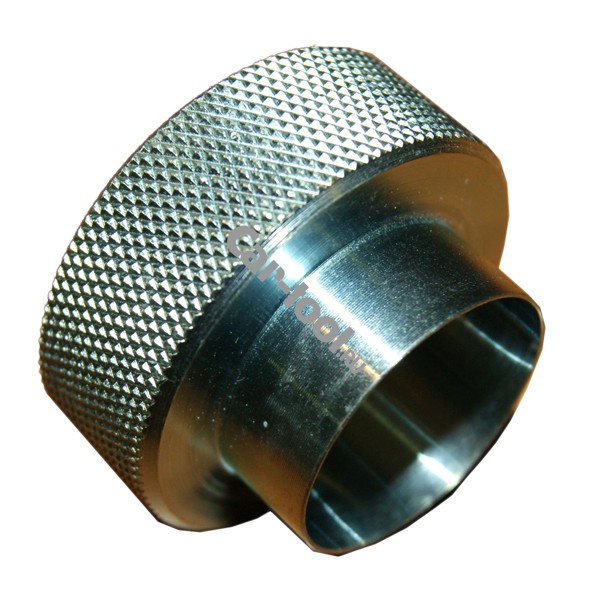

• втулка — корпус с накаткой и ступенчатой полой частью, 1 шт.

Применяемость

Вопросы и ответы

Подойдёт ли к моей рейке?

Да, если это рейка с ГУР Mazda6 первого поколения (GG, 2002–2007) с любым двигателем. Для Mazda3 BK нужна рукоятка CT-B033 с оправкой 49 F032 304.

Достаточно ли одной втулки?

Нет. Кроме неё нужны направляющая Mazda 49 B032 325 и пресс.

Годится ли для Mazda6 MPS?

Да, MPS относится к первому поколению GG — под него втулка и сделана.

А для дизеля 2.0 MZR-CD?

Да. Рулевой механизм Mazda6 GG ремонтируют одинаково на всех моторах, MZR-CD не исключение.

Подойдёт ли к Mazda 3?

К Mazda3 BK (2003–2009) — нет: там сальник ставят оправкой 49 F032 304 с рукояткой CT-B033.

Как поставить сальник через втулку?

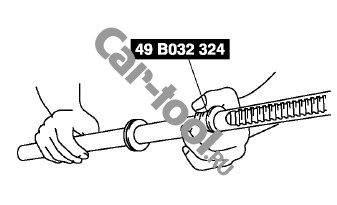

Сальник и внутреннюю направляющую смазывают консистентной смазкой, проводят через втулку на шток рейки и прессом запрессовывают в картер.

Смазывать сальник маслом после установки?

Нет, смазка нужна раньше: до установки сальник и направляющую покрывают консистентной смазкой.

Чем выпрессовать старый сальник?

Оправкой CT-B016 с рукояткой CT-B033 под прессом.

Чем отличается от CT-B016?

CT-B016 выдавливает старый сальник, CT-B017 помогает поставить новый. Для замены сальника нужны оба.

Какой номер у оригинала?

Mazda 49 B032 324 (Rod seal protector body); CT-B017 — его аналог.

Где взять направляющую 49 B032 325?

Её покупают отдельно, по оригинальному номеру Mazda 49 B032 325.

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
