Регулировочное приспособление для тормоза MAZDA Car-Tool CT-B051

Регулировочное приспособление для тормоза MAZDA Car-Tool CT-B051 — калибр для проверки выступа штока вакуумного усилителя перед установкой главного тормозного цилиндра, аналог Mazda 49 G043 001 (Brake push rod adjust gauge). Его ставят на усилитель вместо ГТЦ, создают разрежение и меряют размер L штангенциркулем; подходит к Mazda6 GG/GY 2002–2008, RX-8 2003–2012 и MX-5 NC 2006–2015.

Где пригодится

• замена главного тормозного цилиндра — проверка выступа штока усилителя перед установкой ГТЦ;
• регулировка длины штока вакуумного усилителя, если размер L вне нормы;
• поиск причины подклинивания тормозов — проверка зазора между штоком и поршнем ГТЦ;
• тормозная система Mazda6, RX-8 и MX-5.

Чем удобна модель

• аналог 49 G043 001 (49G0-43-001) — калибр из оригинальной оснастки Mazda;

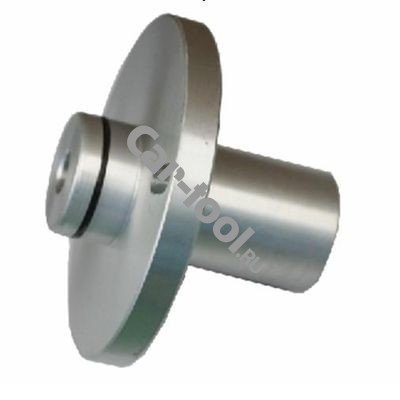

• круглый фланец с центральной ступенчатой втулкой и осевым отверстием — встаёт на место крепления ГТЦ и закрепляется;
• контрольные значения известны — RX-8: разрежение 66,7 кПа (500 мм рт. ст.), L 22,9–23,2 мм; Mazda6 GG: L 25,9–26,1 мм;
• правильный зазор — поршень ГТЦ не упирается в шток, тормоза не подклинивают;
• три модели — Mazda6 GG/GY, роторная RX-8 (SE) с 13B-MSP Renesis и MX-5 NC.

Порядок работы

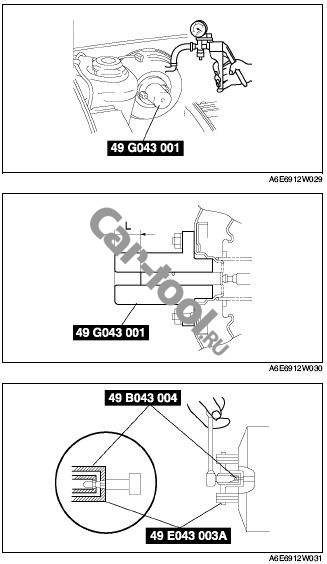

Калибр закрепляют на усилителе вместо ГТЦ, вакуумным насосом создают разрежение и штангенциркулем меряют размер L. В норме — ставят ГТЦ. Вне нормы — снимают калибр, шток удерживают стопором CT-B026 (Mazda 49 E043 003A) и меняют длину ключом Mazda 49 B043 004 (аналог CT-B022), затем замер повторяют. Норма L у каждой модели своя — берите её из руководства по ремонту вашего автомобиля.

Что ещё пригодится:

• CT-B026 — стопор штока вакуумного усилителя: не даёт штоку вращаться, пока регулируют длину;
• ключ Mazda 49 B043 004 — аналог CT-B022;
• штангенциркуль и вакуумный насос — в комплект не входят.

Комплект поставки

• калибр — 1 шт.

Применяемость

Вопросы и ответы

Подойдёт ли к моему автомобилю?

Да, к Mazda6 GG/GY (2002–2008), RX-8 (2003–2012) и MX-5 NC (2006–2015).

Можно ли калибром отрегулировать шток?

Нет, калибр только показывает размер L. Шток держат стопором CT-B026 и регулируют ключом Mazda 49 B043 004.

Годится ли для Mazda6 GG 2.0 или 2.3?

Да: на Mazda6 первого поколения ГТЦ ставят одинаково с любым двигателем.

А для RX-8?

Да, для RX-8 2003–2012: калибр ставят при установке ГТЦ, норма L — 22,9–23,2 мм.

Подойдёт ли к MX-5 NC?

Да, к MX-5 NC 2006–2015, включая рестайлинг.

Калибр ставят до или после ГТЦ?

До: его ставят на вакуумный усилитель вместо главного тормозного цилиндра.

Какое разрежение нужно в усилителе?

Для RX-8 — 66,7 кПа (500 мм рт. ст.). Для другой модели значение берите из её руководства по ремонту.

Какая норма размера L?

У каждой модели своя: у RX-8 — 22,9–23,2 мм, у Mazda6 GG — 25,9–26,1 мм. Общего значения для всех машин нет.

Зачем проверять выступ штока?

Чтобы поршень ГТЦ не упирался в шток, иначе тормоза могут подклинивать. Проверка нужна при каждой замене ГТЦ.

Что в коробке?

Калибр — аналог Mazda 49 G043 001. Штангенциркуль, вакуумный насос, стопор и ключ для регулировки покупают отдельно.

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
