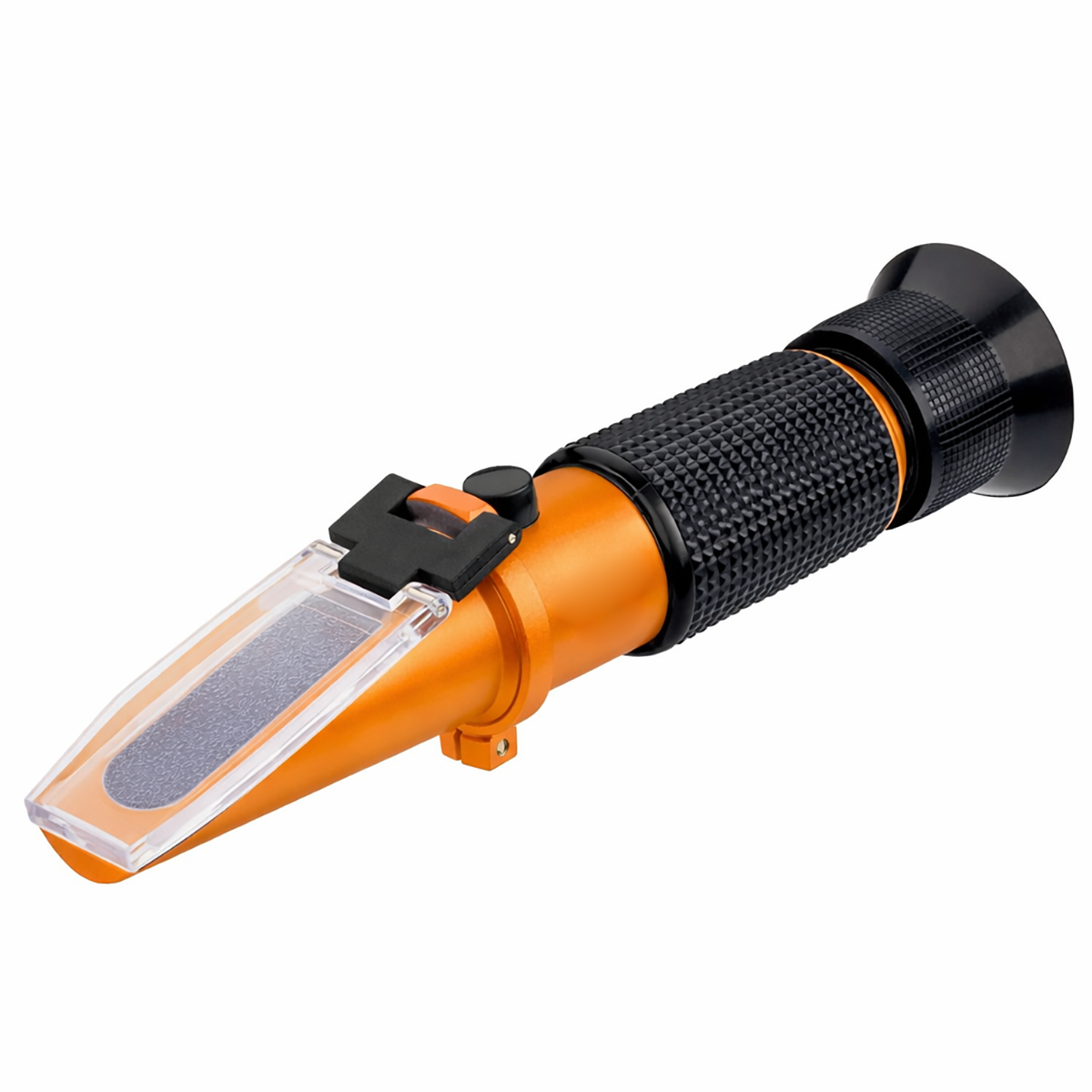

Рефрактометр для смазочно-охлаждающих жидкостей (СОЖ) iCartool IC-804

Рефрактометр для эмульсии СОЖ iCartool IC-804 — оптический прибор для водосмешиваемых СОЖ: по 2–3 каплям эмульсии показывает её концентрацию 0–15 % с делением 0,5 % — на шкалах M-10 и MDT. По замеру ясно, правильно ли разведена эмульсия и пора ли добавить концентрат или воду.

Где пригодится

• концентрация эмульсии в баке станка;
• проверка свежеприготовленной СОЖ перед заливкой;
• решение о доливе концентрата или воды;
• плановый контроль СОЖ на участке металлообработки — чтобы вовремя заметить, что эмульсия теряет свойства.

Чем удобна модель

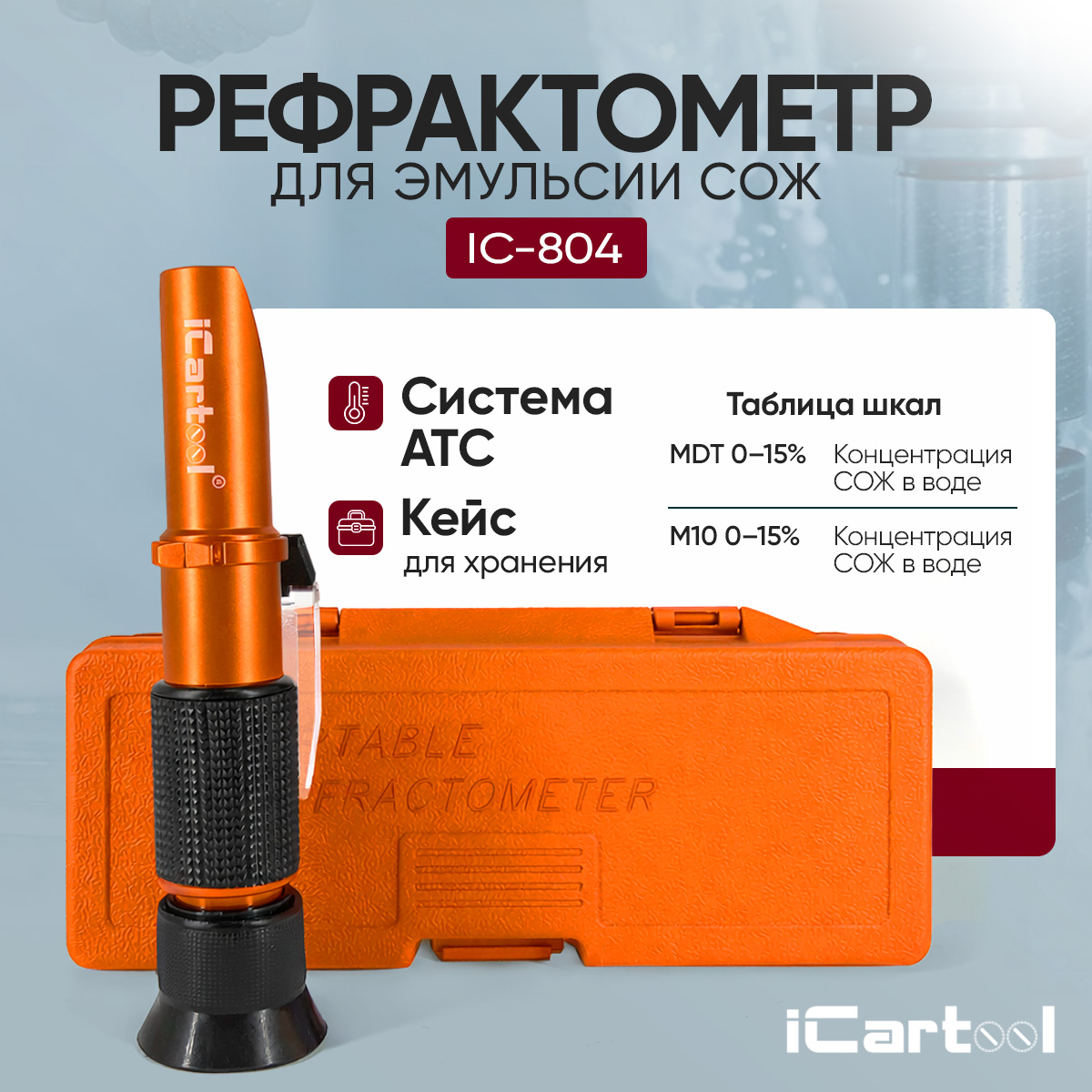

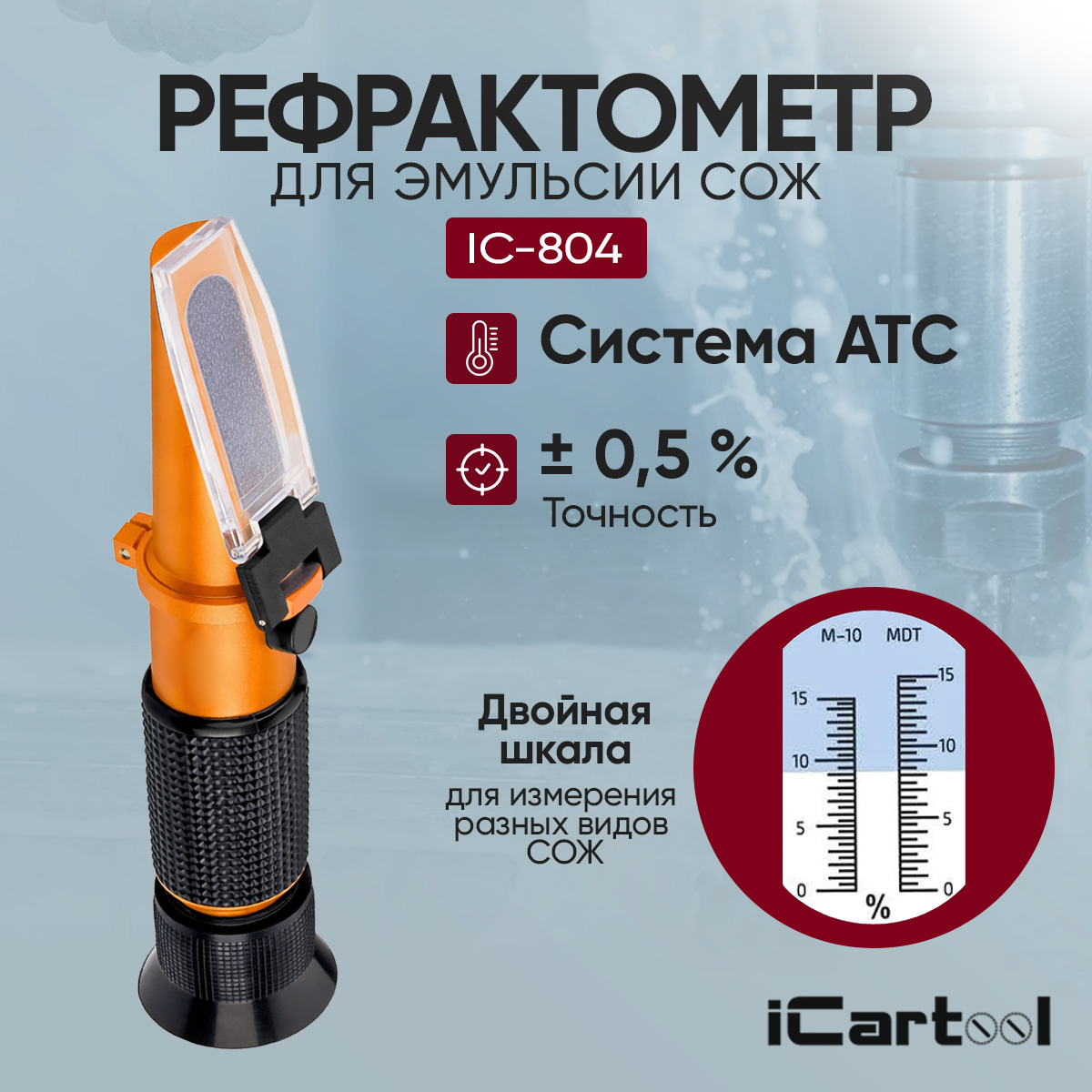

• шкалы M-10 и MDT — сразу дают концентрацию эмульсии в процентах, пересчёт из Brix не нужен;
• 0–15 %, шаг 0,5 % — хватает для рабочих растворов на станках;
• 2–3 капли — пробу берут пипеткой из комплекта прямо у станка;

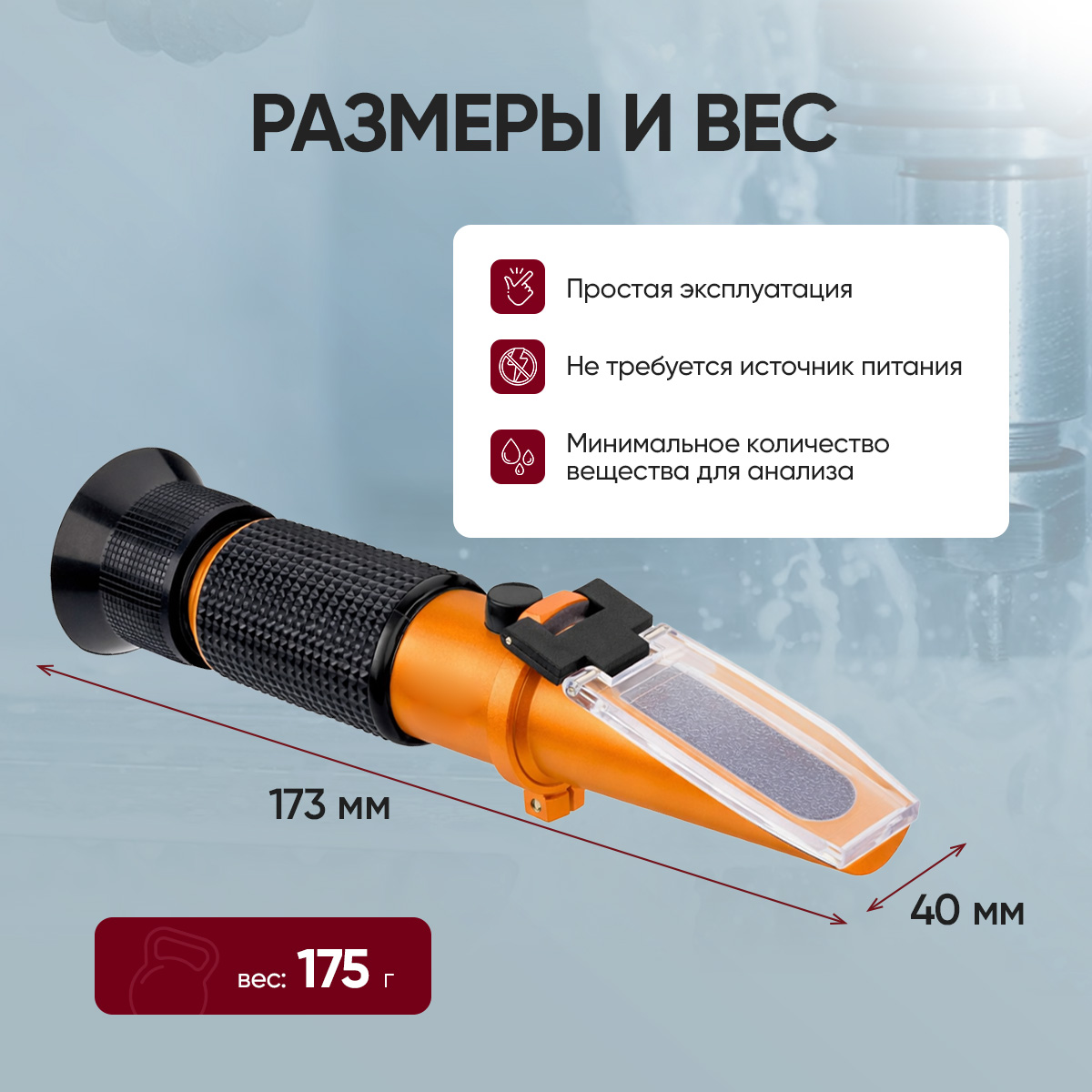

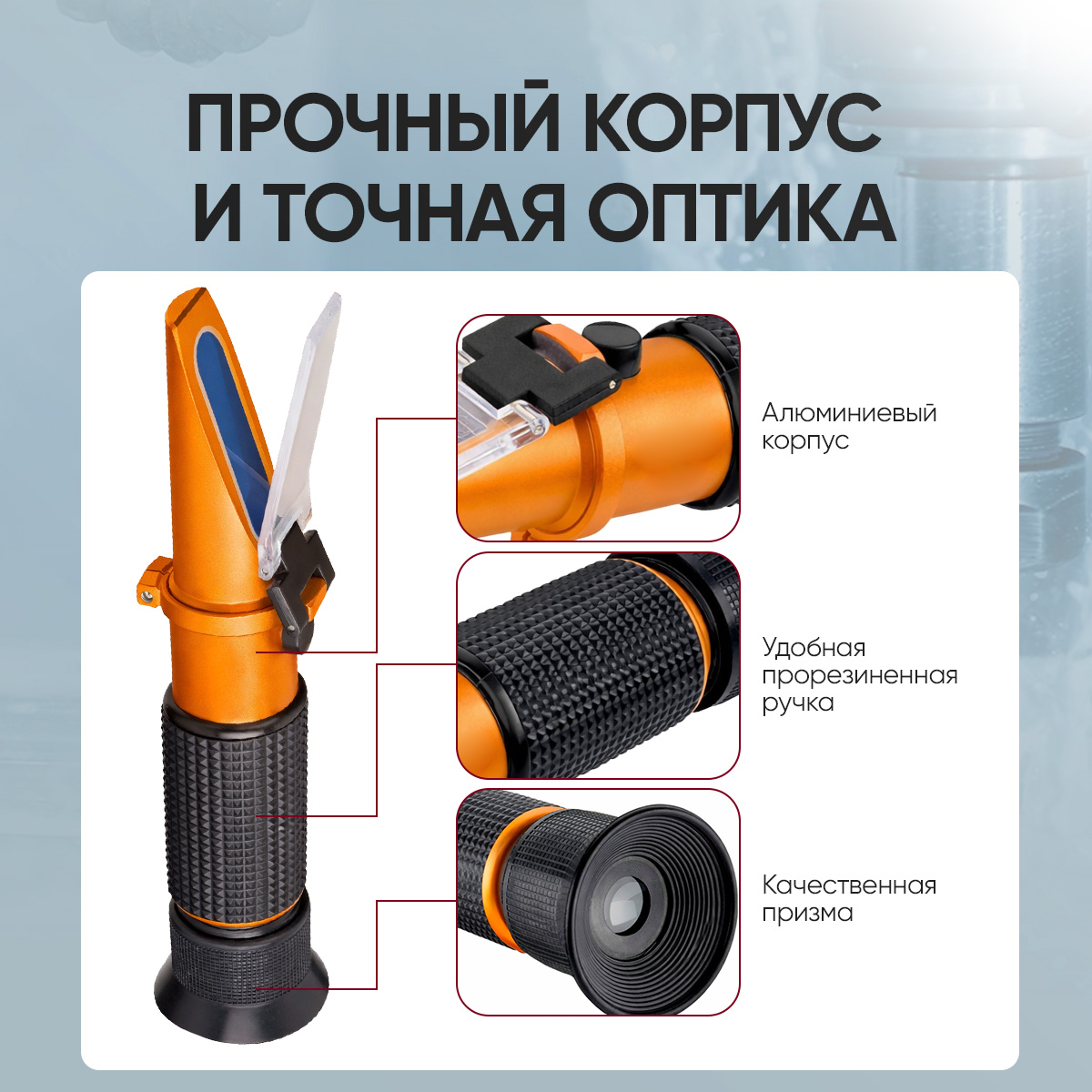

• компактный корпус — замер у станка и в тесных местах;

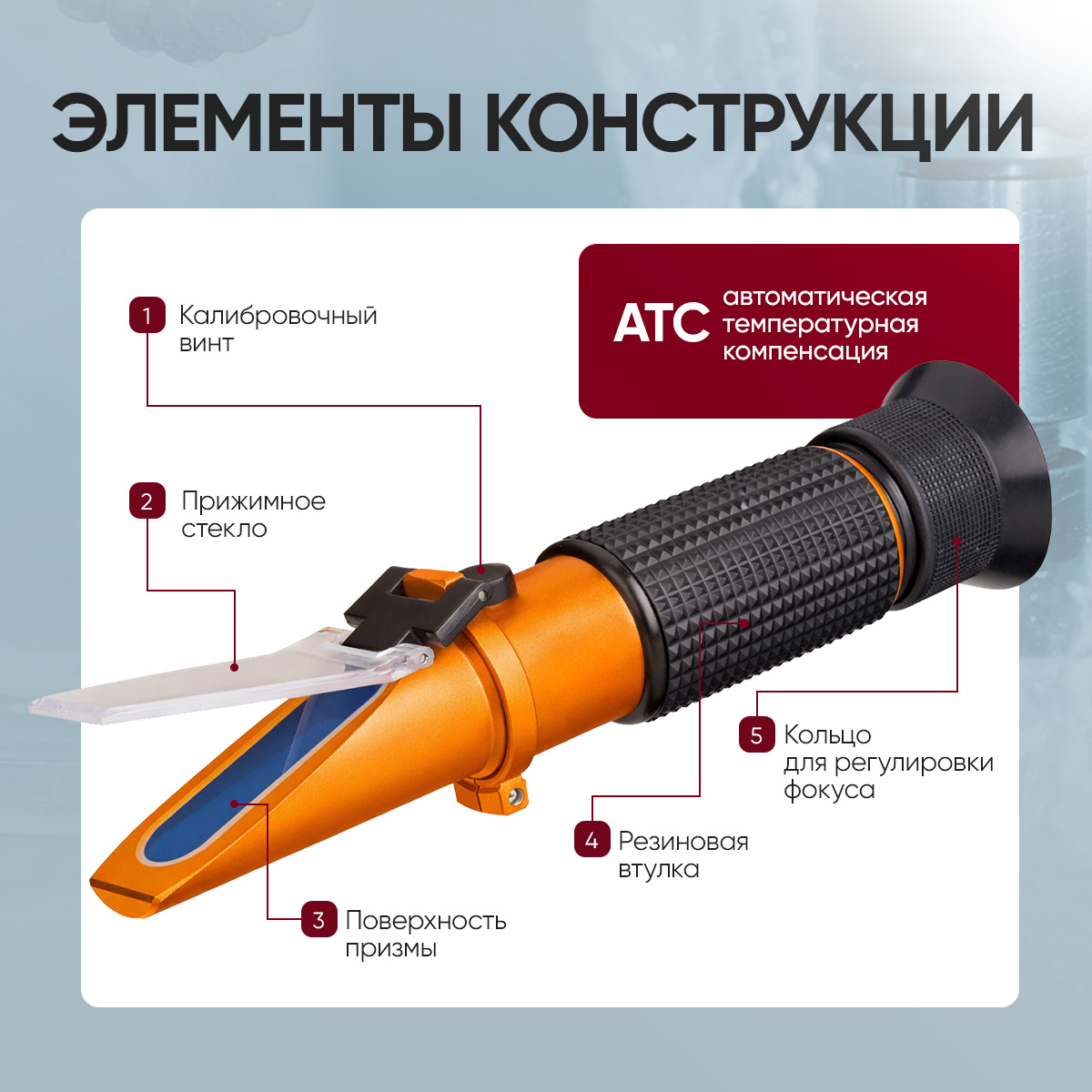

• калибровочный винт под колпачком — ноль выставляют по дистиллированной воде, отвёртка в коробке;
• оптика без питания — достаточно направить прибор на свет.

Какую шкалу брать

Ту, что указывает производитель вашей СОЖ: и M-10, и MDT показывают концентрацию эмульсии 0–15 % с шагом 0,5 %. Шкалы Brix у прибора нет, поэтому коэффициент пересчёта из Brix к его показаниям напрямую не подходит. Антифриз, омывайку, электролит и AdBlue проверяет автомобильный IC-803.

Что ещё пригодится:

• дистиллированная вода — для калибровки нуля перед замерами.

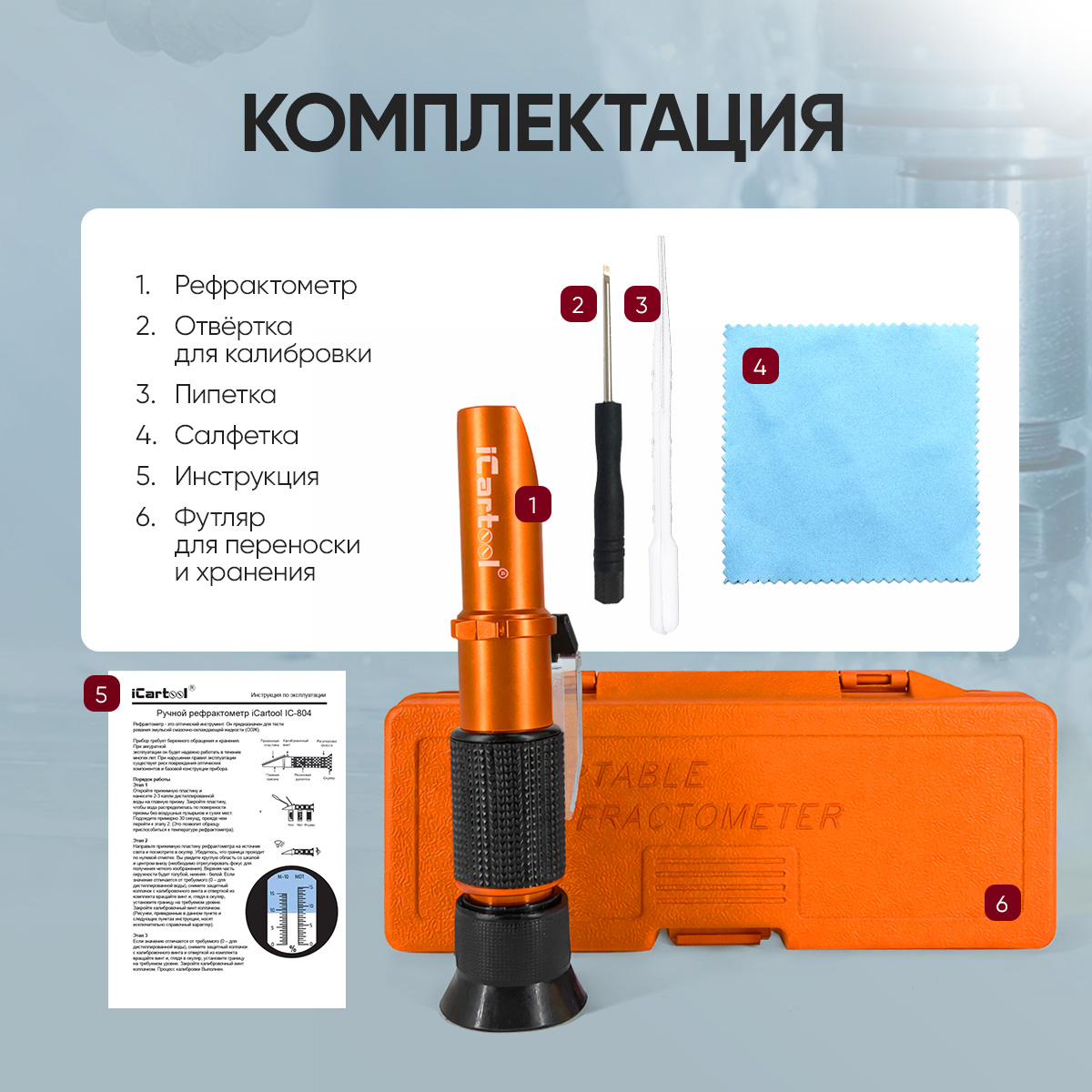

Комплект поставки

• рефрактометр;

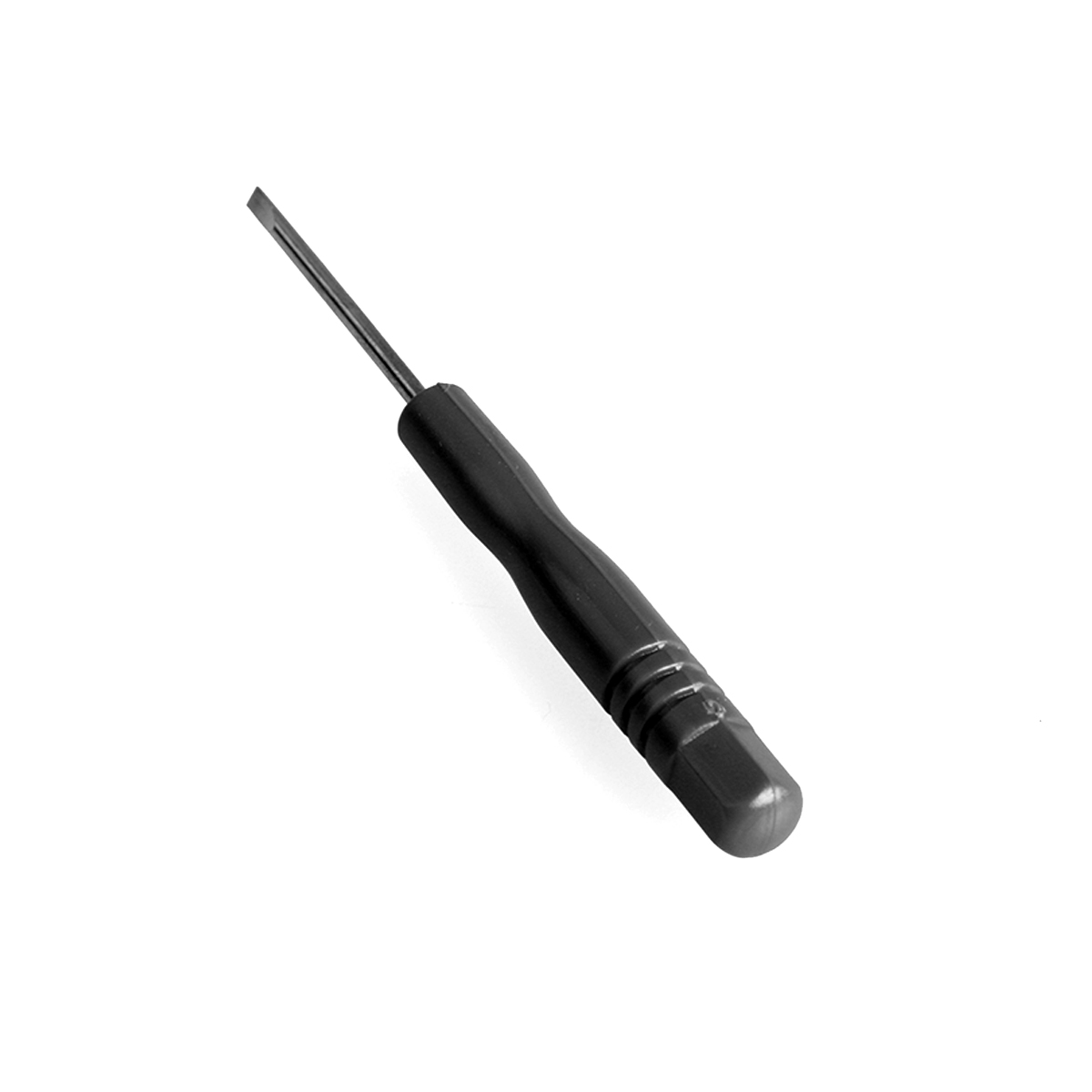

• калибровочная отвёртка;

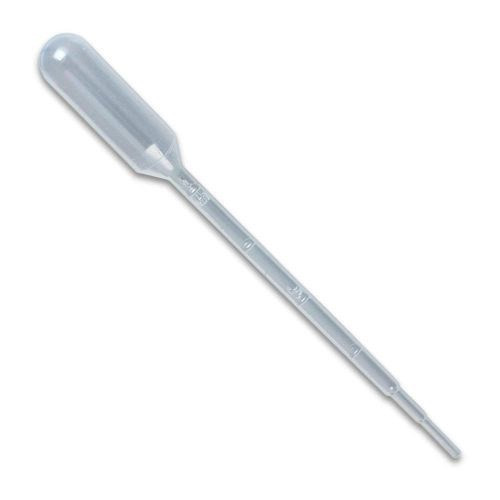

• пипетка-дозатор;

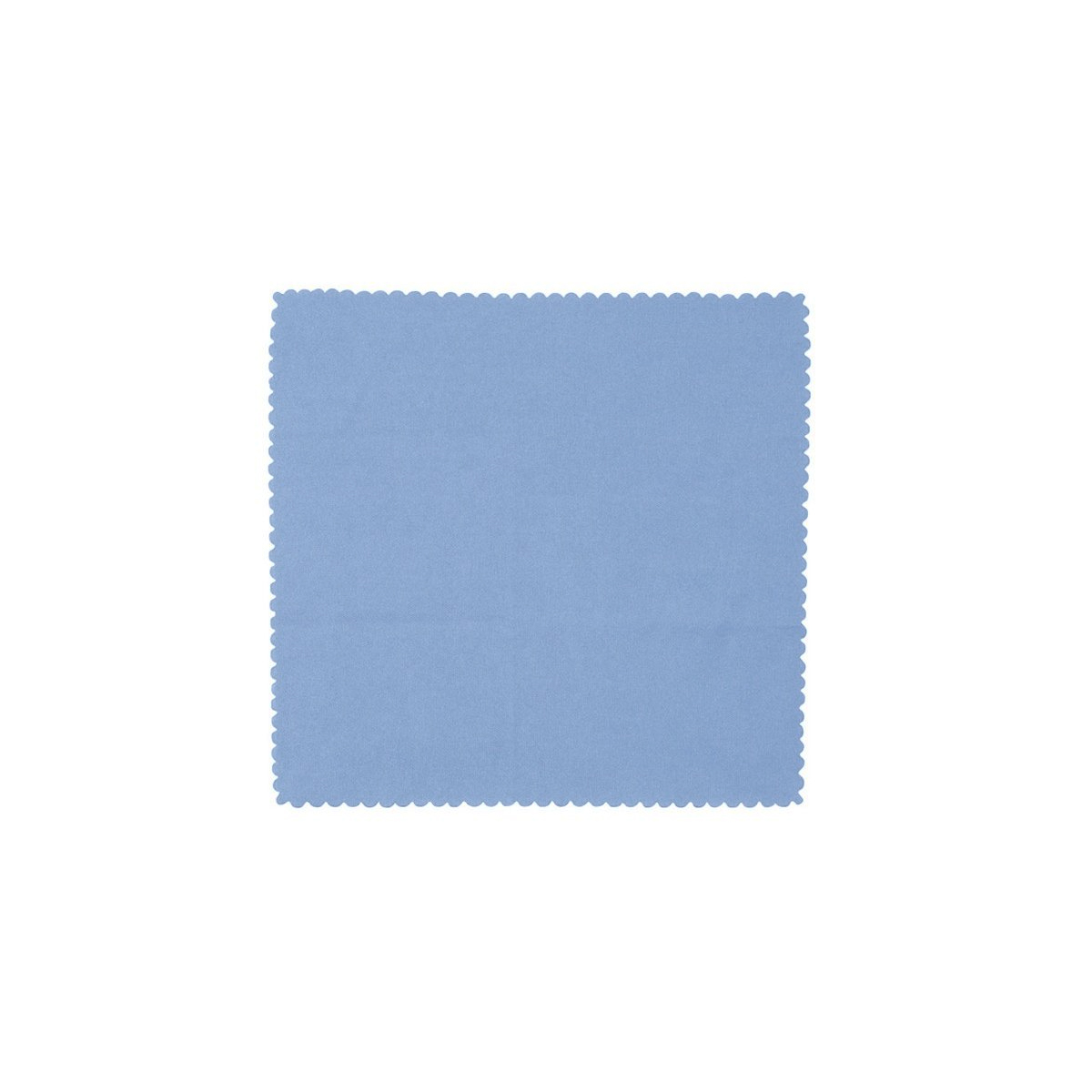

• салфетка для призмы;

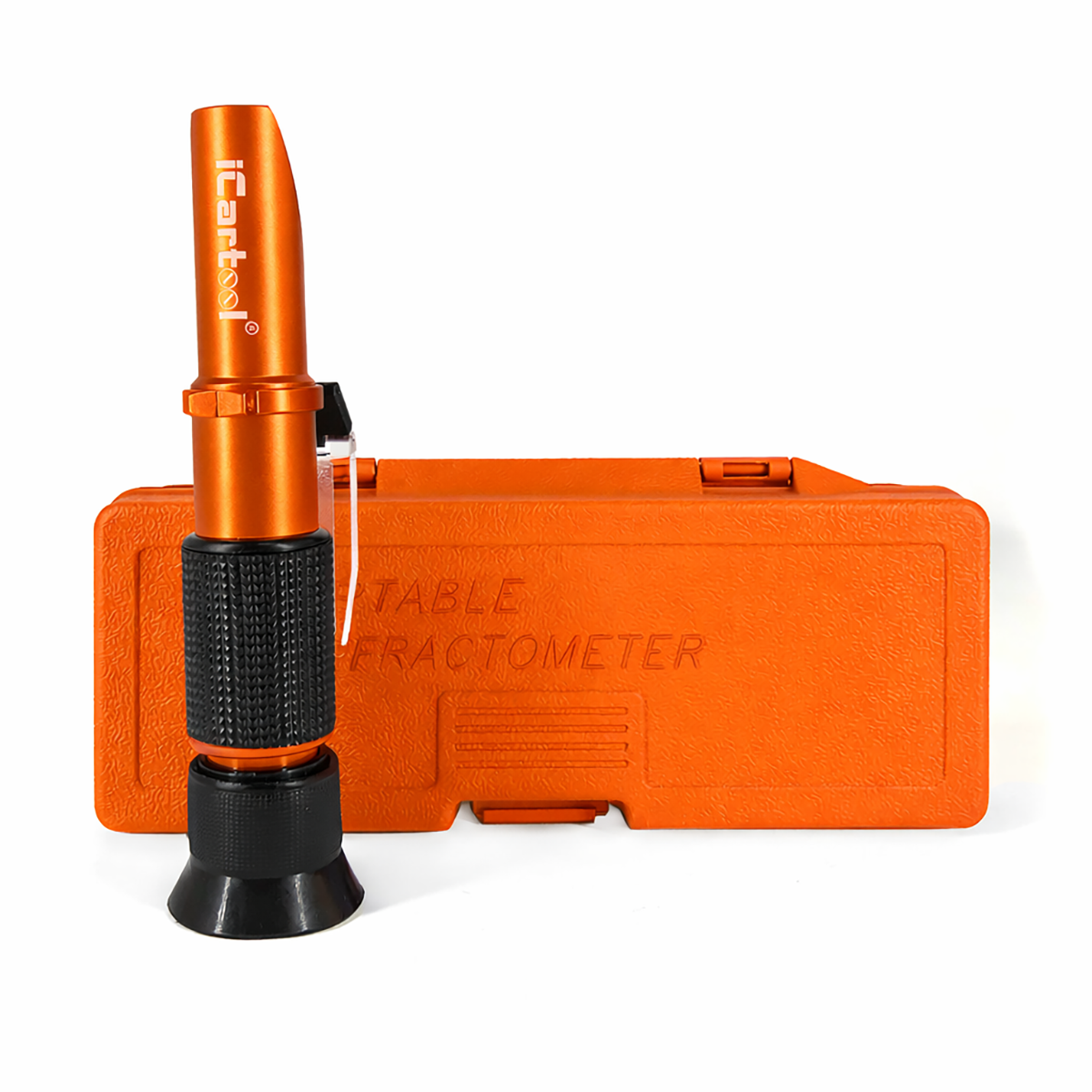

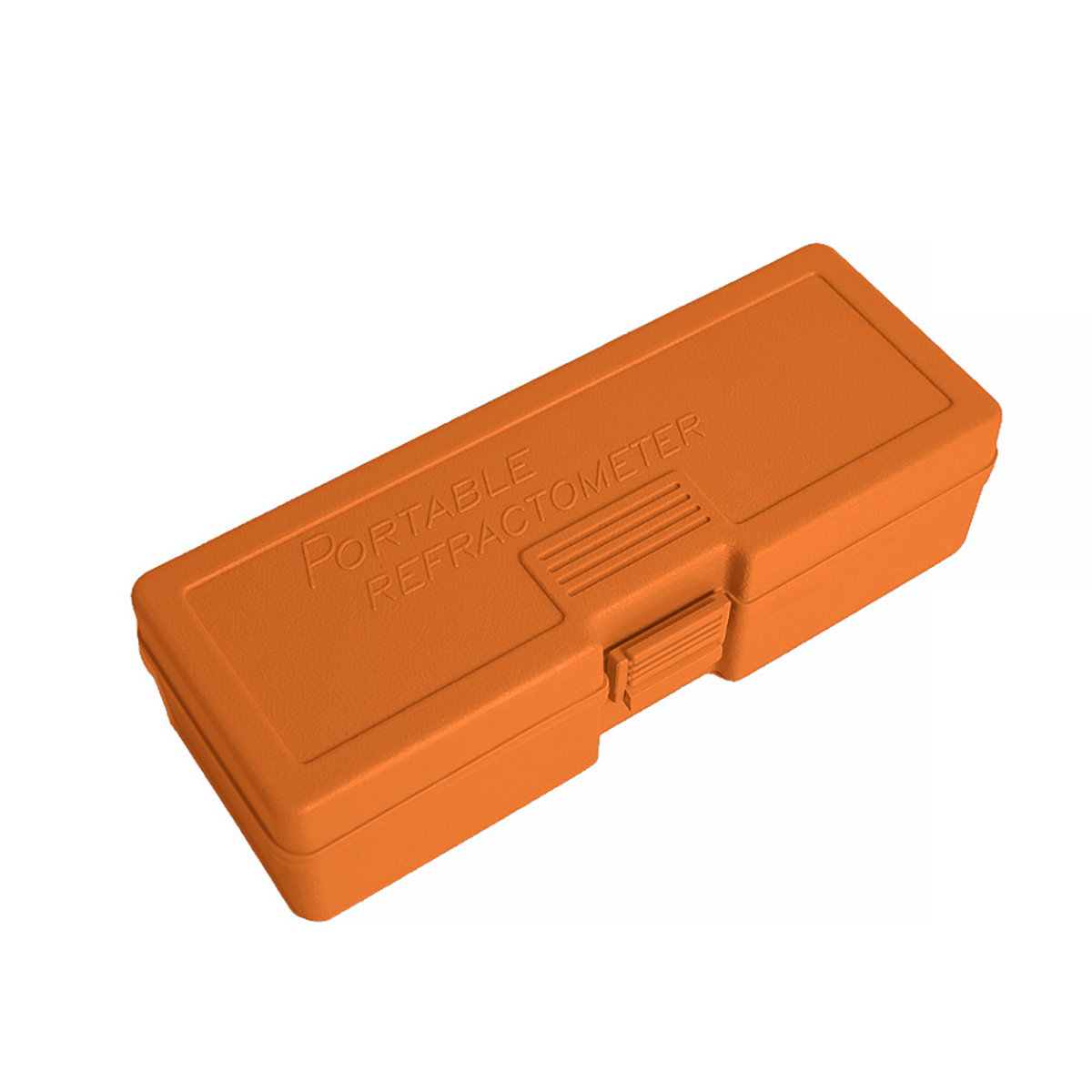

• чехол и пластиковый футляр;
• инструкция по эксплуатации.

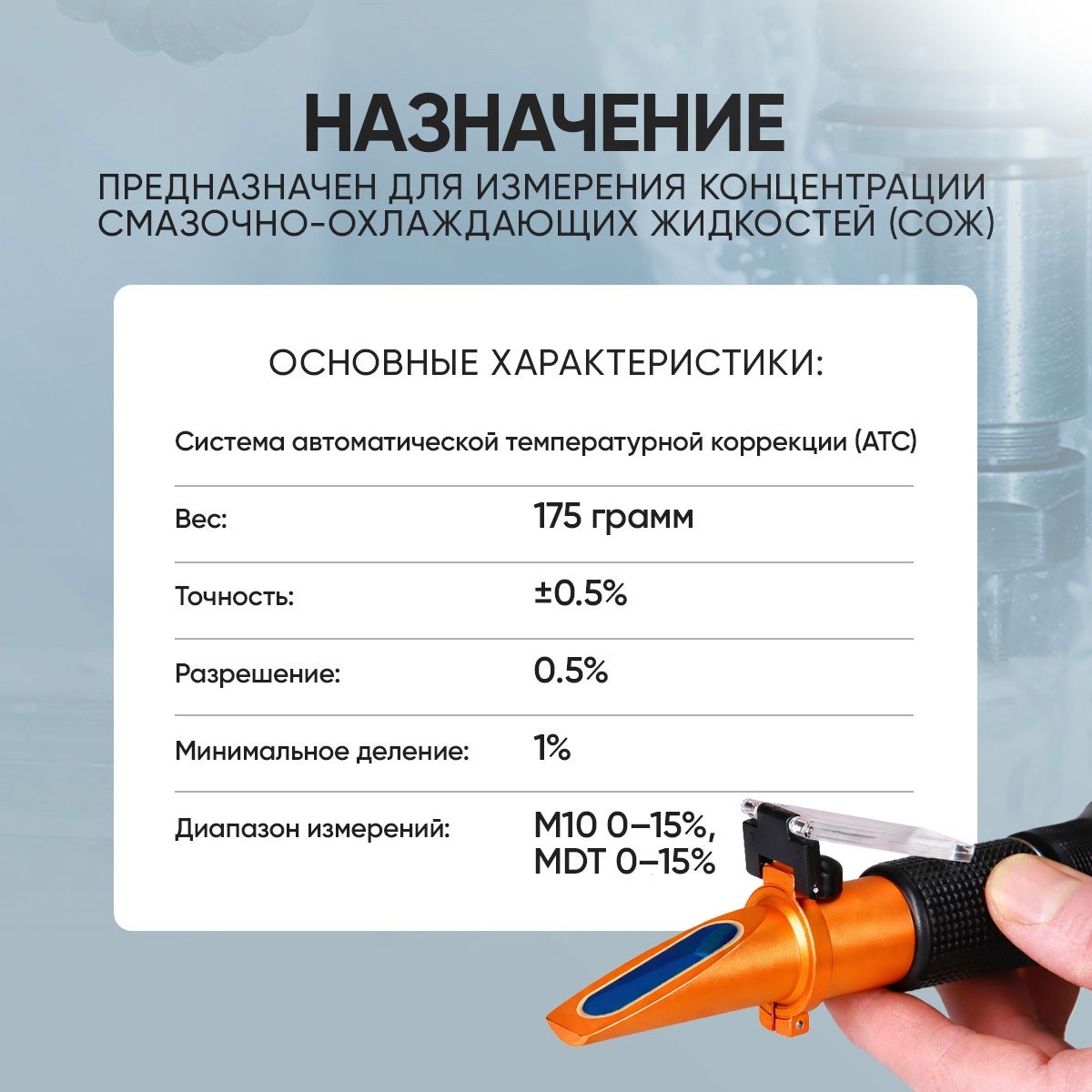

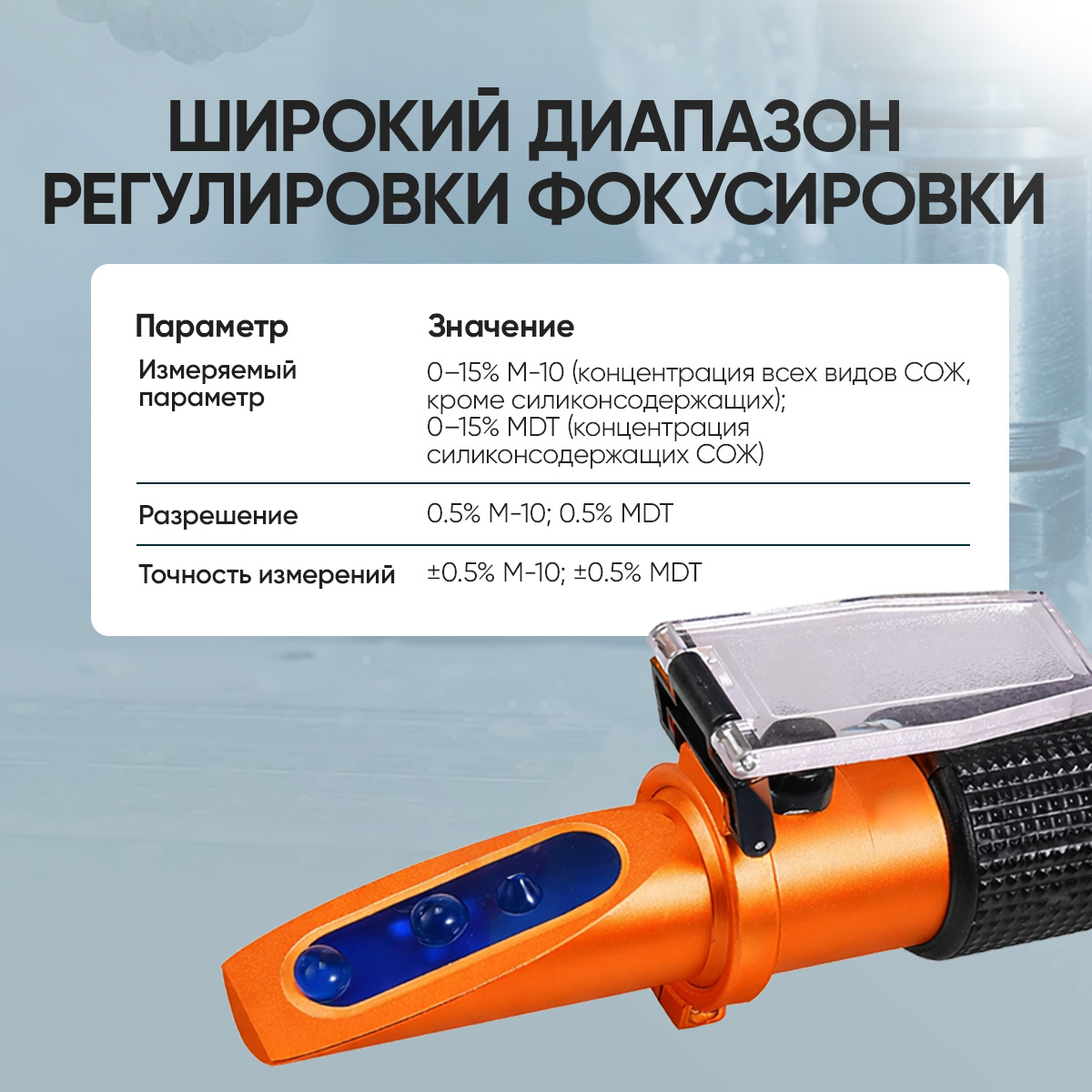

Технические характеристики рефрактометра iCartool IC-804

Вопросы и ответы

Какую шкалу выбрать — M-10 или MDT?

Рекомендованную производителем вашей СОЖ. Обе выдают концентрацию эмульсии в процентах — от 0 до 15 % с делением 0,5 %.

Сколько СОЖ нужно на замер?

Две-три капли. Их берут пипеткой из комплекта у станка, а после замера протирают призму мягкой салфеткой.

Как сделать замер?

Откалибруйте прибор по воде, капните 2–3 капли эмульсии на призму, закройте пластину и прочитайте значение по нужной шкале на границе света и тени.

Нужно ли пересчитывать показание?

Нет: M-10 и MDT сразу дают концентрацию эмульсии в процентах, это не Brix. Если в паспорте СОЖ указан только коэффициент для пересчёта из Brix, нужен рефрактометр со шкалой Brix или таблица соответствия M-10 и MDT от производителя жидкости.

Как откалибровать рефрактометр?

Капните на призму 2–3 капли дистиллированной воды, закройте пластину и выждите 20–30 секунд. Направьте прибор на свет: граница голубого и белого поля должна стоять на нуле, если нет — подстройте винт отвёрткой из комплекта. Затем протрите и высушите призму и прижимное стекло.

Подойдёт ли для антифриза?

Нет. Антифриз, омывающую жидкость, электролит и AdBlue проверяет IC-803 с автомобильными шкалами, а IC-804 рассчитан на эмульсии СОЖ для станков.

С какими СОЖ работает?

С водосмешиваемыми смазочно-охлаждающими жидкостями — эмульсиями, которые разводят из концентрата и воды.

Зачем следить за концентрацией?

От концентрации и чистоты эмульсии зависят работа станка и качество обработки. Перебор концентрата даёт нежелательные эффекты, в том числе коррозию, а слабая эмульсия ухудшает результат обработки.

Почему показания поплыли?

Чаще всего сменилась температура: если в цехе стало теплее или холоднее больше чем на 5 °C, откалибруйте прибор заново. Автоматической компенсации (ATC) нет, поэтому калибровку делают при воздухе около 20 °C. Сбивают показания и грязная призма, и вода внутри корпуса.

Как ухаживать за прибором?

После каждого замера протирайте призму мягкой безворсовой тканью, корпус — влажной. Абразивные и агрессивные составы на призму не капайте, воду внутрь корпуса не пускайте — шкала от неё мутнеет. Храните прибор в футляре в сухом месте, не на солнце.

Какая гарантия?

36 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
