Ключ QUIK-ALIGN для регулировки подвески Hendrickson PRIMAAX Car-Tool CT-T9098

Ключ QUIK-ALIGN для регулировки подвески Hendrickson PRIMAAX Car-Tool CT-T9098 — ключ для выставки оси на подвеске PRIMAAX 230, 460 и 690 — аналог Hendrickson 66086-200 (OTC 1767). Им поворачивают эксцентриковый хомут QUIK-ALIGN на шарнире балки: ось смещается вперёд или назад и встаёт перпендикулярно раме, колёса при этом не снимают.

Где пригодится

• выставка задней оси перпендикулярно раме — регулировка схождения осей на PRIMAAX;
• регулировка после замены втулок шарнира балки QUIK-ALIGN;
• проверка и коррекция положения оси на плановом ТО — без снятия колёс и разборки подвески;
• обслуживание пневматической подвески Hendrickson на грузовых автомобилях и автобусах.

Чем удобна модель

• аналог 66086-200 / OTC 1767 — тот ключ, который Hendrickson указывает для соединения QUIK-ALIGN;
• сервисная регулировка — детали подвески не разбирают, колёса остаются на месте;

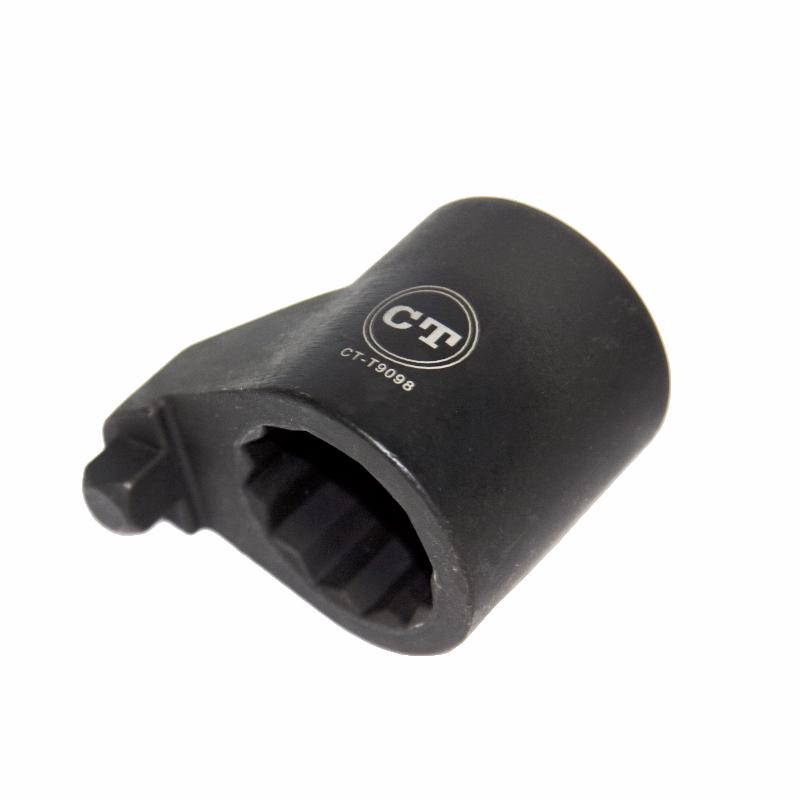

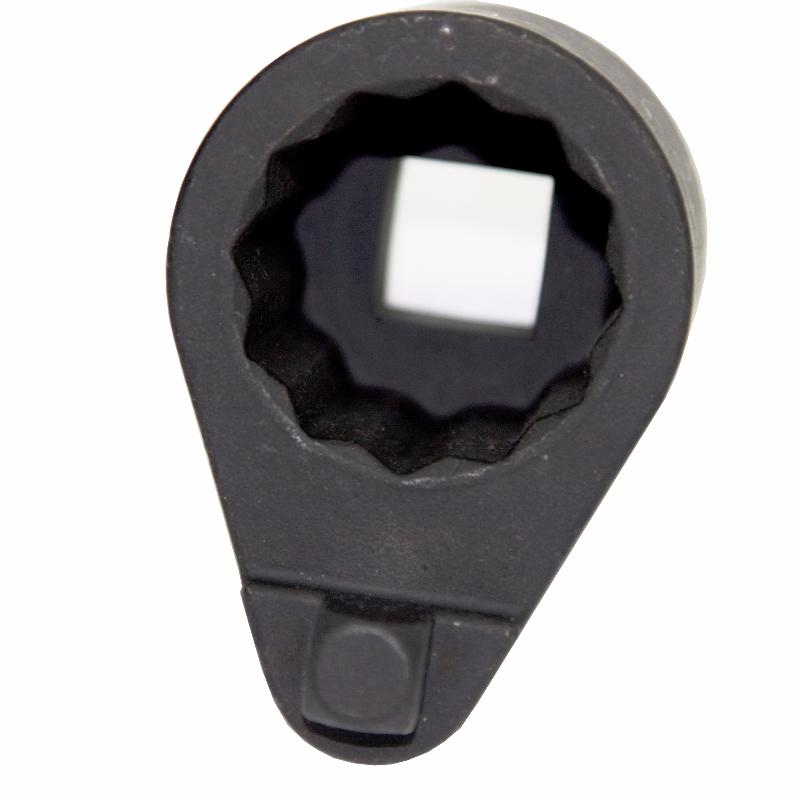

• цилиндрический корпус с внутренним многогранным гнездом и боковым приводным выступом — ключ вращают воротком;
• PRIMAAX 230, 460, 690 и PRIMAAX EX — одна модель для всей серии с соединением QUIK-ALIGN.

Для каких машин

Ключ работает там, где на шарнире балки стоит соединение QUIK-ALIGN — эксцентриковый хомут. Это задняя пневмоподвеска Hendrickson PRIMAAX 230, 460, 690 и PRIMAAX EX, которую ставят на грузовики Kenworth, Freightliner, Mack, Volvo, Caterpillar и автобусы GILLIG. Модель подвески написана на табличке Hendrickson и в документах на шасси. Ключ часто ищут как «Hendrickson Prima» или «Primaax Quick Alignment» — правильное название подвески PRIMAAX.

Что ещё пригодится:

• вороток — им вращают ключ;
• динамометрический ключ — для затяжки болта шарнира моментом из документации Hendrickson;
• оборудование для контроля положения оси.

Комплект поставки

• ключ QUIK-ALIGN — 1 шт.

Применяемость

Оригинальные номера и комплектация

Вопросы и ответы

Подойдёт ли для моей подвески?

Да, если это Hendrickson PRIMAAX 230, 460, 690 или PRIMAAX EX с соединением QUIK-ALIGN — эксцентриковым хомутом на шарнире балки. Модель смотрите на табличке Hendrickson.

Какой оригинальный номер заменяет?

Hendrickson 66086-200 — в каталоге OTC тот же ключ проходит как OTC 1767.

Подходит ли для PRIMAAX EX?

Да, если шарнир балки собран на соединении QUIK-ALIGN: для него Hendrickson и предусматривает ключ 66086-200.

На каких машинах стоит PRIMAAX?

На грузовиках Kenworth, Freightliner, Mack, Volvo, Caterpillar и автобусах GILLIG — задней пневмоподвеской.

Подвеска называется Prima или PRIMAAX?

PRIMAAX — так правильно у Hendrickson. По запросу «Hendrickson Prima» ищут этот же ключ.

Как выставляют ось?

Ослабьте болт шарнира балки, наденьте ключ на хомут QUIK-ALIGN и воротком поворачивайте его, пока ось не встанет перпендикулярно раме. Потом затяните болт динамометрическим ключом с моментом из документации Hendrickson.

Нужно ли снимать колёса?

Нет. Если к шарниру балки есть подход, ось регулируют с колёсами на месте.

Что ещё нужно для работы?

Вороток, динамометрический ключ для болта шарнира и оборудование, которым контролируют положение оси.

Что в комплекте?

Один ключ. Вороток и динамометрический ключ покупают отдельно.

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
