Приспособление для замены регулировочных шайб клапанов Yamaha Car-Tool CT-K358

Приспособление для замены регулировочных шайб клапанов Yamaha Car-Tool CT-K358 — прижим, который держит стакан толкателя опущенным, пока регулировочную шайбу вынимают и ставят другую толщины, — распредвал при этом не снимают. Рассчитан на Yamaha XJ550–750 и XS750–1100 (рядные четвёрки DOHC с воздушным охлаждением конца 1970-х – 1980-х), аналог YM-01245.

Где пригодится

• проверка и регулировка тепловых зазоров впускных и выпускных клапанов на ТО;
• извлечение регулировочной шайбы из гнезда толкателя без снятия распредвала;
• установка шайбы другой толщины, пока прижим держит толкатель;
• обслуживание Yamaha XJ550, XJ650, XJ750, XS750, XS850, XS1100.

Чем удобна модель

• не нужно снимать распредвал — шайбу меняют на собранной головке;
• фасонный кронштейн с лапкой — заводится на край стакана в стороне от выемки, через которую поддевают шайбу;
• крепится болтом к головке блока — толкатель остаётся опущенным, руки свободны;
• Г-образный шестигранник в комплекте — под этот болт, отдельный ключ не нужен;
• аналог YM-01245 и 90890-01245 — заводского инструмента Yamaha.

Для каких моделей

Yamaha XJ550 (Maxim, Seca), XJ650 (Maxim, Seca, Turbo), XJ750 (Maxim, Seca), XS750, XS850 и XS1100 — моторы, у которых шайба лежит поверх стакана толкателя. По этой конструкции и сверяйтесь. Для Yamaha XZ550, XVZ1200 / XVZ1300, FJ1100 / FJ1200, XT250L, XT350 / TT350 приспособление не подходит. Положение коленвала и распредвала для каждого клапана берут из сервисной документации к мотоциклу.

Что ещё пригодится:

• набор плоских щупов — замер зазоров;
• регулировочные шайбы нужной толщины.

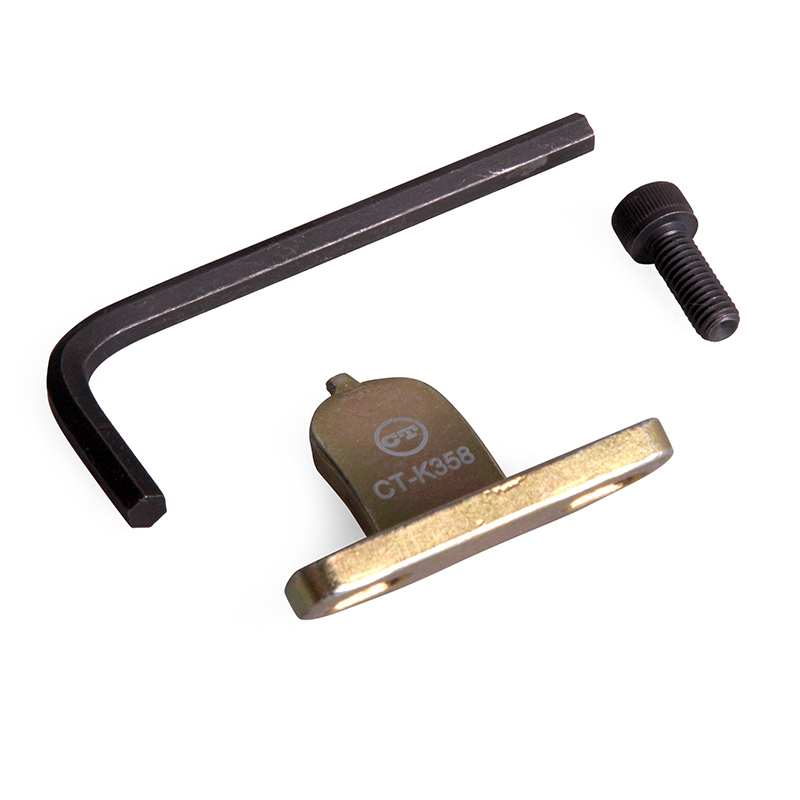

Комплект поставки

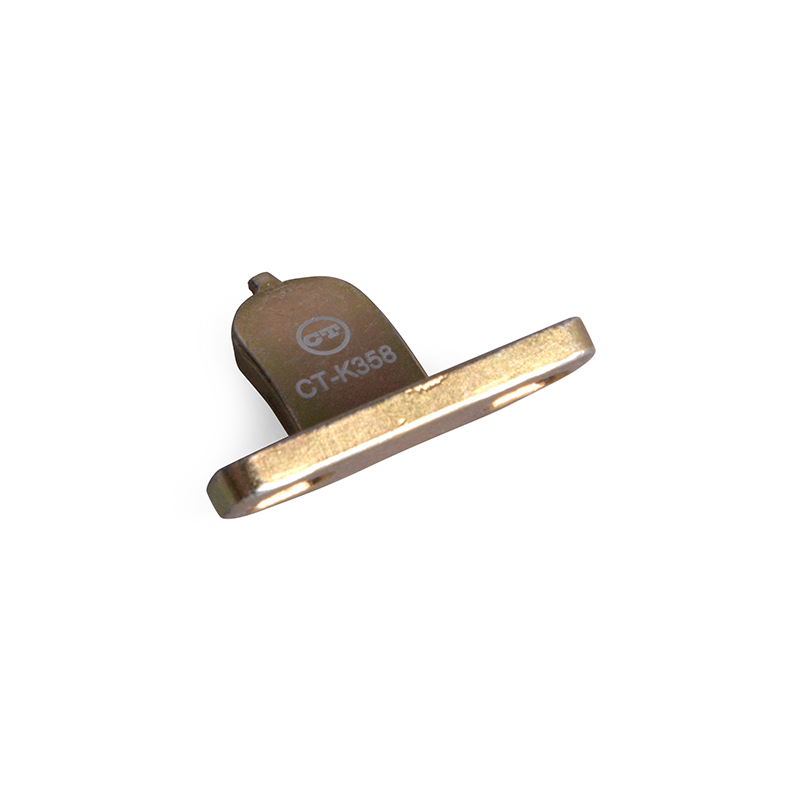

• удерживающий кронштейн (съёмник) — 1 шт.;

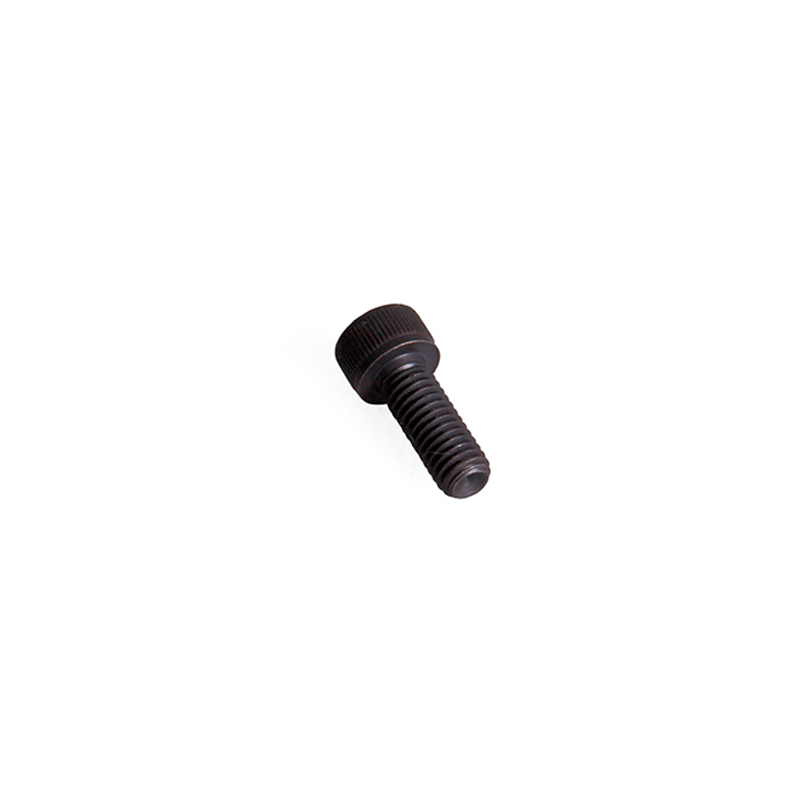

• болт — 1 шт.;

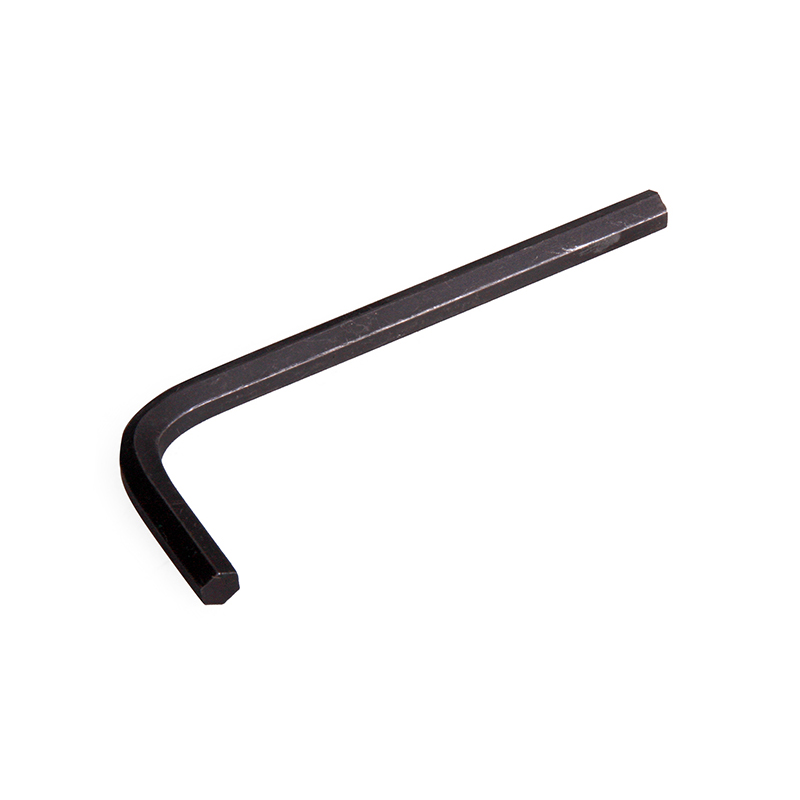

• Г-образный шестигранник — 1 шт.

Применяемость

Оригинальные номера и комплектация

Вопросы и ответы

Подходит ли приспособление для моего мотоцикла?

Да, если это Yamaha XJ550, XJ650 (с Turbo), XJ750 в версиях Maxim и Seca либо XS750, XS850, XS1100. Для XZ550, XVZ1200 / 1300, FJ1100 / 1200, XT250L и XT / TT350 — нет.

Нужно ли снимать распредвал для замены шайбы?

Нет. Прижим удерживает стакан толкателя, и шайбу достают при установленном распредвале.

Подходит ли для Yamaha XJ650 Turbo?

Да, XJ650 Turbo входит в применяемость.

Подходит ли для FJ1100 / FJ1200 или XVZ1200?

Нет, на эти модели приспособление не рассчитано.

Моей модели нет в списке — как быть?

Посмотрите конструкцию привода клапанов: прижим работает там, где шайба лежит сверху на стакане толкателя. Если шайба стоит иначе, нужен другой инструмент.

Зачем в комплекте болт и шестигранник?

Болтом кронштейн крепят на головке блока, чтобы он держал толкатель опущенным, а шестигранником этот болт затягивают.

Куда ставить лапку кронштейна?

На край стакана толкателя, в стороне от выемки, через которую поддевают шайбу.

Что ещё понадобится?

Набор плоских щупов для замера зазоров и регулировочные шайбы нужной толщины.

Ставит ли приспособление шайбу?

Само — нет: оно только держит толкатель опущенным. Шайбу вынимают и вставляют рукой, после чего проверяют зазор щупом.

Какой оригинальный номер Yamaha?

YM-01245 и 90890-01245.

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
