Замена ремня ГРМ Ford Focus ST

Замена ремня ГРМ Ford Focus ST двигатель 2.0

Ремонт на автомобиле

Специальный инструмент ) / Общее оборудование

Специнструменты для замены ремня ГРМ Ford Focus ST: противозадирная смазка WSD-M1244-A, силиконовая смазка A960-M1C171-AA

Снятие

1. Снимите крышку аккумулятора.

2. Отсоедините провод массы от аккумулятора.

3. Поднимите и подоприте автомобиль

4. ПРИМЕЧАНИЕ: Отметьте направление перемещения приводного ремня.

Снимите ремень привода аксессуаров.

1) Отпустите болты на шкиве насоса охлаждающей жидкости.

2) Поверните натяжитель по часовой стрелке.

3) Отсоедините промежуточный шкив привода аксессуаров.

Отсоедините шкив насоса охлаждающей жидкости.
 Отсоедините шкив насоса охлаждающей жидкости.

5. Снимите шкив коленчатого вала.

6. УВЕДОМЛЕНИЯ: Для того чтобы избежать повреждения ремня газораспределительного механизма, необходимо снятие нижней части передней крышки двигателя.

Отсоедините нижнюю крышку ремня газораспределительного механизма.

7. Опустите автомобиль.

8. Отсоедините расширительный бачок системы охлаждения и расположите его в стороне.

9. Отсоедините бачок усилителя рулевого управления и расположите его в стороне.

10. УВЕДОМЛЕНИЯ: Вставьте подходящий деревянный брусок между масляным картером и подкатным домкратом.

Расположите подкатной домкрат деревянным бруском под масляным картером и приподнимите двигатель таким образом, чтобы разгрузить переднюю опору двигателя.

11. ПРИМЕЧАНИЕ: Отметьте положение передней опоры двигателя.

Снимите переднюю опору двигателя.

12. Отсоедините верхнюю крышку ремня газораспределительного механизма. Оставьте крышку ремня газораспределительного механизма в положении ее установки.

13. Снимите кронштейн передней опоры двигателя.Снимите верхнюю крышку ремня газораспределительного механизма.

14. Снимите крышку свечей зажигания.

15. УВЕДОМЛЕНИЯ:

При рассоединении штекерных разъемов свечей зажигания не тяните за провод.

При необходимости отсоедините провода зажигания от катушки зажигания, чтобы избежать их перекручивания.

Перед рассоединением слегка поверните штекерные разъемы свечей зажигания, чтобы освободить пломбы.

Рассоедините штекерные разъемы свечей зажигания в соответствии с порядком расположения свечей зажигания.

ПРИМЕЧАНИЕ: Последовательность отпускания: от наружной стороны к внутренней, работая перекрестным способом.

Снимите крышку головки цилиндров.

1) Рассоедините штекерные разъемы свечей зажигания.

2) Отсоедините шланг принудительной вентиляции картера (PCV).

3) Выверните десять болтов.

16.Снимите свечи зажигания.

 17. ПРИМЕЧАНИЕ: Двигатель следует проворачивать только в нормальном направлении вращения коленчатого вала.
Проверните коленчатый вал приблизительно в положение верхней мертвой точки (ВМТ) для цилиндра №  1.

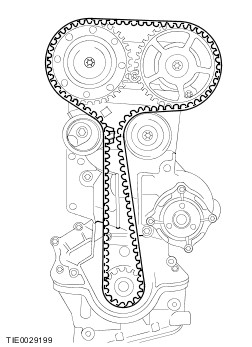

18. Ослабьте натяжение ремня газораспределительного механизма (для наглядности ремень газораспределительного механизма показан снятым).
1) Отпустите болт на четыре оборота.
2) Расположите натяжитель таким образом, чтобы стопорный элемент располагался приблизительно в положении «4 часа».
3) Совместите паз для шестигранного ключа, имеющийся в регулировочной шайбе натяжителя, с указателем, который располагается за шкивом.
19. Снимите ремень газораспределительного механизма.
20. ПРИМЕЧАНИЕ: Используйте рожковый гаечный ключ, чтобы предотвратить проворачивание распределительного вала.
Отпустите болты крепления шкива распределительного вала.
Установка
                                       Все автомобили
ПРИМЕЧАНИЕ: Не затягивайте болты. Шкивы распределительного вала должны быть способны свободно проворачиваться на распределительных валах.
Проверните распределительные валы в положение зажигания для цилиндра №  1 и вставьте специальный инструмент в распределительные валы.
2. Вставьте подходящий набор щупов между впускным распределительным валом и специальным инструментом, как показано.
3. Снимите заглушку, установите специальный инструмент.
Используя специальный инструмент, выставьте коленчатый вал в положение ВМТ для цилиндра №  1.
4. УВЕДОМЛЕНИЯ:
Не перекручивайте ремень газораспределительного механизма (не допускается диаметр гиба ремня газораспределительного механизма, меньший чем 35 мм).
Не проворачивайте коленчатый вал; убедитесь в том, чтобы он все еще упирается в штифт выверки.
ПРИМЕЧАНИЕ: При установке ремня газораспределительного механизма выступ на натяжителе ремня не следует подвешивать к крышке из металлического листа.
Установите новый ремень газораспределительного механизма.
Начиная со шкива коленчатого вала и работая против часовой стрелки, наденьте ремень газораспределительного механизма, удерживая его в натянутом состоянии.
5. УВЕДОМЛЕНИЯ: Неправильное натяжение ремня газораспределительного механизма приведет к неправильному газораспределению клапанов.
Предварительно натяните ремень газораспределительного механизма.
Поверните стопорный элемент натяжителя против часовой стрелки и вставьте стопорный элемент в паз на крышке газораспределительного механизма.
Расположите паз для шестигранного ключа, имеющийся в регулировочной шайбе натяжителя, в положение «4 часа».
Используя шестигранный ключ на 6 мм, затяните болт настолько, чтобы подтянуть натяжитель к задней крышке газораспределительного механизма, но при этом все еще позволяя регулировочной шайбе натяжителя вращаться.
6. УВЕДОМЛЕНИЯ: Натяните ремень газораспределительного механизма, работая против часовой стрелки.
Используя шестигранный ключ, поверните регулировочную шайбу против часовой стрелки настолько, чтобы отметка на указателе была сцентрирована относительно указательной линии на стопорном элементе процессе регулировки указатель будет перемещаться по часовой стрелке).
7. Затяните болт, удерживая регулировочную шайбу на месте.
8. ПРИМЕЧАНИЕ: Используйте рожковый гаечный ключ, чтобы предотвратить проворачивание распределительного вала.
Затяните болты крепления шкива распределительного вала (для наглядности ремень газораспределительного механизма показан снятым).
9. ПРИМЕЧАНИЕ: Используйте рожковый гаечный ключ, чтобы предотвратить проворачивание распределительного вала.
Установите заглушку шкива впускного распределительного вала (для наглядности ремень газораспределительного механизма показан снятым).
10. Снимите специальный инструмент.
11. Уберите подкатной домкрат.
12. Снимите специальный инструмент.
13. ПРИМЕЧАНИЕ: Двигатель следует проворачивать только в нормальном направлении вращения коленчатого вала.
Проверните коленчатый вал на два оборота.
14. Установите специальный инструмент.
Используя специальный инструмент, выставьте коленчатый вал в положение ВМТ для цилиндра №  1.
15. Проверьте фазы газораспределения клапанов посредством установки специального инструмента. При необходимости откорректируйте фазы газораспределения клапанов.
16. Снимите специальный инструмент.
17. Снимите специальный инструмент.
18. УВЕДОМЛЕНИЯ:
Во избежание повреждения штекерных разъемов свечей зажигания, используйте предмет с притупленным концом (пластмассовый хомутик), чтобы нанести силиконовую смазку.
При состыковывании разъема свечи зажигания удерживайте его на одной линии со свечей зажигания.
ПРИМЕЧАНИЕ: Нанесите силиконовую смазку на глубину 5-10 мм на внутреннюю часть штекерных разъемов свечей зажигания.
Установите крышку головки цилиндров.
— Затяните болты, работая в две стадии.
1. Стадия 1: 2 Нм
2. Стадия 2: 7 Нм
— Закрепите шланг PCV на крышке головки цилиндров.
1. Состыкуйте штекерный разъем исполнительного устройства VCT.
— Нанесите на резьбу свечей зажигания противозадирную смазку, вверните свечи зажигания и состыкуйте электрические разъемы свечей зажигания.
19. Установите крышку свечей зажигания.
20. ПРИМЕЧАНИЕ: Установите верхнюю крышку ремня газораспределительного механизма вместе с передним опорным кронштейном.
Установите кронштейн передней опоры двигателя.
21. ПРИМЕЧАНИЕ: Проверьте расположение прокладки верхней крышки ремня газораспределительного механизма и при необходимости откорректируйте его.
Установите верхнюю крышку ремня газораспределительного механизма.
22. Установите переднюю опору двигателя.
23. Установите бачок насоса усилителя рулевого управления.
24. Закрепите расширительный бачок системы охлаждения.
25. Уберите подкатной домкрат и деревянный брусок.
26. Поднимите и подоприте автомобиль.
27. Установите нижнюю крышку ремня газораспределительного механизма.
28. Установите шкив коленчатого вала.
29. Установите заглушку.
30. ПРИМЕЧАНИЕ: Направление перемещения на использованном приводном ремне.
Установите приводной ремень.
Установите промежуточный шкив поликлинового ремня.
1). Установите шкив насоса охлаждающей жидкости. Не затягивайте болты на этой стадии.
2). Наденьте приводной ремень, поворачивая его по часовой стрелке, и натяните его.
3). Затяните болты на шкиве насоса охлаждающей жидкости.
31. Опустите автомобиль.
32. Подсоедините провод массы к аккумулятору.
        Автомобили с электроприводом стеклоподъемников передних и задних окон.
33. Выполните процедуру инициализации электродвигателей стеклоподъемников окон дверей.
