Установочный набор инструментов для ГРМ FORD Car-Tool CT-1333

Установочный набор инструментов для ГРМ FORD Car-Tool CT-1333 — кейс фиксаторов для фаз ГРМ на бензиновых 16-клапанных Zetec, Zetec-SE (Sigma), Duratec 1.25–2.0 и на дизелях Duratorq 1.8/2.0. Помимо штифтов коленвала и планки распредвалов, в нём есть стопор маховика 303-393 со сменными упорами, съёмник звёздочки 303-651 и фиксатор VCT 303-1097. Весь набор весит 2,29 кг.

Где пригодится

• замена ремня ГРМ и установка фаз на Zetec, Sigma и Duratec 16V;
• снятие звёздочки распредвала с конуса — съёмником 303-651;
• фиксация звёздочек фазовращателей VCT — фиксатором 303-1097;
• фазы на дизелях 1.8 TDDi/TDCi и 2.0 TDCi: коленвал держат штифт 303-193 и стопор маховика 303-393;
• Fiesta, Fusion, Focus, C-Max, Mondeo, Galaxy, S-Max, Puma, Cougar, Transit Connect — машины 1995–2014 годов.

Чем удобна модель

• бензин и дизель в одном кейсе — это моторы 1.25, 1.4, 1.6, 1.7, 1.8 и 2.0 16V, 2.0 RS/ST170, а из дизелей — 1.4 и 1.6 TDCi, кроме 1.8/2.0 TDCi;
• три штифта коленвала — 303-193, 303-507 и 303-748 под разные моторы;
• стопор 303-393 со сменными упорами — венец маховика держится на разных моторах;
• установочные штифты 303-732 по 5.8 мм — звёздочка распредвала дизеля не сдвигается;
• 2,29 кг (около 2,3 кг) — металлические фиксаторы по заводским размерам Ford в кейсе для хранения и перевозки.

Как подобрать

Ориентир — код двигателя из VIN или с блока: одна модель выпускалась с разными моторами, а здесь перечислены основные коды. Ременные 16V Zetec, Zetec-SE (Sigma) и Duratec 1.25 / 1.4 / 1.6 / 1.7 / 1.8 / 2.0 на Fiesta, Fusion, Focus, Focus C-Max, Puma, Cougar, Mondeo, Tourneo и Transit Connect 1995–2009: DHA, FHA, FXDA, FYDA, FYDB, HWDA, HWDB, EYDB, EYDC, EDBA, EDDB, ALDA, NGA. Focus ST170 и Focus RS 2002–2005 с 2.0 Zetec: ALDA, HMDA, N4JB, T8DA. Дизели 1.8 TDDi / TDCi (Lynx) и 2.0 TDCi (DW) на Focus, Focus C-Max, Fiesta, Transit Connect, Mondeo, Galaxy и S-Max 1998–2014: BHDA, C9DA, FFDA, KKDA, HCPA, G6DA, G6DB, QXWA, AZWA. Соседи: CT-1464 — пять предметов с планкой 303-376B для цепных Duratec-HE (MI4) 1.8 / 2.0 / 2.3; CT-U0404 — для 1.6 Ti-VCT (HXDA и др.); CT-1169 — снятие ТНВД на 1.8 TDDi/TDCi.

Что ещё пригодится:

• CT-U0404 — для 1.6 Ti-VCT: фиксатор VCT 303-1097, штифты 303-748 и 303-1059, стопор натяжителя 303-1054 и 303-735;
• CT-1464 — планка распредвалов 303-376B, она нужна и на 1.6 Ti-VCT, и на цепных Duratec-HE (MI4);
• CT-1169 — штифт ТНВД 310-018 и съёмник звёздочки ТНВД 310-095 для 1.8 TDDi/TDCi.

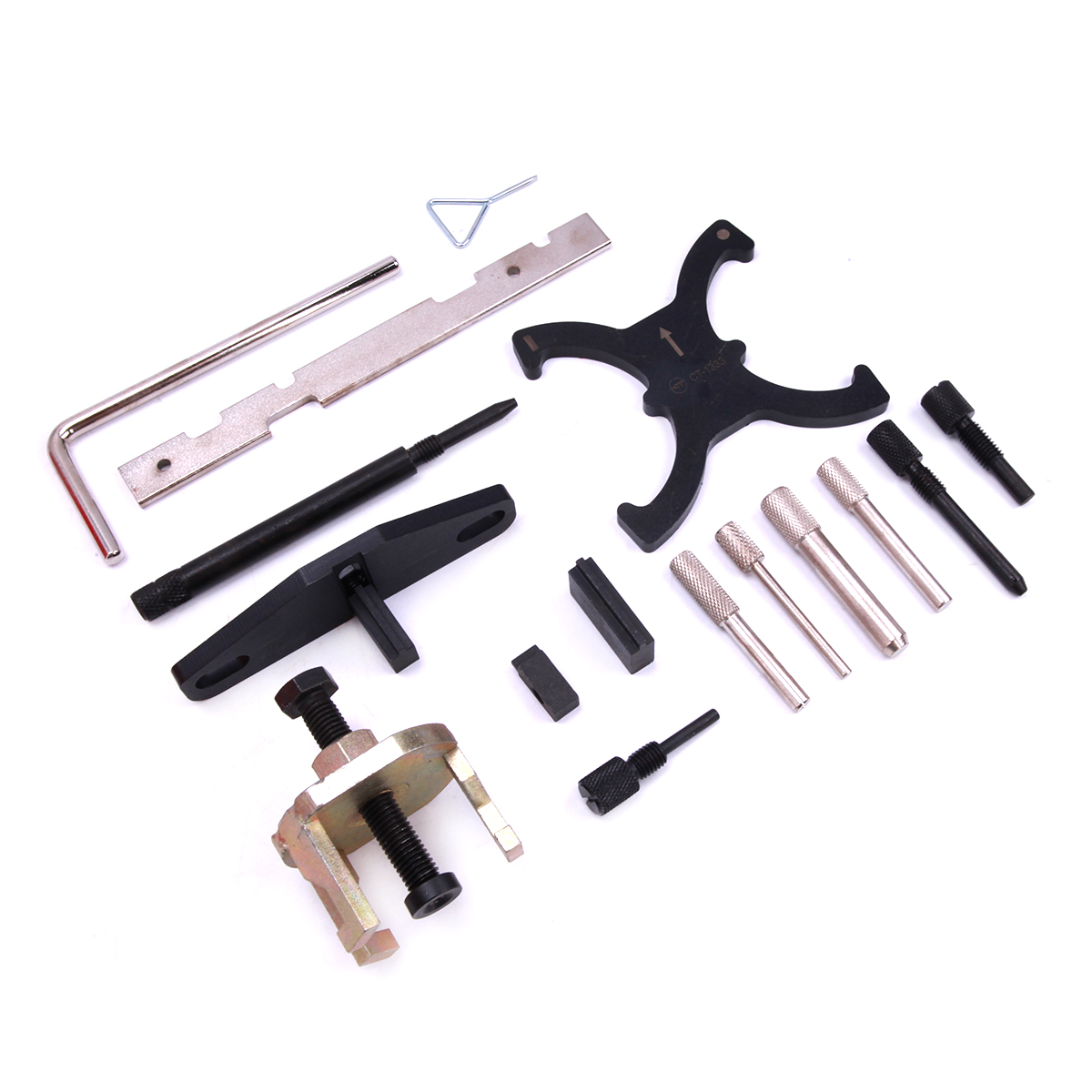

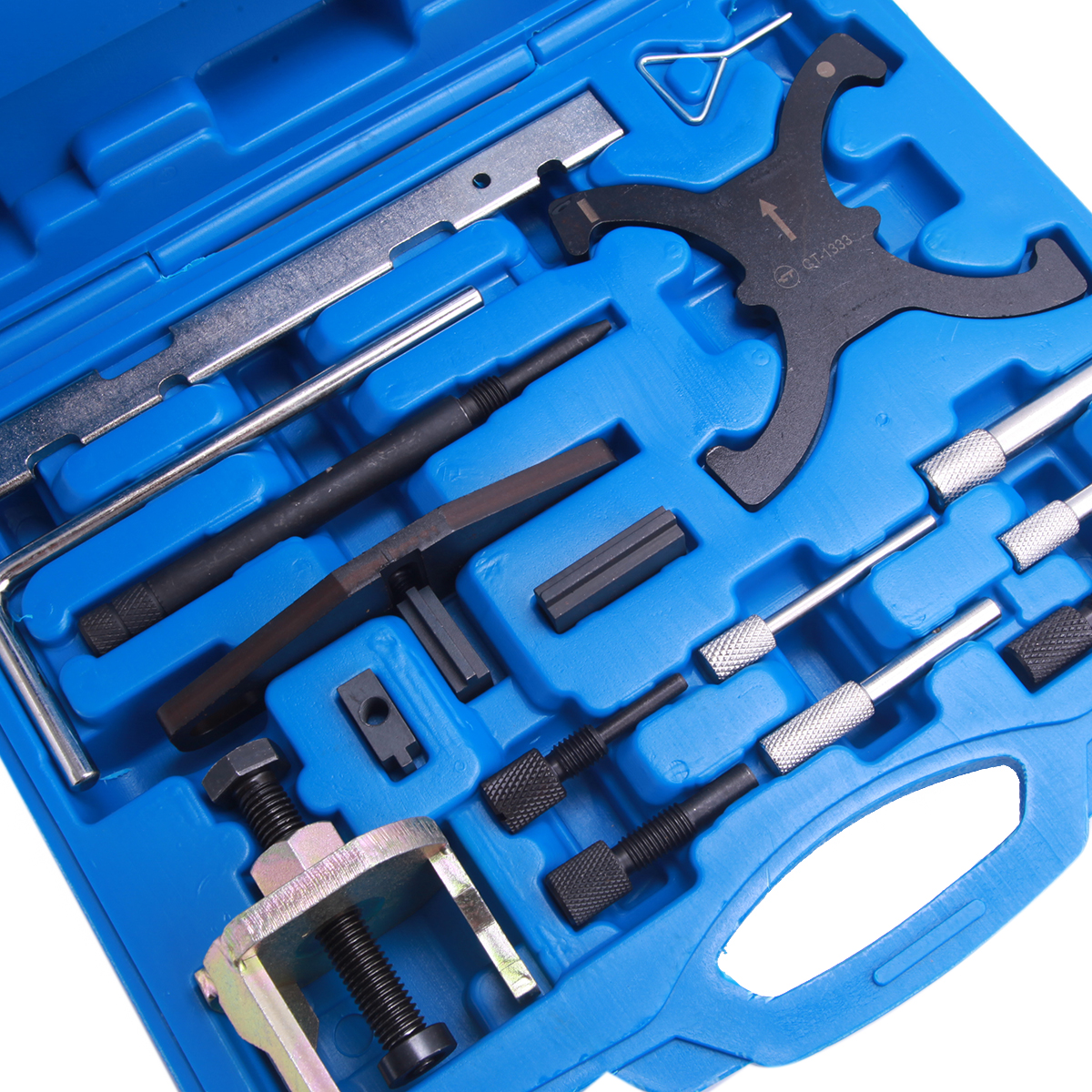

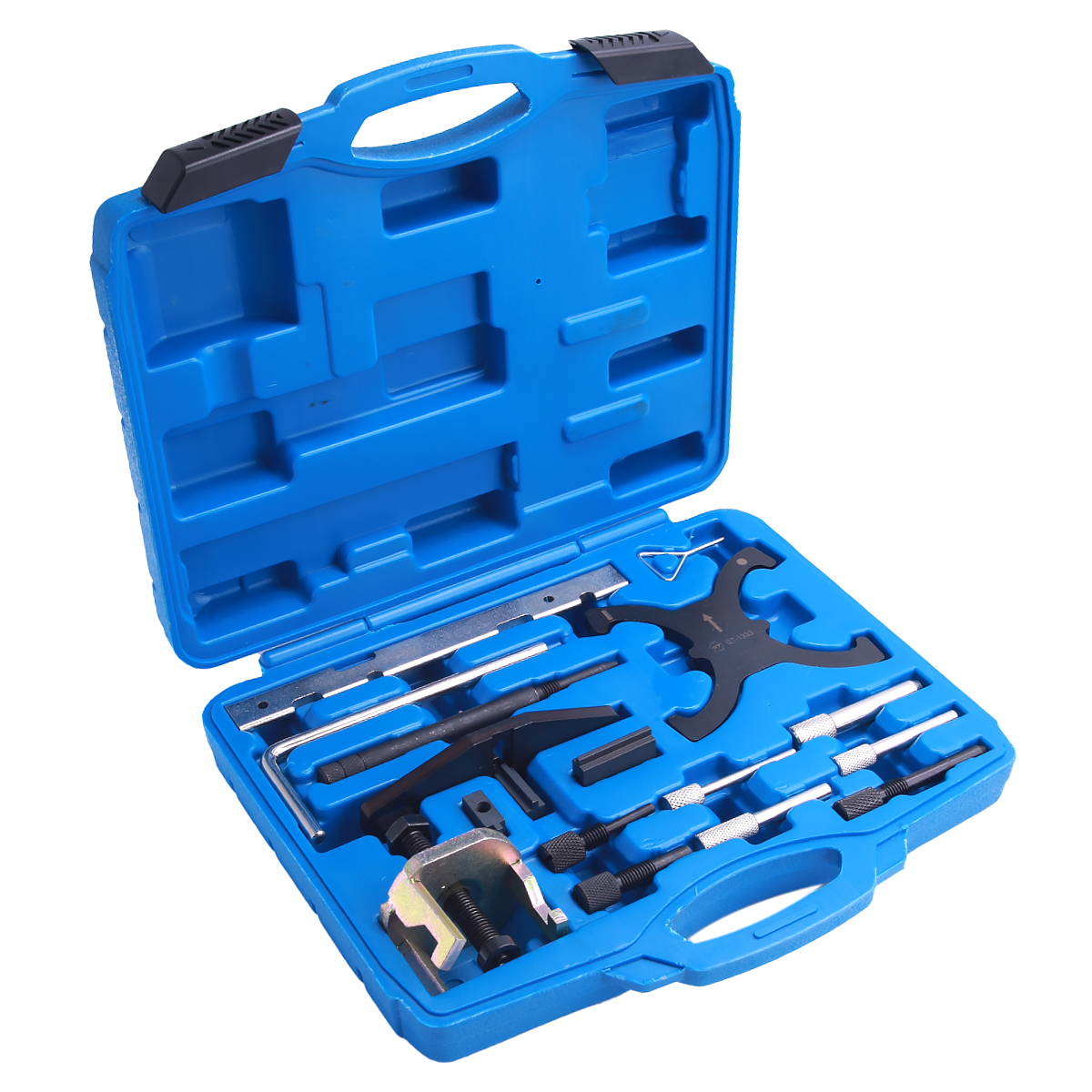

Комплект поставки

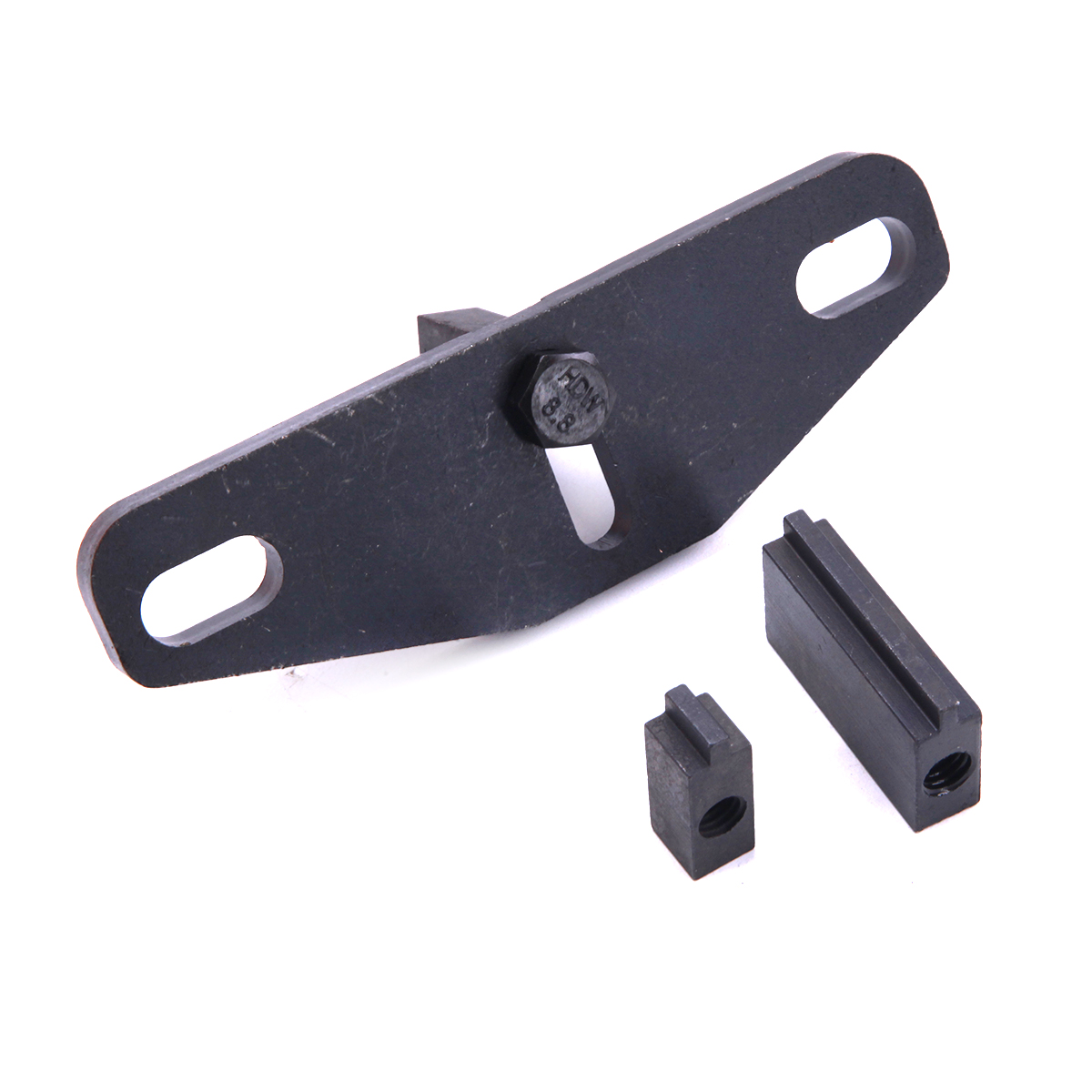

• стопор венца маховика 303-393 (21-168) со сменными упорами;

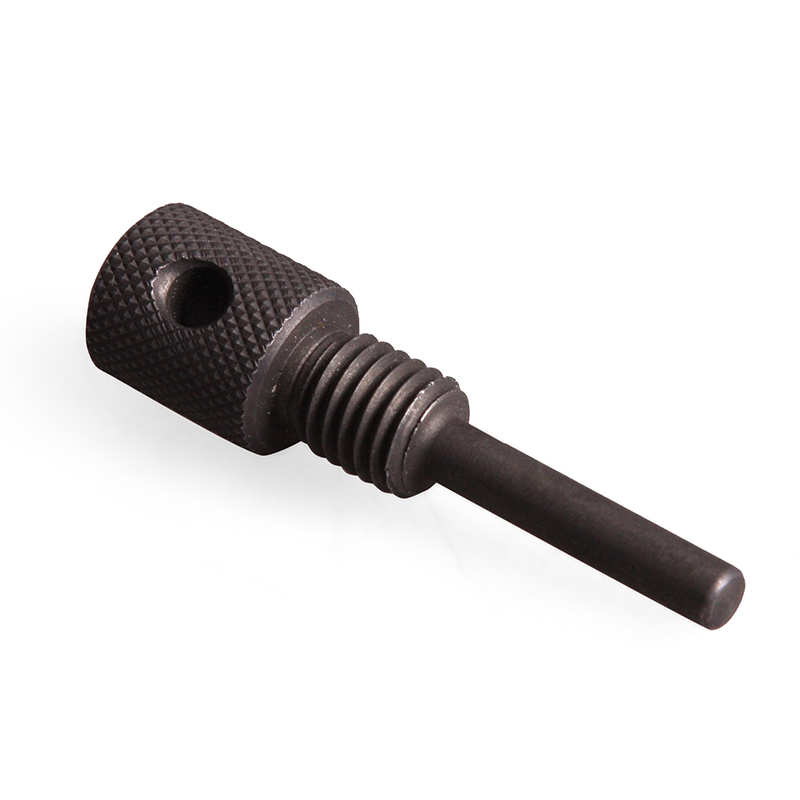

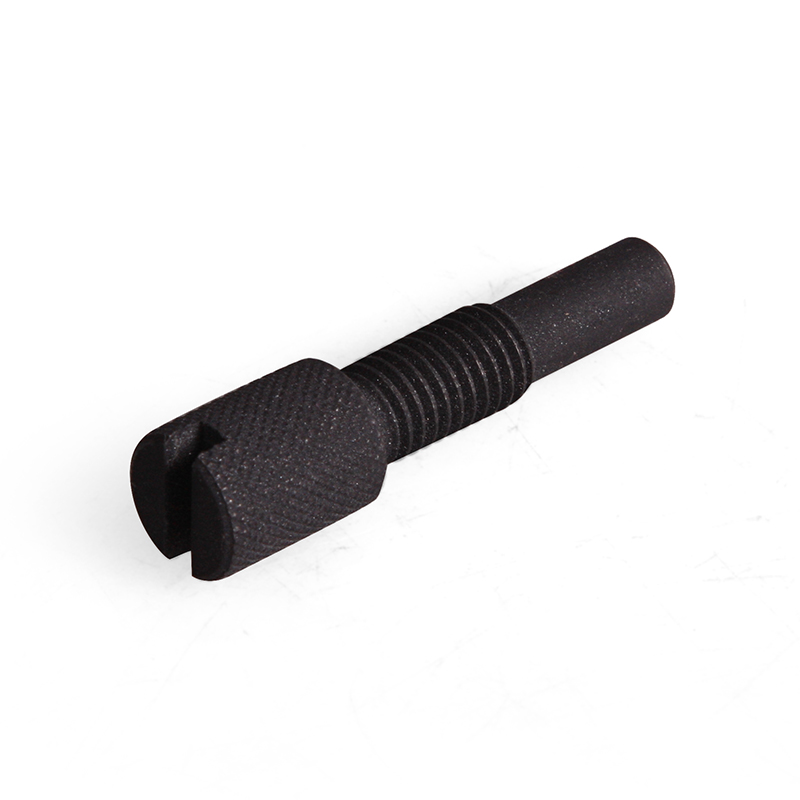

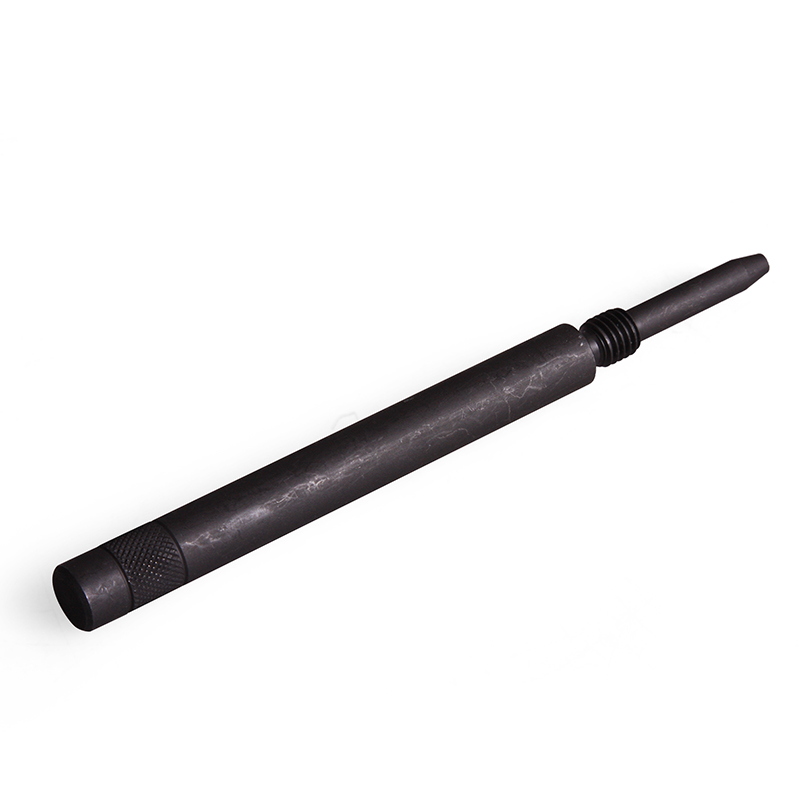

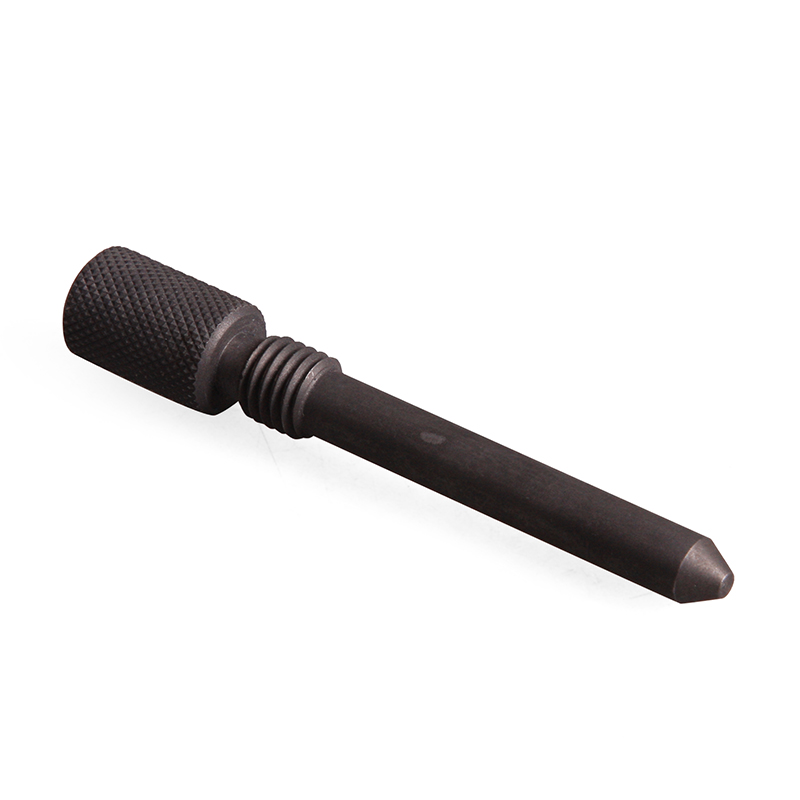

• штифты фиксации коленвала 303-193 (21-104), 303-507 (21-210), 303-748 (21-259);

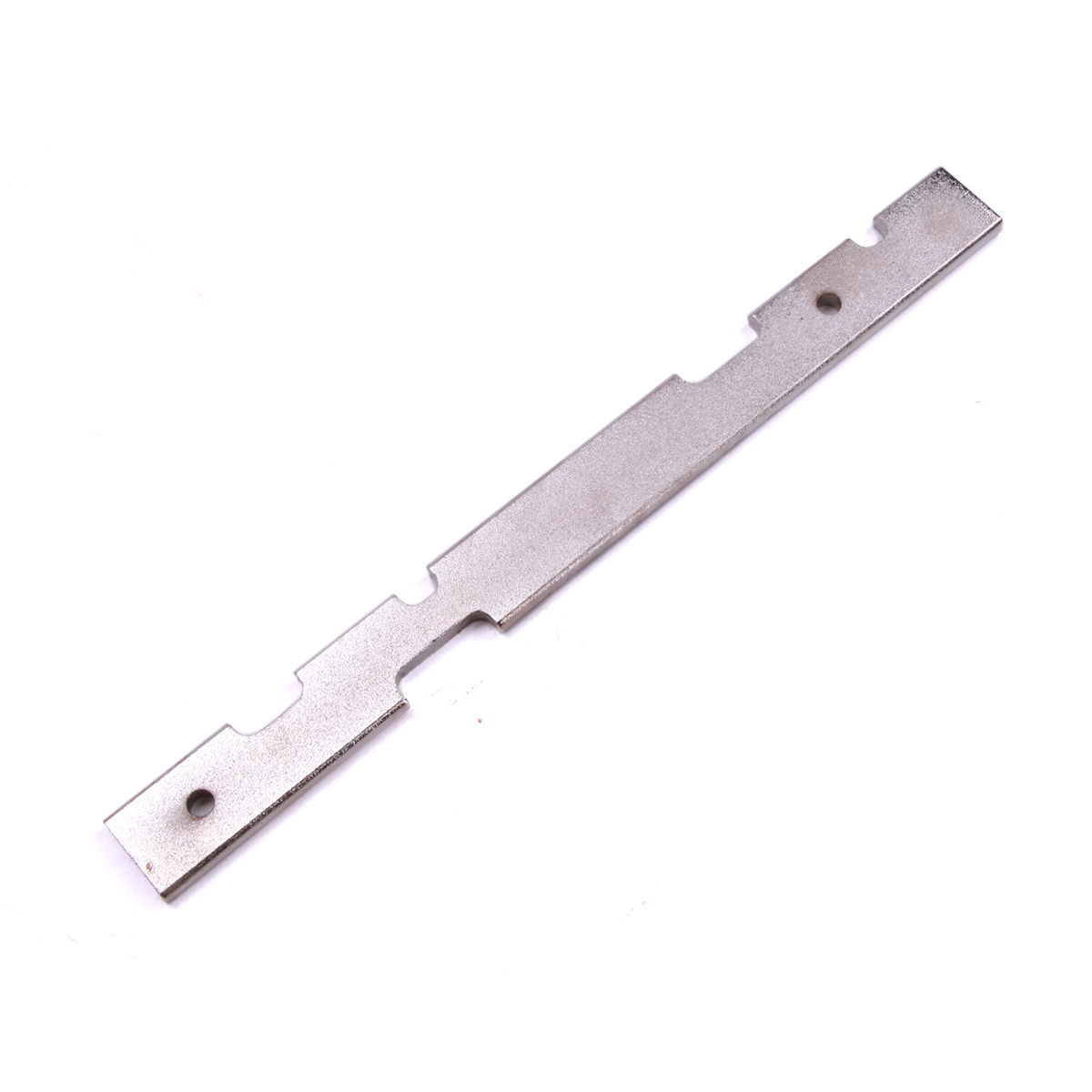

• установочная планка распредвалов (303-376);

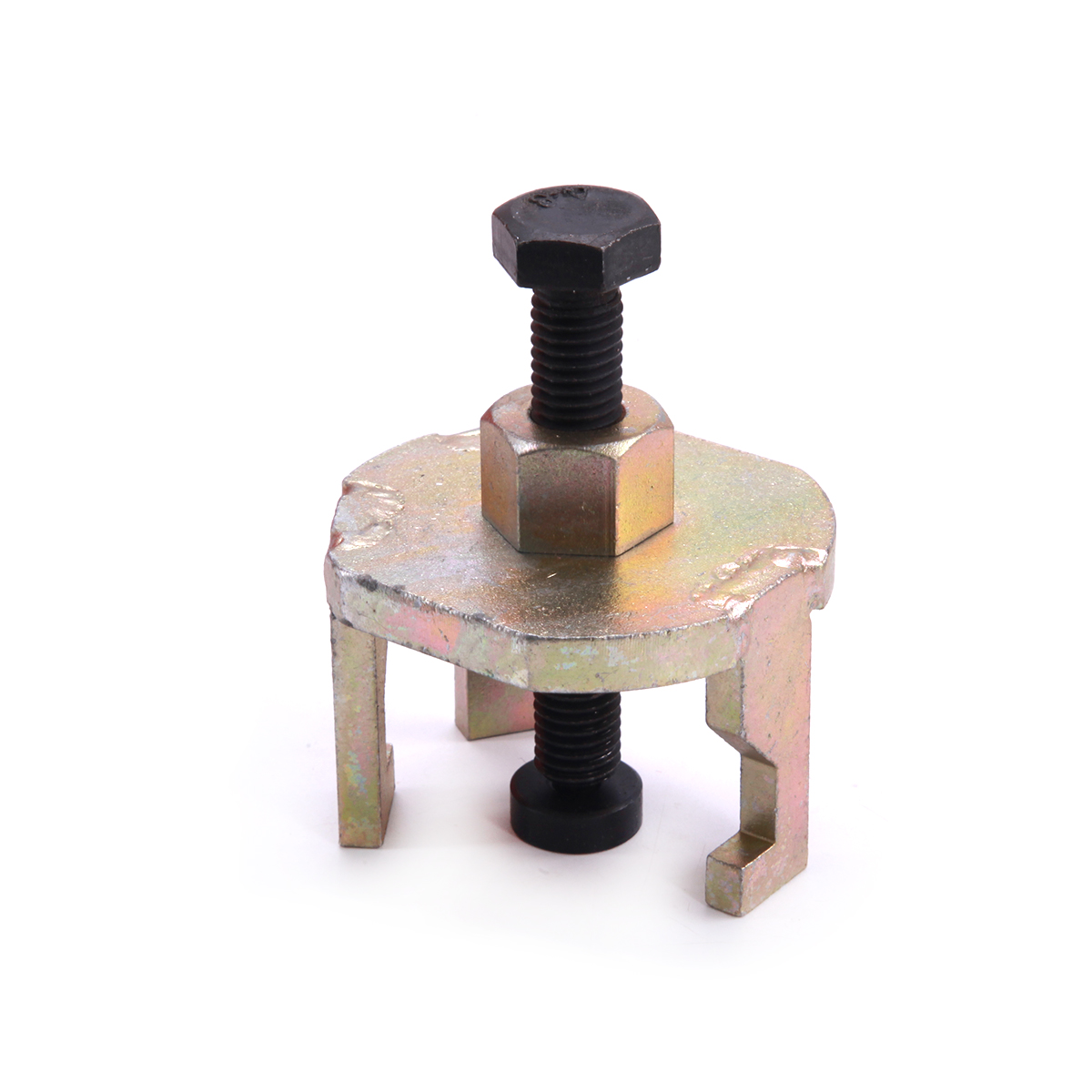

• съёмник звёздочки распредвала 303-651 (21-229);

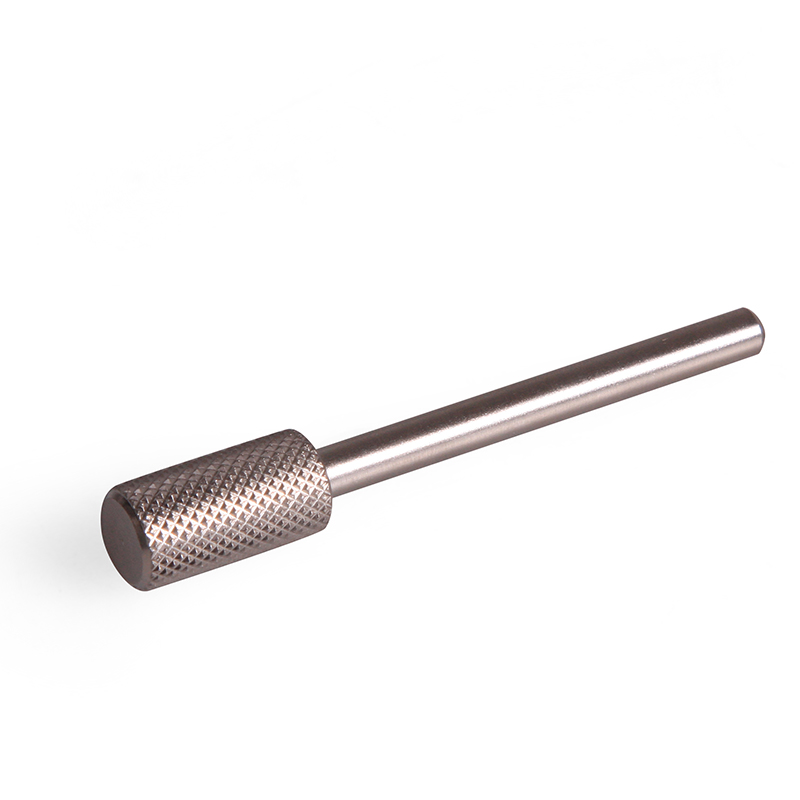

• установочные штифты для дизелей 303-732 (21-260), 5.8 мм;

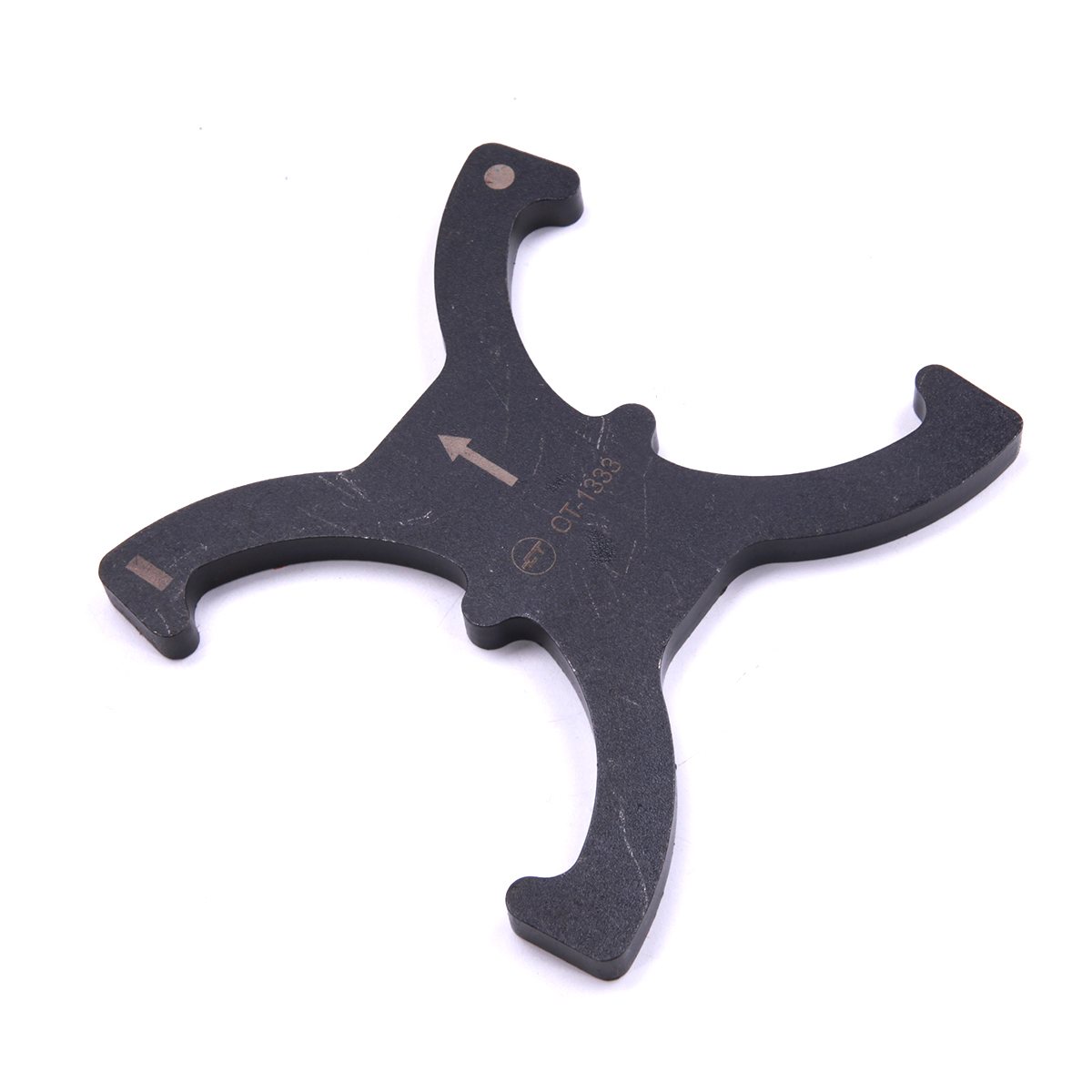

• фиксатор звёздочек фазовращателей VCT 303-1097;

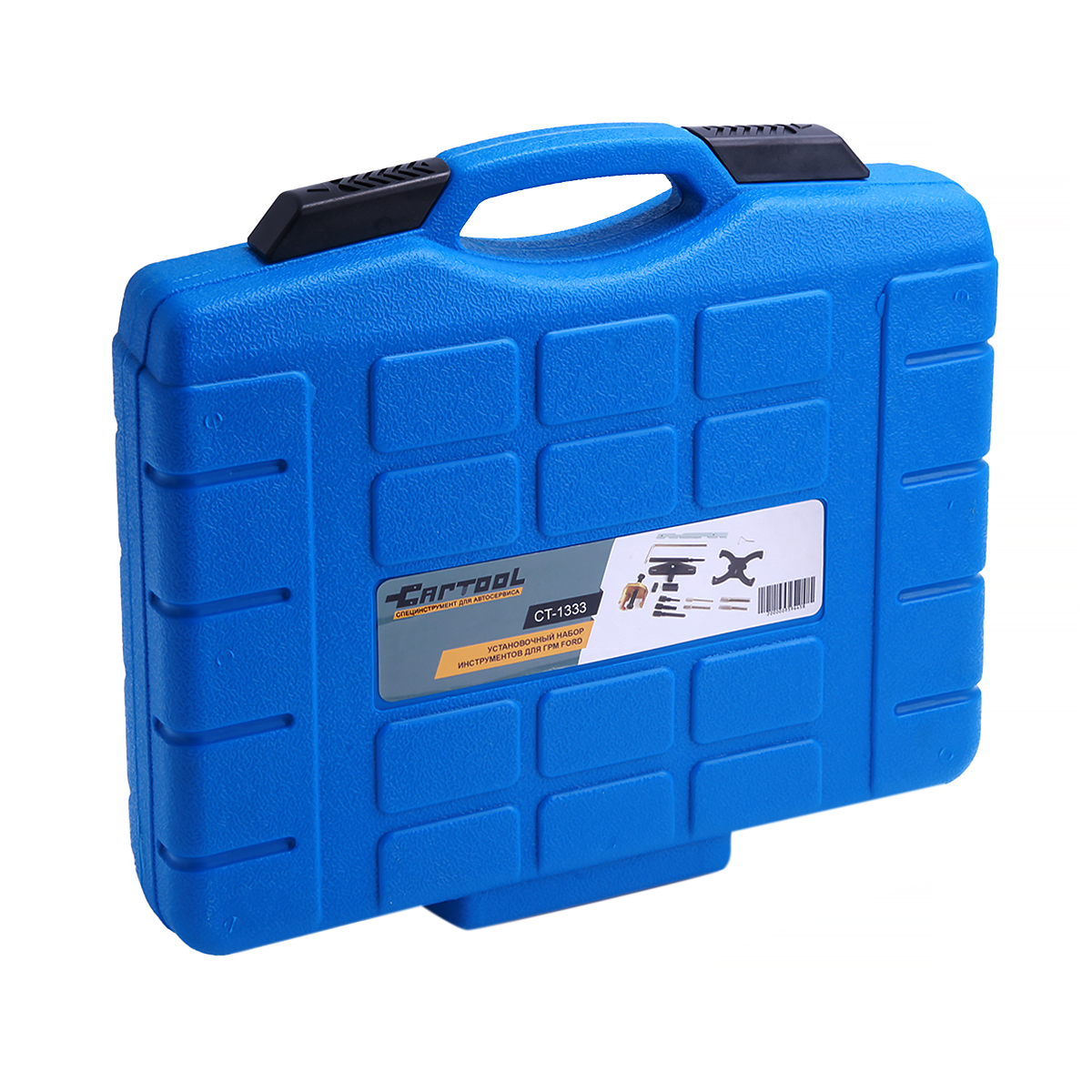

• кейс.

Применяемость

Вопросы и ответы

Подойдёт ли набор к моему мотору?

Да, если это ременной бензиновый Zetec, Sigma или Duratec 16V либо дизель 1.8 TDDi/TDCi или 2.0 TDCi. Код двигателя сверьте со списком выше.

Чем отличается от CT-1464?

Количеством позиций. В CT-1464 пять предметов для бензиновых 16V, в том числе цепных Duratec-HE (MI4): штифты коленвала и планка 303-376B. Здесь же добавлены стопор маховика 303-393, фиксатор коленвала дизелей 303-193, съёмник 303-651, штифты 303-732 и фиксатор VCT 303-1097.

Подойдёт ли к Fiesta или Focus 1.4 / 1.6 16V с ремнём?

Да, это Zetec-SE и Duratec 16V (Sigma) с кодами FHA, FXDA, FYDA, FYDB, HWDA и HWDB.

Годится ли для Focus 1.8 TDCi?

Да: на 1.8 TDDi/TDCi (Lynx) работают штифт 303-193, стопор 303-393 и планка распредвала. Снять ТНВД этим набором нельзя — для этого CT-1169.

Что взять для 1.6 Ti-VCT?

Набор CT-U0404 с позициями 303-1097, 303-748, 303-1054, 303-1059 и 303-735. Планка 303-376B для этого мотора лежит в CT-1464.

Что нужно для Mazda 3, Mazda 6 или Volvo S40 с цепью?

Для цепных Duratec-HE / MZR 1.8 / 2.0 — набор CT-1464 с планкой 303-376B.

Зачем съёмник 303-651?

Им стягивают звёздочку распредвала с конуса, когда меняют ремень ГРМ.

Что делает фиксатор 303-1097?

Держит звёздочки фазовращателей VCT неподвижно при замене ремня и установке фаз.

Что входит в набор?

Стопор маховика 303-393 со сменными упорами, штифты коленвала 303-193, 303-507 и 303-748, планка распредвалов, съёмник 303-651, штифты 303-732, фиксатор VCT 303-1097 и кейс.

Сколько весит набор?

2,29 кг вместе с кейсом.

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
