Упор для пресса VW 433 для ремонта КПП Car-Tool CT-3773

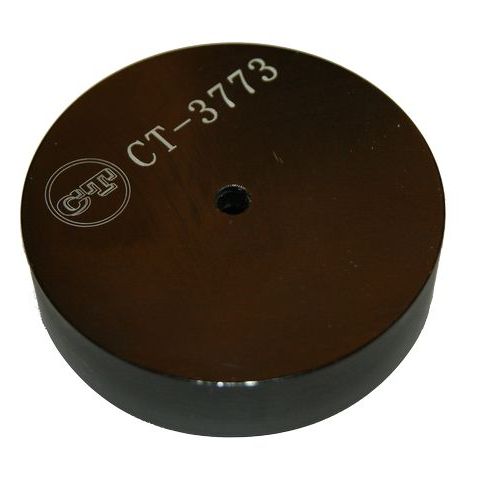

Упор для пресса VW 433 для ремонта КПП Car-Tool CT-3773 — низкий цилиндрический диск с центральным отверстием и гладкой рабочей плоскостью — аналог упора VW 433 (Thrust piece, Druckstück) для пресса. Его подкладывают при запрессовке и выпрессовке подшипников валов МКПП и задней главной передачи, ставят при замерах под регулировочные шайбы. Масса 0,46 кг.

Где пригодится

• разборка и сборка ведомых валов МКПП 02Q и 02M — напрессовка и выпрессовка конических подшипников;
• регулировка ведущего вала 02M (коробки до даты выпуска 18053) — подбор шайб конических подшипников;
• снятие картера и крышки 5-й/6-й передачи МКПП 02S и 0A4 — вместе с CT-3723 (T10323) и 3253/7 упор подпирает опору подшипника ведомого вала;
• ремонт корпуса подшипников МКПП 01E и подшипников задней главной передачи 02C 4WD;
• разборка и сборка МКПП 01X, 0A2 и выходного вала 3–6 передач 0A6, установка наружного кольца конического подшипника.

Чем удобна модель

• 0,46 кг, одна деталь — гладкий диск без резьбы, ставится под деталь за секунду;
• центральное отверстие — вал проходит сквозь упор, подшипник ложится на плоскость;
• 9 коробок и задняя главная передача — 02Q, 02M, 02S, 0A4, 01E, 01X, 0A2, 0A6 и 02C 4WD;
• и для замеров — на нём подбирают регулировочные шайбы, а не только прессуют.

Как подобрать

Только по коду коробки — он на наклейке с данными автомобиля (в багажнике или в сервисной книжке): на одни и те же модели ставили разные КПП, так что модель и мотор не показатель. 02Q, 6 ступеней, передний привод — VW Golf V, Golf VI, Golf Plus, Touran, Passat B6/B7, Passat CC, Eos, Scirocco; 02Q 4WD — Golf V 4Motion и Passat B6 4Motion. 02M и 02M/02Y 4WD — Golf IV и Bora, включая 4Motion. 02S, 02S 4WD и 0A4 — VW Golf V, Golf VI, Golf Plus и Audi A3 (8P). 01E — Audi A4 (B5); 0A2 — Audi A4 Cabriolet; 0A6 4WD — Audi TT (8J); 01X — Seat Leon I (1M). Задняя главная передача 02C 4WD — VW Golf III syncro и Passat B3/B4 syncro.

Что ещё пригодится:

• пресс — упор передаёт его усилие, сам по себе не работает;
• CT-3189 — упор VAG 30-23: на 02Q 4WD с ним разбирают и собирают дифференциал;
• CT-3723 (T10323) и 3253/7 — нужны вместе с VW 433 при снятии картера 02S и 0A4.

Комплект поставки

• упор для пресса VW 433 — 1 шт.

Применяемость

Вопросы и ответы

Подойдёт ли к моей коробке?

Да, если код КПП есть в списке: 02Q, 02M, 02S, 0A4, 01E, 01X, 0A2, 0A6, включая полноприводные, и задняя главная передача 02C 4WD. Код — на наклейке с данными машины.

Это оправка для кольца подшипника?

Это упор для пресса VW 433, и задач у него больше: запрессовка и выпрессовка подшипников валов, регулировка валов, ремонт корпуса подшипников. Наружное кольцо конического подшипника им тоже ставят.

Нужен ли на Golf V с 6-ступенчатой 02Q?

Да. С ним разбирают и собирают валы 02Q на Golf V и Golf VI.

Подходит ли для Golf III syncro с КПП 02C?

Да, для ремонта подшипников задней главной передачи 02C 4WD.

А для Audi A3 8P?

Да, для A3 8P с механикой 0A4.

Как работают упором?

Его кладут под деталь на прессе, когда прессуют подшипники валов. На 02S и 0A4 им подпирают опору подшипника ведомого вала при снятии картера.

Что нужно для снятия картера 02S и 0A4?

CT-3723 (T10323) и 3253/7 — вместе с VW 433 они держат опору подшипника ведомого вала.

Можно без пресса?

Нет. Упор только передаёт усилие пресса на подшипник или вал.

Что в комплекте?

Один упор — низкий цилиндрический диск с центральным отверстием, 0,46 кг.

По какому номеру подбирать?

По оригиналу VW 433 и коду коробки передач.

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
