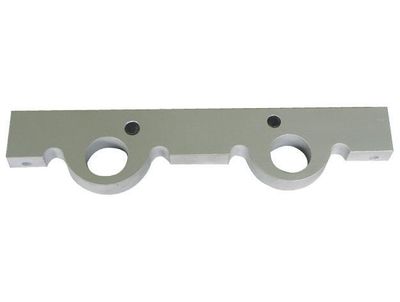

Регулировочный шаблон для BMW N42/N46 Car-Tool CT-2049

Регулировочный шаблон для BMW N42/N46 Car-Tool CT-2049 — шаблон, которым при установке фаз выставляют импульсные колёса датчиков обоих распредвалов на моторах с двойным VANOS, — аналог BMW 11 9 350 (119 350). Его ставят спереди на головку блока двигателей N42, N46 и N46T; машины — BMW 1, 3 и 5 серии, X1, X3 и Z4 выпуска 2001–2012.

Где пригодится

• сборка привода ГРМ — колёса датчиков встают на место по шаблону;
• смена цепи ГРМ;
• замена блоков VANOS;
• ремонт головки блока.

Чем удобна модель

• аналог BMW 11 9 350 — номер совпадает с руководством по ремонту;
• оба колеса датчиков сразу — впускной и выпускной распредвал, двойной VANOS;
• посадка на переднюю часть ГБЦ — колёса встают в положение по шаблону, без меток и замеров;
• N42, N46 и N46T — 1.8 и 2.0 л с Valvetronic.

С чем работает

Фазы шаблон в одиночку не выставляет: валы стопорят шаблоны 11 9 290, маховик — штифт 11 9 190, и то и другое лежит в наборе CT-2017. Подбирайте по коду мотора на блоке или в расшифровке VIN, литраж не ориентир. Коды: N46TB20B, N46B20B, N46B20, N46B18A, N42B20A, N42B18A. Машины: 118i и 120i (1 серия E81/E82/E87/E88, 2004–2012); 316ti и 318ti Compact, 318i, 318Ci (3 серия E46, 2001–2007); 318i и 320i (3 серия E90/E91/E92/E93, 2005–2012); 520i (5 серия E60/E61, 2007–2010); sDrive18i и xDrive18i (X1 E84, с 2009); 2.0i (X3 E83, 2005–2010); 2.0i (Z4 E85/E86, 2004–2009). N45 (1.6 л — 116i E81/E87 и 316i E90) не подходит: для него нужны аналоги BMW 11 7 250 и 11 7 260.

Что ещё пригодится:

• CT-2017 — шаблоны распредвалов 11 9 290 и штифт маховика 11 9 190: без них фазы не выставить.

Комплект поставки

• шаблон колёс датчиков распредвалов BMW 11 9 350 — 1 шт.

Применяемость

Вопросы и ответы

Подойдёт ли к моему мотору?

Да, если у вас N42, N46 или N46T — 1.8 и 2.0 л с Valvetronic. Код ищите на блоке или в расшифровке VIN, по литражу не подбирайте.

Хватит ли одного шаблона для установки фаз?

Нет, он держит только колёса датчиков. Ещё нужны шаблоны распредвалов 11 9 290 и штифт маховика 11 9 190 — набор CT-2017.

Подойдёт ли на 320i E90?

Да. 320i кузовов E90–E93 2005–2012 годов с мотором N46 — один из самых частых случаев.

А на 318i E46?

Да: 318i и 318Ci в кузове E46, плюс Compact 316ti и 318ti, 2001–2007 годы.

А на X1 E84 18i?

Да, sDrive18i и xDrive18i с мотором N46T.

А на N45 объёмом 1.6 л?

Нет. У N45 (116i, 316i) валы и VANOS выставляют аналогами BMW 11 7 250 и 11 7 260.

Зачем нужен шаблон?

Чтобы при установке фаз импульсные колёса датчиков на впускном и выпускном валах (двойной VANOS) встали точно на место.

Держит ли шаблон эксцентриковый вал Valvetronic?

Нет, он работает только с колёсами датчиков на распредвалах.

Что в комплекте?

Только сам шаблон 11 9 350, одна деталь.

Какие ещё приспособления BMW нужны для фаз?

Шаблоны 11 9 290 на впускной и выпускной валы и штифт маховика 11 9 190. Всё это собрано в CT-2017.

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
