Набор инструментов для FORD 1.8 TDDi / TDCi Car-Tool CT-1169

Набор инструментов для FORD 1.8 TDDi / TDCi Car-Tool CT-1169 — шесть приспособлений для дизелей Ford 1.8 D Turbo, TDDi и TDCi (серии Endura-DI и Lynx): ими выставляют фазы ГРМ и снимают ТНВД. На этих моторах привод комбинированный — цепь работает в масле, а за ней стоит ремень, и набор держит сразу коленвал, распредвал и насос. Аналоги Ford: 303-193, 303-376, 303-393A, 310-018, 310-095 и 303-652.

Где пригодится

• замена ремня ГРМ: коленвал стоит на штифте 303-193 и стопоре венца 303-393A, распредвал — в планке 303-376, ТНВД — на штифте 310-018;
• снятие и обратная установка ТНВД — звёздочку насоса стягивают съёмником 310-095;
• сборка передней крышки цепи — её центрируют оправкой 303-652;
• ремонт моторов Fiesta, Courier, Focus, C-Max, Mondeo IV, Galaxy, S-Max и Connect 1998–2014 годов выпуска.

Чем удобна модель

• 6 позиций под один мотор — фиксируются коленвал, маховик, распредвал и ТНВД, отдельно докупать ничего не нужно;
• штифт ТНВД Ø6 мм (310-018) — насос держится в фазе, пока меняют ремень или снимают звёздочку;
• съёмник звёздочки 310-095 — насос снимают без самодельных съёмников и ударов по валу;
• оправка 303-652 — передняя крышка цепи садится соосно, сальник не перекашивает;
• планка 303-376 подходит и для бензиновых моторов с впрыском;
• старые номера Ford сохранены — 21-104, 21-162B, 23-019, 23-067, 21-230, по ним набор находят в старых каталогах.

Как подобрать

Сверяйтесь с кодом двигателя — он выбит на блоке и зашифрован в VIN; модель и объём не годятся, потому что одни и те же машины выпускали с разными моторами. Fiesta и Courier 2000–2002 с 1.8 D Turbo / TDDi (Endura-DI): C9DC, RTN, RTP, RTQ. Focus I 1998–2005, Transit и Tourneo Connect 2002–2013 с 1.8 TDDi / TDCi (Lynx): BHDA, BHDB, C9DA, C9DB, FFDA, F9DA, F9DB, BHPA, HCPA, HCPB, P7PA, P9PA, P9PB, R2PA, R3PA, RWPA, RWPC. Focus II 2004–2011, Focus C-Max 2003–2007, C-Max 2007–2010, Mondeo IV 2007–2010, Galaxy 2006–2010 и S-Max 2006–2014 с 1.8 TDCi (Lynx), включая ECOnetic: KKDA, KKDB, KHBA, FFBA, FFWA, QYBA, QYWA. в., Focus 1998-2005 г. в., Focus C-Max 2003-2007 г. в., Transit Connect 2002-2007 г. в. Для 2.0, 2.2 и 2.4 TDDi/TDCi с цепью (Mondeo III, Transit) нужен CT-1556, для 2.0 TDCi DW с ремнём — стопор маховика CT-A2208.

Что ещё пригодится:

• CT-A2208 — тот же стопор венца 303-393A отдельной позицией, если нужен второй или для 2.0 TDCi (DW) с ремнём;
• CT-1556 — набор для цепных Duratorq 2.0, 2.2 и 2.4 TDDi/TDCi;
• CT-1333 — фиксаторы ГРМ для 1.8/2.0 TDCi и бензиновых 16V, но без инструмента для ТНВД.

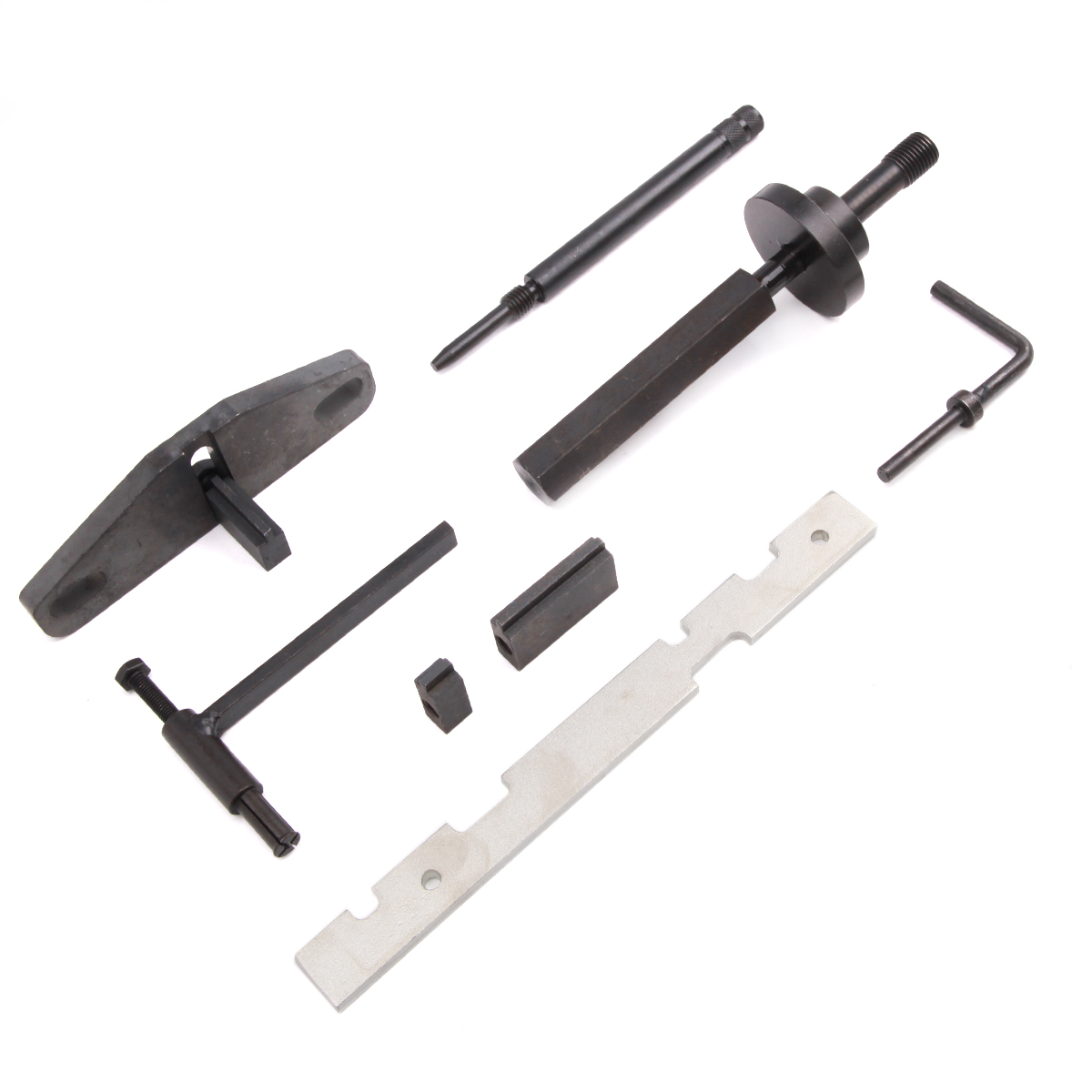

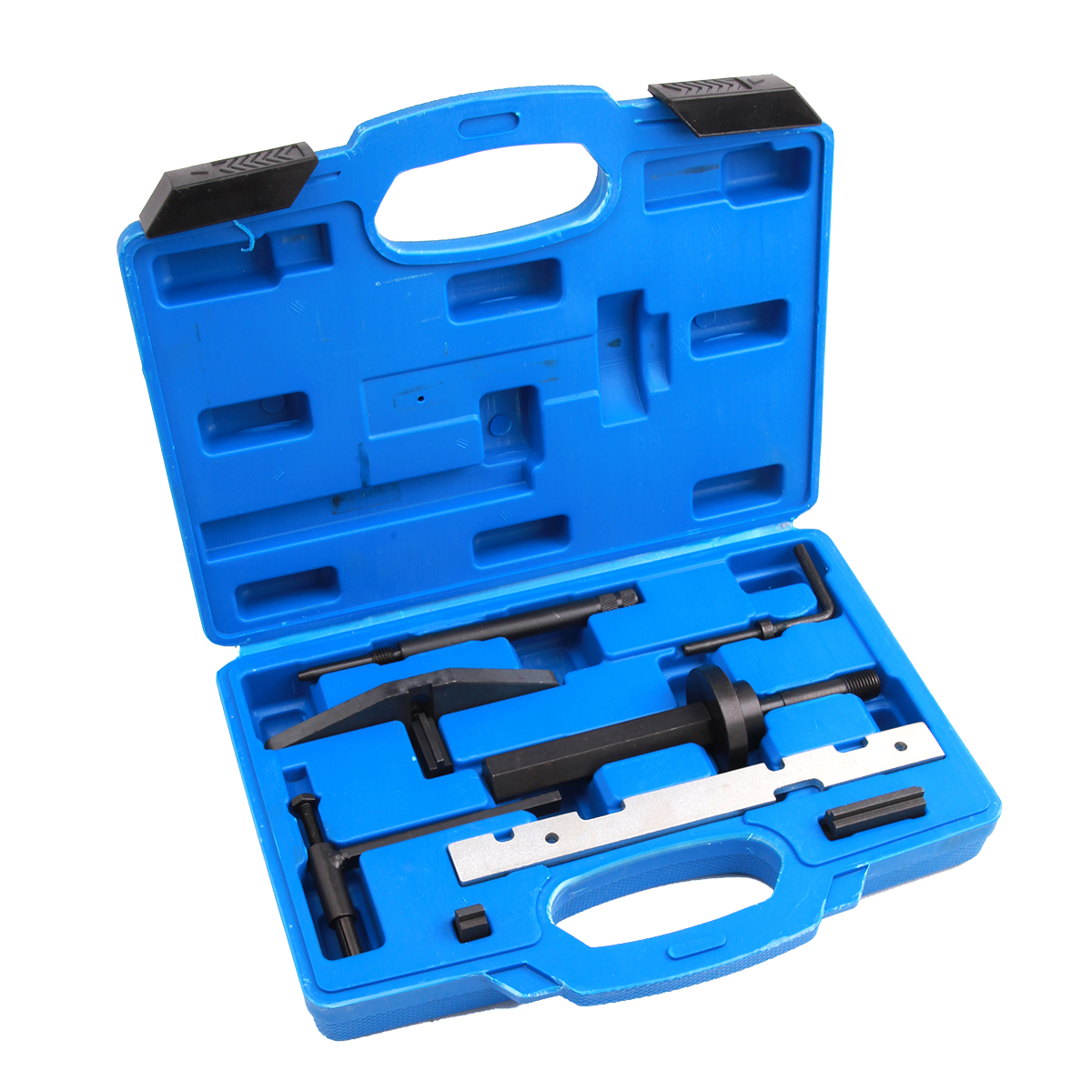

Комплект поставки

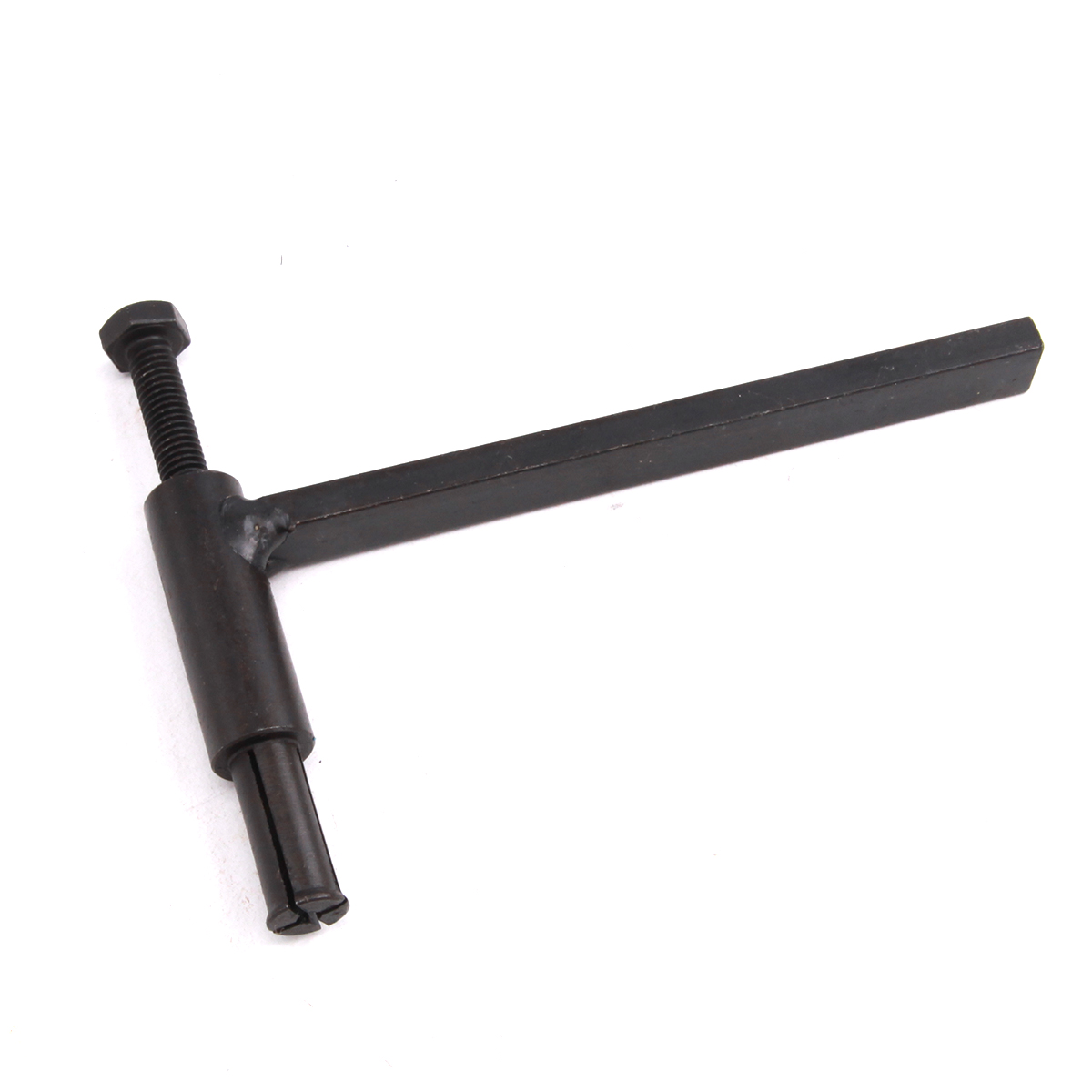

• фиксатор коленвала 303-193 (21-104);

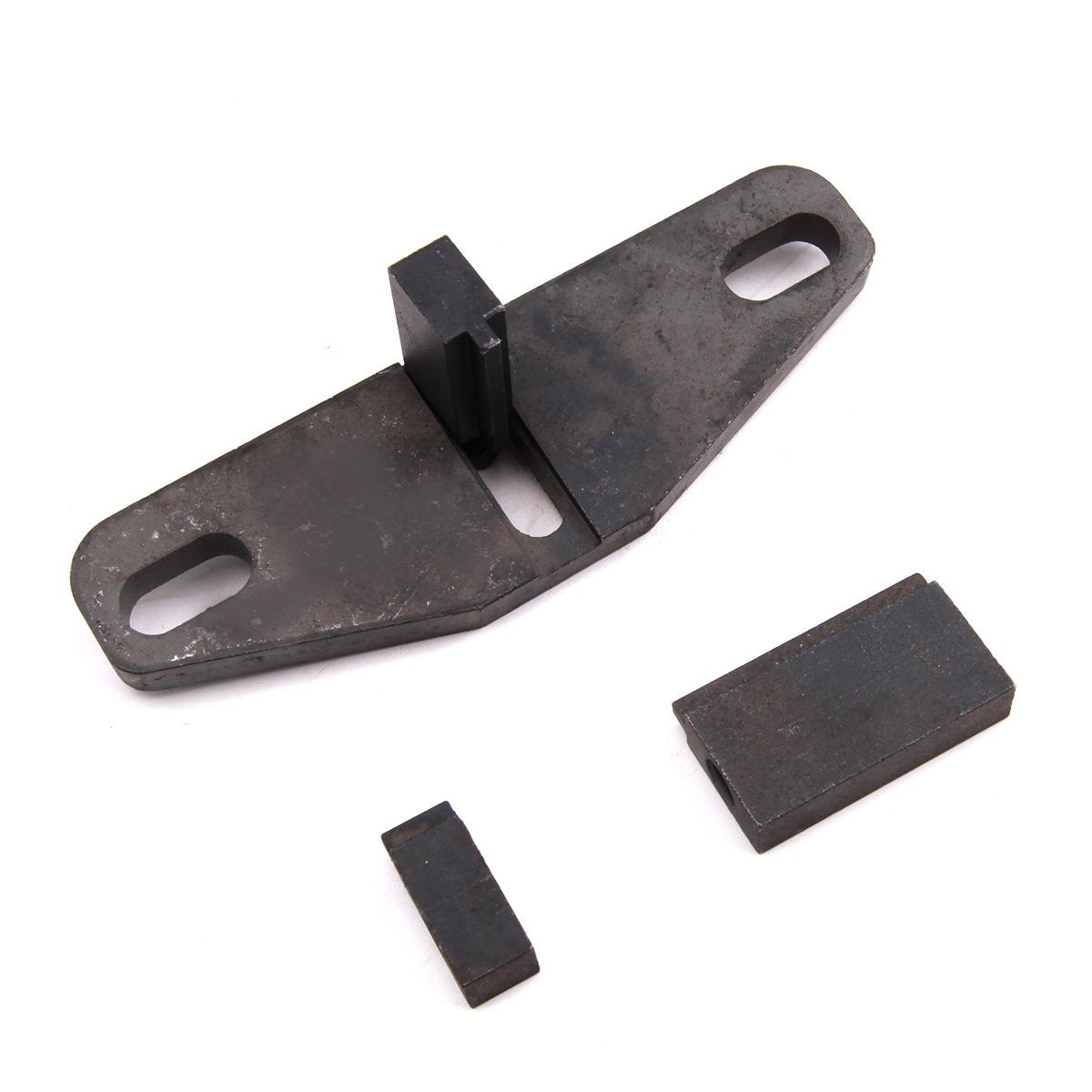

• стопор венца маховика 303-393A;

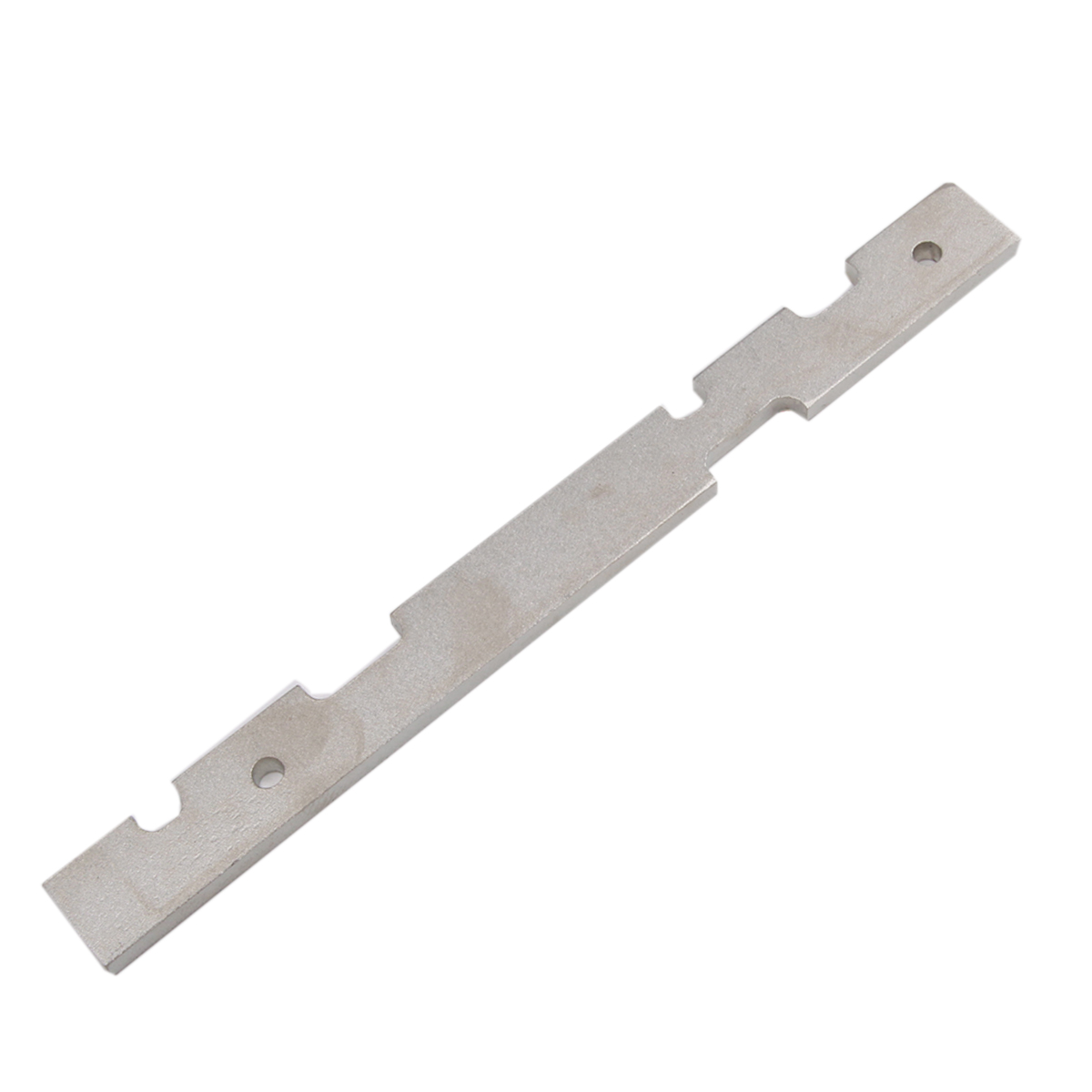

• установочная планка распредвала 303-376 (21-162B);

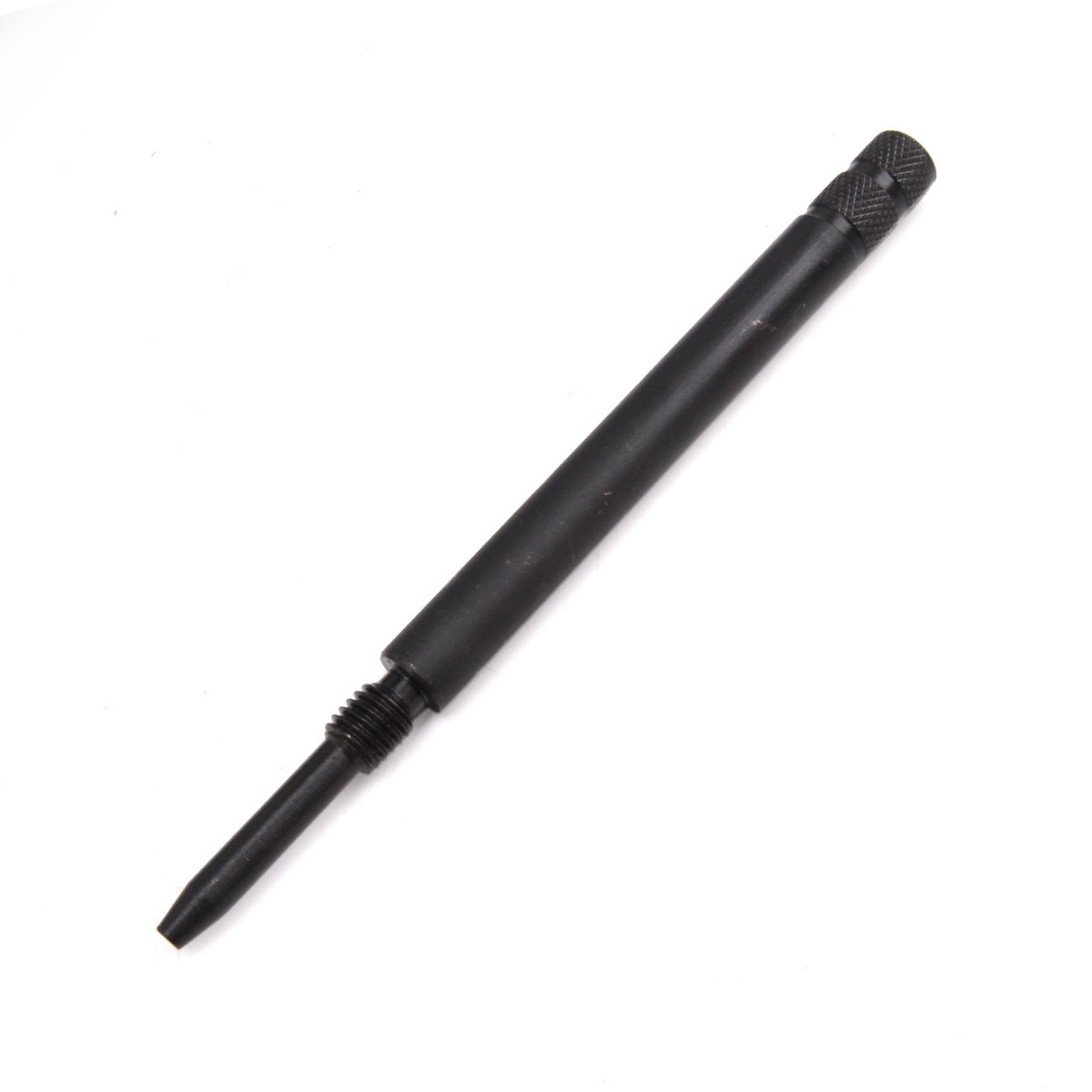

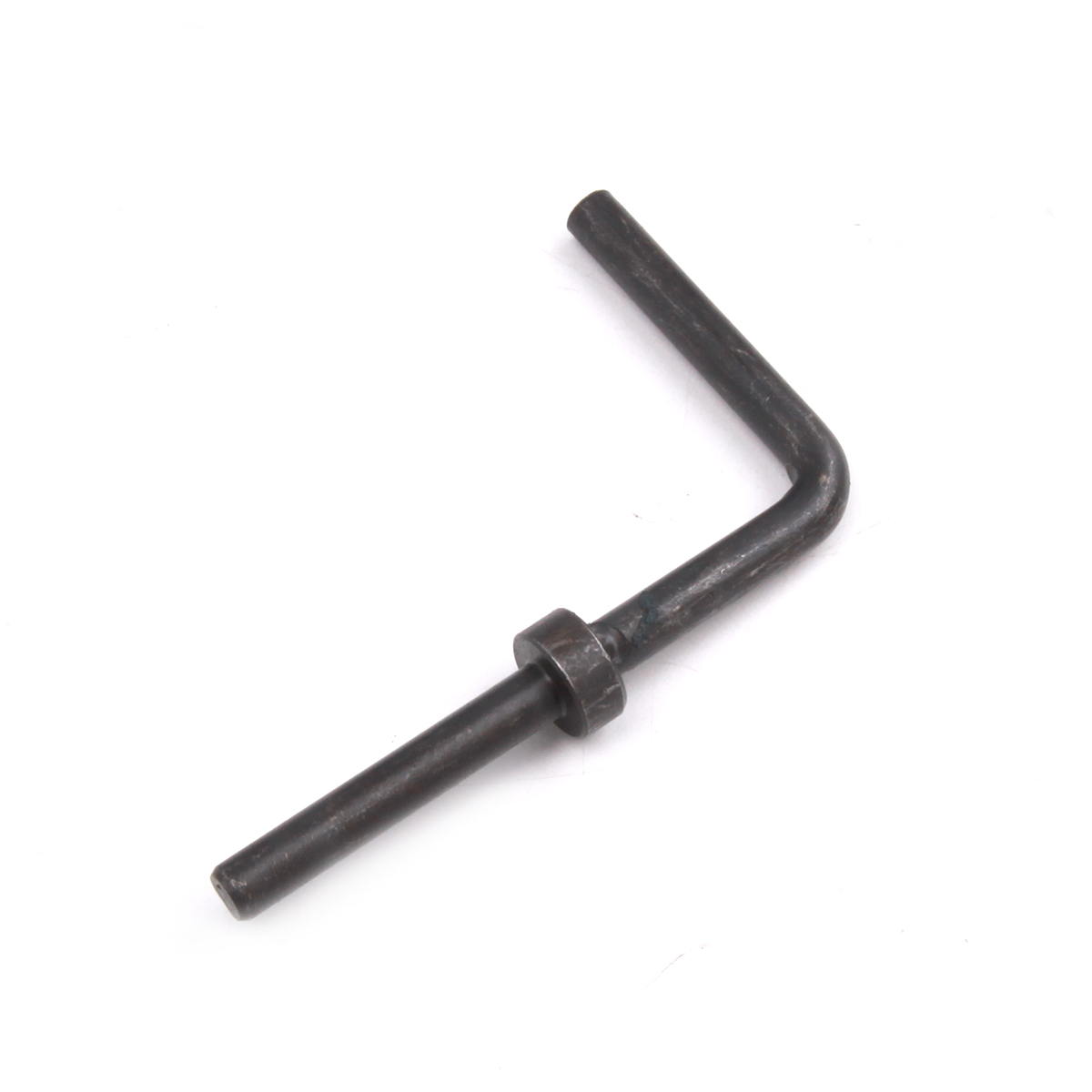

• штифт фиксации ТНВД Ø6 мм 310-018 (23-019);

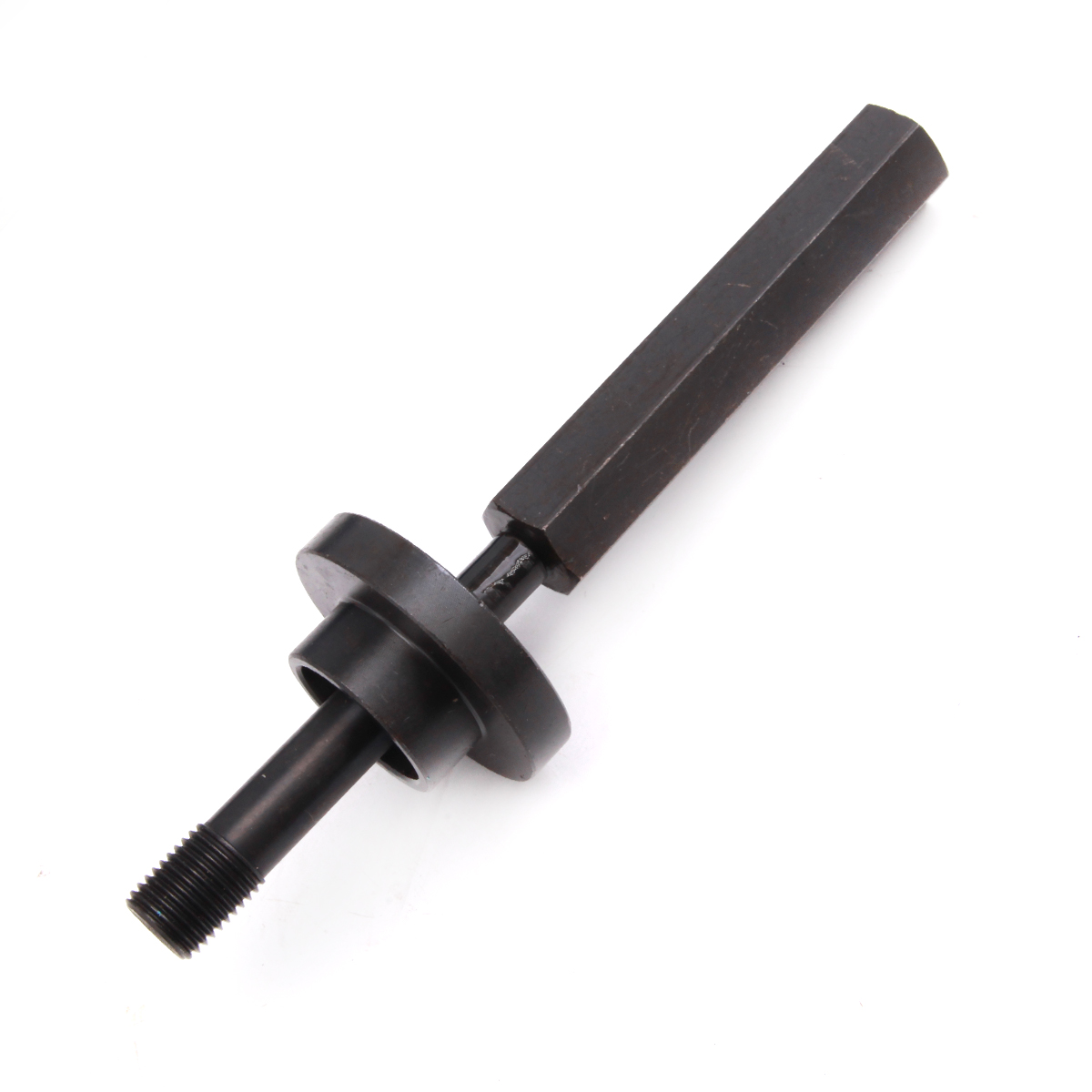

• съёмник звёздочки ТНВД 310-095 (23-067);
• оправка центровки передней крышки цепи 303-652 (21-230).

Применяемость

Оригинальные номера и комплектация

Вопросы и ответы

Как понять, подойдёт ли набор к моему мотору?

По коду двигателя: набор рассчитан на Ford 1.8 D Turbo, TDDi и TDCi с кодами из списка выше. Код смотрите в VIN или на блоке — на те же модели ставили бензиновые моторы и другие дизели.

Чем он отличается от CT-1333?

Инструментом для ТНВД и оправкой крышки цепи: здесь есть штифт 310-018 и съёмник 310-095, в CT-1333 их нет. Тот набор шире — фиксаторы коленвала, распредвала и маховика для 1.8/2.0 TDCi и бензиновых 16V.

Подойдёт ли к Focus II 1.8 TDCi?

Да, Focus II 2004–2011 с кодами KKDA, KKDB, KHBA, FFBA, FFWA, QYBA и QYWA.

Подойдёт ли к Transit Connect 1.8 TDCi?

Да, Transit и Tourneo Connect 2002–2013: коды BHPA, HCPA, HCPB, P7PA, P9PA, P9PB, R2PA, R3PA, RWPA и RWPC.

А к Fiesta 1.8 D Turbo 2000–2002?

Да. Это Fiesta и Courier с 1.8 D Turbo / TDDi серии Endura-DI, коды C9DC, RTN, RTP, RTQ.

Годится ли для Mondeo III 2.0 TDCi?

Нет, набор только под 1.8. Цепные 2.0/2.2/2.4 TDDi/TDCi обслуживают набором CT-1556.

Снимается ли этим набором ТНВД?

Да. Насос стопорят штифтом 310-018, а звёздочку с его вала стягивают съёмником 310-095.

Зачем оправка 303-652?

Ею выравнивают переднюю крышку цепи ГРМ, когда мотор собирают.

Что лежит в наборе?

Шесть предметов: фиксатор коленвала 303-193, стопор маховика 303-393A, планка распредвала 303-376, штифт ТНВД 310-018, съёмник звёздочки 310-095 и оправка 303-652.

Под каким номером искать съёмник звёздочки ТНВД?

Ford 310-095, прежнее обозначение — 23-067.

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
