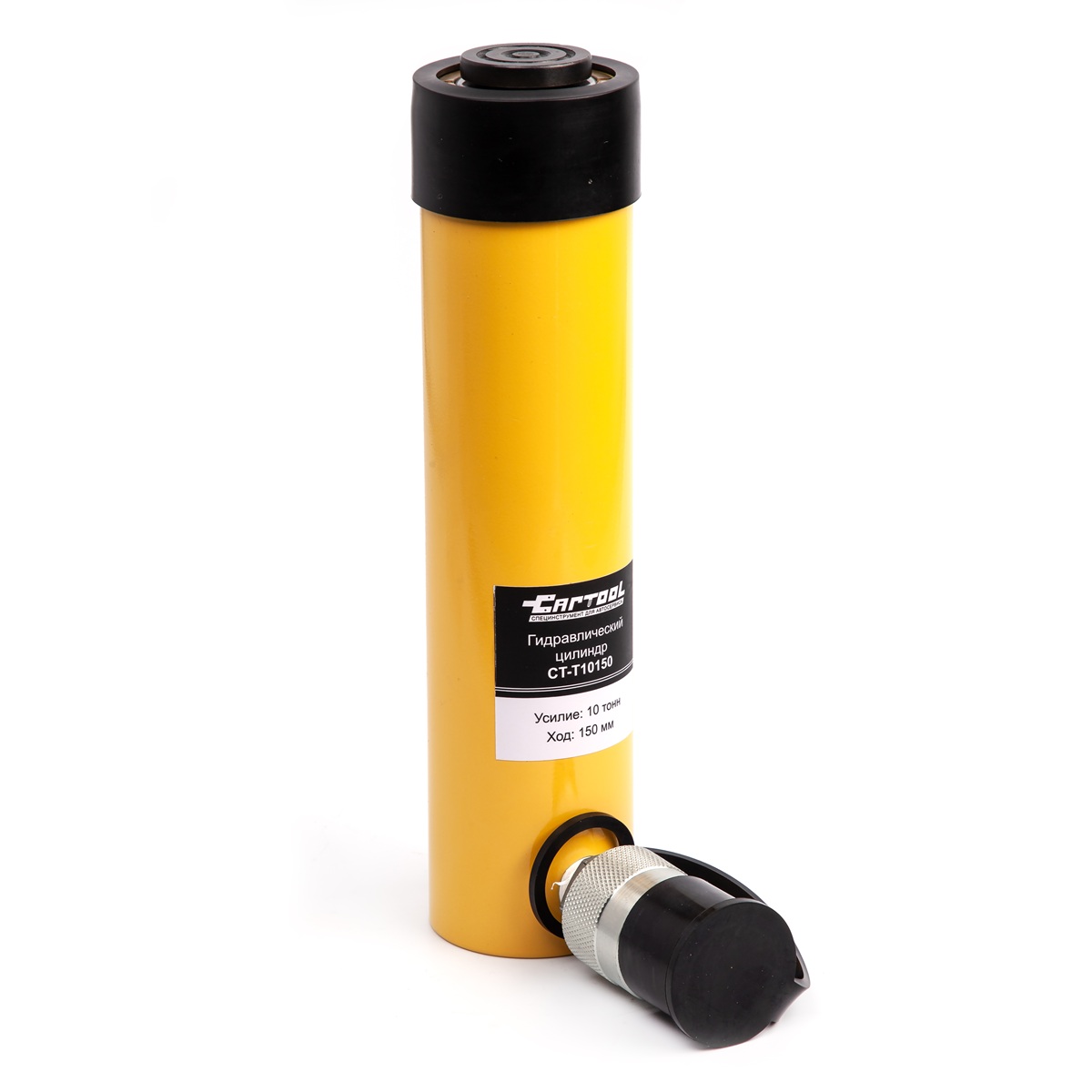

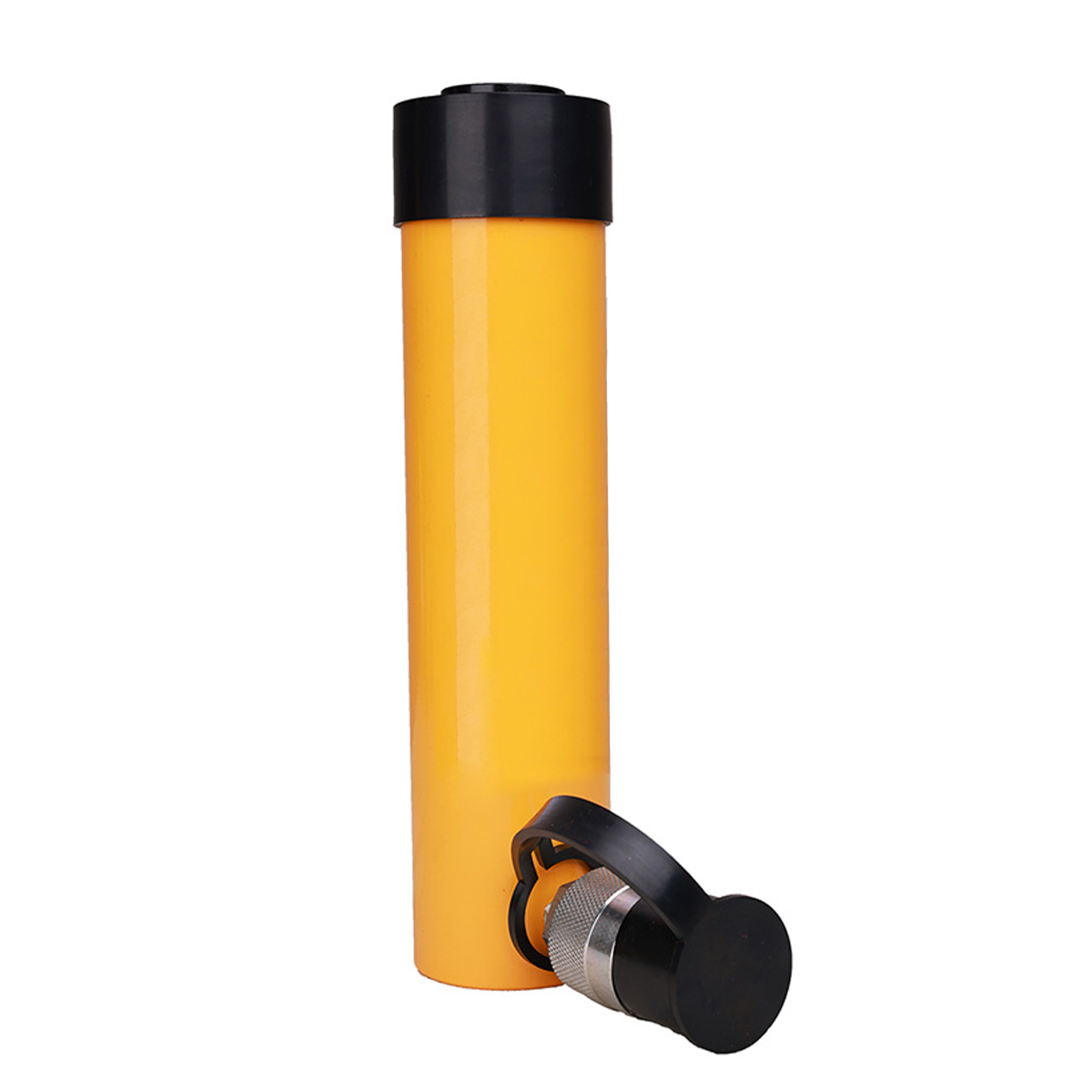

Гидроцилиндр 10т ход 150 мм Car-Tool CT-T10150 — высокий однополостной цилиндр на 10 т с ходом 150 мм и пружинным возвратом, рассчитан на 700 бар. На корпусе — наружная резьба 2 1/4″ для крепления в раме пресса или распорки, в штоке — внутренняя 1″ под насадки. Вес 5 кг.
Где пригодится
- силовой узел пресса или гидравлической распорки — цилиндр вкручивают в раму;
- подъём, вывешивание и удержание крупногабаритных узлов и оборудования;
- распор и правка металлоконструкций;
- запрессовка и выпрессовка деталей в прессовой оснастке — в сервисах тяжёлой техники, на стройке и производстве.
Чем удобна модель
- ход 150 мм — меньше перестановок и подкладок, чем с короткоходным цилиндром;

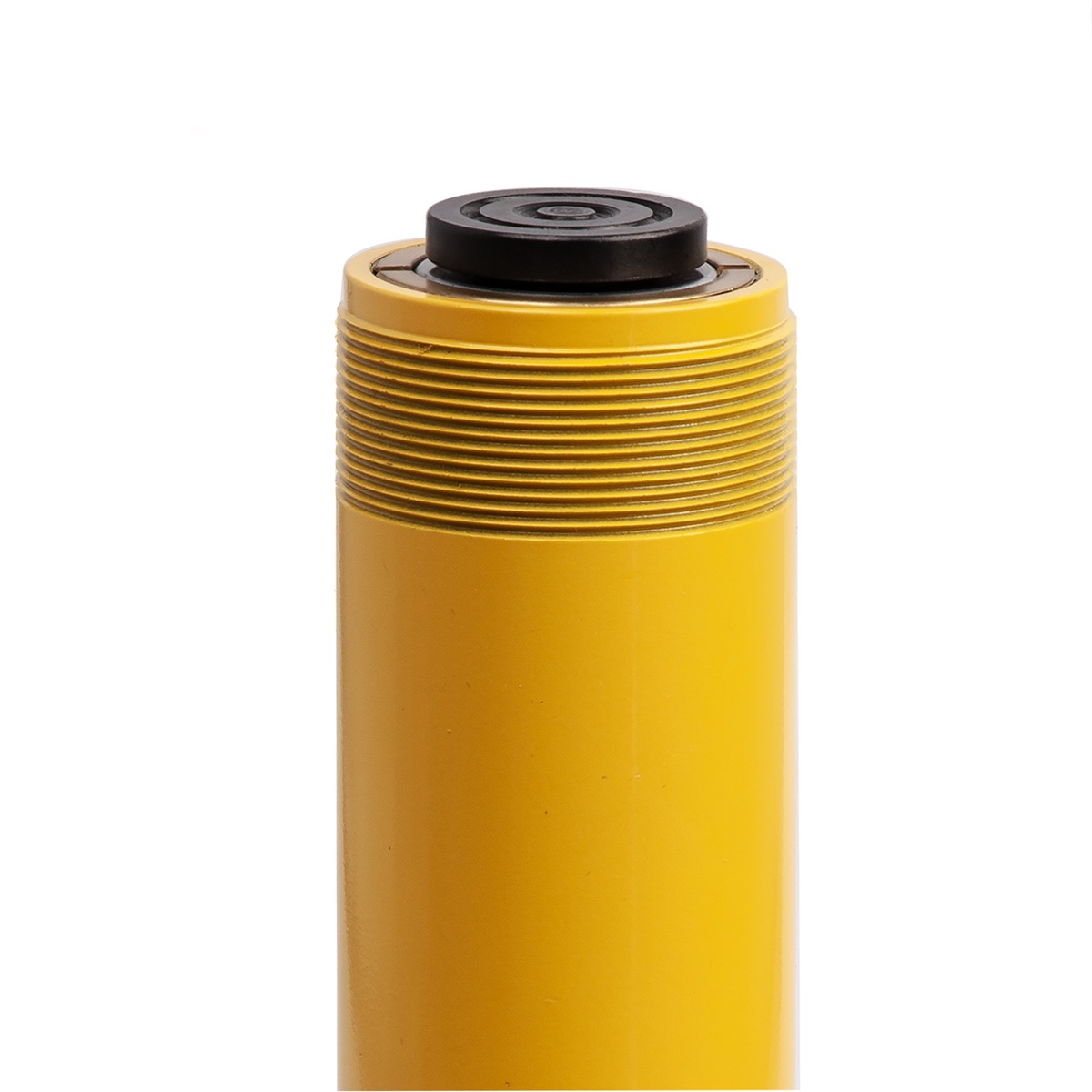

- наружная резьба 2 1/4″ на корпусе — цилиндр жёстко встаёт в раму пресса или распорки;

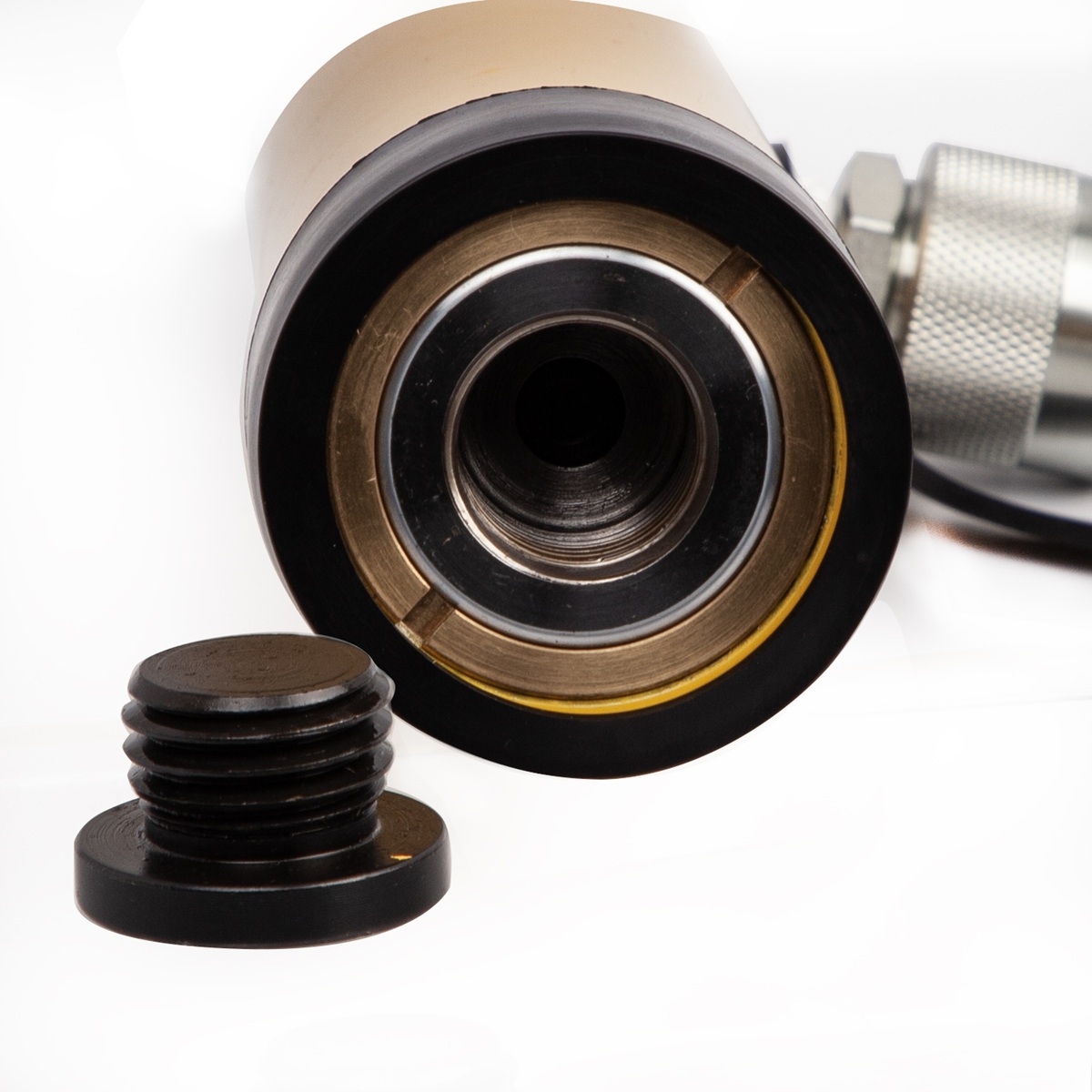

- внутренняя резьба 1″ в штоке — под насадки и удлинители;

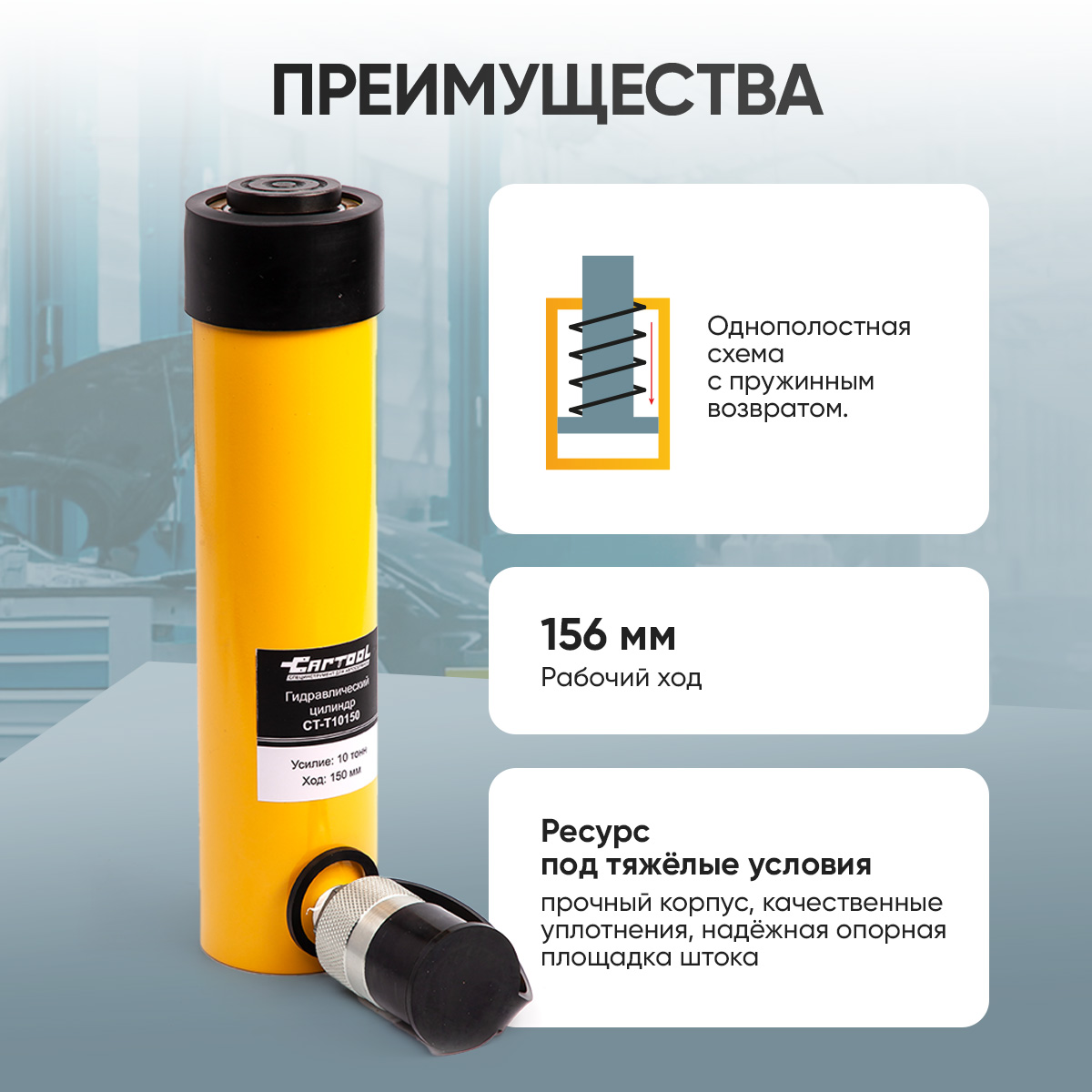

- пружинный возврат — шток уходит в корпус сам, обратная прокачка масла не нужна;
- 5 кг — самый лёгкий цилиндр серии с ходом 150 мм.

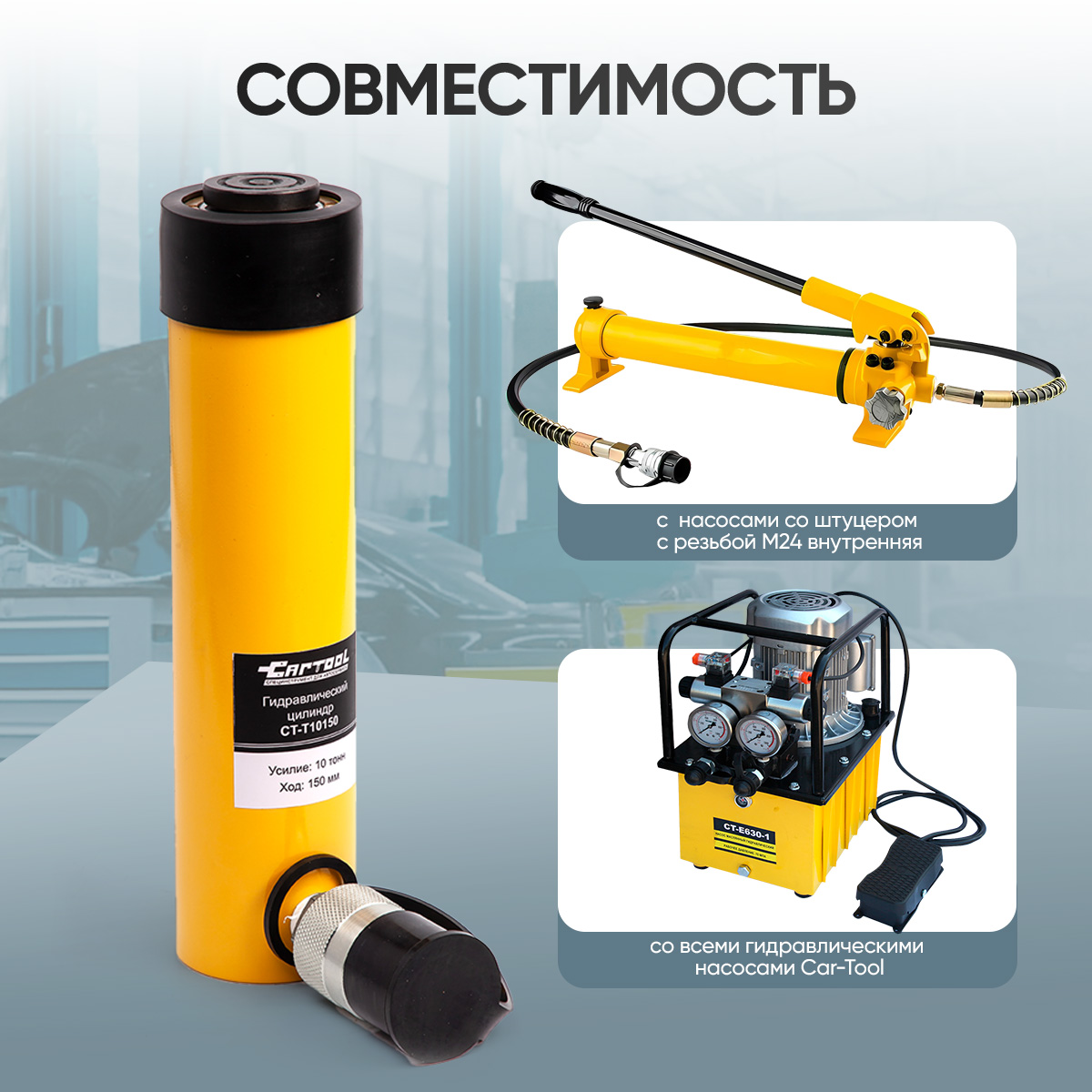

Какой насос взять
Нужен ручной насос на 700 бар: CT-E1131 с полезным объёмом 350 см³ или, с запасом, CT-E1134 на 700 см³. Серия с тем же ходом 150 мм: CT-T15150 — 15 т, резьба на корпусе 2 3/4″, 7,5 кг; CT-T30150 — 30 т; CT-T50150 — 50 т; CT-T100150 — 100 т.
Что ещё пригодится:
- адаптер CT-7002 на выход насоса — манометр в линии, по нему контролируют усилие.
Комплект поставки
- гидроцилиндр;
- насос и шланг в комплект не входят.

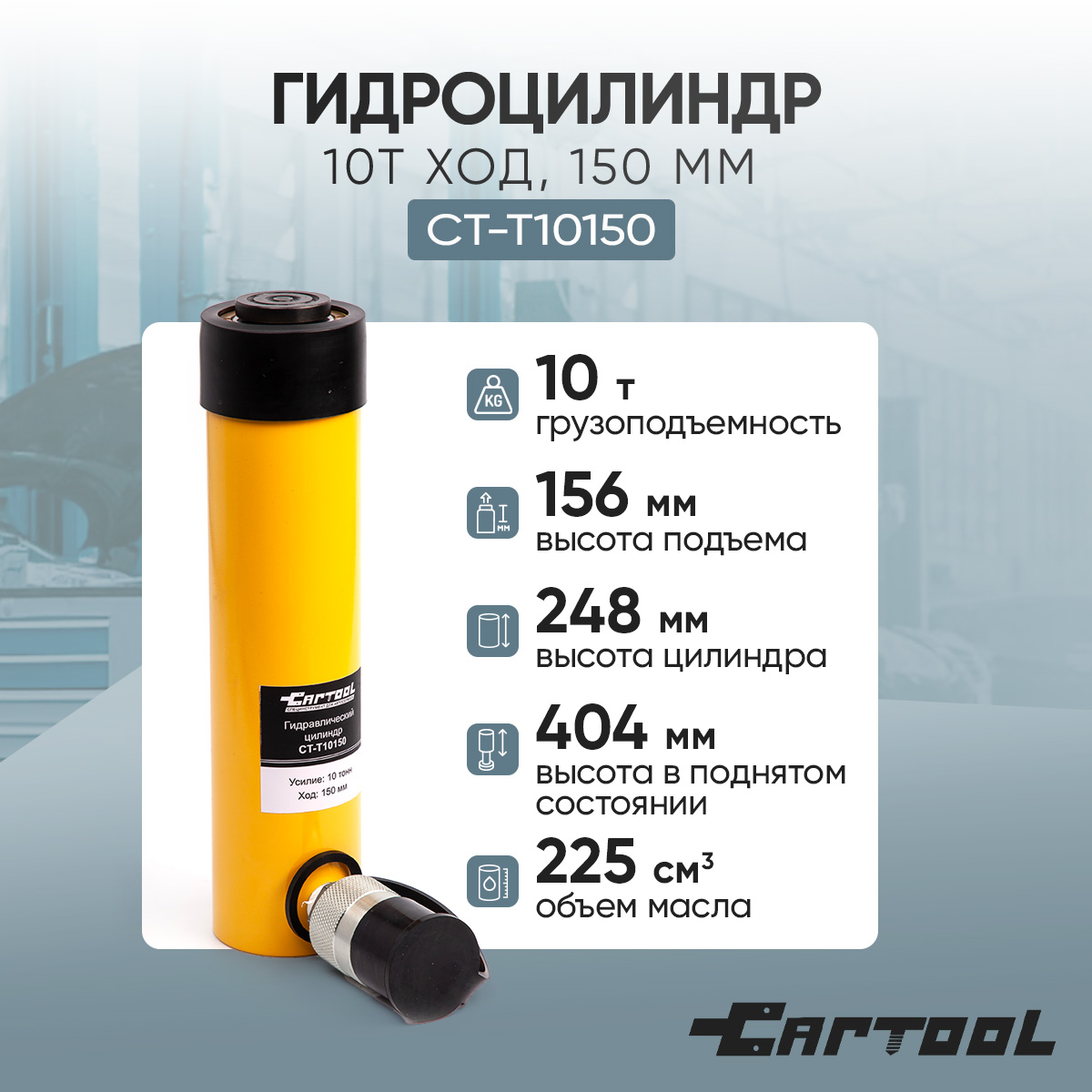

Технические характеристики
| Усилие | 10 т |

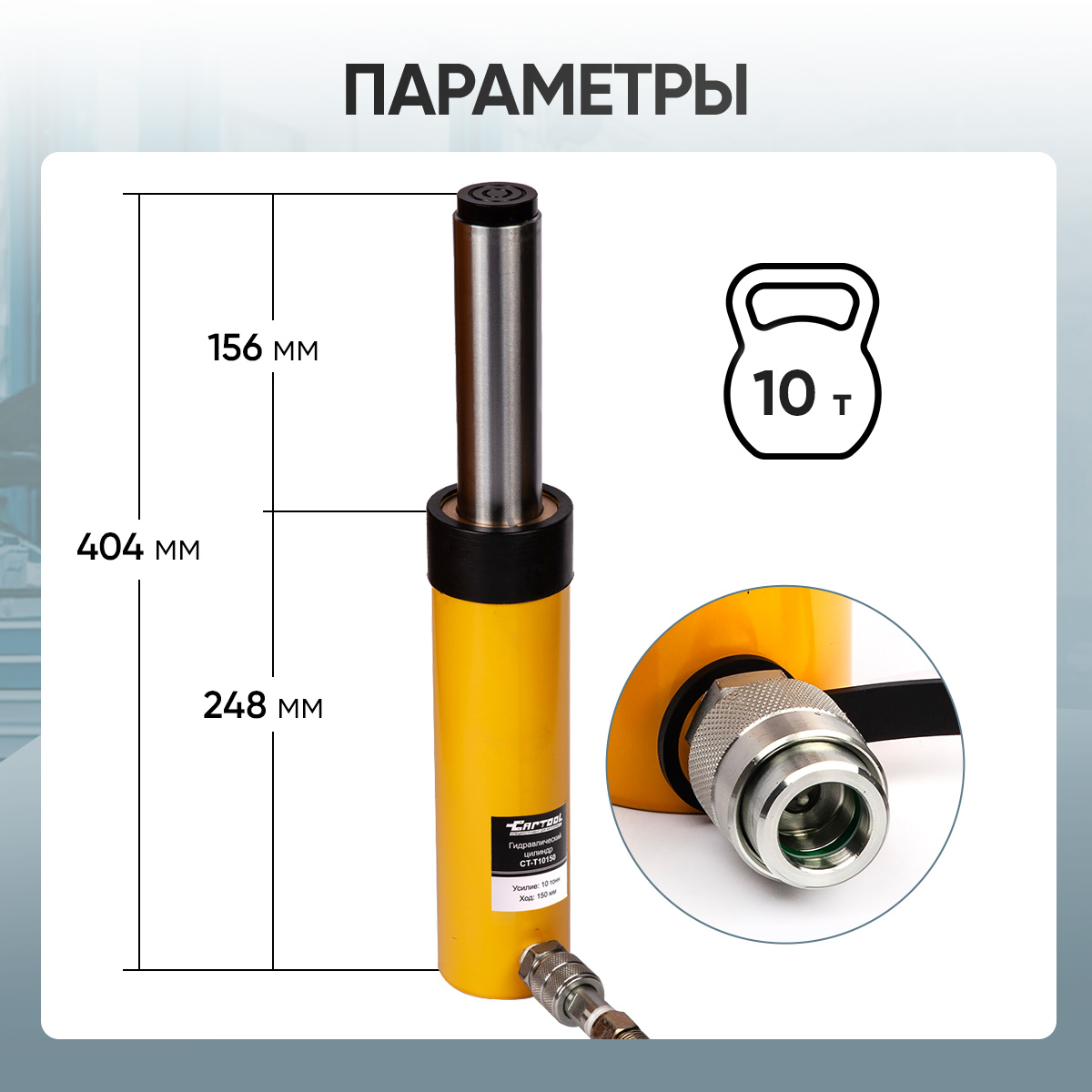

| Ход штока | 150 мм |
| Рабочее давление | 700 бар |
| Тип действия | одностороннее, возврат пружиной |
| Резьба на корпусе | 2 1/4", наружная |
| Резьба в штоке | 1", внутренняя |
| Вес | 5 кг |
| Гарантия | 24 мес. |
Вопросы и ответы
Какой насос подойдёт?
Ручной на 700 бар: CT-E1131 (350 см³ полезного объёма) или CT-E1134 (700 см³) — с запасом.
Можно ли вкрутить цилиндр в пресс?
Да. Наружная резьба 2 1/4″ на корпусе — для крепления в раме, внутренняя резьба 1″ в штоке — под насадку.
Чем CT-T10150 отличается от CT-T15150?
Усилием, резьбой и весом: у CT-T15150 15 т, резьба на корпусе 2 3/4″ и 7,5 кг, у CT-T10150 — 10 т, 2 1/4″ и 5 кг. Ход у обоих 150 мм.
Нужно больше усилия при ходе 150 мм?
CT-T30150 на 30 т или CT-T50150 на 50 т.
Как шток возвращается назад?
Пружиной. Откройте клапан насоса — шток зайдёт в корпус, масло стечёт в бак.
Можно ли держать груз на цилиндре?
Нет. Поднятый груз опускают на механические опоры; цилиндр под нагрузкой без присмотра не оставляют.
Что нельзя делать при работе?
Превышать 10 т и ход 150 мм, ставить цилиндр на мягкое или неровное основание, нагружать не по оси штока, бить по цилиндру под давлением и находиться под грузом, который держит только цилиндр.
Подойдёт ли насос не Car-Tool?

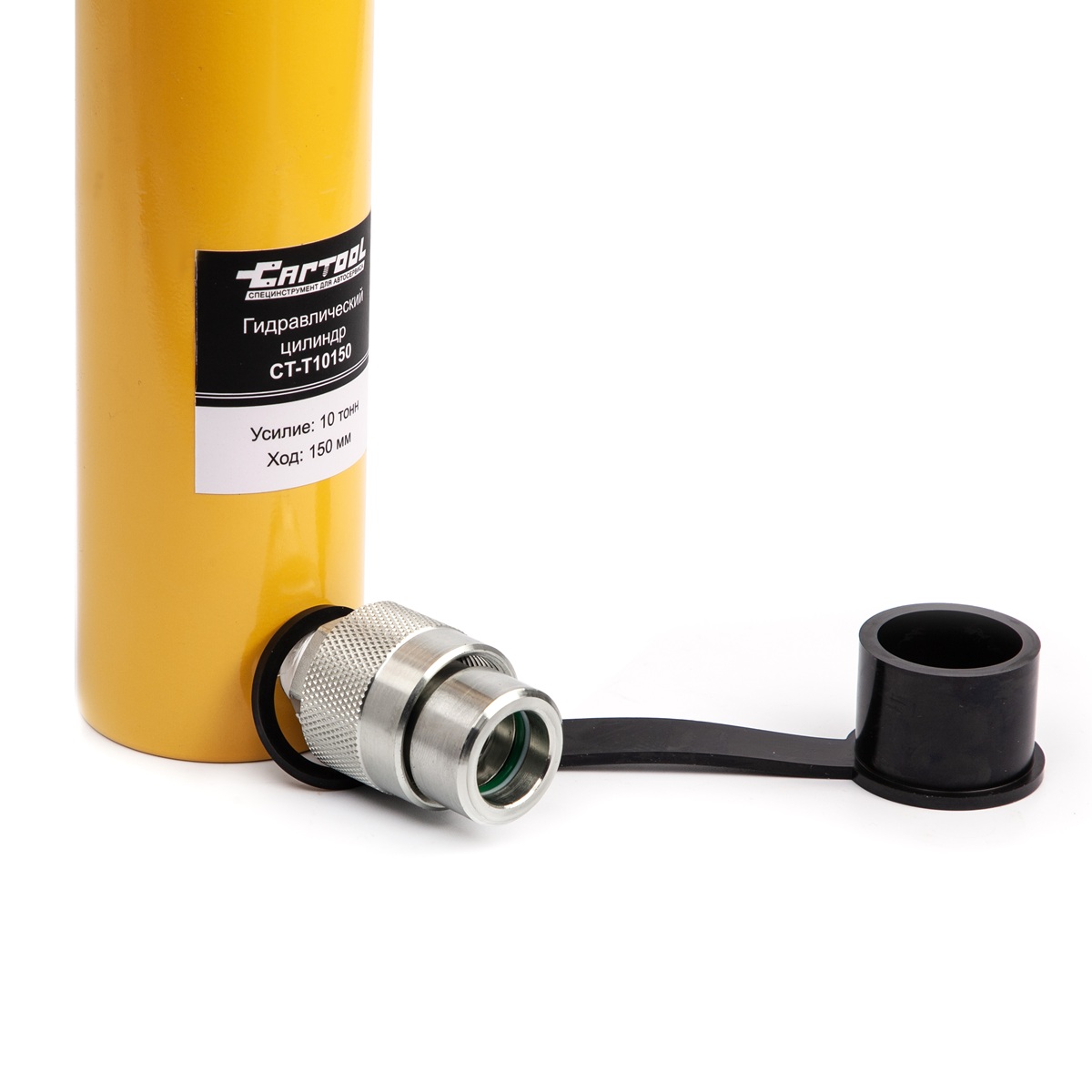

Да, если он рассчитан на 700 бар, полезного объёма хватает на 150 мм хода, а муфта шланга подходит к штуцеру цилиндра.
Ремонтируете ли цилиндр после гарантии?
Да: диагностика, опрессовка, замена уплотнений и фитингов.
Какая гарантия?
24 месяца со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
