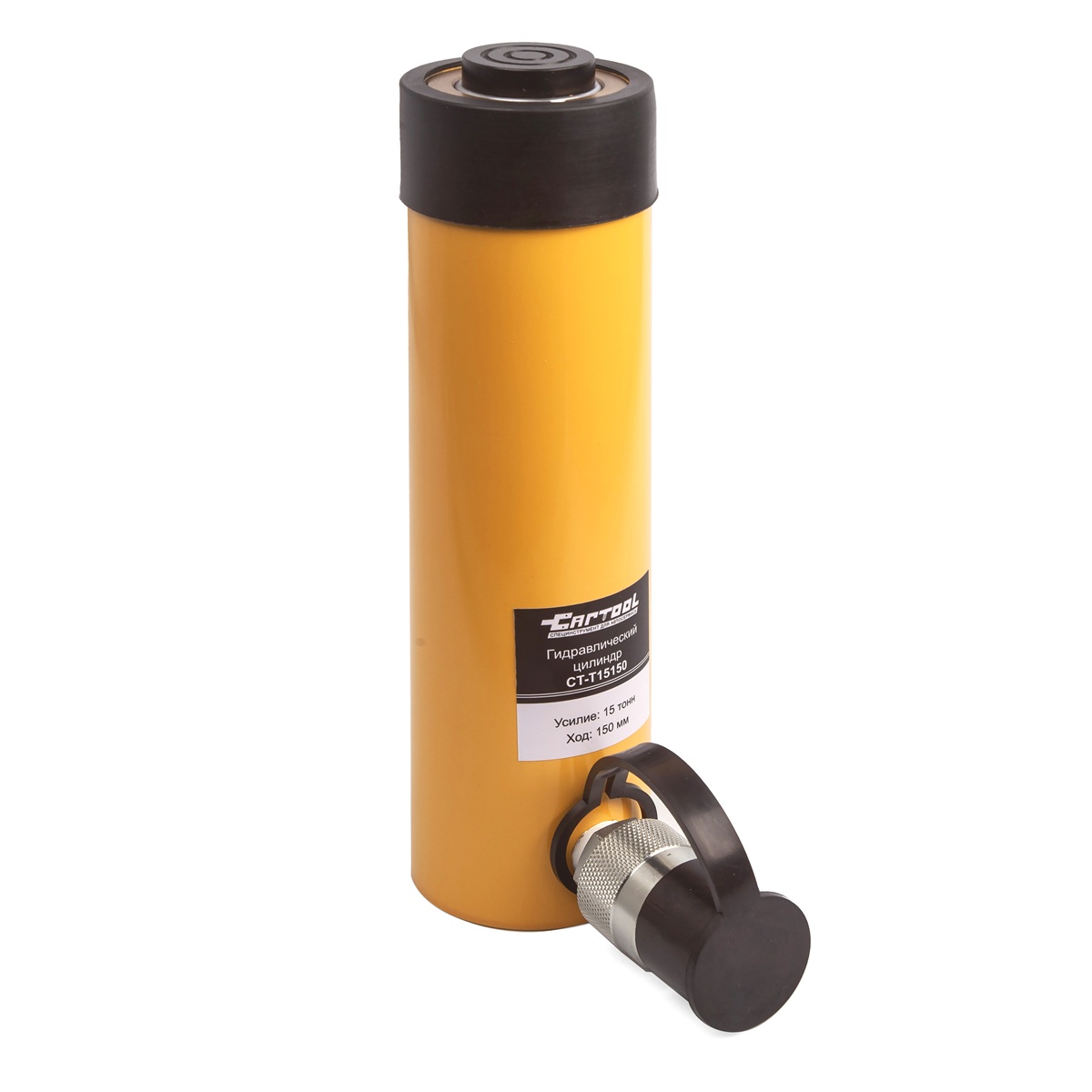

Гидроцилиндр 15т ход 150 мм Car-Tool CT-T15150 — однополостной цилиндр на 15 т с ходом 150 мм и пружинным возвратом, 700 бар. Наружная резьба 2¾″ на корпусе крепит его в раме пресса или растяжки, внутренняя резьба 1″ в штоке держит насадку; вес 7,5 кг.
Где пригодится
- подъём и вывешивание узлов на высоту до 150 мм за один ход;
- силовой привод прессов и растяжек — цилиндр закрепляют за резьбу корпуса;
- запрессовка и выпрессовка подшипников, втулок и пальцев, распор металлоконструкций;
- подъём одного груза несколькими цилиндрами от общей гидролинии.
Чем удобна модель
- ход 150 мм — меньше перестановок и подкладок, чем с короткоходной моделью;
- резьба 2¾″ на корпусе — цилиндр встаёт в раму пресса или растяжку;
- резьба 1″ в штоке — на шток ставят насадки и упоры;
- возврат пружиной — после сброса давления шток уходит в корпус сам, даже когда груза нет;
- 7,5 кг — цилиндр легко переносить и устанавливать.

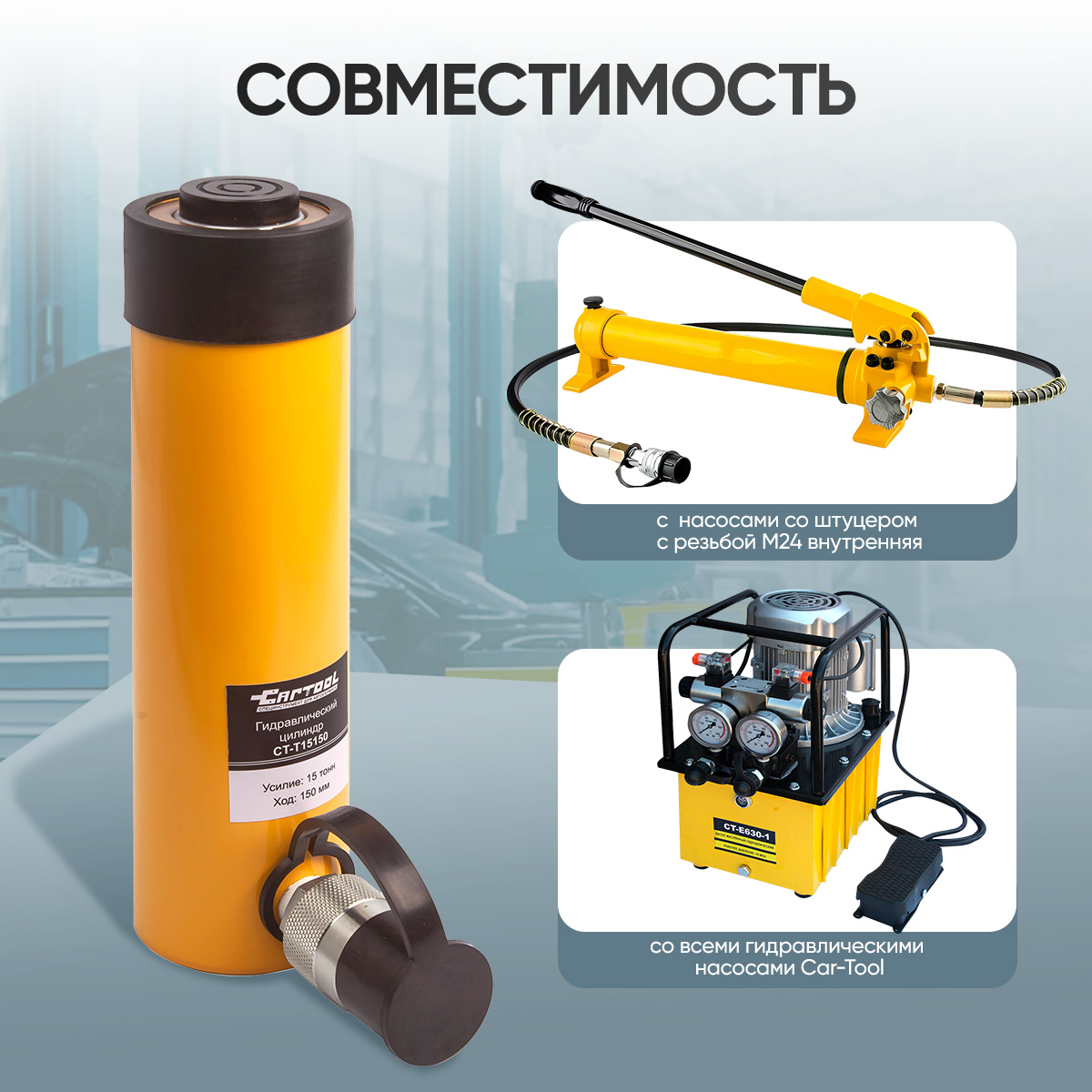

Какой насос взять
Рекомендуем ручной CT-E1134 на 1 л; с запасом масла подходят ручные CT-E1129 на 2,5 л и CT-E1132 на 3,2 л — все на 700 бар. Подключение — БРС 3/8″, штуцер «папа» М24 на цилиндре. В серии с ходом 150 мм: младший CT-T10150 — 10 т, резьба на корпусе 2¼″, 5 кг; CT-T30150 — 30 т (705 см³ масла); CT-T100150 — 100 т.
Что ещё пригодится:
- шланги 700 бар 3/8″ × М24: CT-3037H на 1,5 м и CT-03700H на 3 м;
- адаптер CT-7002 — манометр в линии.

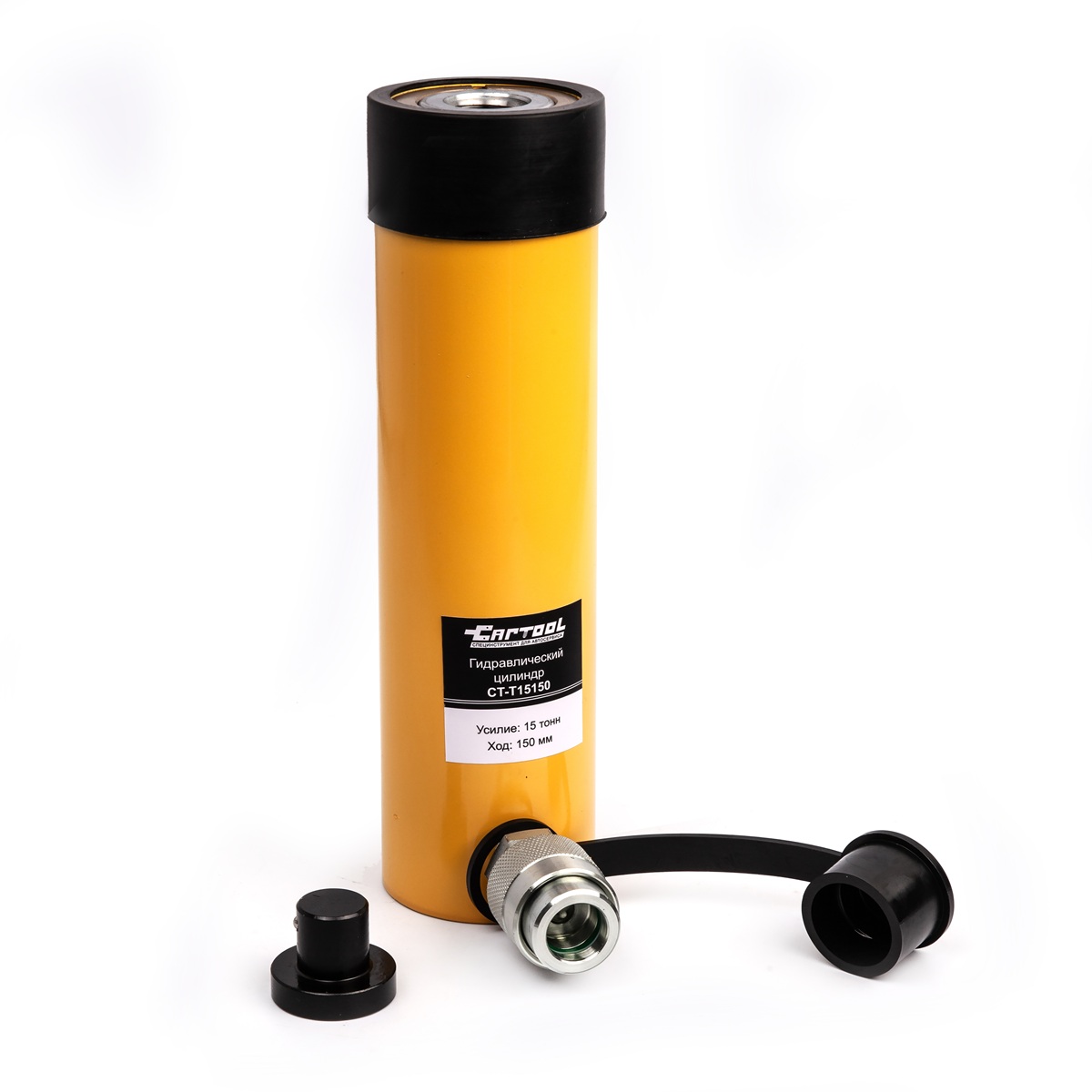

Комплект поставки
- гидроцилиндр с опорной пятой;
- защитный колпачок на муфте;
- сменные насадки, насос и шланг продаются отдельно.

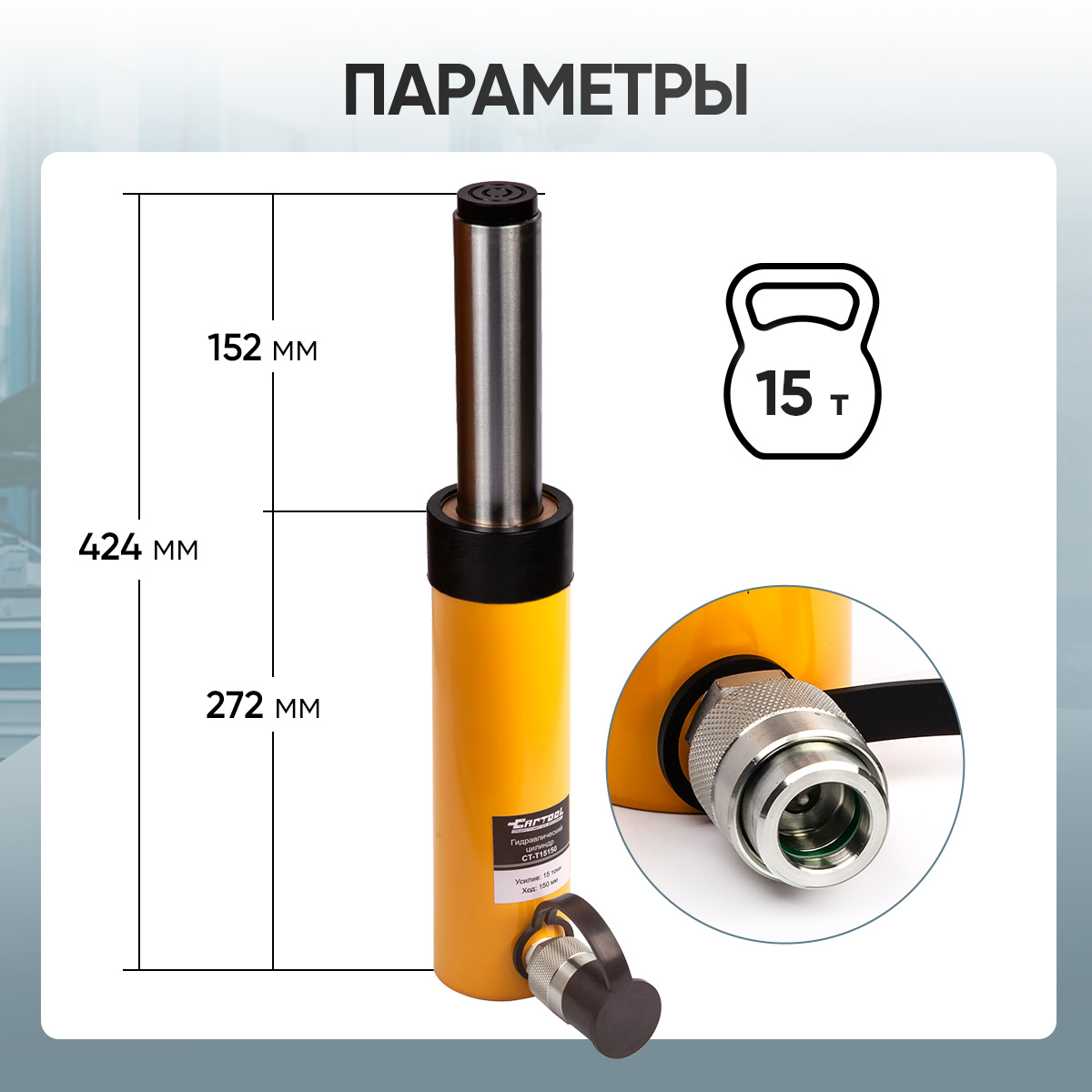

Технические характеристики
| Усилие | 15 т |
| Ход штока | 150 мм |

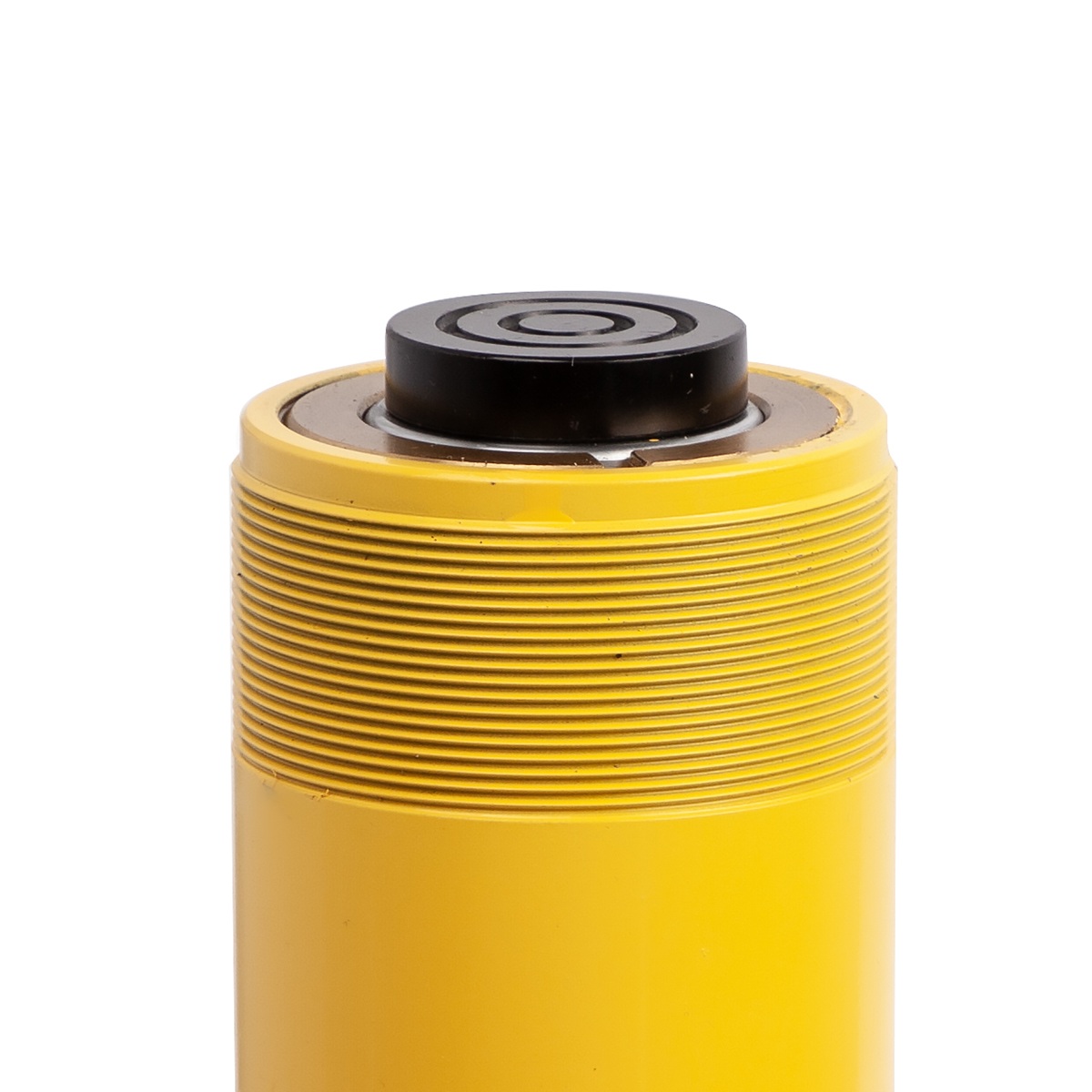

| Резьба на корпусе | 2¾" наружная |

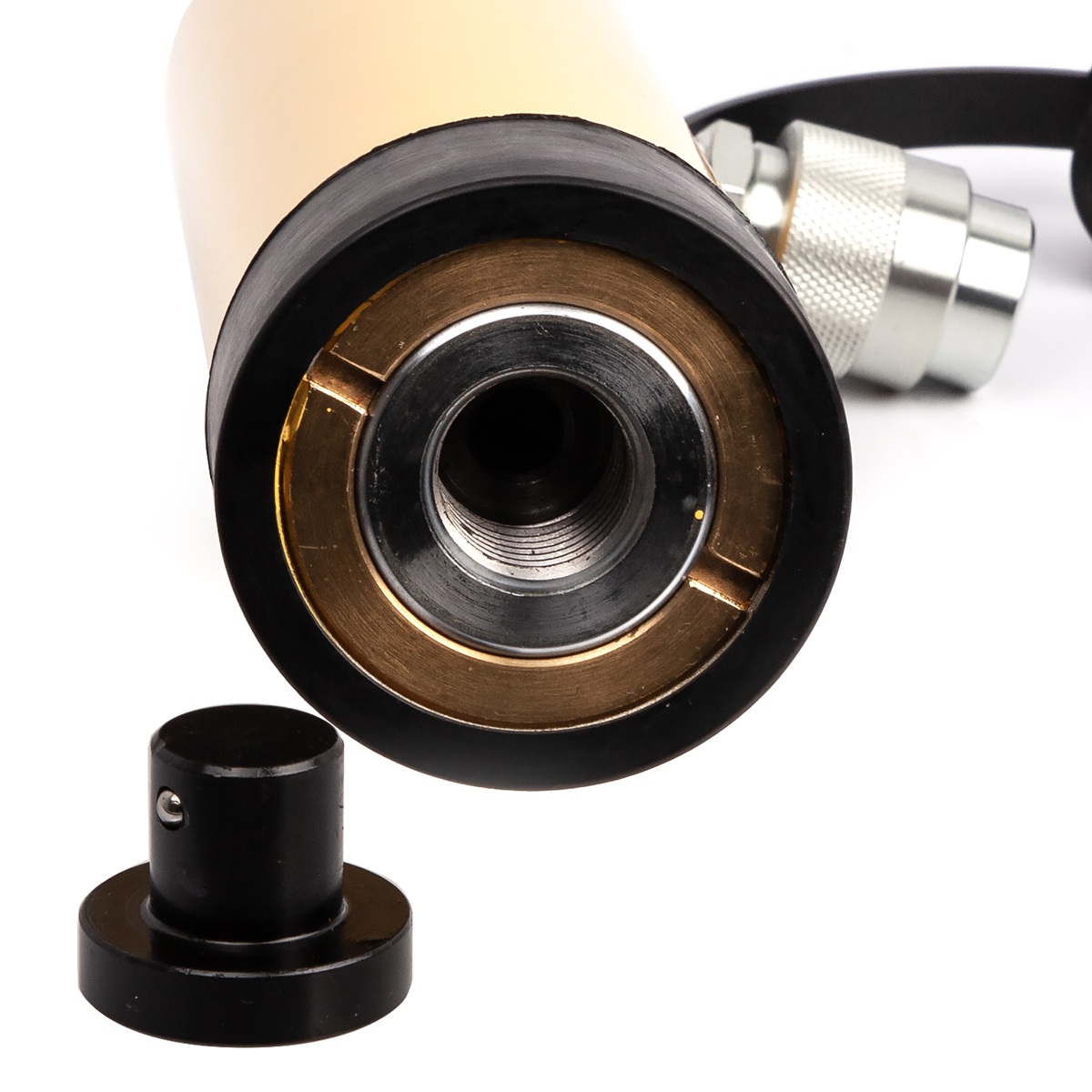

| Резьба в штоке | 1" внутренняя |
| Рабочее давление | 700 бар |
| Тип действия | одностороннее, возврат штока пружиной |

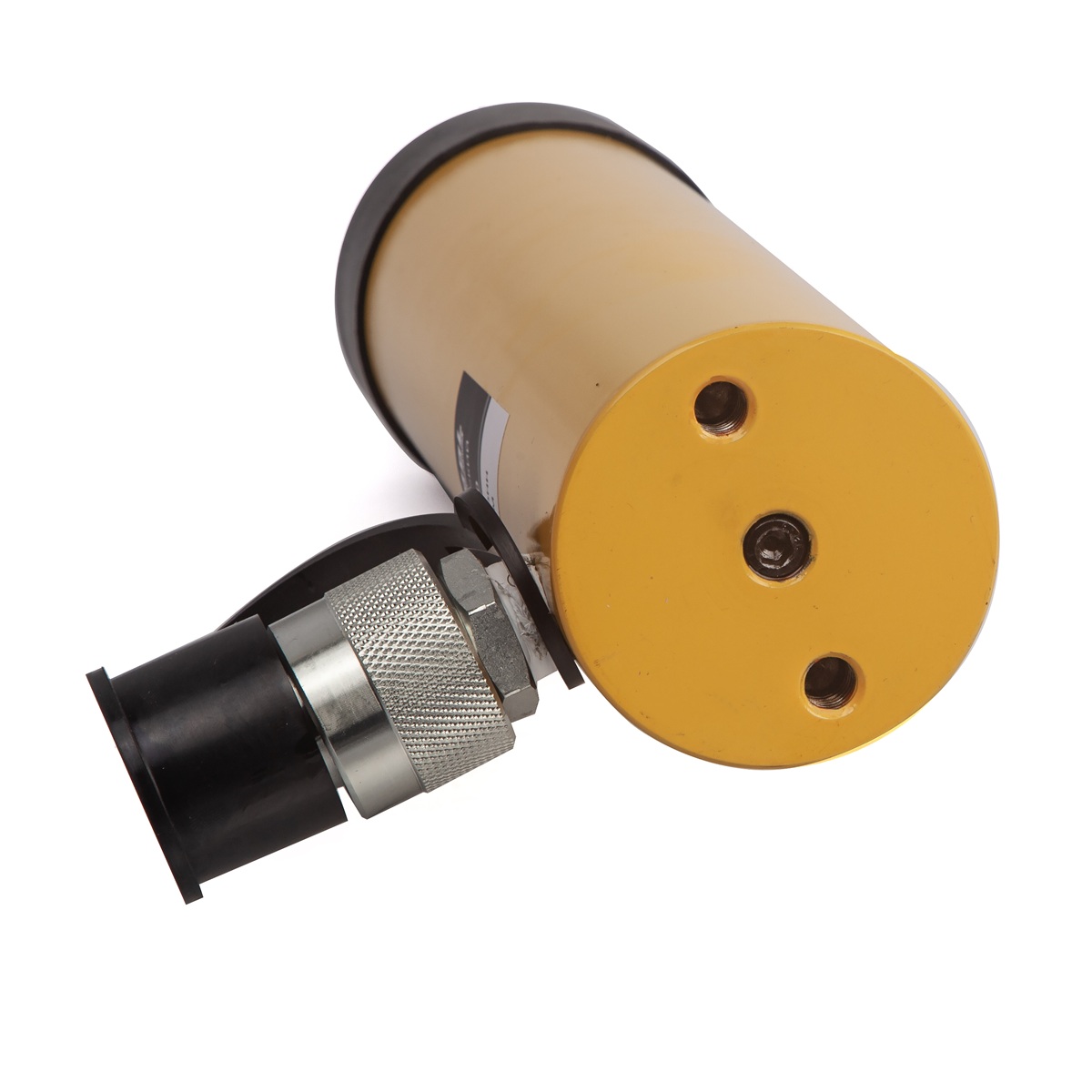

| Подключение | БРС 3/8", штуцер «папа» М24 |
| Вес | 7,5 кг |
| Рекомендуемый насос | CT-E1134 |
| Гарантия | 24 мес. |
Вопросы и ответы
Какой насос подойдёт?
Ручной на 700 бар: рекомендуем CT-E1134 на 1 л, с запасом — CT-E1129 и CT-E1132. Шланг наворачивают на штуцер «папа» М24.
Можно ли вкрутить цилиндр в пресс?
Да, для этого на корпусе резьба 2¾″, а в штоке — 1″ под насадку. Цилиндр ставят в прессы и растяжки.
Чем CT-T15150 отличается от CT-T10150?
CT-T10150 — 10 т при том же ходе 150 мм, резьба на корпусе 2¼″, 5 кг. CT-T15150 — 15 т, резьба 2¾″, 7,5 кг.
Нужно больше усилия при ходе 150 мм?
CT-T30150 на 30 т (705 см³ масла) или CT-T100150 на 100 т.

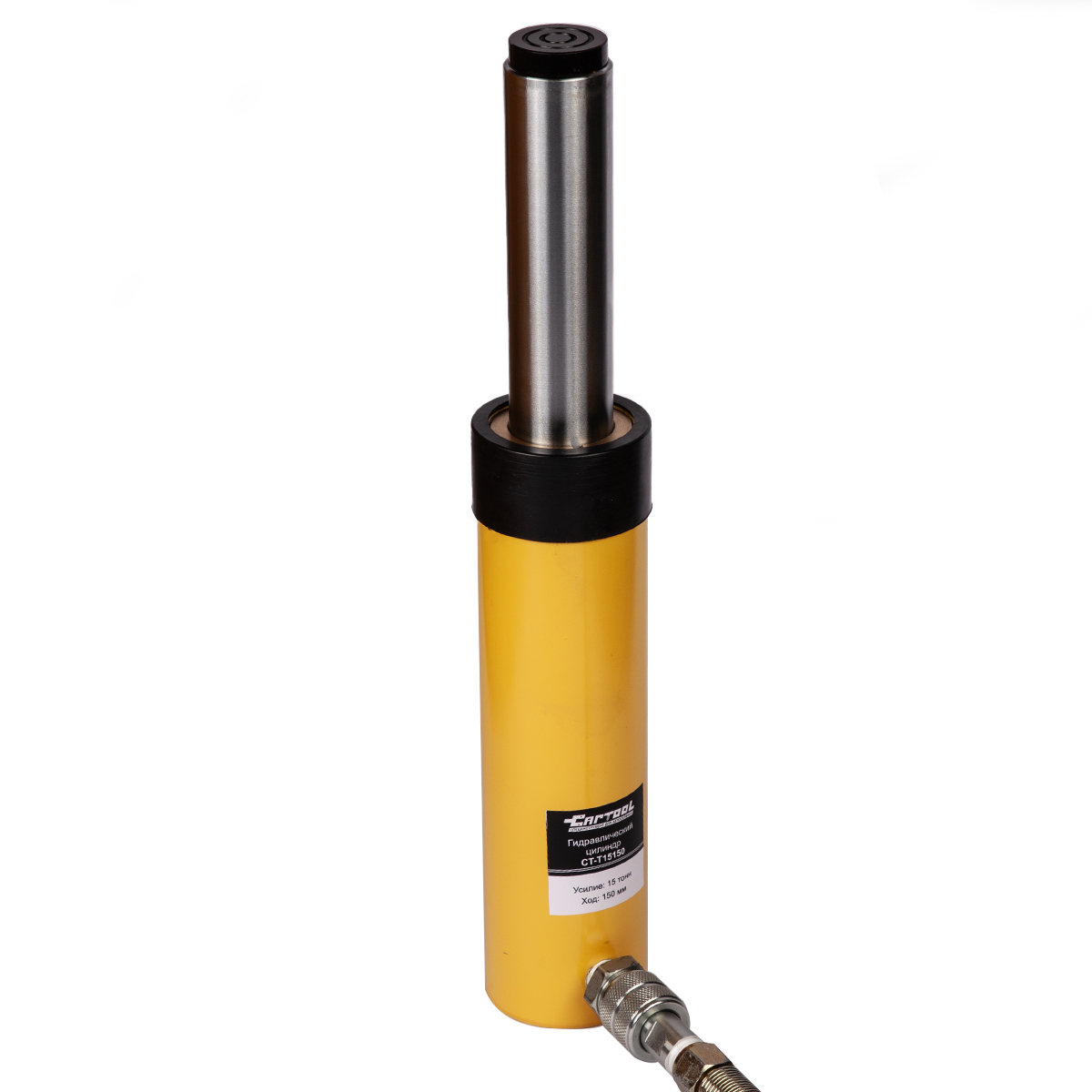

Как шток возвращается назад?
Пружиной. Откройте клапан насоса — шток зайдёт в корпус, масло вернётся в бак.
Можно ли держать груз на цилиндре?
Нет. Поднятый груз опускают на механические опоры, а цилиндр под нагрузкой без присмотра не оставляют.
Что нельзя делать при работе?
Превышать 15 т и ход 150 мм, ставить цилиндр на мягкое или неровное основание, нагружать не по оси штока, бить по цилиндру и находиться под грузом, который держит только цилиндр.
Подойдёт ли насос не Car-Tool?
Да, если он рассчитан на 700 бар и на шланге стоит муфта «мама» М24 под штуцер цилиндра.
Ремонтируете ли цилиндр после гарантии?
Да: диагностика, опрессовка, замена уплотнений и фитингов.
Какая гарантия?
24 месяца со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
