Оправка манжеты масляного насоса A4AF3 Car-Tool CT-R042

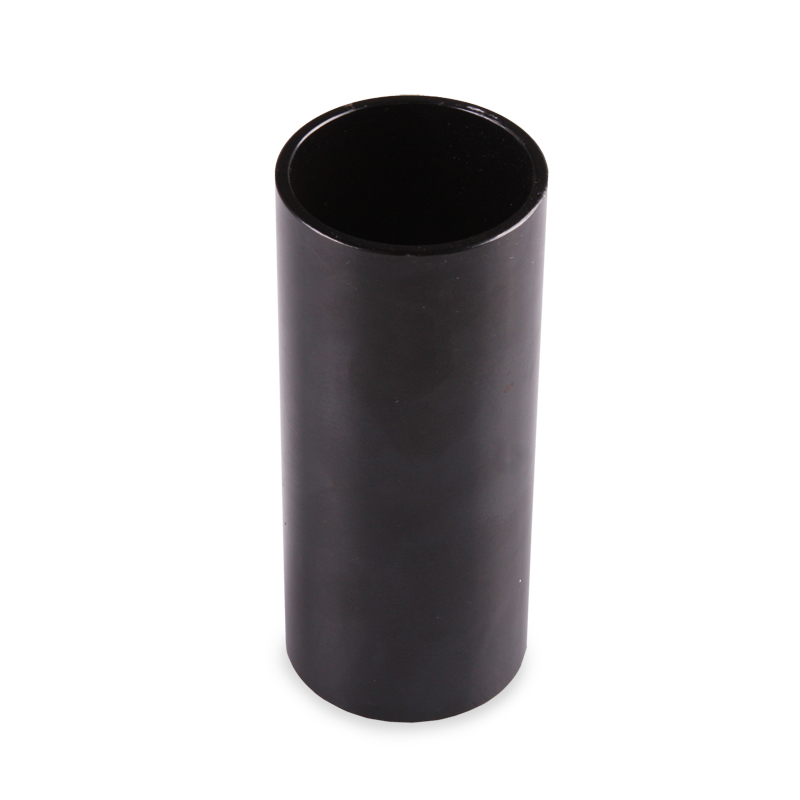

Оправка манжеты масляного насоса A4AF3 Car-Tool CT-R042 — стальная гладкая трубка, через которую новый сальник (манжету) осаживают в корпус масляного насоса 4-ступенчатой АКПП A4AF3 Hyundai и Kia. Снаружи Ø 51 мм, внутри 45 мм, длина 80 мм — та же операция, что и с оригинальной оправкой Hyundai 09452-21200.

Где пригодится

• замена манжеты масляного насоса при капремонте автомата A4AF3;
• ровная посадка нового сальника в гнездо корпуса насоса, без перекоса кромки;
• установка сальника в новый корпус масляного насоса после его замены;
• переборка АКПП на Hyundai Accent, Getz, Elantra XD, Matrix, Kia Rio JB и Cerato LD с моторами до 1.6.

Чем удобна модель

• Ø 51 / 45 мм, длина 80 мм — торец трубки ложится на сальник по всему кругу, кромка садится без перекоса;
• гладкая стальная труба — без резьбы и сменных частей, работать ей можно сразу из коробки;
• замена Hyundai 09452-21200 — та же операция, что и с заводской оправкой;
• пара к кольцу CT-R037 — вместе они закрывают сборку масляного насоса A4AF3: сальник и центровку опоры реактивного вала.

Как подобрать

Сверяйтесь с моделью автомата, а не машины. A4AF3 стоит на Hyundai Accent (LC, MC) 2000–2010, Getz (TB) 2002–2011, Elantra (XD) и Matrix (FC) 2000–2010, Kia Rio (JB) 2005–2011 и Cerato (LD) 2003–2007 — с моторами до 1.6. На Accent 1995–1999 стоял прежний автомат A4AF2, а на Elantra XD, Matrix и Cerato LD с мотором 2.0 — F4A42. Модель коробки есть в документах автомобиля и определяется по VIN. Для соседних операций в линейке есть кольцо CT-R037 под тот же насос A4AF3, а для насосов F4A4 / F5A5 — оправки CT-R044 и CT-R046.

Что ещё пригодится:

• CT-R037 — центрирующее кольцо масляного насоса A4AF3: держит опору реактивного вала соосно корпусу насоса, пока затягивают болты.

Комплект поставки

• одна оправка-труба: Ø 51 / 45 мм, длина 80 мм.

Применяемость

Вопросы и ответы

Подойдёт ли к моей коробке?

Подойдёт, если это автомат A4AF3: Hyundai Accent 2000–2010, Getz, Elantra XD, Matrix, Kia Rio JB и Cerato LD с моторами до 1.6. Модель коробки смотрите в документах автомобиля или по VIN.

Какого размера оправка?

Наружный диаметр 51 мм, внутренний 45 мм, длина (глубина) 80 мм. Это гладкая труба без уступов.

Встанет ли на Hyundai Accent с автоматом?

Да, на Accent 2000–2010 с АКПП A4AF3. На Accent 1995–1999 стоит предыдущая коробка A4AF2 — к ней оправка не относится.

А на Kia Rio или Hyundai Getz?

Да, на Rio JB и Getz, если на них автомат A4AF3.

Подходит для Elantra XD 1.6 с автоматом?

Да, если стоит A4AF3: на Elantra XD её ставили с моторами до 1.6. С мотором 2.0 там уже F4A42.

А на Kia Cerato?

На Cerato LD 2003–2007 с A4AF3 и мотором до 1.6 — да. Версии 2.0 комплектовали автоматом F4A42.

Под какой сальник эта оправка?

Под манжету в корпусе масляного насоса автомата A4AF3.

Как ставят сальник?

Кладут его в гнездо корпуса насоса, сверху ставят оправку и равномерно осаживают сальник на место, следя, чтобы не было перекоса.

Что ещё нужно для сборки насоса?

Кольцо CT-R037: им выставляют опору реактивного вала соосно корпусу насоса.

Какой номер у оригинала?

Hyundai 09452-21200 — заводская оправка для этой же операции.

Что входит в комплект?

Одна оправка-труба.

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
