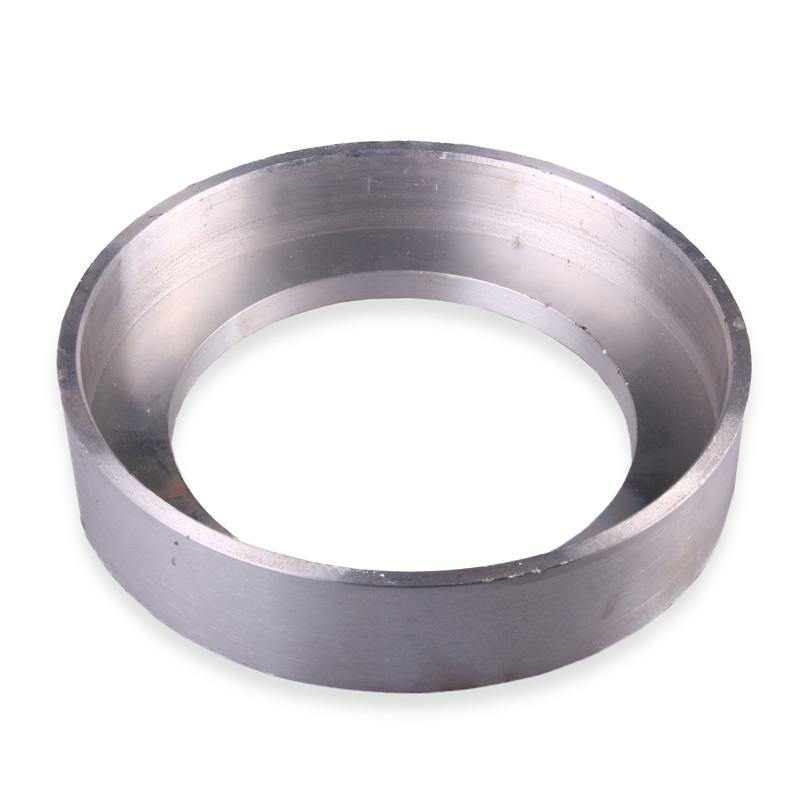

Центрирующее кольцо масляного насоса АКПП A4AF3 Car-Tool CT-R037 — цельное точёное кольцо глубокого чашеобразного профиля со ступенчатой внутренней поверхностью. Оно держит опору реактивного вала и корпус масляного насоса АКПП A4AF3 соосно, пока болты опоры затягивают моментом 10–12 Н·м; масса — 1,29 кг.
Где пригодится
- сборка масляного насоса: центровка опоры реактивного вала на корпусе перед затяжкой болтов;
- переборка насоса при капитальном ремонте коробки;
- замена сальника или деталей насоса с последующей сборкой;
- ремонт автоматов Hyundai Accent, Getz, Elantra XD, Matrix, Kia Rio и Cerato с моторами 1.4–1.6.
Чем удобна модель
- цельное кольцо — не разрезной хомут со стяжкой, подгонять по диаметру ничего не нужно;
- ступенчатая внутренняя поверхность — опора и корпус насоса встают каждый на свою ступень и не смещаются;
- глубокий чашеобразный профиль — кольцо охватывает узел целиком на время затяжки;
- 1,29 кг — массивная точёная деталь, при затяжке на 10–12 Н·м не сдвигается;
- под A4AF3 — для насосов F4A4 в каталоге есть CT-R044 и CT-R046.
Как подобрать
A4AF3 ставили с моторами 1.4–1.6: Hyundai Accent (LC, MC) — 2000–2010, Getz (TB) — 2002–2011, Elantra (XD) — 2000–2006, Matrix (FC) — 2001–2010, Kia Rio (JB) — 2005–2011, Cerato (LD) — 2003–2007. Сверяйте модель АКПП по документам или VIN: на Elantra XD, Matrix и Cerato LD встречается и F4A42 — для её насоса подходят CT-R044 и CT-R046 (CT-R046 ещё и для F5A5). По форме кольца их легко различить: у CT-R037 глубокий чашеобразный профиль.
Что ещё пригодится:
- CT-R042 — оправка манжеты масляного насоса A4AF3;
- CT-R038 и CT-R041 — плиты для снятия подшипников этой же коробки.
Комплект поставки
- цельное центрирующее кольцо — 1 шт., 1,29 кг.
Применяемость
| Марка | Модели | Годы | Коробка передач |
|---|
| Hyundai | Accent (LC, MC) | 2000–2010 | A4AF3 |
| Hyundai | Getz (TB) | 2002–2011 | A4AF3 |
| Hyundai | Elantra (XD) | 2000–2006 | A4AF3 |
| Hyundai | Matrix (FC) | 2001–2010 | A4AF3 |
| Kia | Rio (JB) | 2005–2011 | A4AF3 |
| Kia | Cerato (LD) | 2003–2007 | A4AF3 |
Вопросы и ответы
Подойдёт ли к моей коробке?
Да, если это A4AF3 — автомат Hyundai Accent, Getz, Elantra XD, Matrix, Kia Rio JB и Cerato LD с моторами 1.4–1.6. Модель коробки проверьте по документам или VIN.
Чем отличается от CT-R044 и CT-R046?
Коробкой и формой. CT-R037 — для насоса A4AF3, профиль у него глубокий, чашеобразный. CT-R044 и CT-R046 — для масляного насоса F4A4 (Sonata, Magentis), а CT-R046 ещё и для F5A5.
Подходит ли для Hyundai Getz с автоматом?
Да: на Getz TB с АКПП стоит A4AF3.
А для Kia Rio JB?
Да. Rio JB 2005–2011 с автоматом — это A4AF3.
Подойдёт ли для Elantra XD 2.0 с автоматом?
Нет: с мотором 2.0 на Elantra XD стоит F4A42. Для её насоса — CT-R044 и CT-R046.
Как работают с кольцом?
Опору реактивного вала ставят на корпус насоса и надевают кольцо — детали встают соосно. Затем болты опоры затягивают равномерно.
С каким моментом тянуть болты опоры?
10–12 Н·м, равномерно, пока кольцо держит детали соосно.
Что ещё нужно для насоса?
Для запрессовки сальника насоса — оправка CT-R042.
Что в комплекте?
Одно цельное кольцо массой 1,29 кг.
Это разрезной хомут со стяжкой?
Нет, это цельное точёное кольцо, подгонять его по диаметру не нужно.
Какая гарантия?
12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
