Сборочное приспособление MAZDA Car-Tool CT-B019

Сборочное приспособление MAZDA Car-Tool CT-B019 — протектор наружного корпуса рулевой рейки с ГУР, аналог Mazda 49 B032 326 (Outer box protector). Закрывает корпус рулевого механизма и уплотнения, чтобы монтажный инструмент не повредил их при сборке рейки Mazda6 GG/GY 2002–2008.

Где пригодится

• капитальный ремонт рейки с гидроусилителем Mazda6 GG/GY;
• сборка рейки после замены сальников;
• защита корпуса и уплотнений от монтажного инструмента;
• посадка рейки в корпус точными ударами через протектор — после установки прокладки и шайбы.

Чем удобна модель

• аналог 49 B032 326 — деталь из оригинальной оснастки Mazda для рейки с ГУР;
• широкий цилиндрический раструб — накрывает корпус рулевого механизма;
• узкий хвостовик с накаткой — за него протектор ставят и снимают;
• удар приходится на протектор, а не на корпус и уплотнения;
• одна деталь в комплекте — работает в паре с CT-B016 и CT-B017.

Что ещё нужно для ремонта рейки

Сальник штока выпрессовывают оправкой CT-B016 (аналог Mazda 49 B032 323) с рукояткой CT-B033 (аналог 49 F032 303) на опорной плите 49 N032 319A. Новый сальник ставят протектором CT-B017 (аналог 49 B032 324) с направляющей Mazda 49 B032 325 (Rod seal guide). Понадобятся также пресс и новые уплотнения.

Что ещё пригодится:

• CT-B016 — оправка для выпрессовки сальника штока, аналог 49 B032 323;
• CT-B033 — рукоятка к ней, аналог Mazda 49 F032 303;
• опорная плита Mazda 49 N032 319A;
• CT-B017 — протектор сальника штока, аналог 49 B032 324, и направляющая Mazda 49 B032 325;
• пресс и новые уплотнения.

Комплект поставки

• протектор корпуса рейки — 1 шт.

Применяемость

Вопросы и ответы

Для какой рейки?

Для рейки с гидроусилителем Mazda6 первого поколения, GG/GY 2002–2008.

Нужен ли протектор при замене сальников?

Да. Он входит в оснастку для ремонта рейки Mazda6 GG/GY вместе со съёмником CT-B016 и бережёт корпус при сборке.

Моей модели нет в перечне — как быть?

Сверьте код кузова по VIN или табличке автомобиля: протектор рассчитан на рейку с ГУР Mazda6 GG/GY.

Зачем нужен протектор?

Он закрывает корпус рулевого механизма и уплотнения, чтобы монтажный инструмент их не повредил при сборке рейки.

Что ещё нужно для рейки Mazda6 GG?

CT-B016 с рукояткой CT-B033 (аналог 49 F032 303) и опорной плитой 49 N032 319A, протектор сальника CT-B017, пресс и новые уплотнения.

Чем ставить новый сальник штока?

Протектором CT-B017 (аналог 49 B032 324) и направляющей Mazda 49 B032 325 (Rod seal guide).

Чем отличается от CT-B017?

CT-B019 (49 B032 326) бережёт корпус рулевого механизма, CT-B017 (49 B032 324) защищает новый сальник штока при установке. Оба из одной оснастки для рейки Mazda6 GG/GY.

Какой номер у оригинала Mazda?

49 B032 326, в каталоге — Outer box protector. Рядом в той же оснастке — 49 B032 323, 49 B032 324 и 49 B032 325.

Как выглядит протектор?

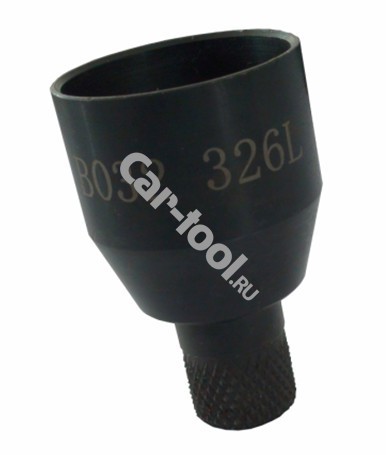

Это одна полая деталь в форме чаши: широкий цилиндрический раструб и узкий хвостовик с накаткой.

В какой момент его ставят?

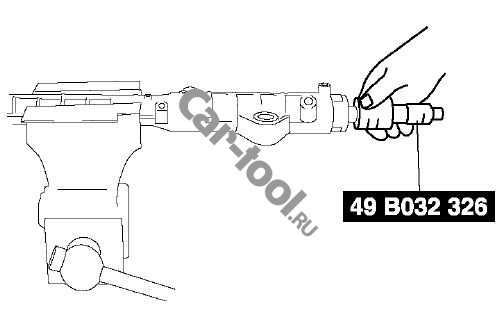

При сборке: после рейки, прокладки и шайбы протектор надевают на корпус, а рейку осаживают точными ударами по нему.

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
