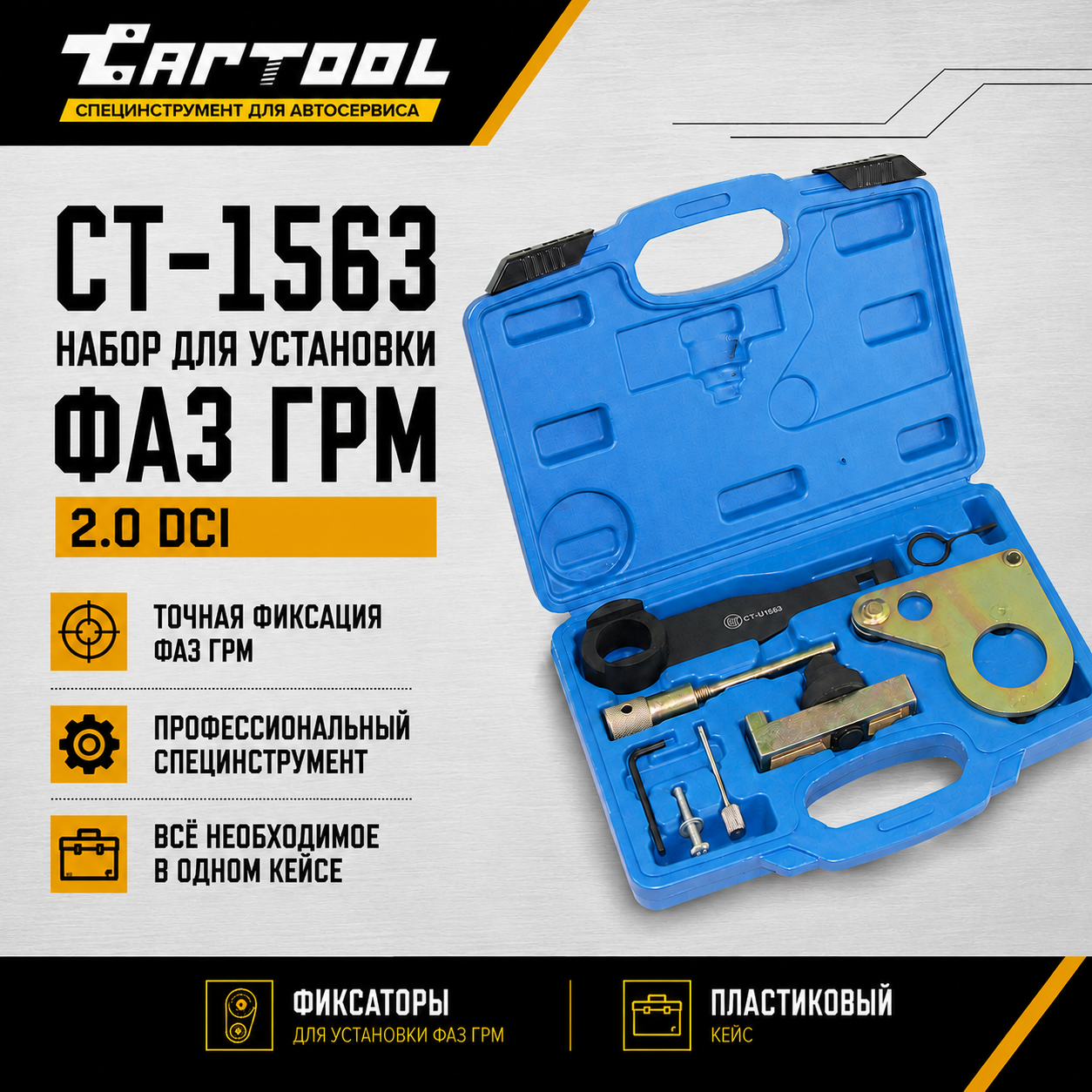

Набор для установки фаз ГРМ Renault 2.0 dCi M9R Car-Tool CT-1563

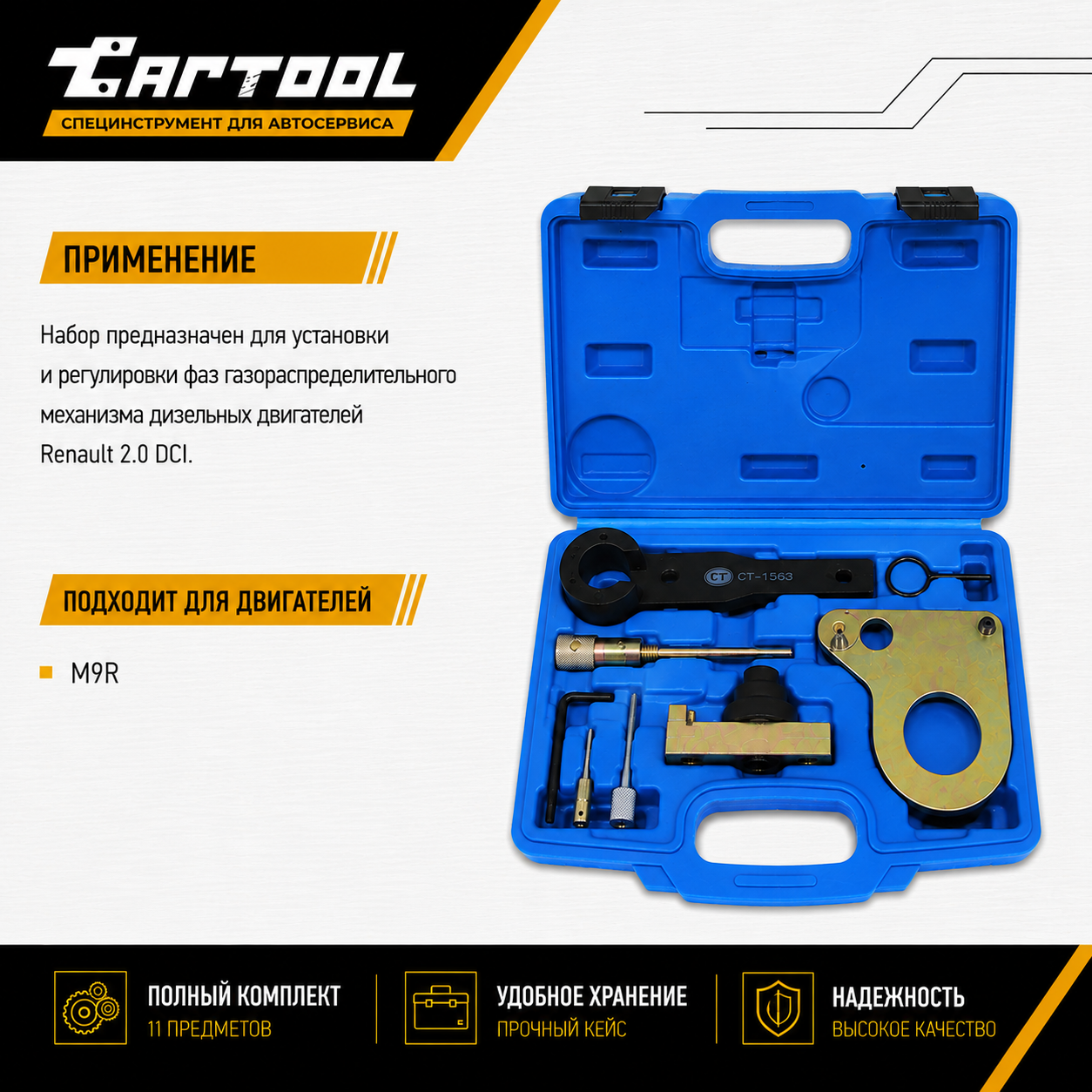

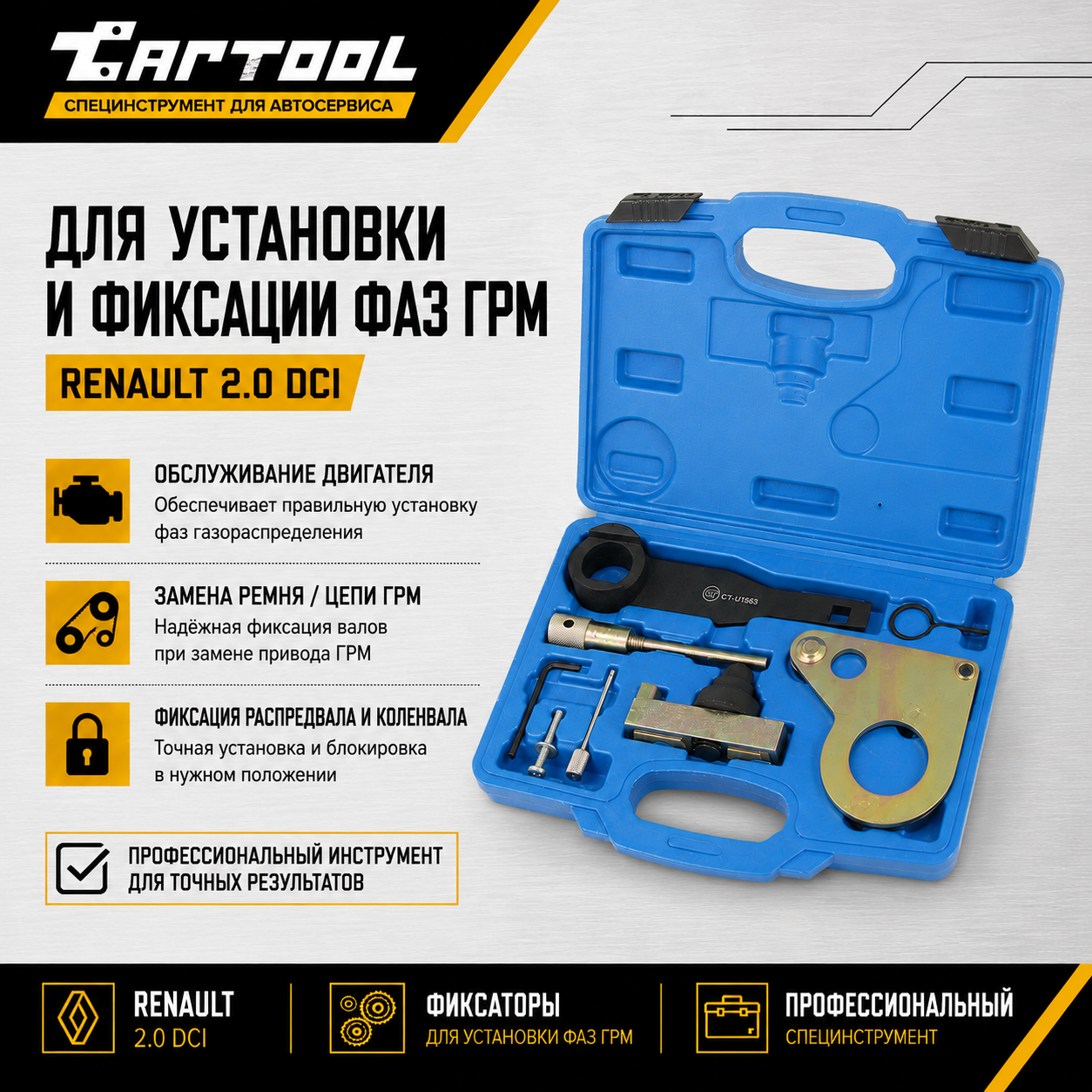

Набор для установки фаз ГРМ Renault 2.0 dCi M9R Car-Tool CT-1563 — набор для установки фаз цепного ГРМ дизеля M9R, аналог Renault Mot. 1769, 1773, 1766, 1770. Им стопорят коленвал и распредвалы, выравнивают шестерни распредвалов, держат шкив коленвала и запирают натяжители цепи ГРМ и ремня агрегатов; мотор стоял на Renault, Nissan и Opel 2005–2015 годов.

Где пригодится

• замена цепи ГРМ на 2.0 dCi M9R;
• снятие и установка ГБЦ без потери фаз;
• выставление фаз: коленвал — Mot. 1766, распредвалы — планка Mot. 1769, шестерни — Mot. 1773;
• болт шкива коленвала — шкив держит EN-48334 / Mot. 1770;
• снятие натяжителя цепи ГРМ и натяжителя ремня навесных агрегатов — их стопорят пальцами.

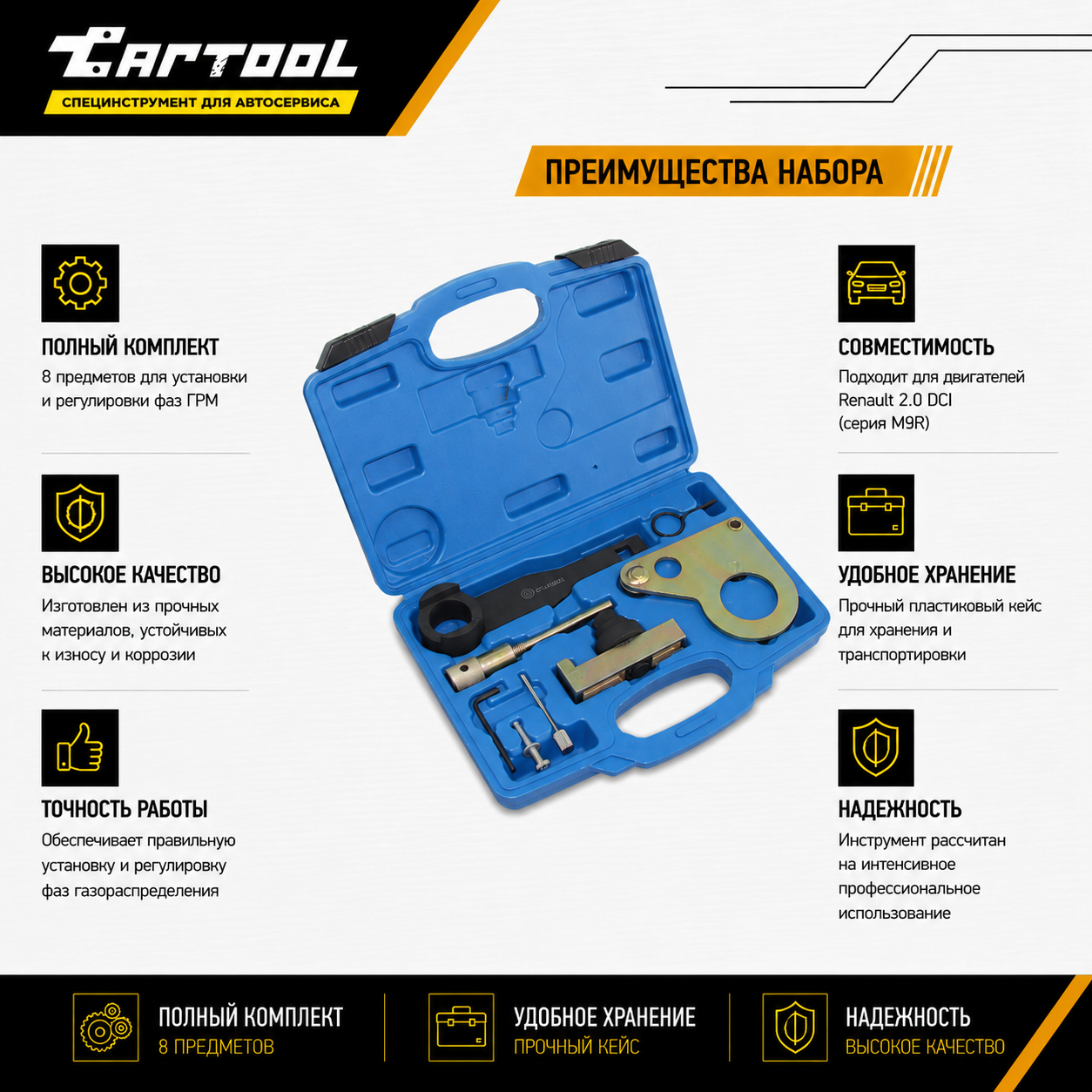

Чем удобна модель

• фиксатор коленвала именно под M9R — Mot. 1766 / EN-48330: палец с широким буртиком и поперечным отверстием;
• номера Renault и Opel — Mot. 1769 / EN-48332, Mot. 1773 / EN-48331, Mot. 1766 / EN-48330, Mot. 1770 / EN-48334 (EN — обозначения Opel / GM);
• 2 стопорных пальца натяжителей — цепи ГРМ и ремня агрегатов, оба держат натяжитель сжатым;
• Г-образный шестигранник в комплекте — для крепежа приспособлений;
• состав как у BGS 8421 и AST4975 — наборы одного назначения.

Как подобрать

Сверяйте код двигателя на табличке блока цилиндров и в документах, а не объём. Renault Megane II, III; Scenic II, III, Grand Scenic; Laguna II, III; Espace IV; Vel Satis; Koleos; Latitude; Trafic II; Master III 2005–2015 — M9R 700, 721, 724, 740, 742, 746, 760, 761, 780, 802, 805, 830, 832, 833. Nissan Qashqai, Qashqai+2 (J10), X-Trail (T31), Primastar (X83) 2006–2014 — M9R 780, 830, 832, 833. Opel Vivaro A, Movano B 2006–2015, 2.0 CDTI — M9R 780, 782, 784. Под маркой Vauxhall — тот же Vivaro. Для 2.3 dCi M9T (Master III, Movano B, Nissan NP300 Navara D23, с 2010 года) набора мало: нужны ещё фиксатор маховика и рукоятка. Ремённые 1.5 dCi K9K и 1.9 dCi F9Q — по коду в наборе CT-1268.

Что ещё пригодится:

• CT-W4058 — фиксаторы маховика и шкива коленвала Renault / Nissan, в том числе фиксатор маховика Mot. 1431 для M9R;
• CT-G106 — набор для извлечения оборванных свечей накаливания 2.0 dCi M9R;
• CT-1268 — для ремённых 1.5 dCi K9K и 1.9 dCi F9Q.

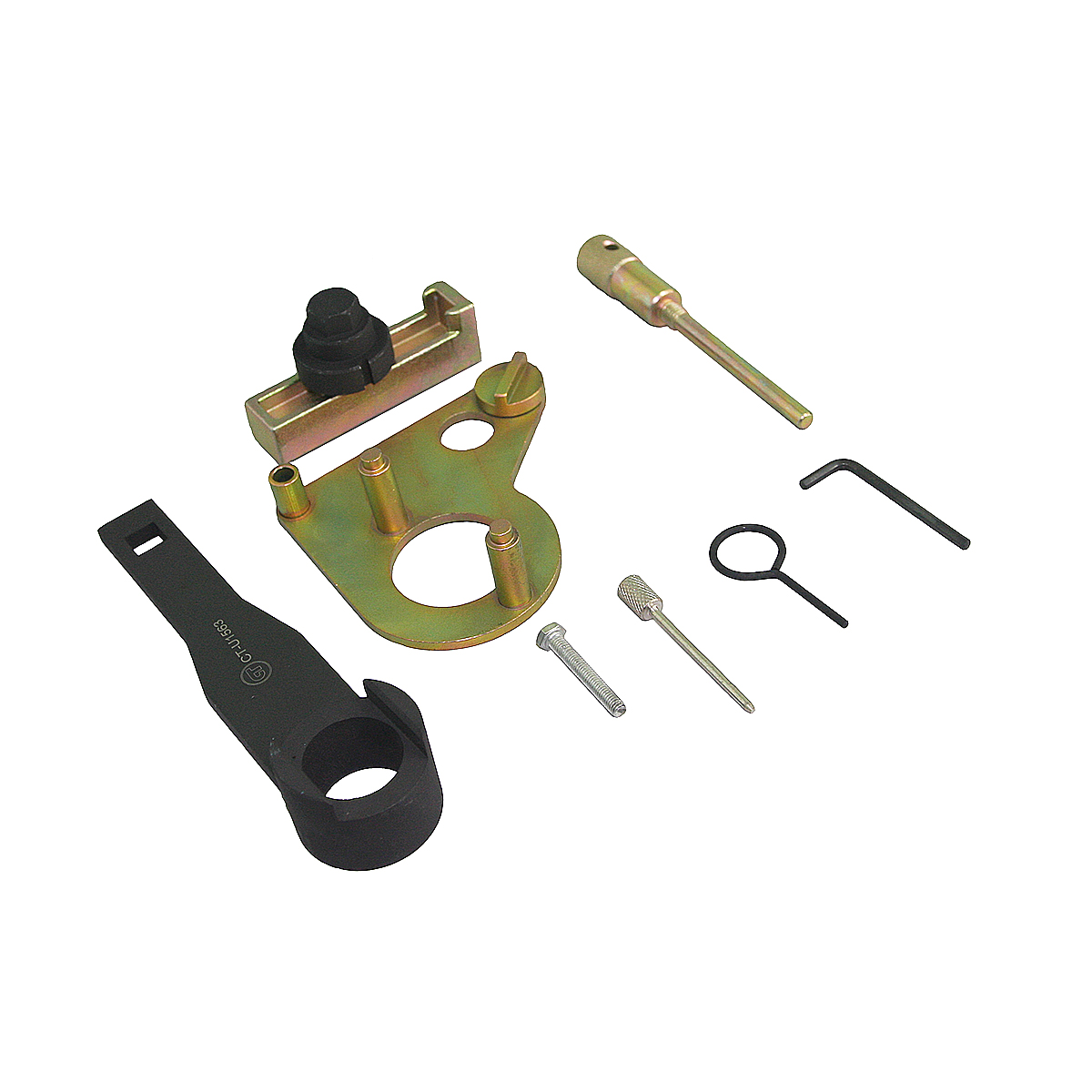

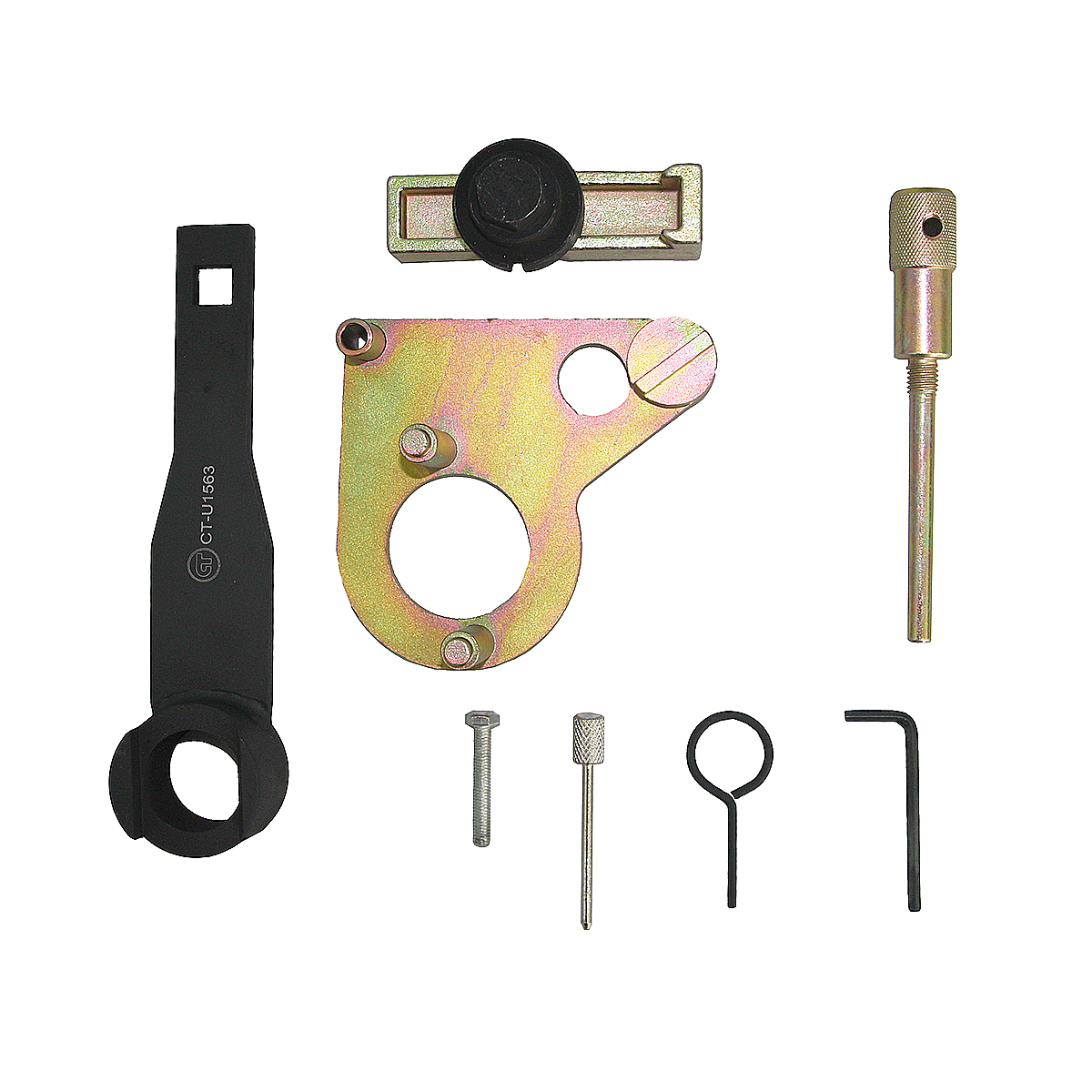

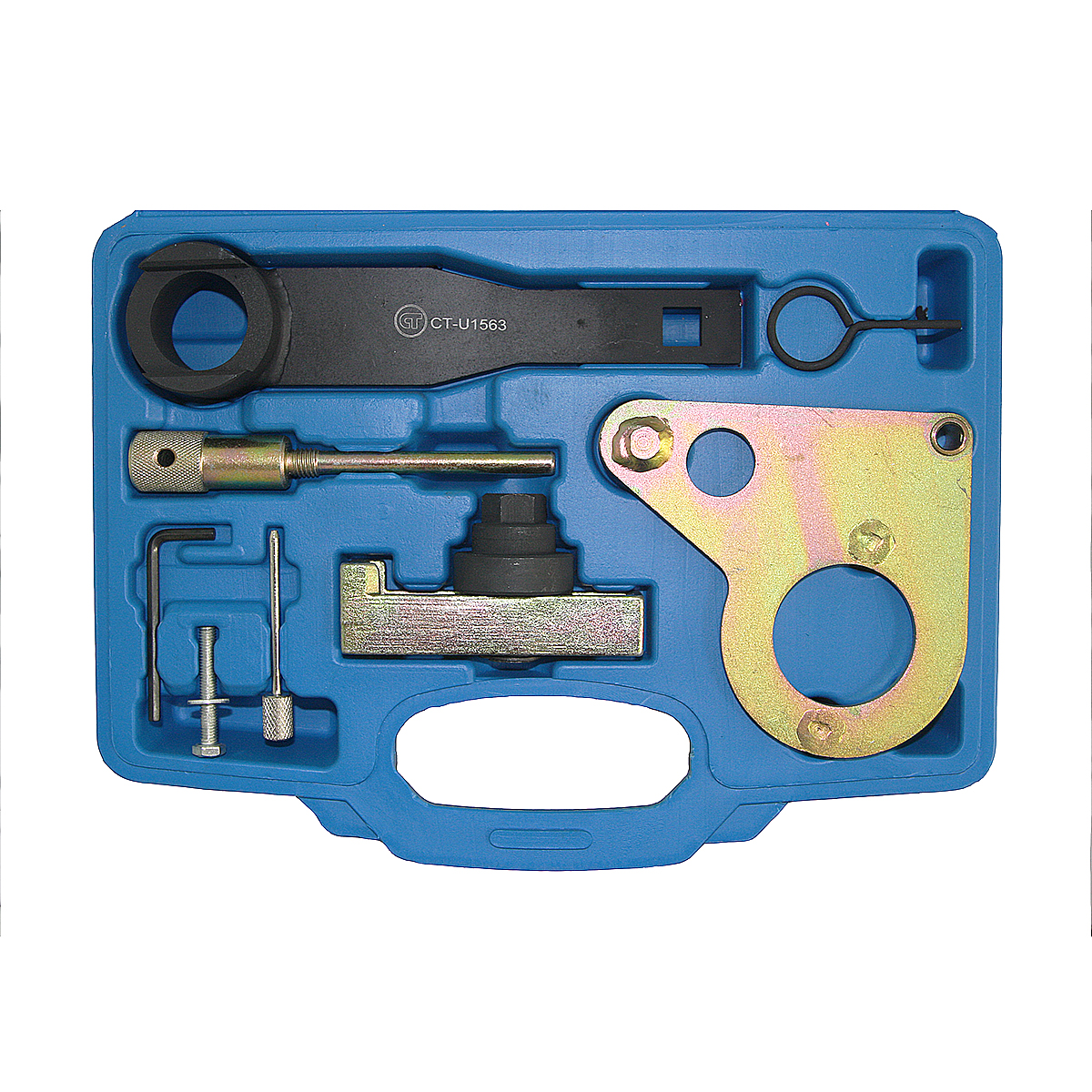

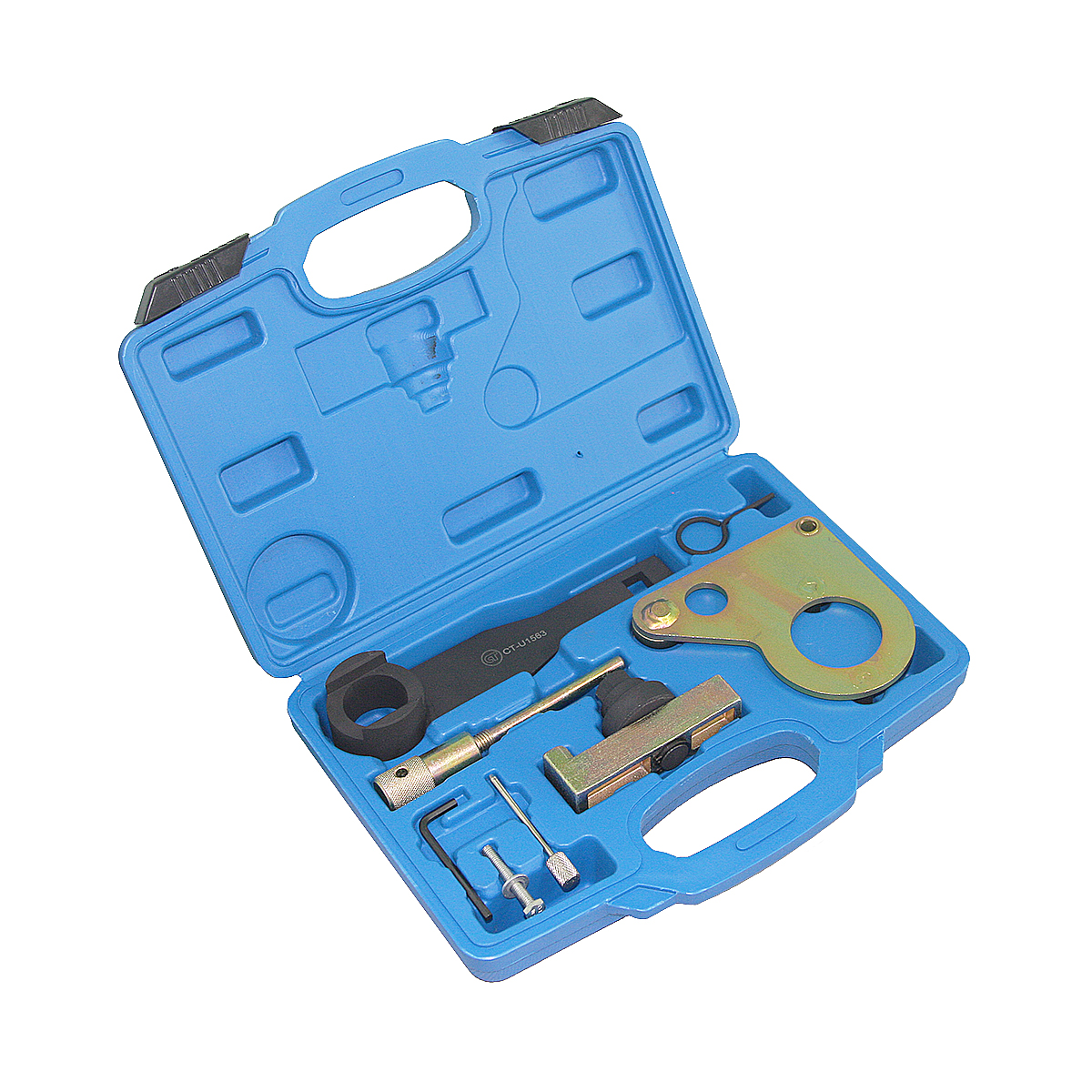

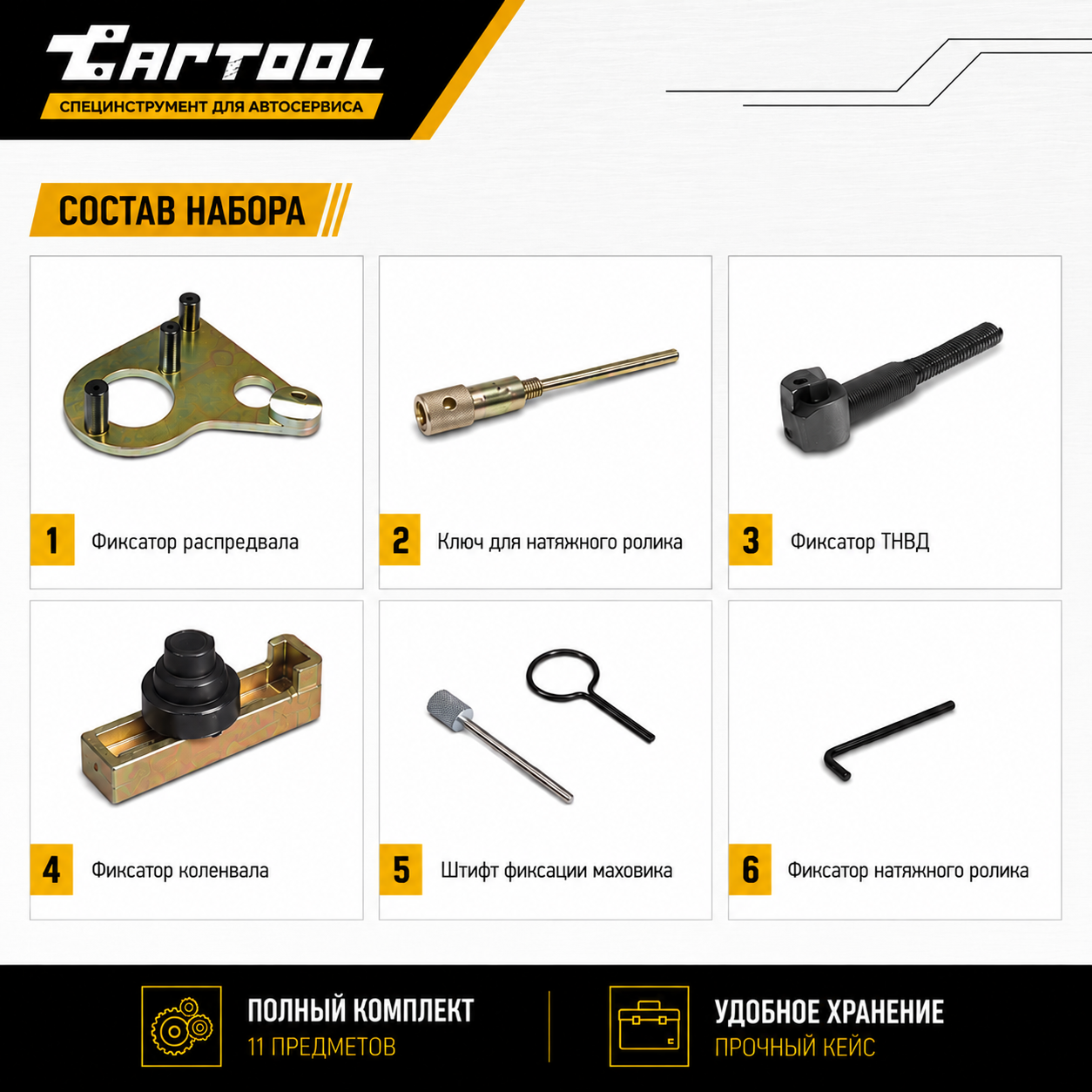

Комплект поставки

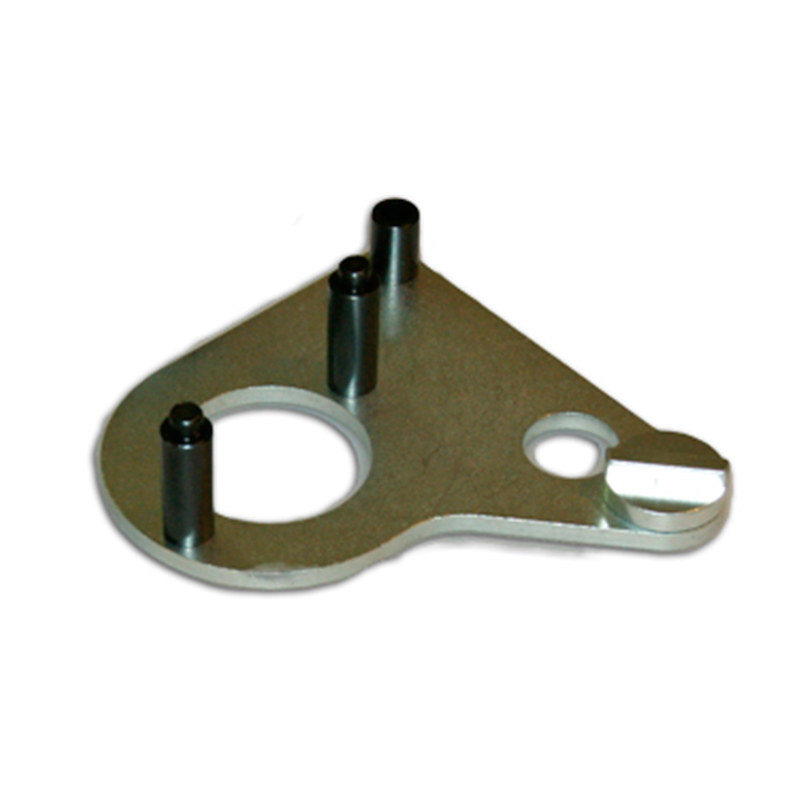

• Mot. 1769 / EN-48332 — планка установки распредвалов;

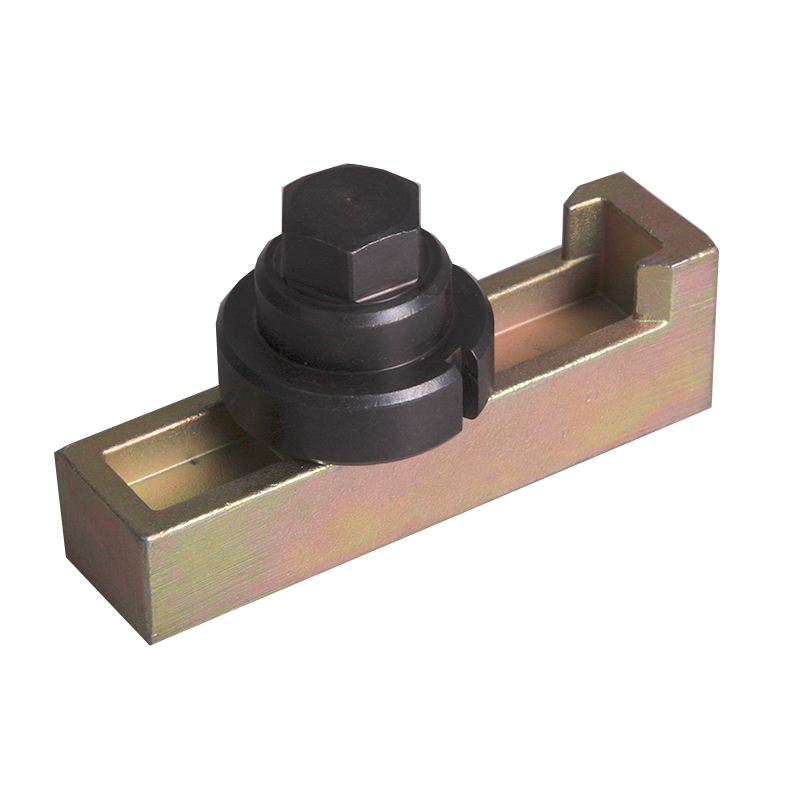

• Mot. 1773 / EN-48331 — выравнивание шестерён распредвалов;

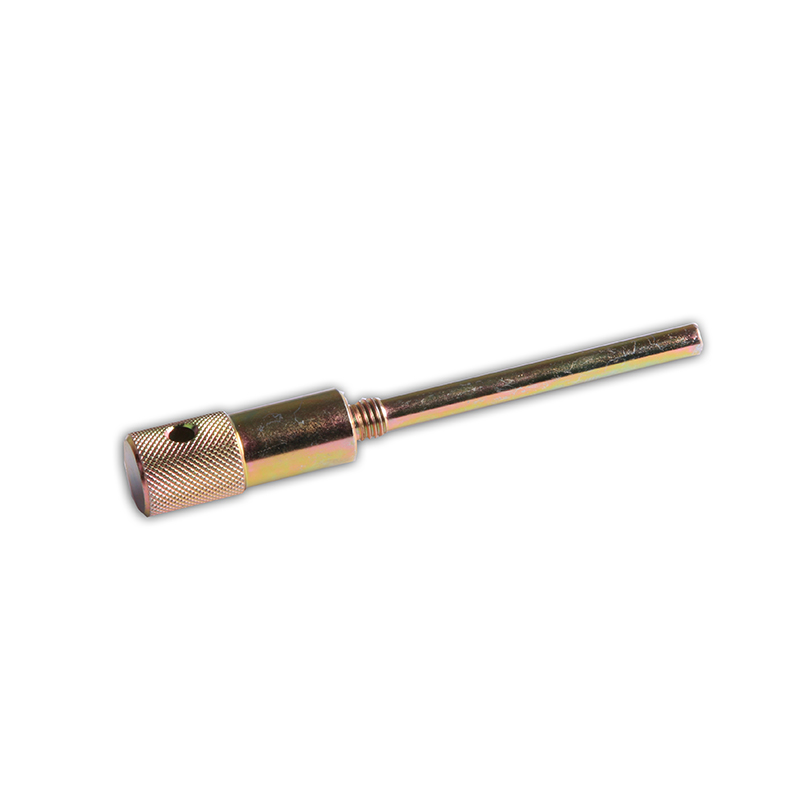

• Mot. 1766 / EN-48330 — фиксатор коленвала M9R;

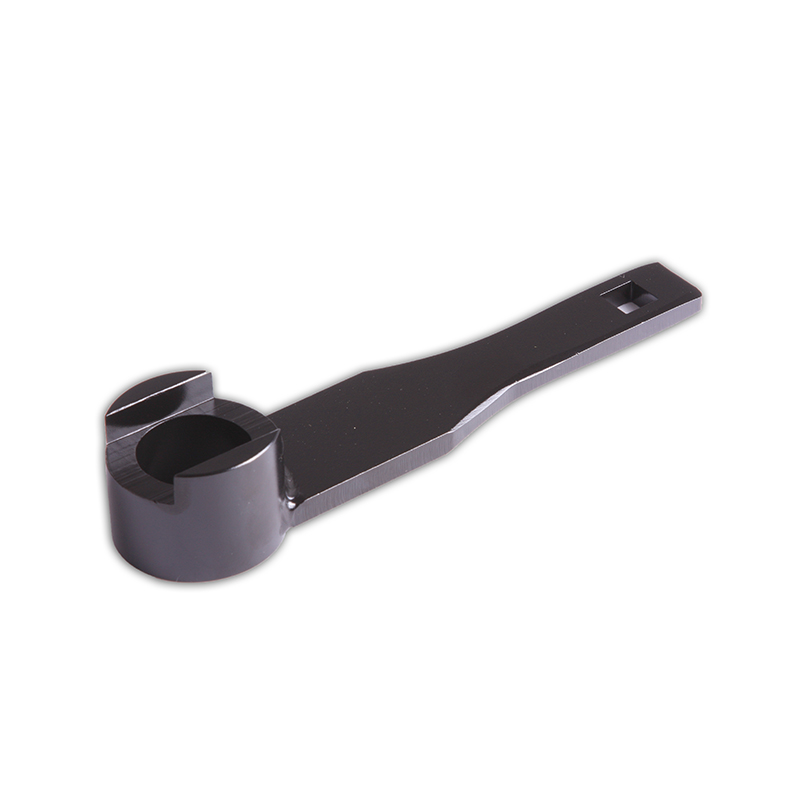

• Mot. 1770 / EN-48334 — держатель шкива коленвала;

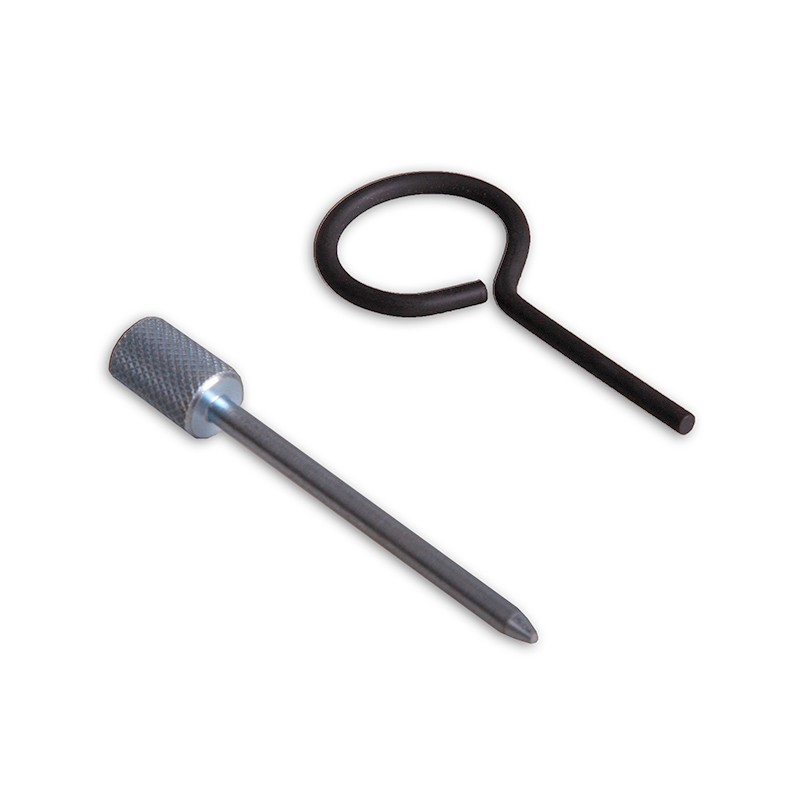

• стопорный палец натяжителя цепи ГРМ;
• стопорный палец натяжителя ремня навесных агрегатов;

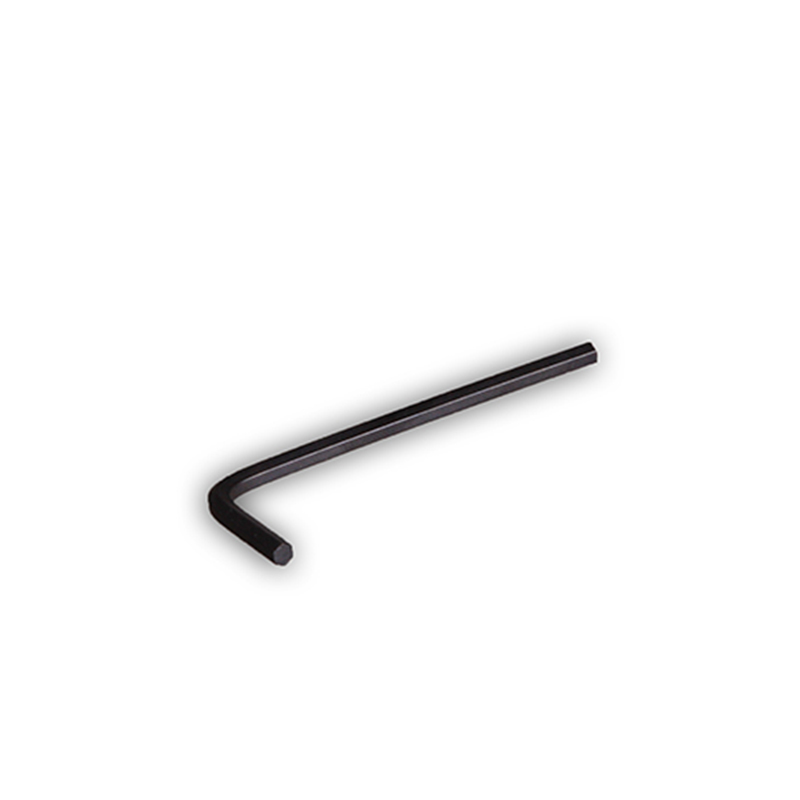

• Г-образный шестигранный ключ.

Применяемость

Оригинальные номера и комплектация

Вопросы и ответы

Как понять, подходит ли к моему мотору?

Нужен дизель 2.0 dCi с кодом M9R: Renault, Nissan Qashqai, X-Trail, Primastar, Opel Vivaro и Movano 2005–2015. Код — на табличке блока цилиндров и в документах.

Хватит ли его на 2.3 dCi M9T?

Не полностью: для M9T добавляются фиксатор маховика и рукоятка. Фиксатор маховика Mot. 1431 есть в CT-W4058.

Подойдёт для Qashqai 2.0 dCi?

Да, для Qashqai и Qashqai+2 (J10) с мотором M9R.

А для Trafic II 2.0 dCi?

Да, если на Trafic II стоит M9R.

Подходит к 1.9 dCi или 1.5 dCi?

Нет: там ремень ГРМ и другие фиксаторы. Подбирайте по коду в наборе CT-1268.

Как ставят фазы на M9R?

Коленвал запирают фиксатором Mot. 1766, распредвалы — планкой Mot. 1769, шестерни выравнивают Mot. 1773. Болт шкива откручивают, придерживая шкив EN-48334 / Mot. 1770.

Зачем стопорные пальцы?

Они держат сжатыми натяжитель цепи ГРМ и натяжитель ремня агрегатов, пока цепь или ремень снимают и ставят.

Нужно ли стопорить маховик?

Если работа того требует — да, фиксатором Mot. 1431 из CT-W4058.

Каким оригинальным номерам соответствует?

Renault Mot. 1769, Mot. 1773, Mot. 1766 и Mot. 1770; по Opel — EN-48332, EN-48331, EN-48330 и EN-48334.

Какой фиксатор коленвала внутри?

Mot. 1766 / EN-48330 — палец под M9R. Mot. 1489 — другой фиксатор, для бензиновых K4J и K4M, он есть в CT-A2199.

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
