Инструмент для Renault Car-Tool CT-1268

Инструмент для Renault Car-Tool CT-1268 — кейс с фиксаторами валов и приспособлениями для натяжителей под замену ремня ГРМ и установку фаз на Renault 1990–2014 годов: 13 позиций по номерам Renault — Mot. 1496, 1489, 1054, 1386 и другие. Внутри полный состав CT-A2199 и ключ Mot. 1386, который продаётся и отдельно как CT-1268-22.

Где пригодится

• ремень ГРМ и фазы на 16-клапанных K4J, K4M, F4P, F4R;
• стопорение коленвала на 8-клапанных бензиновых моторах и дизелях в положении установки фаз;
• фиксация шкива коленвала и шестерни ТНВД на S8U, S9U парой пальцев Mot. 910;
• натяжение ремня ГРМ: Mot. 1386 на D7F, Mot. 1135 на F8M, F8Q, F9Q и F3P, F3R, F7R, Mot. 1312 на G8T, Mot. 1384 на 2.1 D / TD J8S, плюс ремень агрегатов 2.0 16V N7Q (Mot. 1348);
• фазы на 2.0 16V и 2.5 20V N7Q, N7U.

Чем удобна модель

• 13 позиций, деталей больше — часть позиций составная: Mot. 910 — два пальца, Mot. 1135 — ключ и винты;
• бензин и дизель — моторы с бензиновым впрыском и дизели в одном кейсе;
• полный комплект на K4J, K4M, F4P, F4R и N7Q, N7U — для части 8-клапанных и дизельных моторов нужен инструмент вне набора;
• Mot. 1054 = Mot. 861 — один палец закрывает F4P, F4R, 8-клапанные бензиновые и дизели F8M, F8Q, F9Q, S9W;
• тот же состав, что у BGS 8154 — набор одного назначения.

Как подобрать

Ищите код двигателя (табличка на блоке цилиндров, документы), а не объём. K4J, K4M, F4P, F4R — 1.4, 1.6, 1.8, 2.0 16V на Clio II, III; Megane I–III; Scenic I, II; Laguna I–III; Kangoo I, II; Espace III, IV; Trafic II 1998–2014, Dacia Logan, Sandero, Duster (K4M, F4R) 2005–2014, Nissan Kubistar, Primastar и Opel Vivaro A 2001–2011: Mot. 1496, Mot. 1490-01, а коленвал — Mot. 1489 (K4J, K4M) или Mot. 1054 (F4P, F4R). N7Q, N7U — Laguna I 2.0 16V, Safrane 2.0 16V и 2.5 20V 1996–2001: Mot. 1337, Mot. 1340, ремень агрегатов N7Q — Mot. 1348. D7F 1.2 8V — Clio I, II, Twingo I, Kangoo I 1995–2006: Mot. 1386 и Mot. 1054, плюс Mot. 1543 вне набора. Бензиновые 8V 1.2–2.2 E7F, E7J, K7M, F3P, F3R, F7R, J7R, J7T (Clio I, R19, Megane I, Scenic I 8V, Laguna I, Espace, Kangoo I, Express, Extra, Rapid, Safrane, 1990–2006): Mot. 1054, Mot. 1135 на F3P, F3R, F7R. Дизели 1.6D, 1.9D / TD / dTi, 2.2D / TD, 2.5D, 2.8 dTi — F8M, F8Q, F9Q, G8T, S8U, S9U, S9W (Clio, R19, Megane, Scenic, Kangoo, Express 1.6D–1.9 dTi; Laguna, Safrane, Espace 2.2D; Trafic, Master 1.9, 2.5D, 2.8 dTi; 1990–2006): Mot. 1054, Mot. 1135 на F8M, F8Q, F9Q, Mot. 1318 и Mot. 1312 на G8T, Mot. 910 на S8U, S9U. С этими же моторами набор работает на Opel Arena, Movano, Volvo S40 / V40. Только 16-клапанные K4J, K4M, F4P, F4R — хватит CT-A2199; цепной 2.0 dCi M9R — CT-1563.

Что ещё пригодится:

• CT-1618 — фиксатор шкива ТНВД Mot. 1200-01 для 1.9 dTi F9Q, в наборе его нет;
• CT-1563 — для дизеля 2.0 dCi M9R с цепным приводом ГРМ;
• Mot. 1534, Mot. 1536, Mot. 1537 — для дизелей 2.2 dCi G9T и 2.5 dCi G9U, в набор не входят;
• рычаг натяжения Mot. 1536 — дополнительно для 1.9 dCi F9Q;
• фиксатор распредвала Mot. 1430 — для 1.5 dCi K9K (фиксатор коленвала Mot. 1489 в наборе есть);
• ключ натяжного ролика Mot. 1543 — для D7F, E7F, E7J, K7M, J7R, J7T;
• съёмник шкива и блокиратор маховика — в набор не входят.

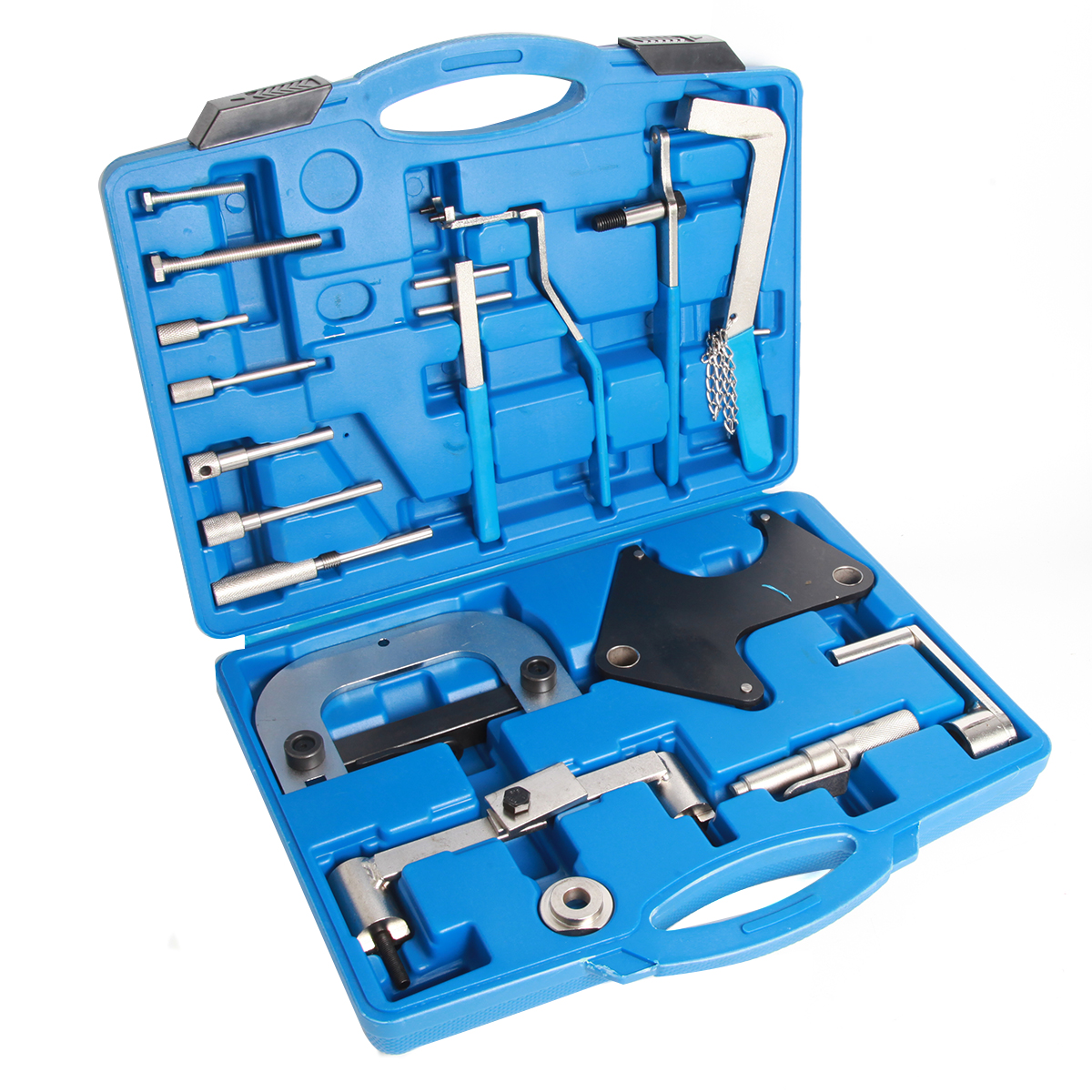

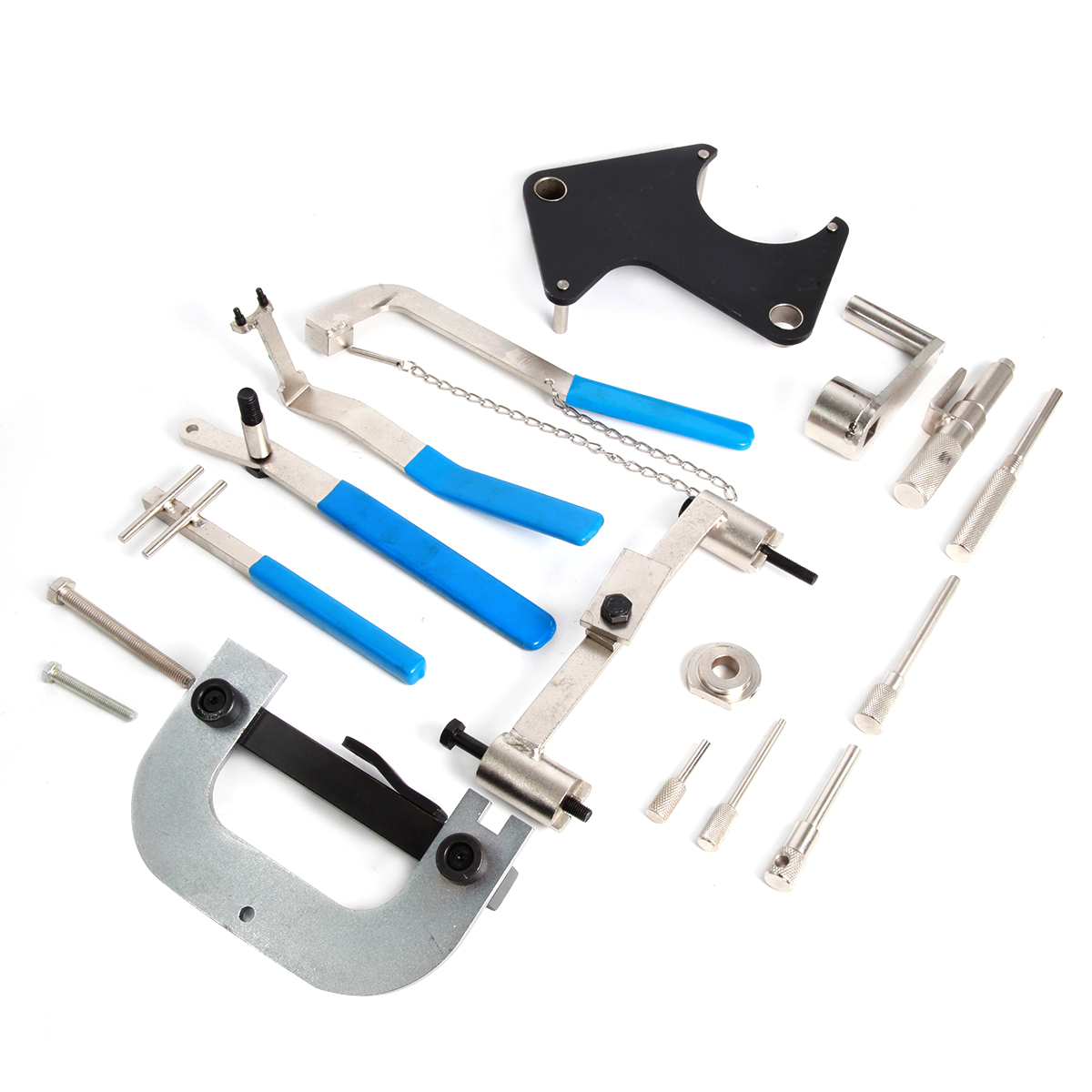

Комплект поставки

• Mot. 1496 — планка фиксации распредвалов K4J, K4M, F4P, F4R;
• Mot. 1490-01 — выравнивание шкивов распредвалов 1.4 / 1.6 16V;
• Mot. 1489 — фиксатор коленвала K4J, K4M;
• Mot. 1054 (= Mot. 861) — фиксатор коленвала F4P, F4R, 8-клапанных бензиновых и дизелей F8M, F8Q, F9Q, S9W;
• Mot. 1337 — планка распредвалов N7Q, N7U;
• Mot. 1340 — фиксатор коленвала N7Q, N7U;
• Mot. 1318 — фиксатор коленвала G8T;

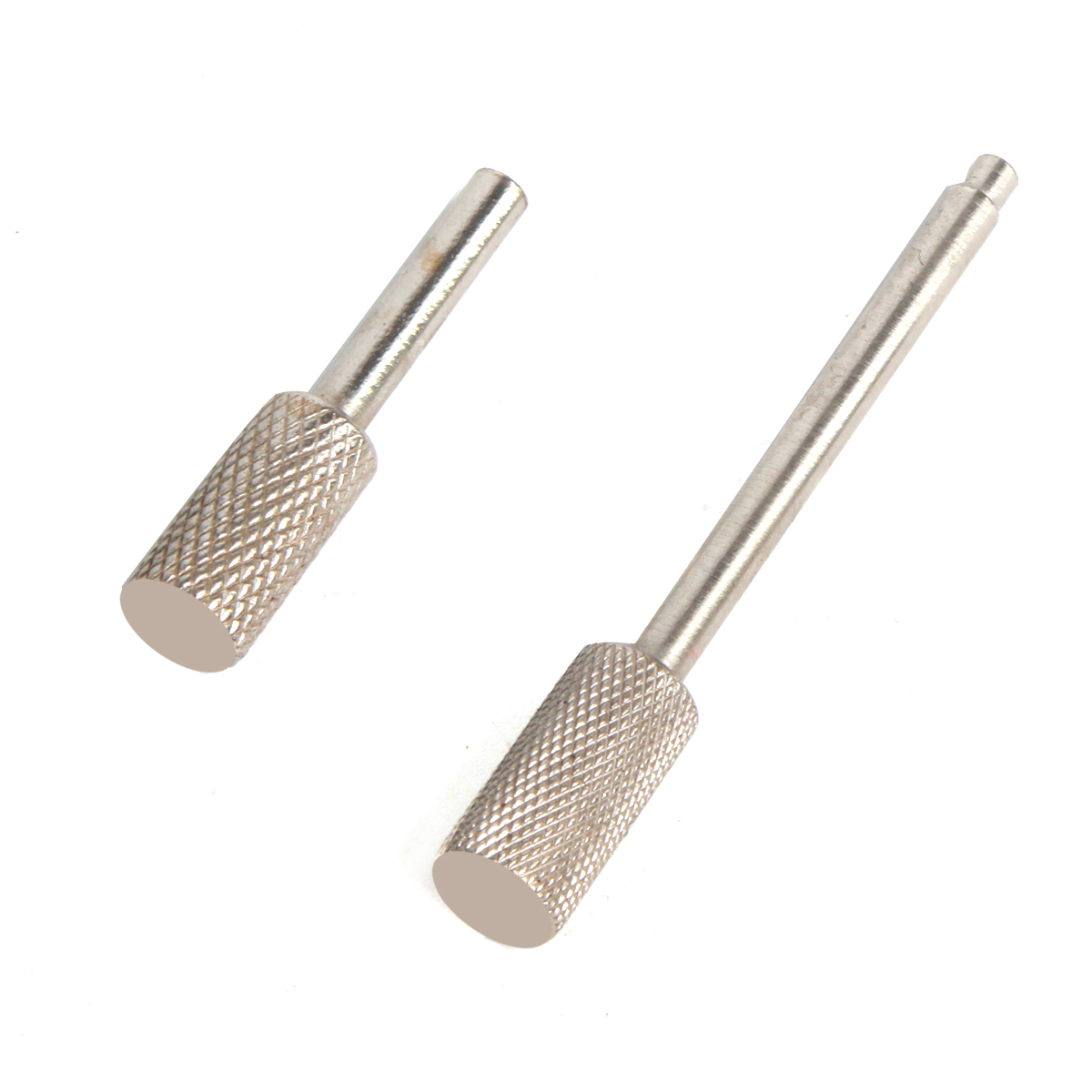

• Mot. 910 — два пальца: шкив коленвала и шестерня ТНВД S8U, S9U;

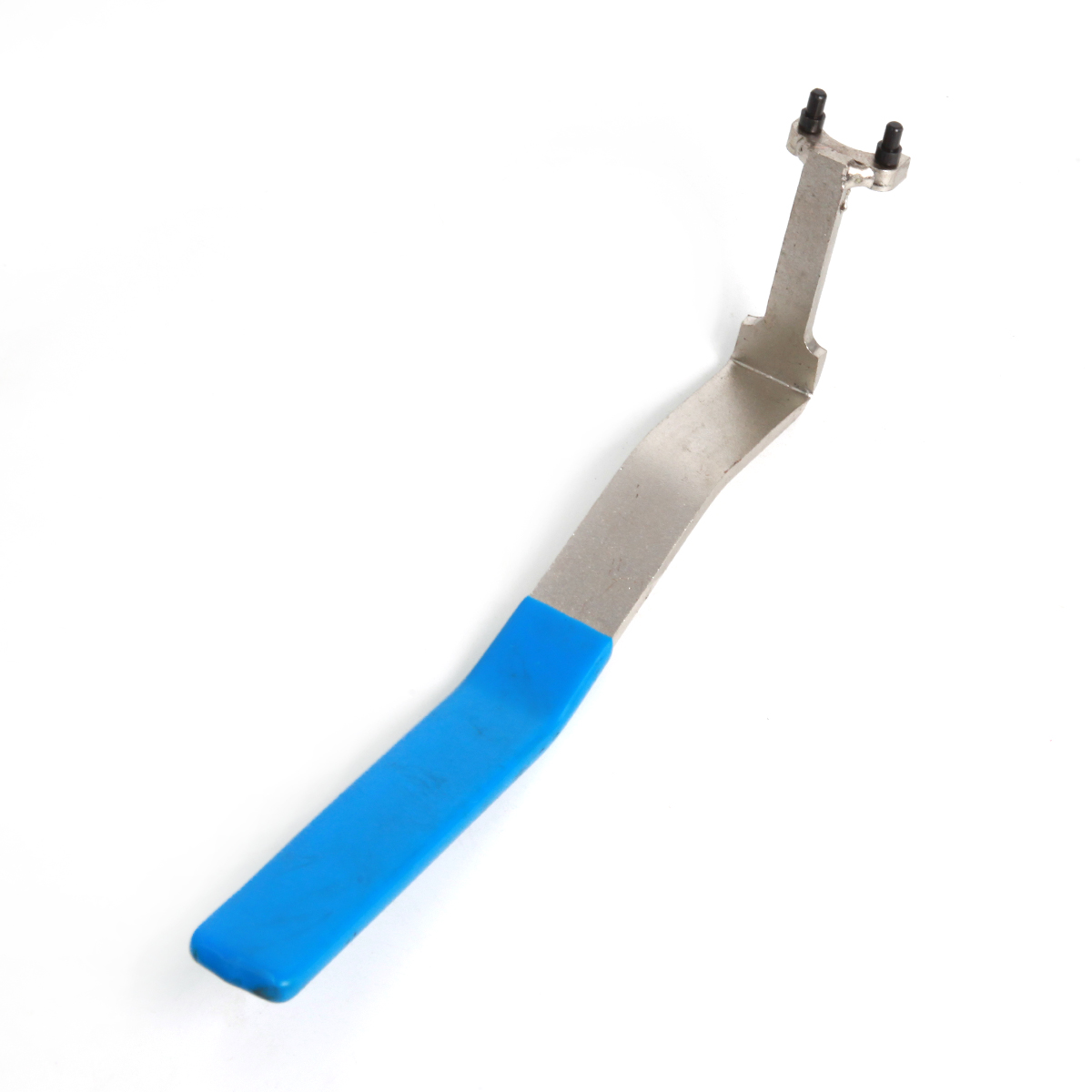

• Mot. 1135 — регулировка натяжителя ремня ГРМ F8M, F8Q, F9Q, F3P, F3R, F7R: двухштырьковый ключ и резьбовые винты;
• Mot. 1386 — ключ натяжения ремня ГРМ D7F;
• Mot. 1312 — регулировка натяжителя ремня ГРМ G8T;
• Mot. 1348 — натяжитель ремня навесных агрегатов N7Q;
• Mot. 1384 — ключ натяжителя ремня ГРМ J8S;

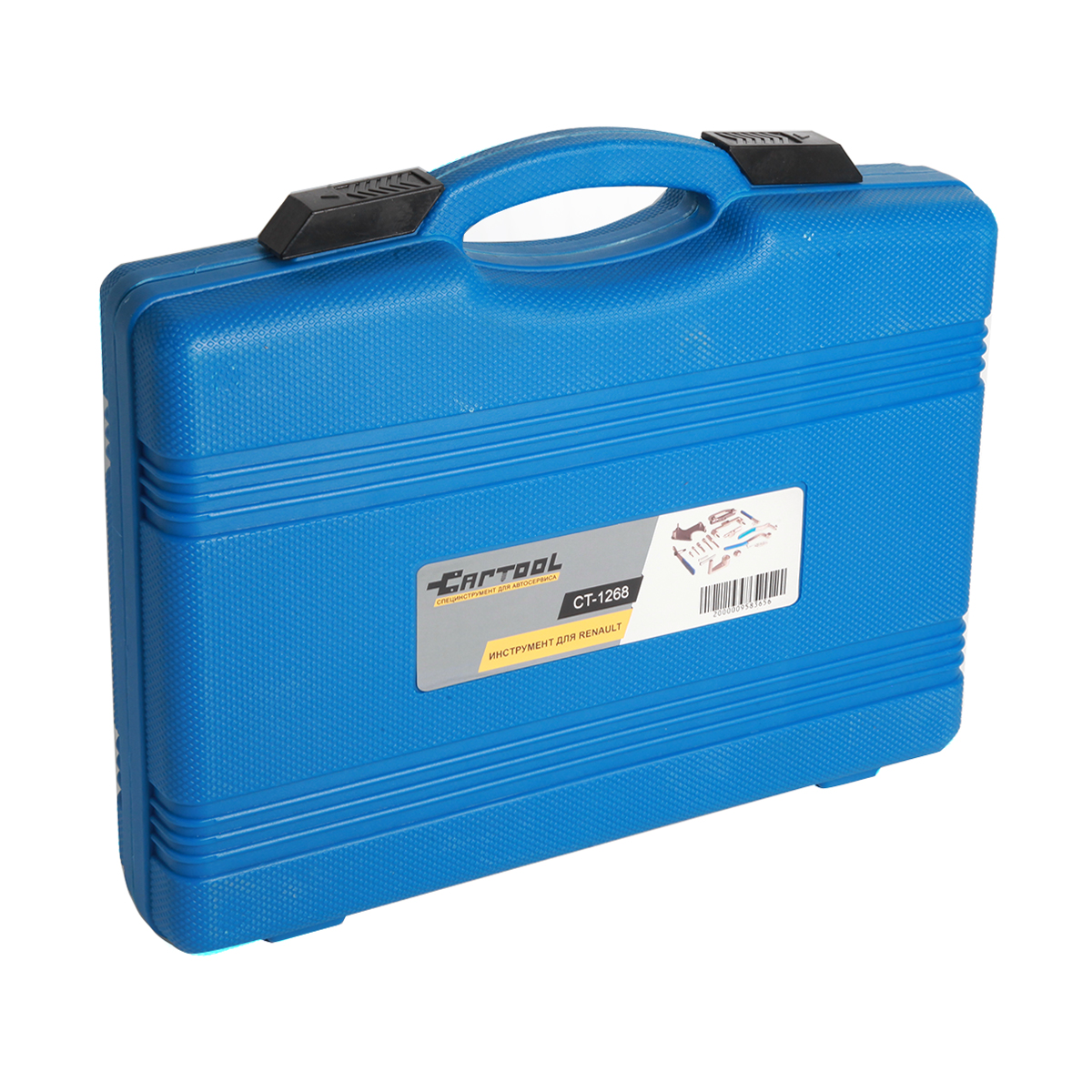

• кейс.

Применяемость

Оригинальные номера и комплектация

Вопросы и ответы

Как понять, подходит ли набор к мотору?

Найдите код двигателя на табличке блока цилиндров или в документах и сверьте с применяемостью. Полностью набор закрывает K4J, K4M, F4P, F4R и N7Q, N7U; части 8-клапанных и дизельных моторов нужен ещё инструмент вне кейса.

Чем он шире CT-A2199?

В CT-A2199 четыре приспособления только для 16-клапанных K4J, K4M, F4P, F4R. Здесь эти же четыре и ещё девять позиций — под D7F, N7Q, N7U, 8-клапанные бензиновые моторы и дизели F8Q, F9Q, G8T, S8U, S9U, S9W.

Подойдёт для Logan или Sandero 1.6 16V K4M?

Да. Под K4M в кейсе есть планка Mot. 1496, выравниватель Mot. 1490-01 и палец коленвала Mot. 1489.

Хватит ли его на Clio или Twingo 1.2 D7F?

Не целиком: ключ натяжения Mot. 1386 и фиксатор коленвала Mot. 1054 есть, а ключ натяжного ролика Mot. 1543 придётся взять отдельно.

Закрывает ли 1.5 dCi K9K?

Частично. Фиксатор коленвала Mot. 1489 в кейсе есть, фиксатор распредвала Mot. 1430 докупают.

Подойдёт для 2.0 dCi M9R?

Нет: у M9R цепь ГРМ и свои фиксаторы. Для него — CT-1563.

Как стопорят валы на K4M и F4R?

Планку Mot. 1496 вставляют в пазы на торцах распредвалов, шкивы выравнивают Mot. 1490-01, коленвал в ВМТ запирают пальцем Mot. 1489 (K4J, K4M) или Mot. 1054 (F4P, F4R).

Что нужно дополнительно для ремня на 1.9 dTi?

Фиксатор шкива ТНВД Mot. 1200-01 — это CT-1618. Палец коленвала Mot. 1054 и приспособление натяжителя Mot. 1135 под F9Q в наборе уже есть.

Удержат ли пальцы коленвал при откручивании болта шкива?

Нет, пальцы лишь ставят коленвал в положение установки фаз. Блокиратора маховика и съёмника шкива в кейсе нет.

Каким номерам Renault соответствует?

Mot. 1496, 1490-01, 1489, 1054 (= 861), 1337, 1340, 1318, 910, 1135, 1386, 1312, 1348 и 1384.

Почему позиций 13, а деталей больше?

13 — это число номеров Renault. Некоторые позиции составные: Mot. 910 — пара пальцев, Mot. 1135 — ключ с винтами.

На каких моделях Renault работает набор?

Clio 1.2/1.4, Clio 1.4/1.6/1.8 16v, Clio sport 2.0 16v, Clio williams 2.0 16v, Espace 2.0, Espace 2.0 16v, Espace 2.2 td, Express 1.4, Extra 1.4, Kangoo 1.2/1.4, Laguna 1.6 16v, Laguna 1.8/2.0, Laguna 1.8/2.0 16v, Laguna 2.2 d/td, Laguna 2.5 d/td, Master 2.5 d/td, Megane 1.4/1.6/2.0 16v, R19 1.4, R19 1.4 eco, R19 1.8 16v, Rapid 1.4, Safrane 2.0 16v, Safrane 2.2 td, Safrane 2.5 20v, Scenic 1.4/1.6/2.0 16v, Trafic 2.5c, Twingo 1.2. Бензин: 1,4 л, 1,6 л, 1,8 л, 2,0 л 16v, 2,5 л 20V, 1,2 л, 1,7 л, 2,2 л; дизель: 1,9 л, 2,5 л, 2,8 л. Всё равно сверяйте по коду двигателя.

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
