Рычаг для измерения зазора привода балансирных валов 303-1330 Car-Tool CT-P0012

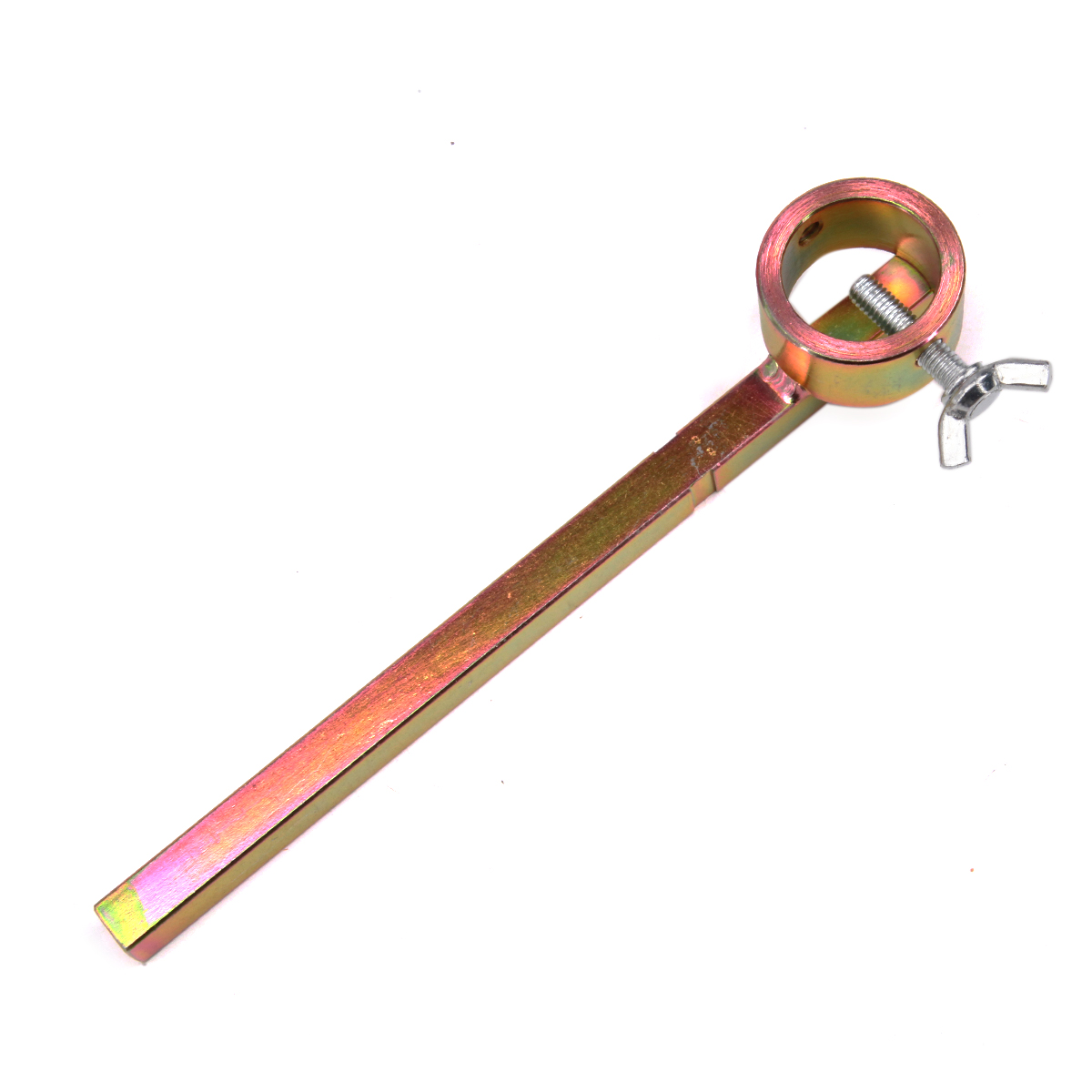

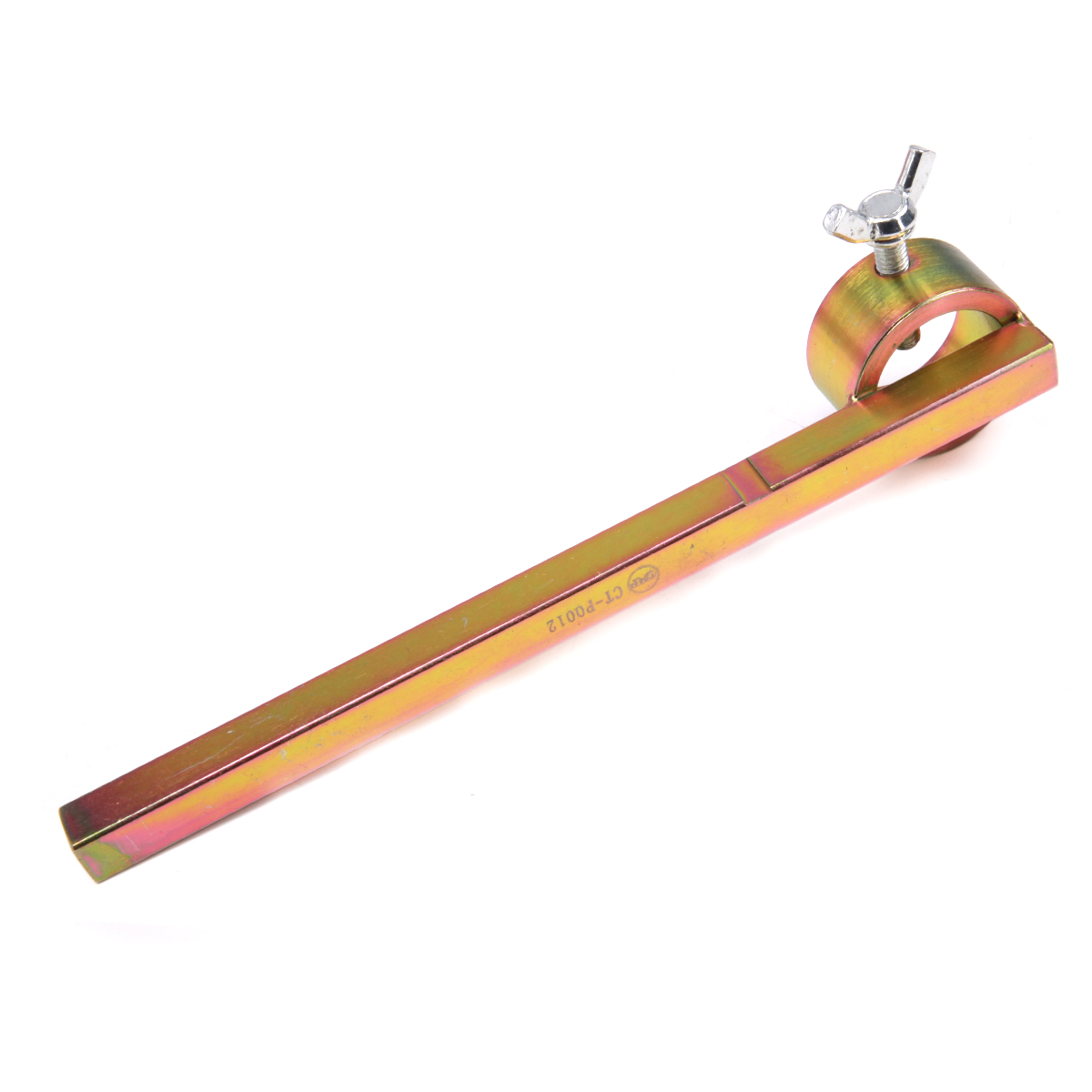

Рычаг для измерения зазора привода балансирных валов 303-1330 Car-Tool CT-P0012 — рычаг с длинной ручкой, кольцевым зажимом и парой барашков: им выбирают люфт, когда меряют зазор в приводе балансирного вала дизеля 2.2 DW12, — замена Ford / JLR 303-1330. Такой мотор (2,2 л) ставили на Land Rover и Jaguar, а также на Ford, Peugeot, Citroen и Mitsubishi.

Где пригодится

• замер зазора между коленвалом и балансирным валом в их приводе;
• контроль блока балансирных валов, когда его сняли, и ещё раз — перед обратной установкой;
• замер вместе с часовым индикатором, когда валы уже стоят на фиксаторе CT-P0017 (303-1329);
• ремонт ремённых дизелей 2.2 DW12 на Land Rover, Jaguar, Ford, Peugeot, Citroen и Mitsubishi.

Чем удобна модель

• длинное плечо — люфт выбирают небольшим усилием руки;
• кольцевой зажим и 2 барашковых винта — рычаг крепят и снимают руками, без ключей;
• Ford / JLR 303-1330 — та же операция, что по заводской методике;
• одна деталь на семь марок — Land Rover, Jaguar, Ford, Peugeot, Citroen, Mitsubishi с одним мотором DW12.

Как подобрать

Смотрите код мотора — он в документах и выбит на блоке цилиндров; одного объёма мало. Рычаг нужен для дизеля 2.2 DW12 с ремнём ГРМ и уравновешивающими (балансирными) валами. У Land Rover он называется 2.2 TD4 / SD4 / eD4 (224DT), у Ford — «Duratorq». Где стоит: мотор 224DT — Freelander 2 (L359, годы 2006–2015), Range Rover Evoque (L538, годы 2011–2015) в версиях TD4 / SD4 / eD4, Discovery Sport (L550, годы 2015–2016) в версиях TD4 / SD4 и Jaguar XF (X250) 2.2D (годы 2011–2015). У Ford — Mondeo IV, Galaxy, S-MAX (годы 2008–2015) с мотором Duratorq 2.2 TDCi, коды Q4BA, Q4WA, KNWA. У PSA — 2.2 HDi с балансирными валами, коды DW12BTED4, DW12CTED4, DW12MTED4: Peugeot 407, 607, 807, 508, 4007, Citroen C5, C6, C8, C-Crosser, выпуск до 2015 года. У Mitsubishi — Outlander (CW) с 2.2 DI-D (годы 2007–2013), коды 4HK, 4HN: это тоже PSA DW12. Evoque и Discovery Sport с 2015–2016 годов получили моторы Ingenium — для них рычаг не нужен. В тройку оснастки DW12 входят ещё фиксатор CT-P0017 (303-1329) и установочная пластина CT-P0016 (303-1328); все три продаются отдельно.

Что ещё пригодится:

• индикатор Ford 205-069 и стойка к нему 205-070 — их докупают, щуп вместо индикатора не годится;
• CT-P0017 — фиксатор балансирных валов 303-1329: валы блокируют им перед замером;
• CT-P0016 — установочная пластина балансирных валов 303-1328 для сборки.

Комплект поставки

• рычаг 303-1330 — 1 шт.

Применяемость

Оригинальные номера и комплектация

Вопросы и ответы

Подойдёт ли к моему двигателю?

Да, если у вас дизель DW12 объёмом 2.2 с ремнём и балансирными валами. Это Freelander 2, Evoque и Discovery Sport 2.2 (224DT), Jaguar XF 2.2D, Ford S-MAX, Galaxy, Mondeo 2.2 TDCi, 2.2 HDi у Peugeot и Citroen, Outlander 2.2 DI-D. Код мотора сверьте с подбором выше.

Держит ли он валы?

Нет. Валы держит фиксатор 303-1329 — CT-P0017. CT-P0012 — рычаг 303-1330, им только выбирают люфт при замере.

Встанет ли на Range Rover Evoque 2.2?

Да, на Evoque выпуска 2011–2015 — у него дизель 224DT (TD4 / SD4 / eD4).

А на Ford S-MAX 2.2 TDCi?

Да. Коды мотора Q4BA, Q4WA или KNWA — то же для Galaxy и Mondeo IV, выпуск 2008–2015.

Подходит ли для Mitsubishi Outlander 2.2 DI-D?

Да: у Outlander (CW) выпуска 2007–2013 моторы 4HK и 4HN — по сути тот же PSA DW12.

А для Jaguar XF 2.2D?

Да: XF (X250) выпуска 2011–2015 с мотором 224DT.

Как меряют зазор?

Сначала валы стопорят фиксатором 303-1329. Потом рычаг закрепляют барашками, покачивают им вал, выбирая люфт, и снимают значение с часового индикатора.

Можно ли обойтись щупом?

Нет. Замер делают индикатором часового типа на стойке — это Ford 205-069 и 205-070.

Какой оригинальный номер?

Ford / Jaguar Land Rover 303-1330.

Три инструмента продаются набором?

Нет. Пластина 303-1328 (CT-P0016), фиксатор 303-1329 (CT-P0017) и рычаг 303-1330 продаются по отдельности.

Подходит ли для Evoque с мотором Ingenium?

Нет, это другой двигатель без оснастки DW12 — на Evoque и Discovery Sport он с 2015–2016 годов.

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
