Измерительный штатив Car-Tool CT-E014

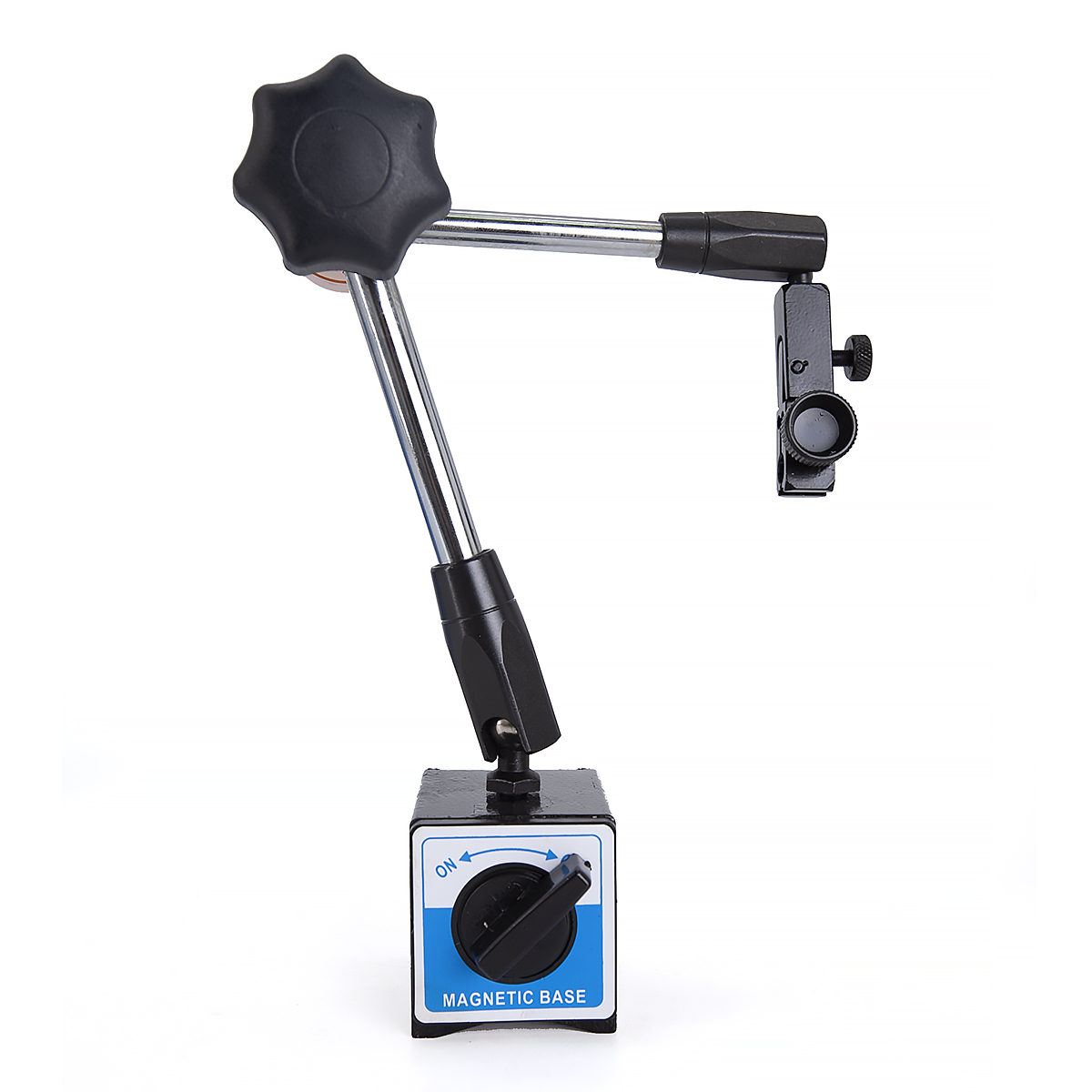

Измерительный штатив Car-Tool CT-E014 — магнитный штатив для индикаторов часового типа: основание держит 80 кгс и выключается рычагом ON/OFF, рычаги 133 и 113 мм, а три шаровых шарнира зажимаются одной рукояткой. Зажим под гильзы Ø 8 и 6 мм, винт тонкой подводки доводит стержень до точки замера.

Где пригодится

• биение тормозных дисков прямо на автомобиле;
• биение маховика, шкивов и фланцев, осевой люфт коленвала и распредвала;
• контроль деталей на станке и слесарном столе;
• выставление деталей при сборке и регулировке;
• замеры в автосервисе, слесарной мастерской, машиностроении и метрологии.

Чем удобна модель

• магнит 80 кгс с переключателем ON/OFF — штатив стоит мёртво, а снимается без усилия и не царапает деталь;

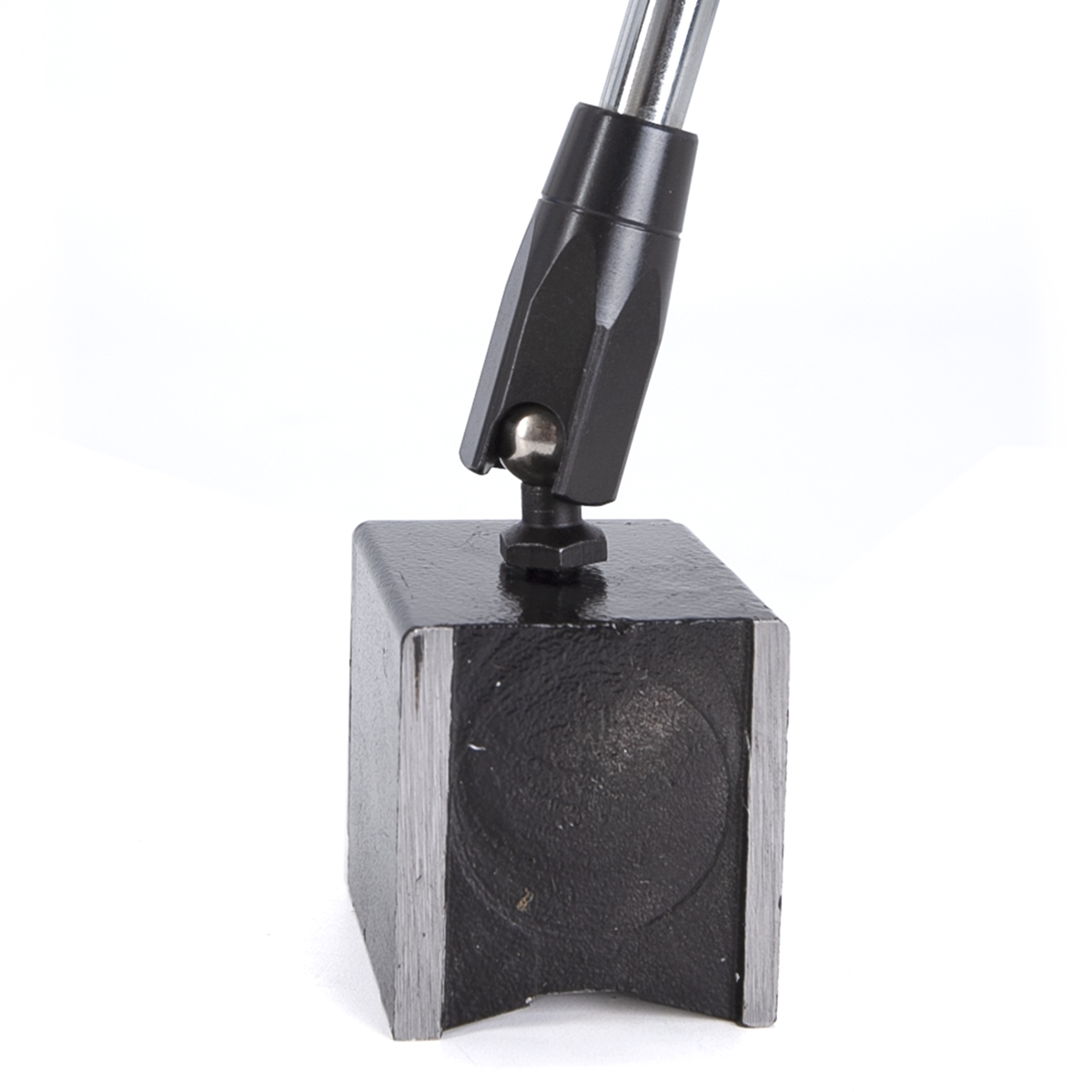

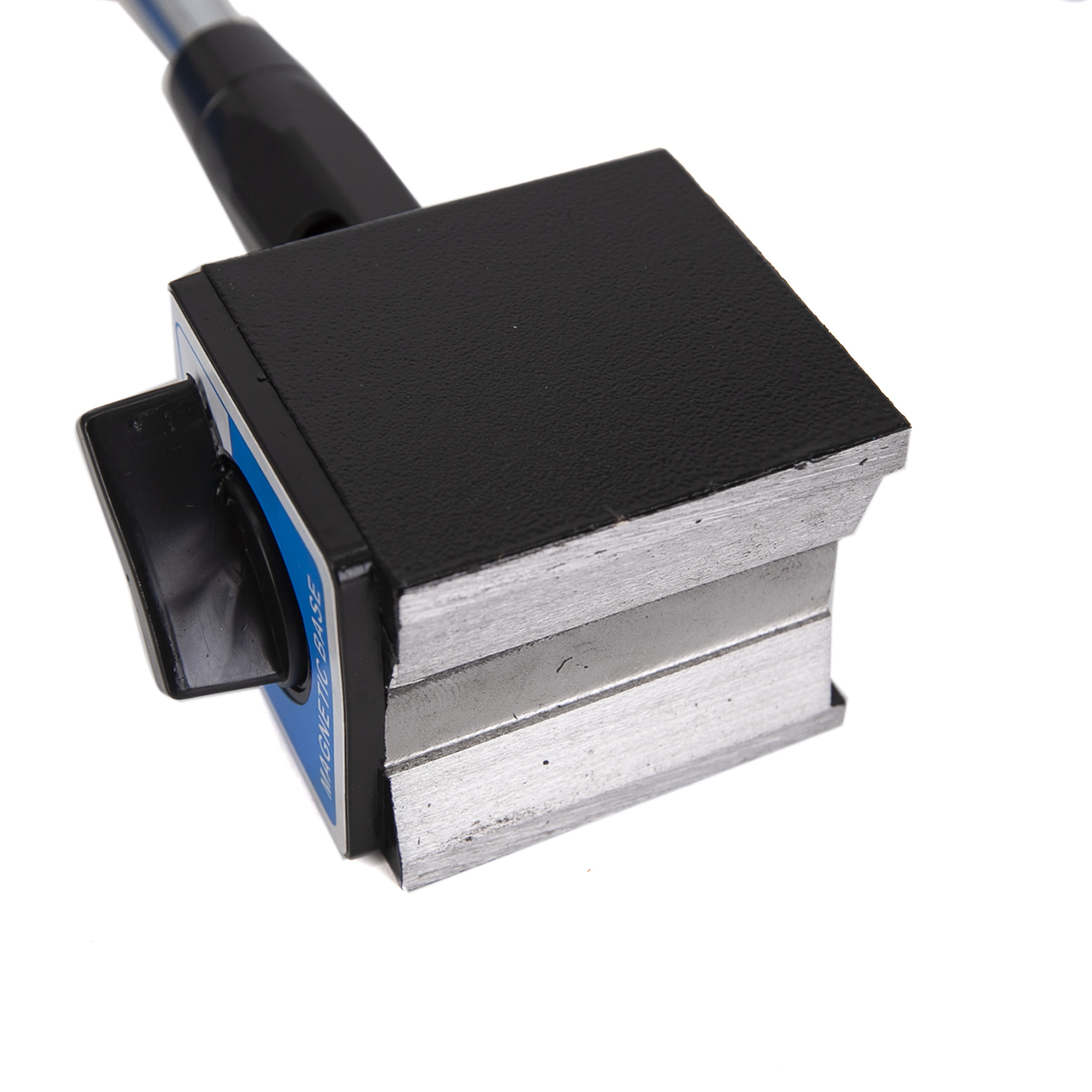

• призматическое основание — держится на плоских, круглых, наклонных и вертикальных поверхностях;

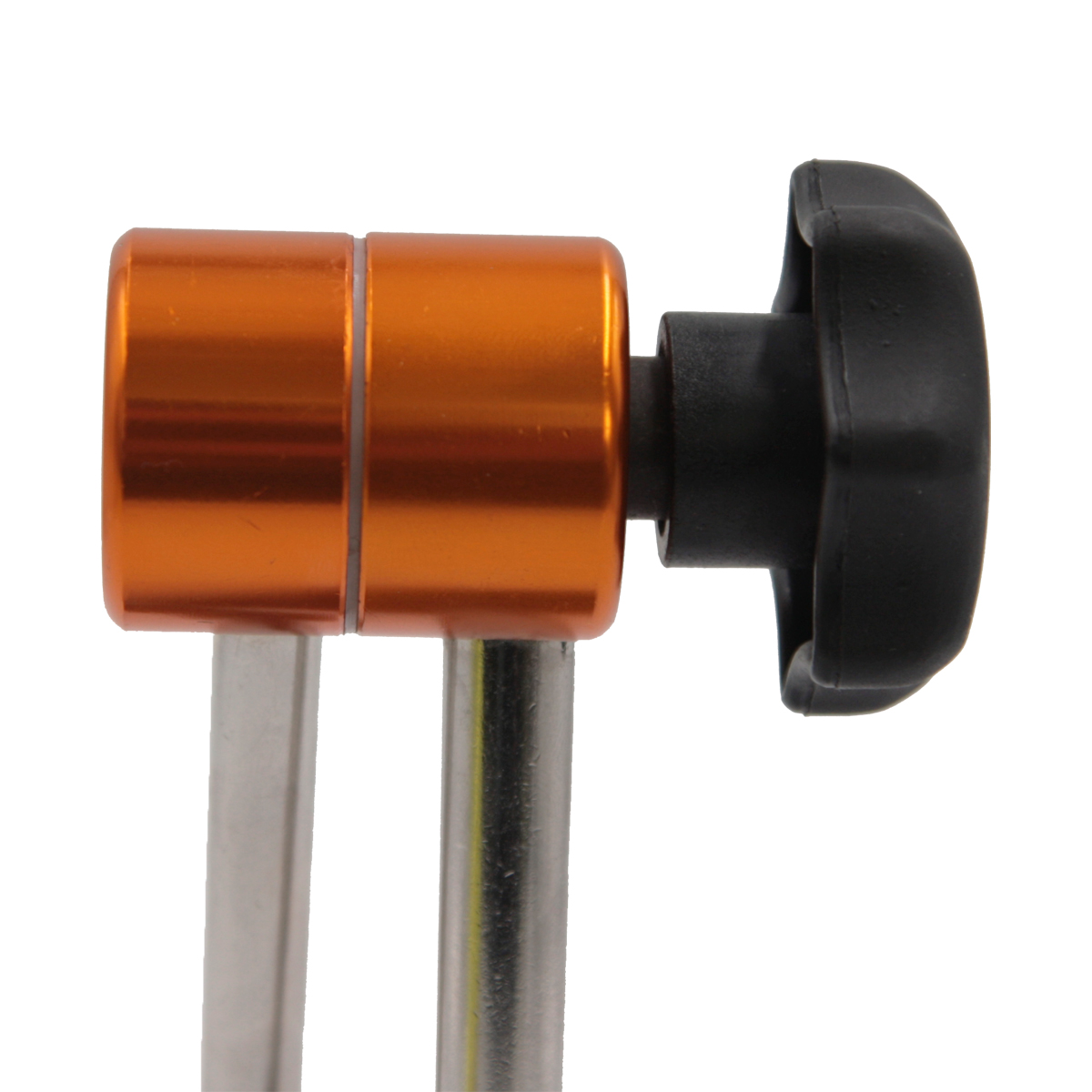

• одна рукоятка на три шарнира — положение выставляют рукой и фиксируют одним поворотом;

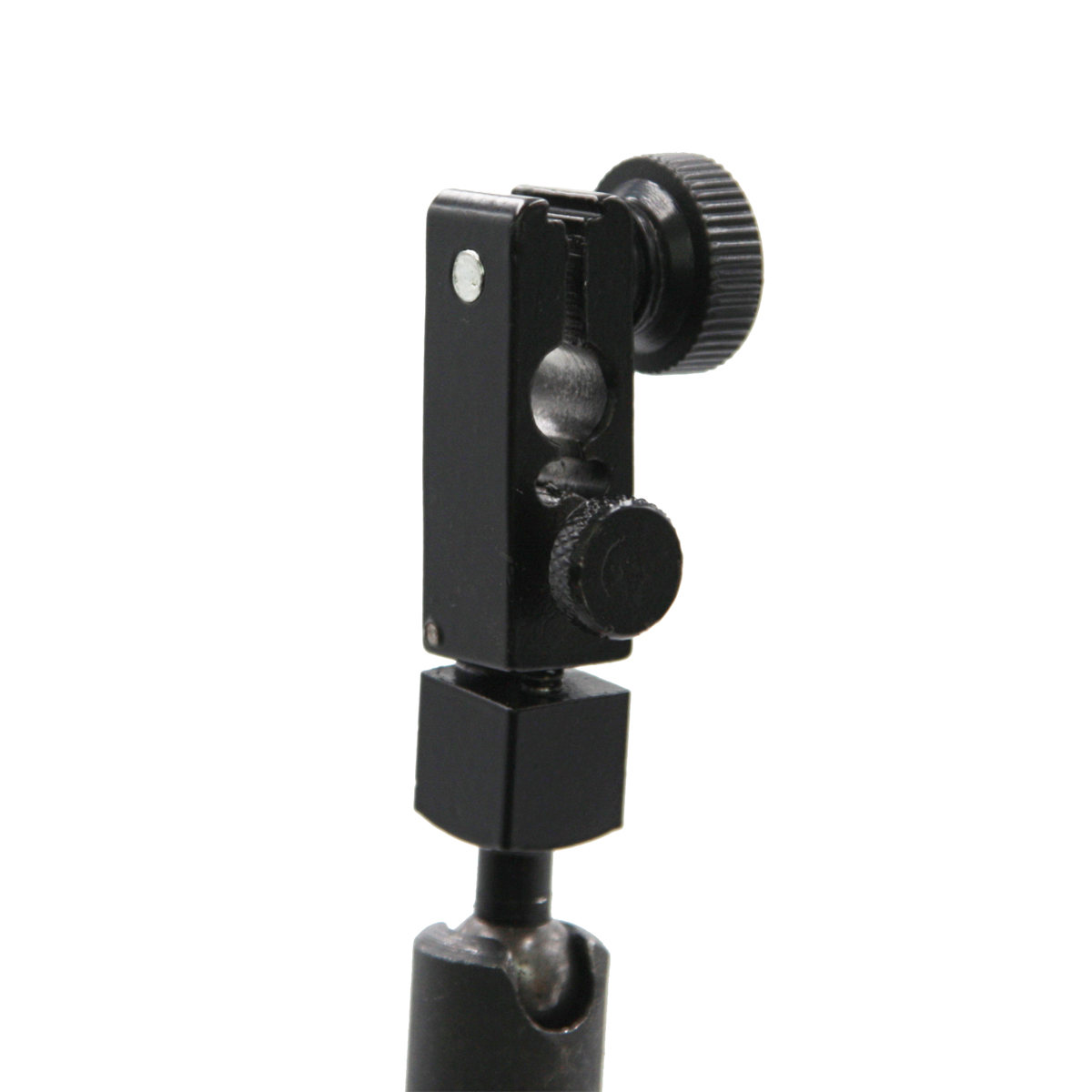

• винт тонкой подводки — стержень доводят до детали, не сбивая рычаги;
• рычаги 133 и 113 мм, на нижнем — наружная резьба М8.

С чем работает

Индикатора в комплекте нет. Подходит CT-1288-P1 0–10 мм с гильзой Ø 8 мм или любой индикатор с гильзой Ø 6 мм; под гильзу 10 мм зажим не рассчитан, поэтому посадочный размер прибора сверяйте заранее. Основание ставят на ступичный узел, суппорт, блок цилиндров или стол станка — на любую стальную или чугунную поверхность; на алюминии, пластике и нержавеющей стали магнит не держит.

Что ещё пригодится:

• CT-1288-P1 — индикатор часового типа 0–10 мм, цена деления 0,01 мм, гильза Ø 8 мм;
• антикоррозийный состав для обработки штатива после работы.

Комплект поставки

• штатив с магнитным основанием (без индикатора);
• паспорт;
• упаковка.

Технические характеристики

Вопросы и ответы

Входит ли индикатор в комплект?

Нет, штатив идёт без него. Подходит CT-1288-P1 0–10 мм с гильзой Ø 8 мм.

Удержится ли штатив возле тормозного диска?

Да, если основание стоит на стальной или чугунной детали — скобе суппорта или кулаке. Кулак алюминиевый — ставьте на скобу суппорта.

Встанет ли индикатор с гильзой 10 мм?

Нет, зажим принимает только гильзы Ø 8 и 6 мм.

Можно ли поставить на вертикальную поверхность?

Да. Магнит 80 кгс удерживает основание на плоских, круглых, наклонных и вертикальных стальных поверхностях.

Как измерить биение тормозного диска?

Поставьте штатив на неподвижную деталь, упритесь стержнем в рабочую поверхность диска в 10–15 мм от края, обнулите шкалу и медленно проверните ступицу рукой. Разница показаний — биение, его сравнивают с допуском для автомобиля.

От чего зависит точность замера?

Стержень индикатора перпендикулярен поверхности, шарниры зажаты, основание стоит на чистом месте. Температура при замерах — (20 ± 15) °C, влажность до 80 %.

Как работать безопасно?

Не мерьте на ходу станка и пока деталь крутит привод: стержень и штатив может затянуть. Деталь проворачивают рукой.

Как ухаживать за штативом?

После работы выключить магнит, протереть штатив и обработать антикоррозийным составом. Хранить при +5…+40 °C и влажности до 80 %.

Как установить штатив?

Очистите место от грязи и стружки, поставьте основание и включите магнит в ON. Закрепите индикатор, выставьте рычаги и зажмите шарниры, по окончании переведите рычаг в OFF.

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
