Арт.: ODA-T1339

Выпрессовщик пальцев траковых цепей 100т. ОДА Сервис ODA-T1339

359 000 ₽ Товар в наличии

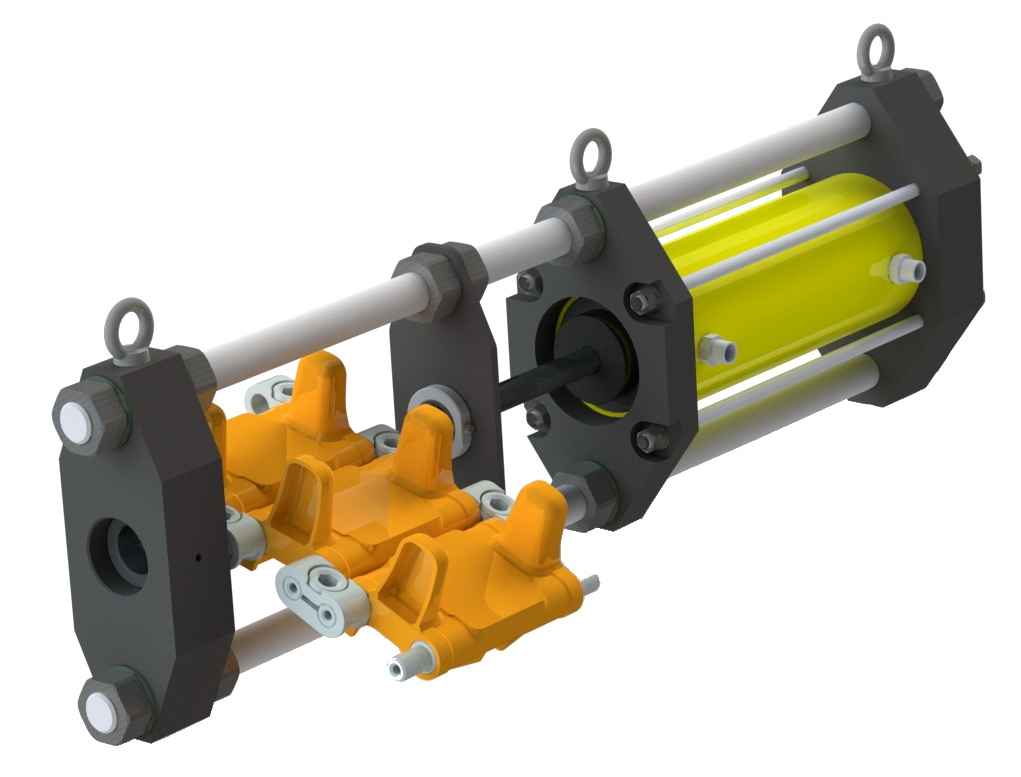

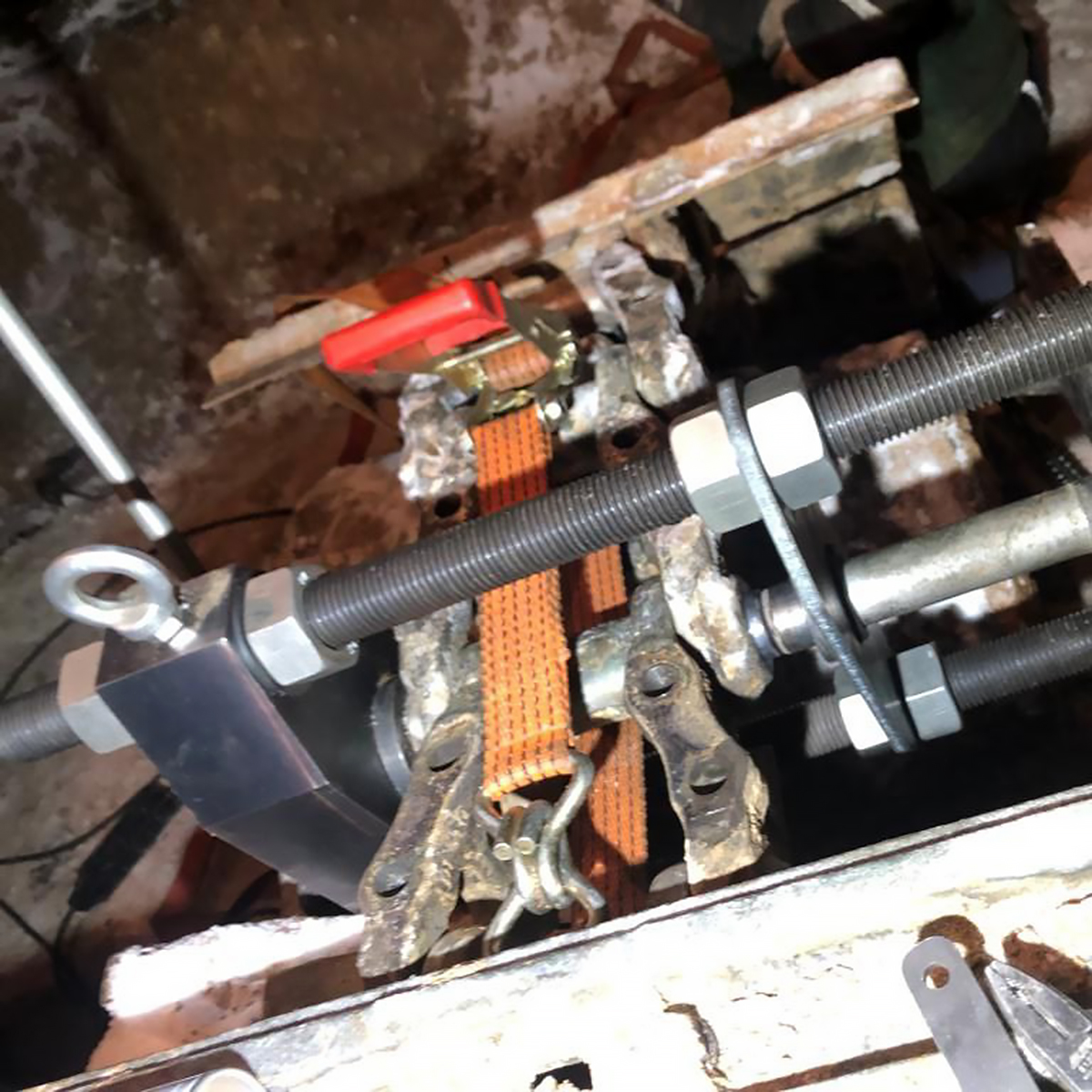

Выпрессовщик пальцев траковых цепей 100т. ОДА Сервис ODA-T1339 — разборный гидравлический пресс на 100 тонн для пальцев гусеничных цепей: его переносят к машине по частям, собирают на месте и работают от ручного насоса — без газового резака и без повреждения звеньев. Ход поршня 300 мм, давление до 70 МПа, цилиндр двойного действия объёмом 4300 см³.

Где пригодится

  • замена пальцев в гусеницах дорожно-строительных машин;
  • ремонт цепей лесозаготовительной и горнодобывающей техники;

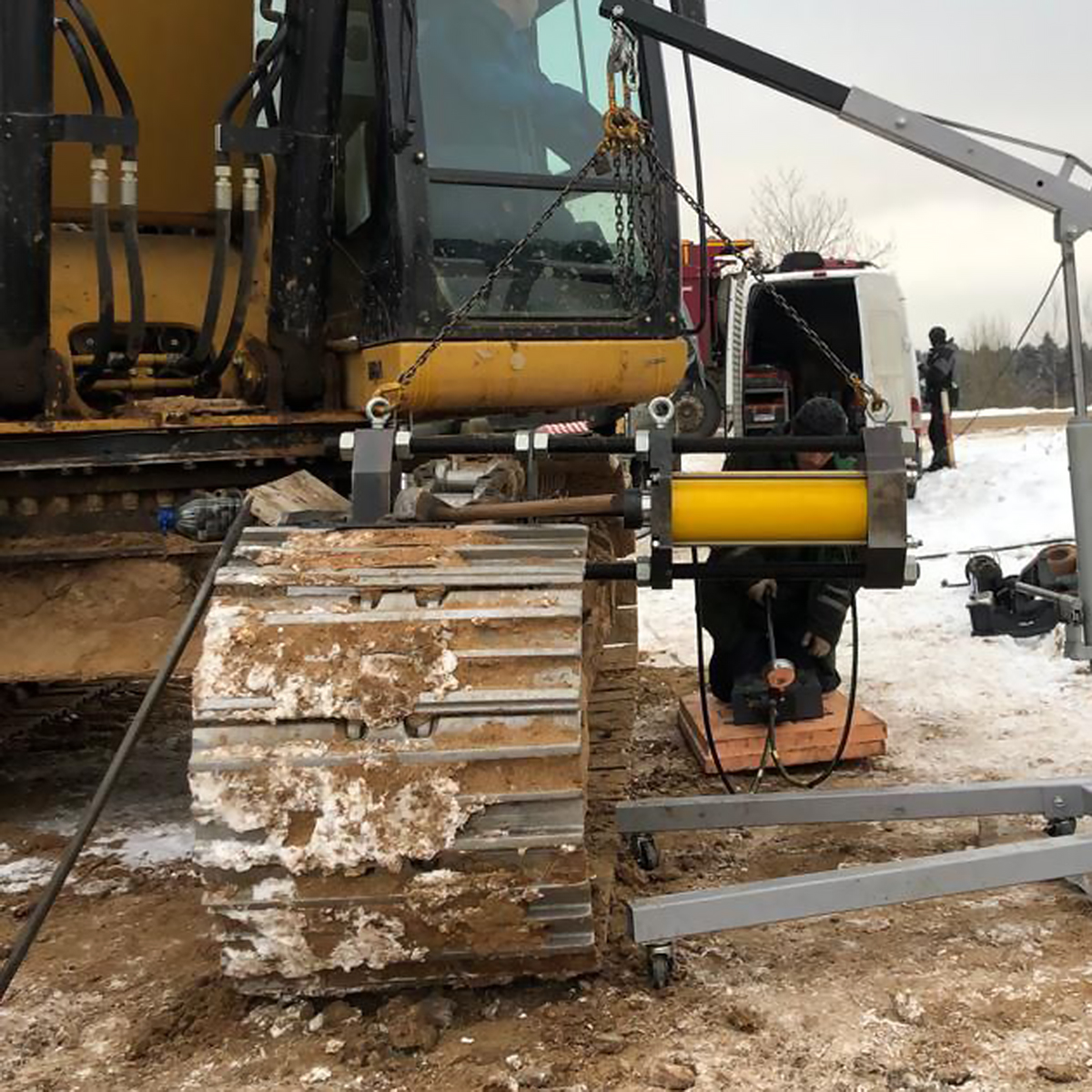

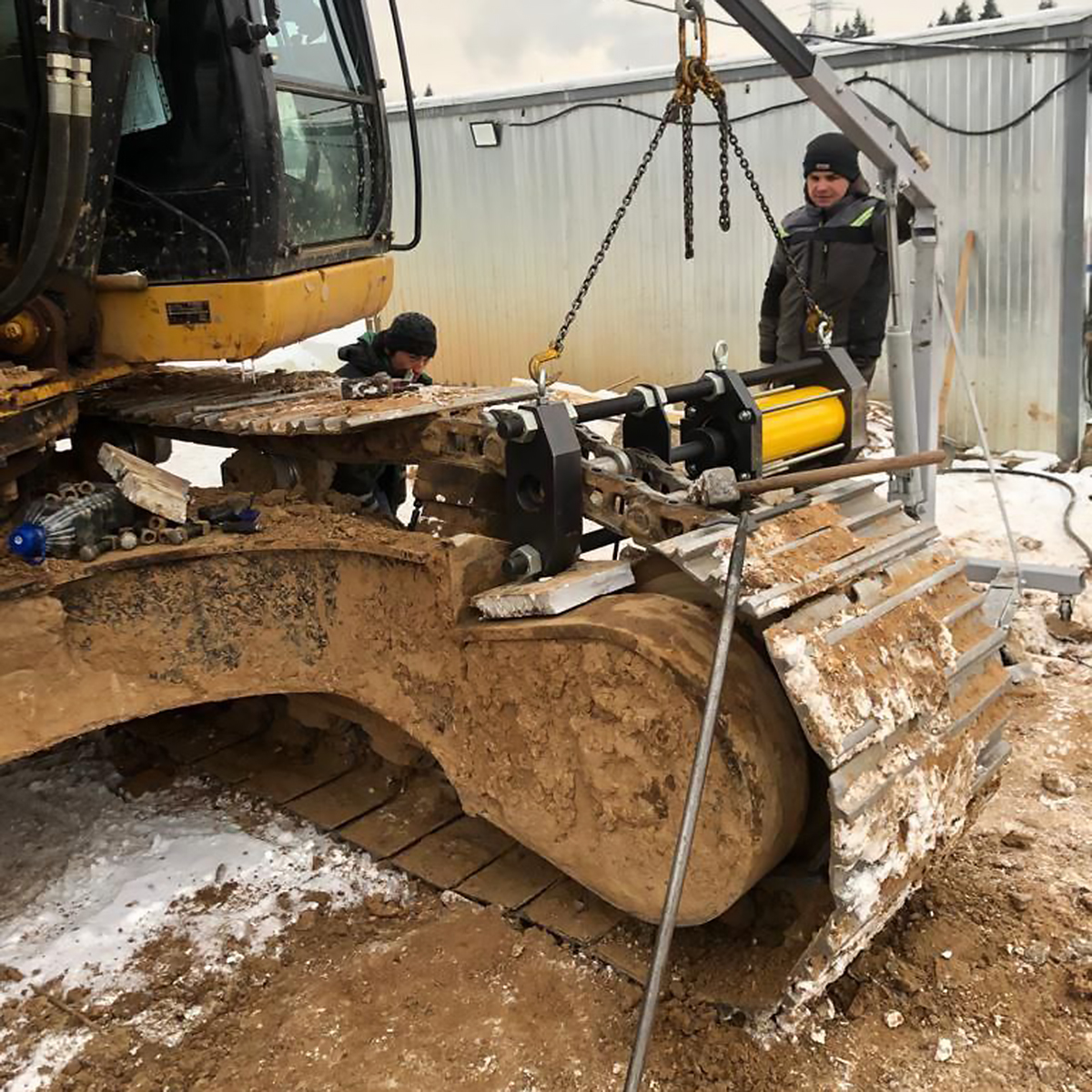

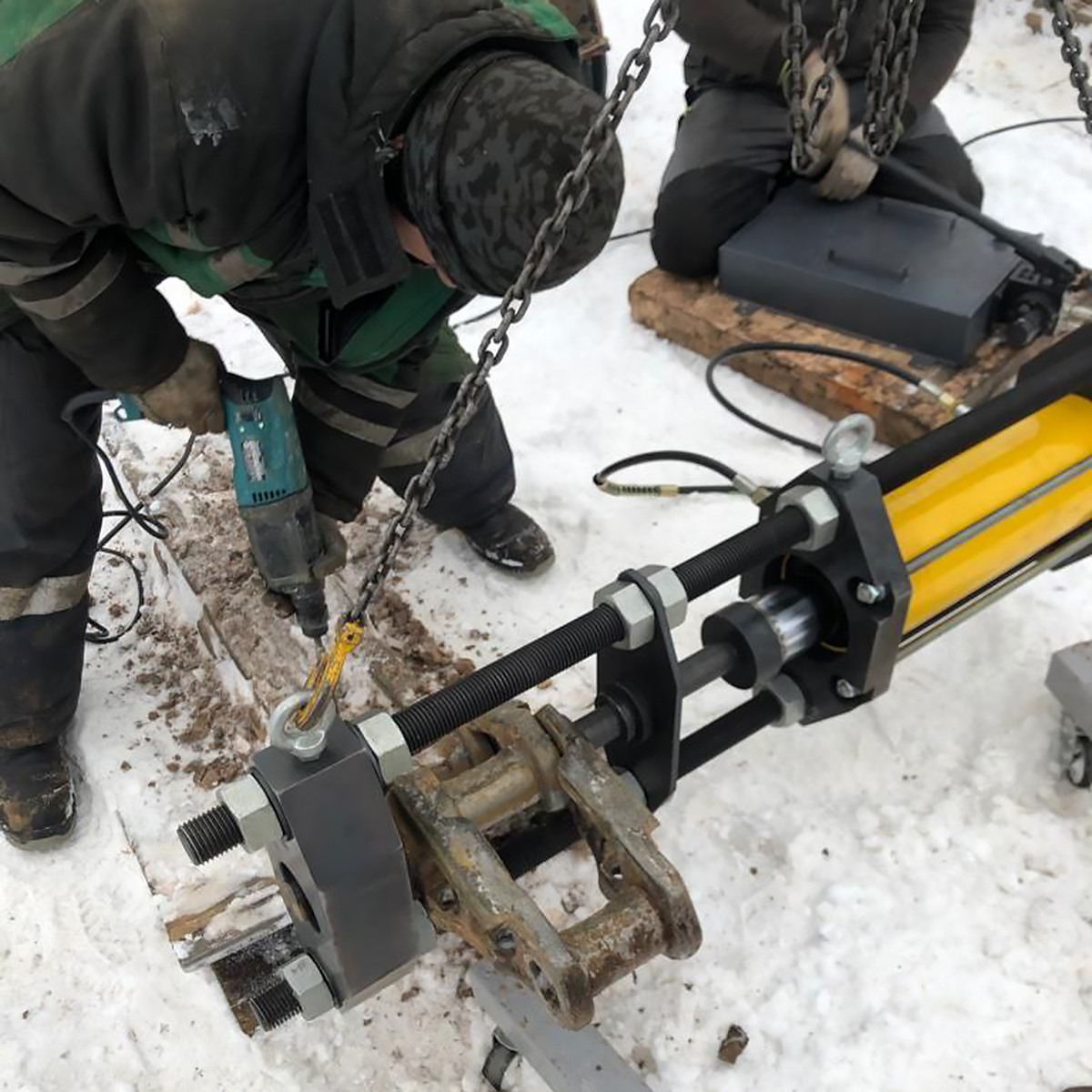

  • работа на объекте, куда пресс не довезти транспортом, — без электричества и сжатого воздуха;
  • запрессовка и выпрессовка других деталей в соединениях с натягом.

Чем удобна модель

  • 100 т и до 70 МПа — запас на пальцы тяжёлых гусеничных машин, звенья цепи остаются целыми;
  • ход 300 мм, цилиндр двойного действия — поршень назад возвращает распределитель насоса;
  • ручной насос двустороннего действия с манометром — бак 12 л, рабочее давление от 20 МПа до 70 МПа, давление видно весь цикл;
  • разборная конструкция — пресс массой 210 кг (1400 × 450 × 220 мм) носят по частям, ремонтируют цепь вне сервисной зоны;
  • люнет с центровочными кольцами — пуансон идёт точно по оси пальца;
  • от −15 до +40 °C — рукава высокого давления 1,8 м, насос весит 20 кг (750 × 380 × 230 мм).

С какой техникой работает

Базовая оснастка — три пуансона Ø 30, 40 и 50 мм длиной 300 мм, три упорные втулки (40, 51 и 61) и люнет с кольцами под пуансоны 3М и 4М — подходит к широкому кругу гусеничных машин. К выпрессовщику приложена спецификация техники: марка, модель, диаметр и длина пальца — по ней проверяют свою машину. Для втулок шарниров стрел и рукоятей есть ODA-V1339 на 60 т.

Что ещё пригодится:

  • гидравлическое масло И-20А или аналог;
  • для втулок стрел, рукоятей и ковшей — ODA-V1339 на 60 т.

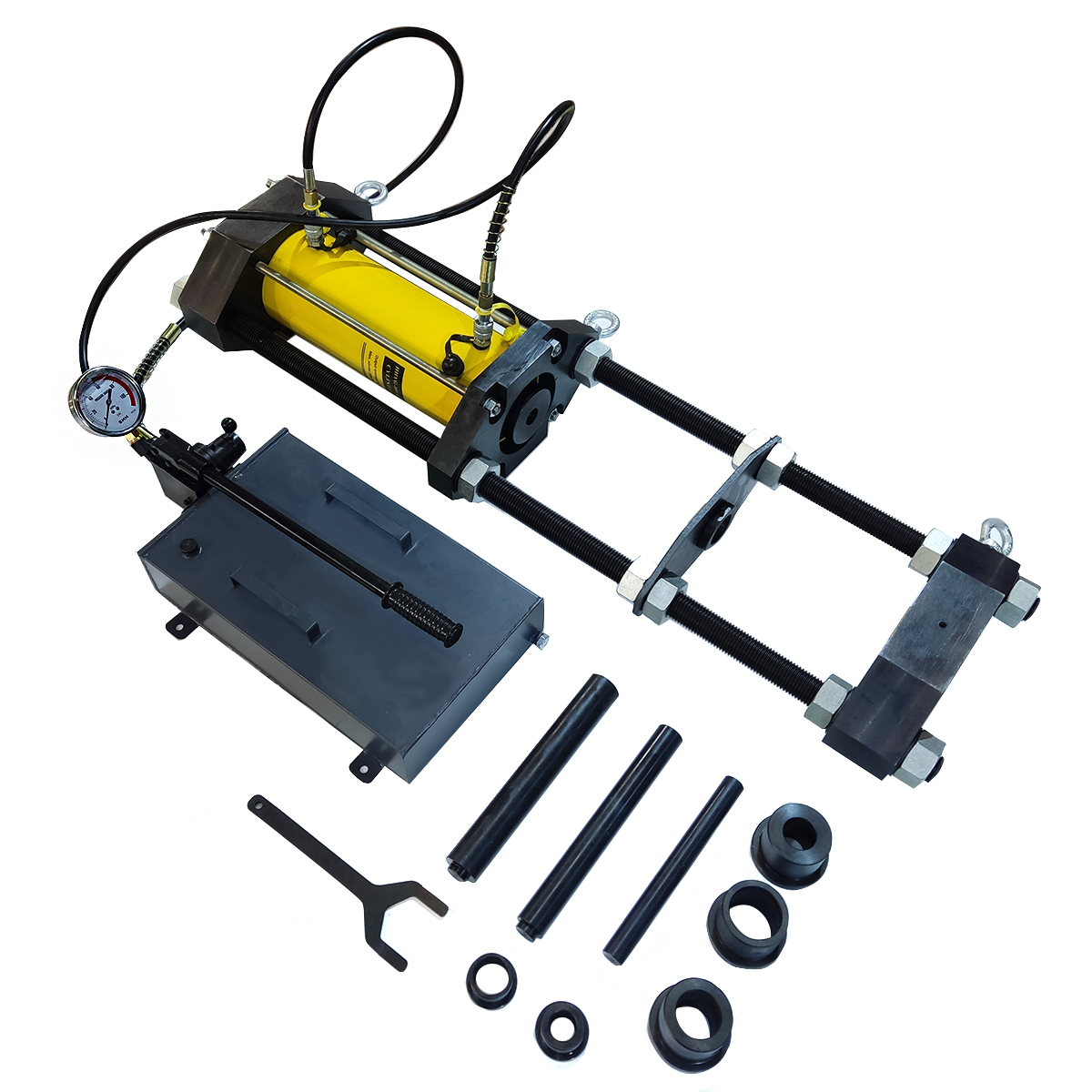

Комплект поставки

  • выпрессовщик;
  • гидравлический насос с распределителем;
  • пуансон 5М — Ø 50 мм, L = 300 мм;
  • пуансон 4М — Ø 40 мм, L = 300 мм;
  • пуансон 3М — Ø 30 мм, L = 300 мм;
  • упорные втулки 40, 51 и 61 — по 1 шт.;
  • центровочное кольцо 3М для пуансона 3М;
  • центровочное кольцо 4М для пуансона 4М;
  • сервисный ключ.

Технические характеристики выпрессовщика ODA-T1339

Усилие100 т
Ход поршня300 мм
Максимальное рабочее давление70 МПа
Объём цилиндра4300 см³
Гидроцилиндрдвойного действия
Насосручной, двустороннего действия, с манометром и распределителем
Рабочее давление насоса20–70 МПа
Объём бака насоса12 л
Рукава высокого давления1,8 м
Масса / габариты насоса20 кг / 750 × 380 × 230 мм
Температура эксплуатацииот −15 до +40 °C
Масса выпрессовщика210 кг
Габариты выпрессовщика1400 × 450 × 220 мм
Гарантия24 мес., на гидроцилиндр и насос — 24 мес.

Вопросы и ответы

Подойдёт ли для моей гусеничной машины?

Проверьте по спецификации, которая идёт с выпрессовщиком: в ней марка и модель техники, диаметр и длина пальца.

Нужны ли розетка или компрессор?

Нет. Насос ручной, бак 12 л — пресс работает там, где нет ни сети, ни пневмолинии.

Можно ли прессовать им другие детали?

Да, им же запрессовывают и выпрессовывают детали в соединениях с натягом.

Как вернуть поршень назад?

Переключите распределитель на насосе — цилиндр двойного действия сам отведёт поршень в начальное положение.

Зачем люнет?

Он центрует пуансон по пальцу. Центровочное кольцо закрепляют в средней втулке люнета установочным винтом.

Какое масло заливать?

Индустриальное И-20А или аналог. В цилиндр — через штуцер БРС, в бак насоса — через заливную горловину.

Как выгнать воздух из системы?

Прогоните несколько холостых циклов без нагрузки: выдвиньте шток полностью и сбросьте. Воздух набирается при каждом подключении шлангов, так что прокачка нужна после каждого соединения.

Как выпрессовать палец?

Очистите штуцеры БРС и подключите шланги, проверьте масло и прокачайте систему. Подберите пуансон и кольцо по диаметру и длине пальца, выставьте суппорт гайками, упритесь пуансоном в палец и качайте, пока не почувствуете резкий рост сопротивления. Убедитесь, что перекоса нет, выдавите палец и распределителем верните поршень.

Что важно для безопасности?

Не стойте спереди и сзади пресса, пока цилиндр под давлением, — палец может вылететь. Проверьте, что шток на полном ходе не упрётся в люнет. Работайте в средствах защиты, не перегибайте шланги и не таскайте пресс за них; при перекосе остановитесь.

Какая гарантия?

24 месяца со дня продажи. Для гарантийного обращения нужны изделие с серийным номером и чек с датой продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.

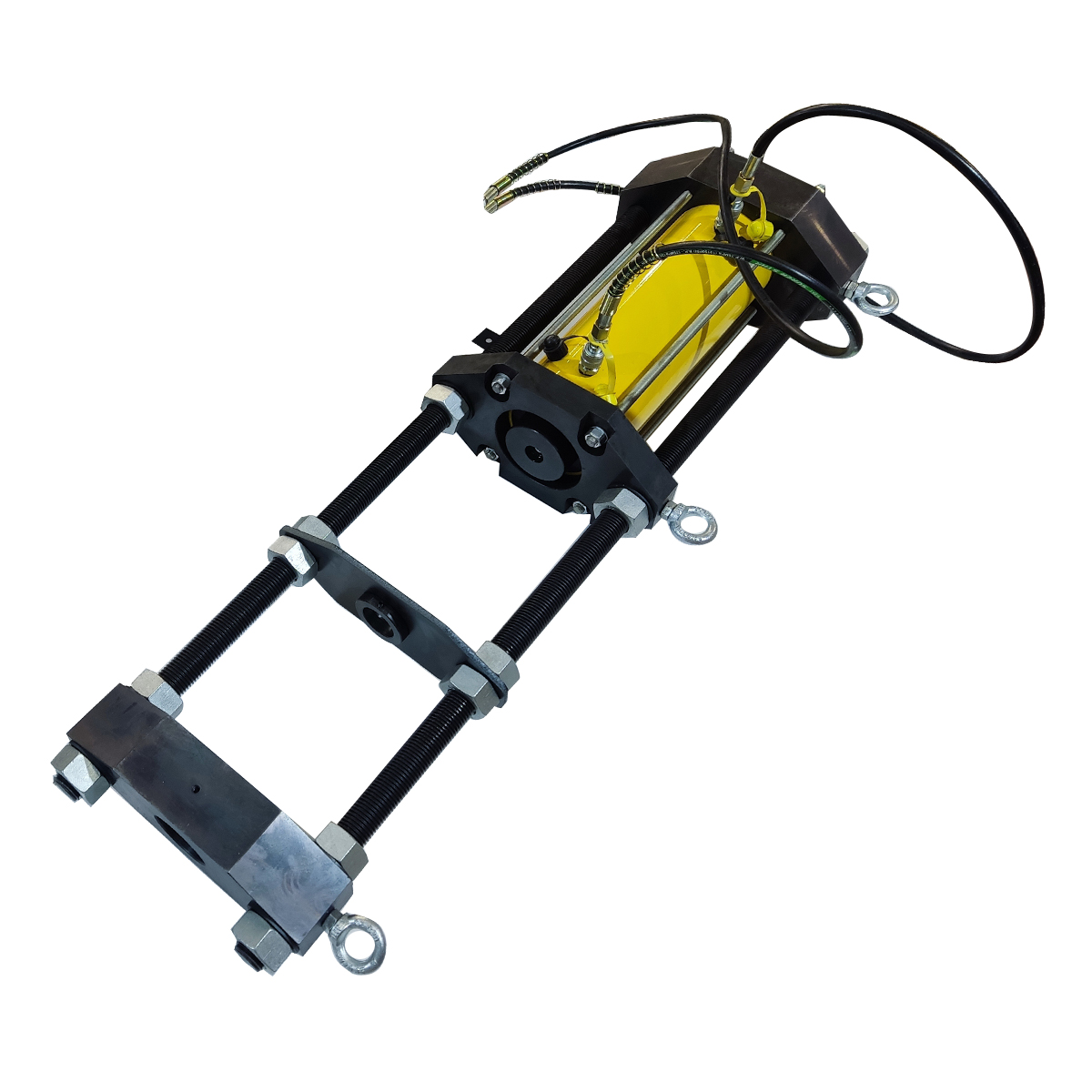

Выпрессовщик пальцев траковых цепей 100т. ОДА Сервис ODA-T1339 - Выпрессовщик

Выпрессовщик

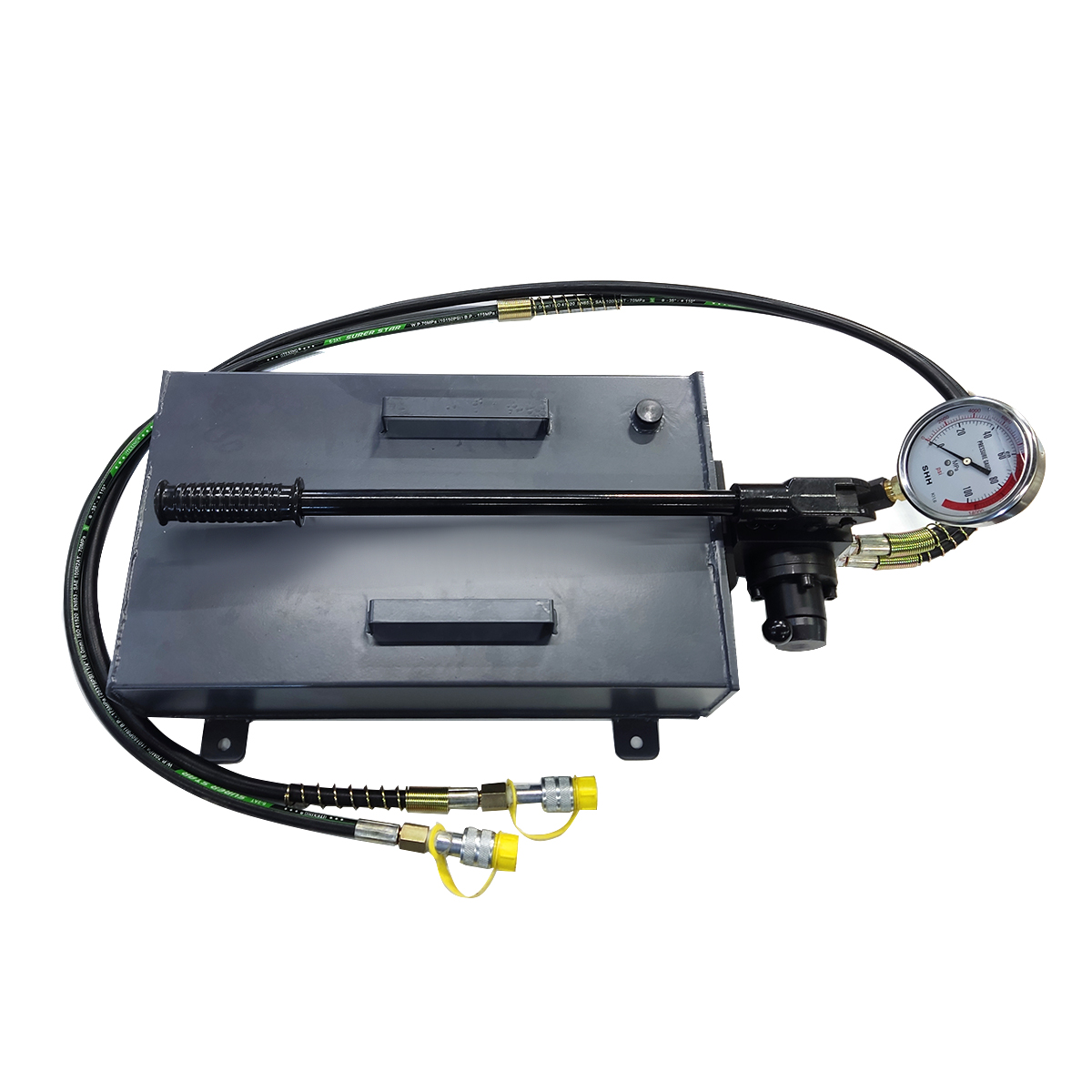

Выпрессовщик пальцев траковых цепей 100т. ОДА Сервис ODA-T1339 - Гидравлический насос с распределителем

Гидравлический насос с распределителем

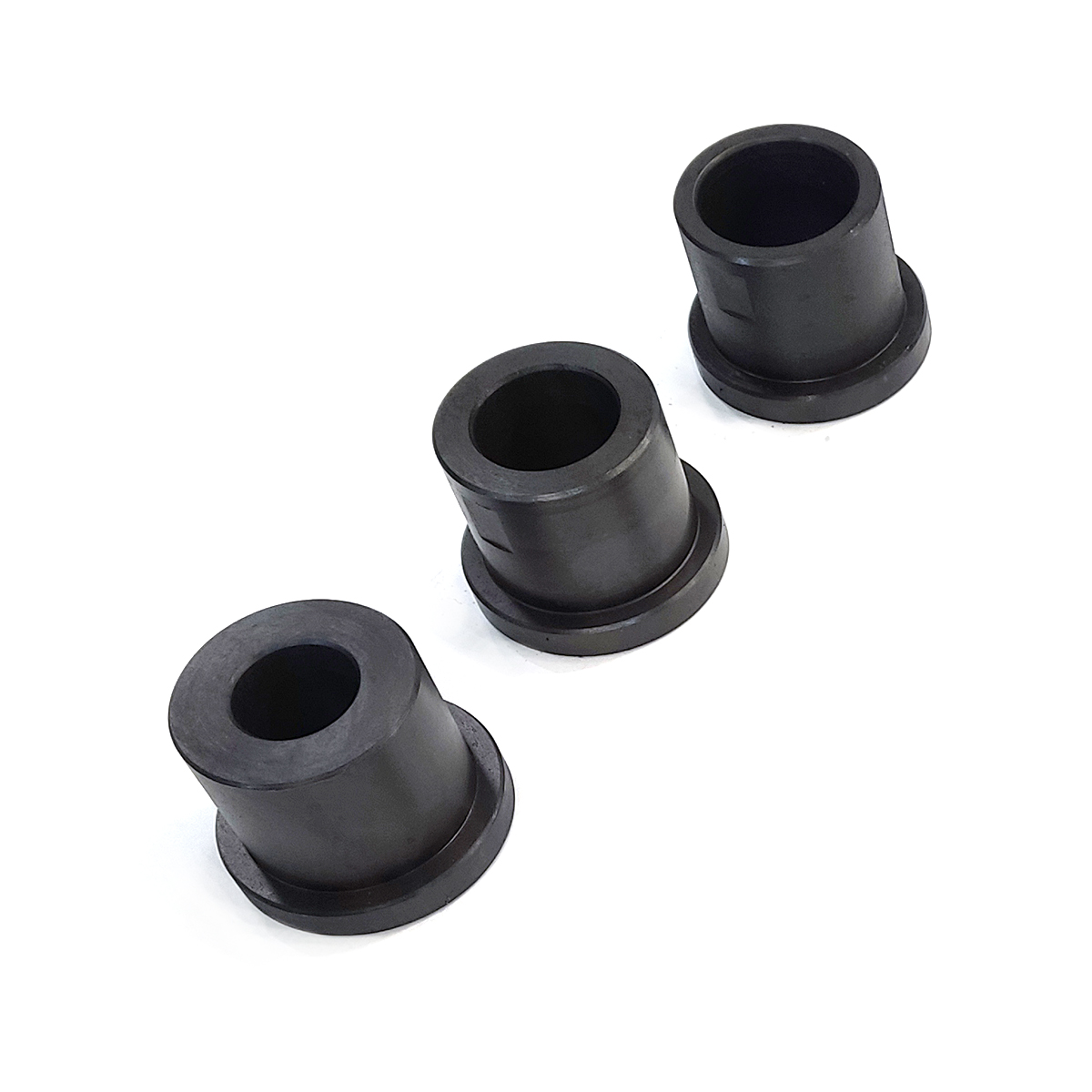

Выпрессовщик пальцев траковых цепей 100т. ОДА Сервис ODA-T1339 - Втулки упорные

Втулки упорные

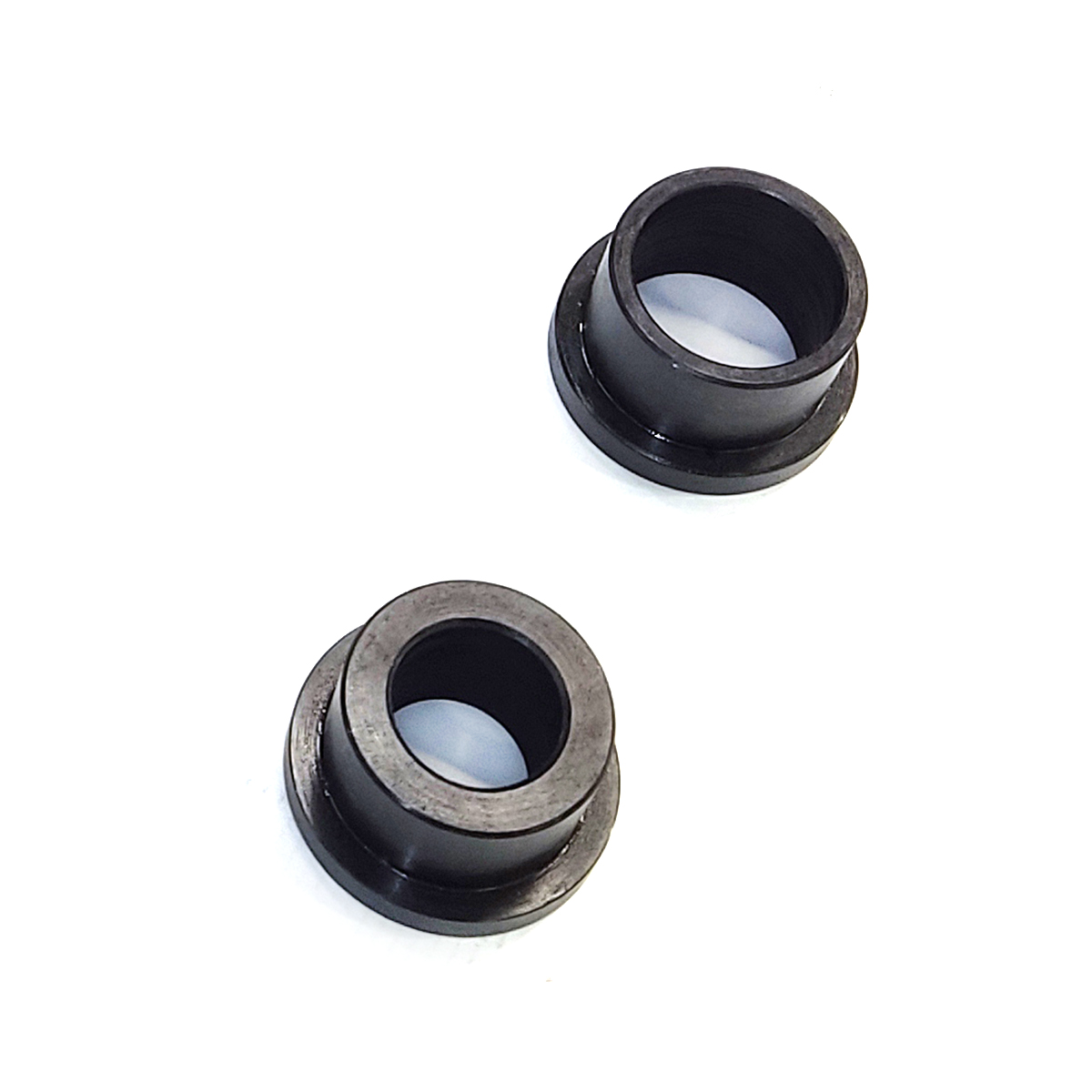

Выпрессовщик пальцев траковых цепей 100т. ОДА Сервис ODA-T1339 - Кольца

Кольца

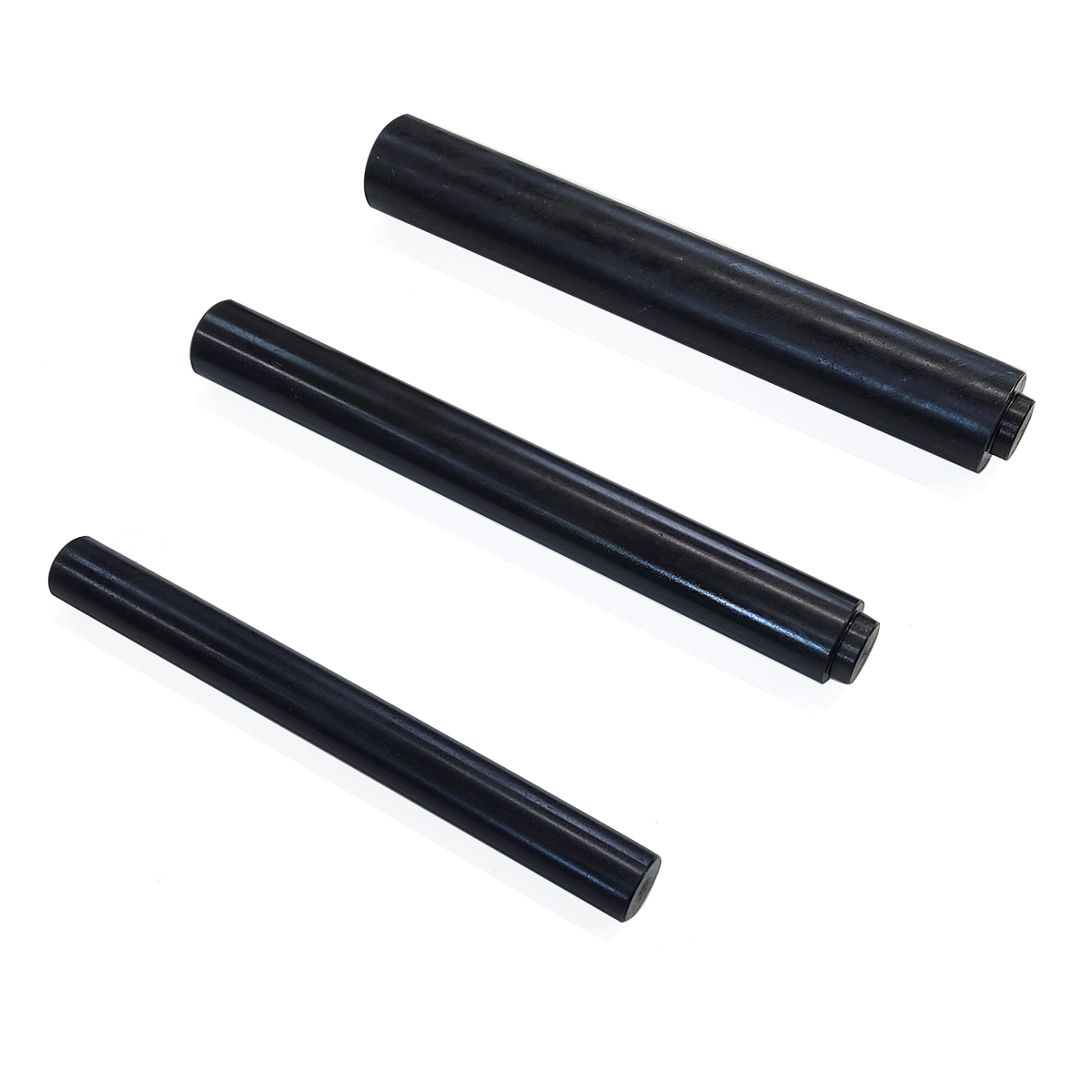

Выпрессовщик пальцев траковых цепей 100т. ОДА Сервис ODA-T1339 - Пуансоны

Пуансоны

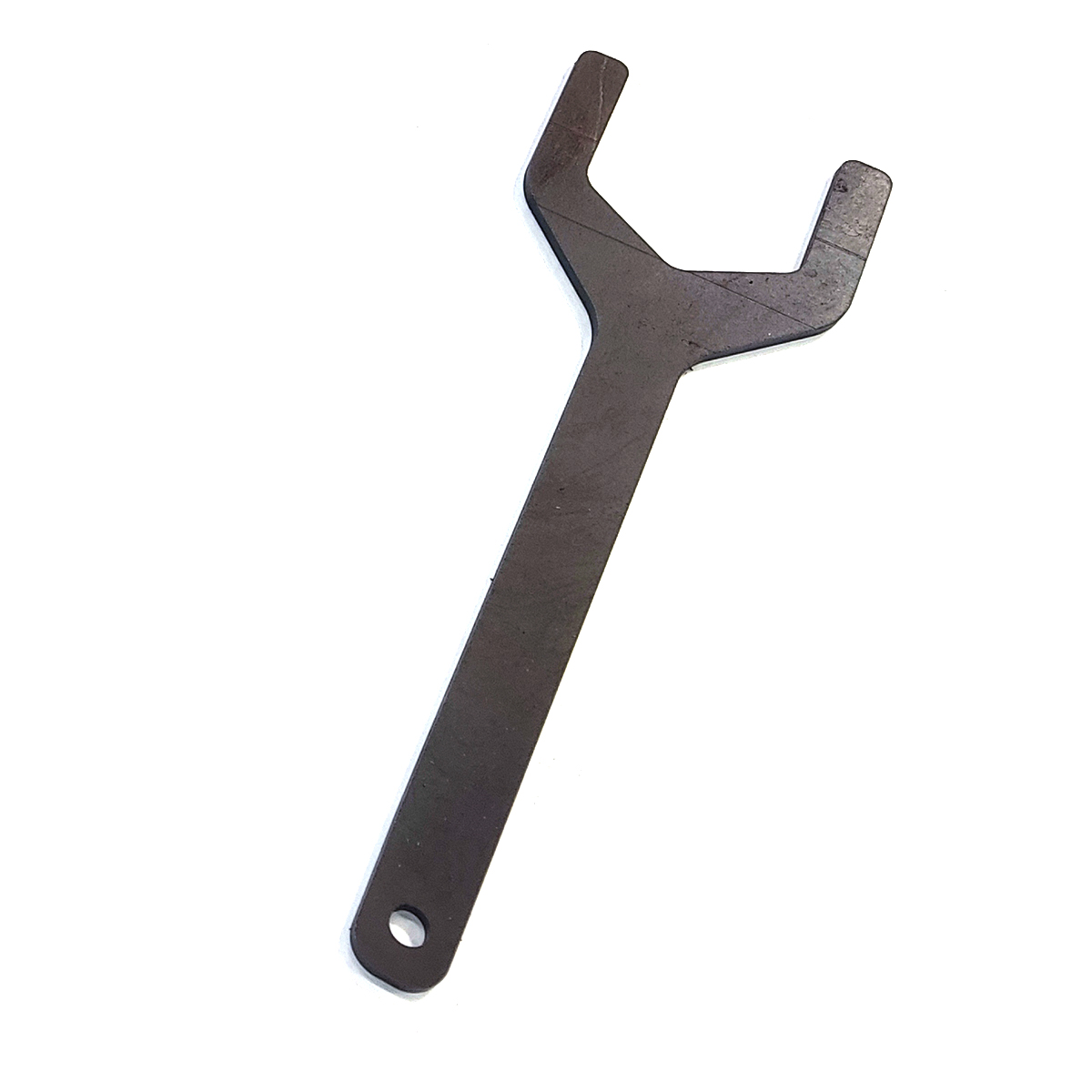

Выпрессовщик пальцев траковых цепей 100т. ОДА Сервис ODA-T1339 - Сервисный ключ

Сервисный ключ
